| 일반 사양 |
| 메모리 | USB 포트를 통해 액세스할 수 있는 최대 1500개의 기록을 저장하는
내부 메모리 저장소 |
| 측정 기능 | 간섭 전압 및 주파수,
접지 저항 3극 및 4극(부착식 변류기를 사용하는 경우/사용하지 않는 경우),
저항 2극(AC), 2극 및 4극(DC) |

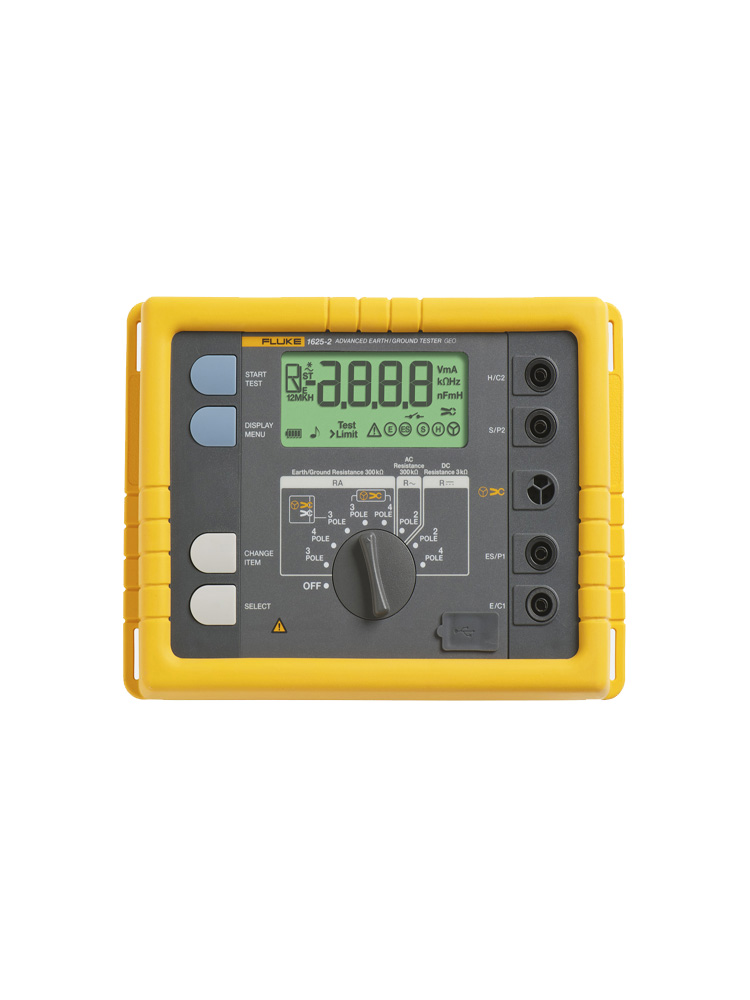

| 디스플레이 | 4자리(2999자리) - 7개 세그먼트 LCD로 가시성 향상 |
| 작동 | 가운데 회전 스위치와 기능 키 |
| 온도 범위 |
| 작동 온도 | -10°C~50°C(14°F-122°F) |
| 보관 온도 | -30°C~60°C(-22 °F~140 °F) |
| 온도 계수 | 판독값의 ±0.1%/°C <18°C >28°C |
| 보호 유형 | IP56 - 케이스, IP40 - 배터리 도어(EN60529에 따름) |
| 최대 전압 | 경고 – 소켓 "클램프"-소켓 E, ES, S 또는 H |
| Urms = 0V |
| 소켓 E, ES, S 또는 H를 임의의 조합으로 서로 연결, 최대 Urms = 250V(오용과 관련) |
| 안전 | 이중 및/또는 강화 절연재로 보호. 최대 50V-접지(IEC61010-1. 오염 등급 2에 따름) |
| 품질 표준 | DIN ISO 9001에 따라 개발, 설계 및 제조 |
| 외부 자기장 영향 | DIN 43780(8/76)에 따름 |
| 보조 전원 | 1.5V 알카라인 6개(IEC LR6 또는 AA 형식) |
| 배터리 수명 | IEC LR6/AA 형식: 일반적으로 3,000번 측정(RE+RH ≤ 1kΩ) |
| IEC LR6/AA 형식: 일반적으로 6,000번 측정(RE + RH > 10kΩ) |
| 크기(W x H x D) | 250 x 133 x 187 mm(9.75 x 5.25 x 7.35 인치) |

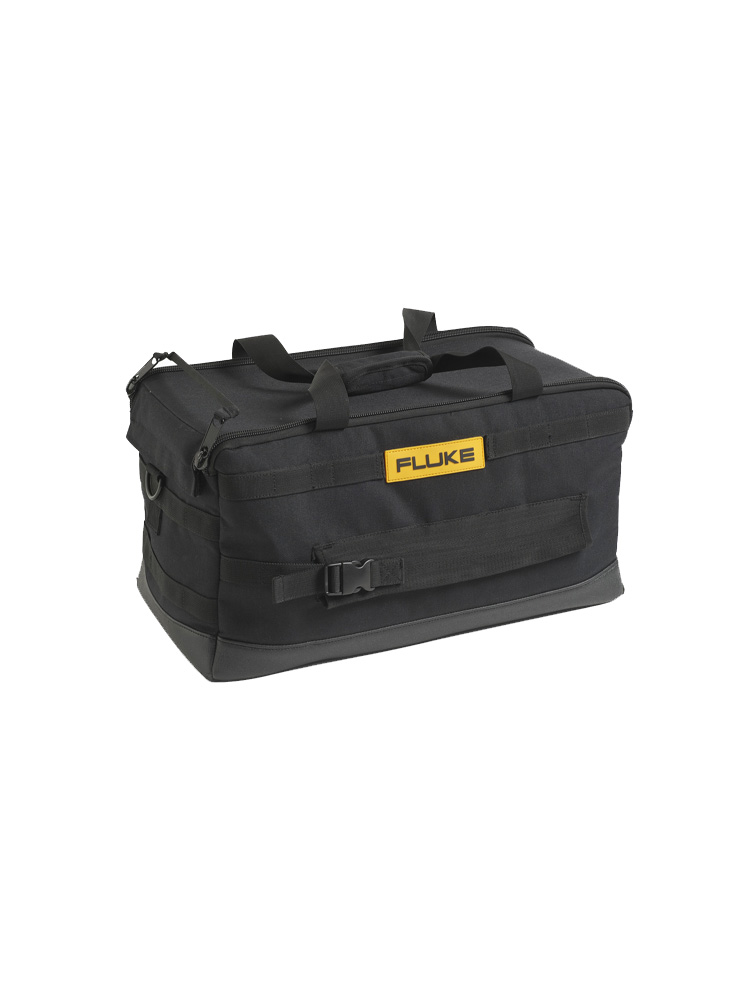

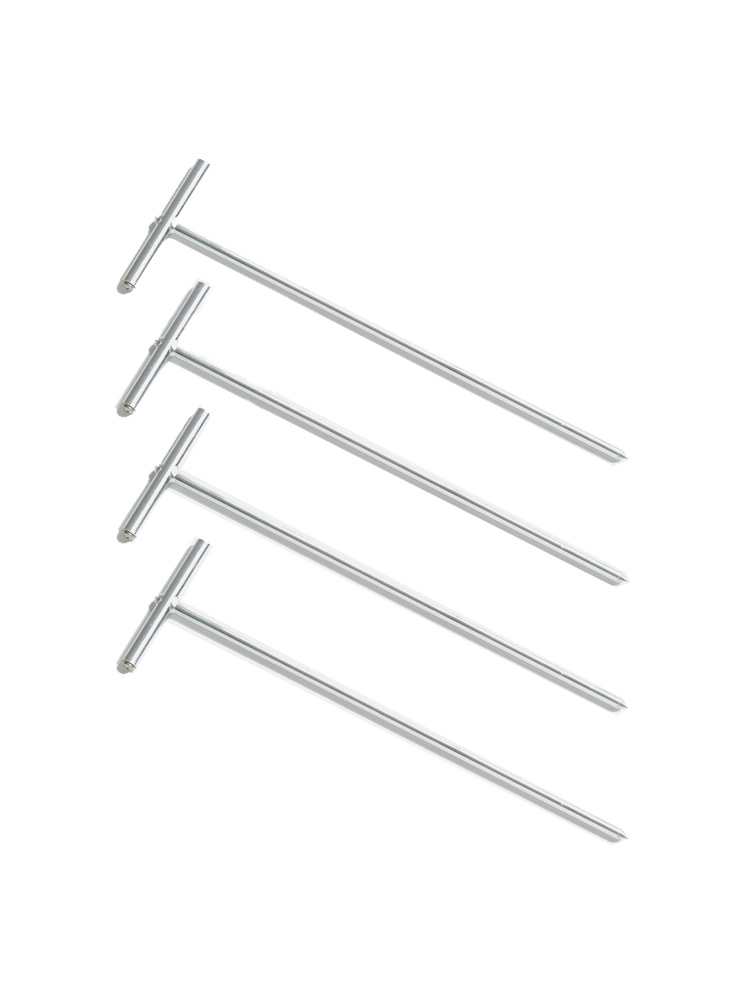

| 중량 | 1.1kg(2.43lb) 이하 - 액세서리 제외, 7.6kg(16.8 lb) - 운반용 케이스에 액세서리 및 배터리 포함 |
| 케이스 재질 | 폴리에스터 |
| 간섭 전압 측정 DC+AC(UST) |
| 측정 오류 제한: 방법 | 전체 파형 교정 |
| 측정 범위 | 1 V~50 V |
| 표시 범위 | 0.0 V~50 V |
| 분해능 | 0.1V |
| 주파수 범위 | DC/AC 45Hz~400Hz 정현파 |
| 정확도 | ±(판독값의 5% +5자리) |
| 측정 시퀀스 | 약 초당 4회 측정 |
| 내부 저항 | 약 1.5 MΩ |
| 최대 과부하 | Urms = 250V |
| 간섭 주파수 측정(F) |
| 측정 오류 제한: 방법 | 간섭 전압의 진동 기간 측정 |
| 측정 범위 | 6.0 Hz~400 Hz |
| 표시 범위 | 16.0Hz~299.9Hz~999Hz |
| 해상도 | 0.1 Hz~1 Hz |
| 범위 | 1 V~50 V |
| 정확도 | ±(판독값의 1% +2자리) |
| 접지 저항(RE) |
| 측정 방법 | IEC61557-5에 따라 프로브를 사용하여 전류 및 전압 측정 |
| 개방 회로 전압 | 20/48V, AC |
| 단락 회로 전류 | 250 mA AC |
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택. (AFC) 55Hz 작동 R¹ |
| 노이즈 제거 | 120dB(16 2/3, 50, 60, 400Hz) |
| 최대 과부하 | Urms = 250V |
| 전기 측정 사양 |
내재적 오류 또는
영향량 | 기준 조건 또는 지정된 작동 범위 | 지정 코드 | IEC 1557의 관련 파트에 따른 요구 사항 또는 테스트 | 테스트 유형 |
| 내재적 오류 | 기준 조건 | A | Part 5, 6.1 | R |
| 위치 | 기준 위치 ±90° | E1 | Part 1, 4.2 | R |
| 공급 전압 | 제조업체에서 정한 제한을 따름 | E2 | Part 1, 4.2, 4.3 | R |
| 온도 | 0°C 및 35°C | E3 | Part 1, 4.2 | T |
| 시리즈 간섭 전압 | 4.2 및 4.3 참조 | E4 | Part 5, 4.2, 4.3 | T |
| 프로브 및 보조 접지 전극 저항 | 0~100 x RA, 단 ≤ 50kΩ | E5 | Part 5, 4.3 | T |
| 시스템 주파수 | 공칭 주파수의 99%~101% | E7 | Part 5, 4.3 | T |
| 시스템 전압 | 공칭 전압의 85%~110% | E8 | Part 5, 4.3 | T |
| 작동 오류 | B = ±(|A| + 1,15 √E²1 E²2 E²3 E²4 E²5 E²6 ) | Part 5, 4.3 | R |
| B[%] = ± B/기준값 x 100% |
| |
| A = 내재적 오류 |
| En = 변동 |
| R = 일상적인 테스트 |
| T = 유형 테스트 |
| 측정 범위 | 0.020Ω~300kΩ |
| 표시 범위 | 0.001Ω~2.999Ω |
| 3.00Ω~29.99Ω |
| 30.0Ω~299.9Ω |
| 0.300kΩ~2.999kΩ |
| 3.00kΩ~29.99kΩ |
| 30.0kΩ~299.9kΩ |
| 해상도 | 0.001Ω |
| 0.01Ω |
| 0.1Ω |
| 1Ω |
| 10Ω |
| 100Ω |
| 정확도 | ±(판독값의 2% +2자리) |
| 작동 오류 | ±(판독값의 5% +5자리) |
| 측정 시간 | 일반적으로 8초 - 고정 주파수 사용 시, 최대 30초 - AFC 및
모든 측정 주파수의 전체 사이클 사용 시 |
| 프로브 및 보조 접지 전극 저항으로 인한 추가 오류 | RH(RS + 2000Ω)/RE x 1.25 x 10-6% + 5자리 |
| RH 및 RS 오류 측정 | 일반적으로 RE + RS + RH의 10% |
| 최대 프로브 저항 | ≤ 1MΩ |
| 최대 보조 접지 전극 저항 | ≤ 1MΩ |
| IEC61557-5에서 요구하는 제한 내에서 오류가 유지되는 경우 자동 검사 |
프로브, 보조 접지 전극 및 접지 저항을 측정한 후 영향 조건으로 인해 30%보다
더 높은 측정 오류를 예상되는 경우 디스플레이에 RS 또는
RH가 너무 높다는 알림 및 경고 기호가 표시됩니다. |
보조 접지 전극 저항 RH에 따라 측정 분해능 자동 전환
|
|

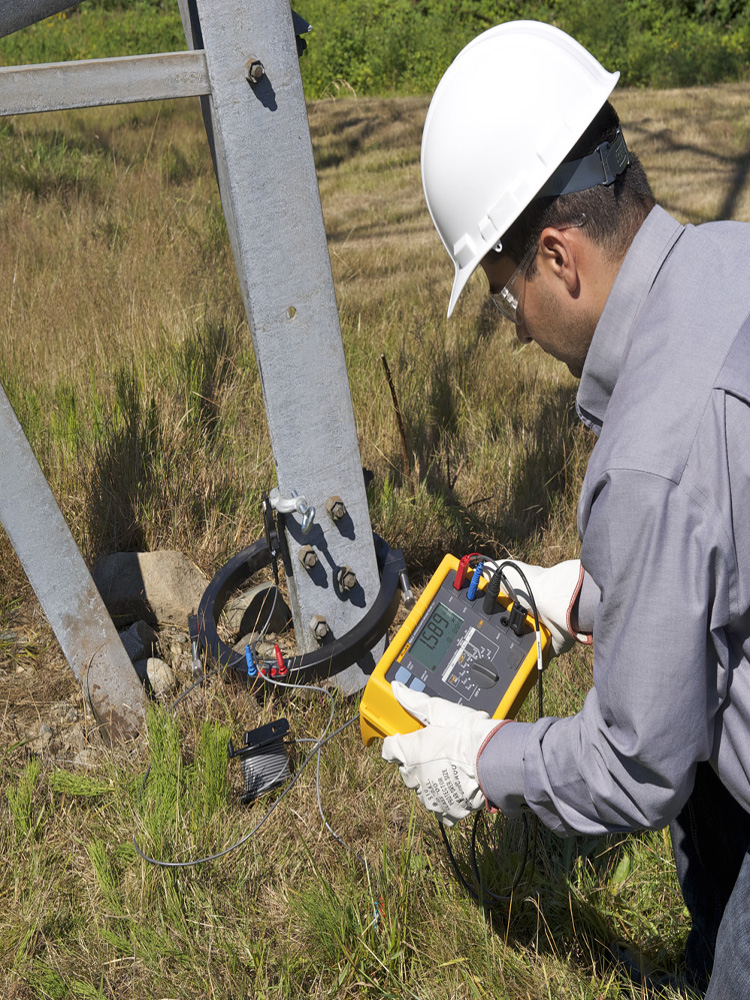

| Umeas = 48V인 경우의 RH | 300Ω 미만 |
| 6Ω 미만 |
| 60Ω 미만 |
| 600Ω 미만 |
| Umeas = 20V인 경우의 RH | 250Ω 미만 |
| 2.5kΩ 미만 |
| 25kΩ 미만 |
| 250kΩ 미만 |
| 해상도 | 1mΩ |
| 10 mΩ |
| 100 mΩ |
| 1Ω |
| 접지 저항 셀렉티브 측정(RE 클램프) |
| 측정 방법 | EN61557-5에 따라 프로브를 사용한 전류 및 전압 측정과
추가 변류기가 있는 개별 분기에서 전류 측정(특허 출원 중) |
| 개방 회로 전압 | 20/48V AC |
| 단락 회로 전류 | 250 mA AC |
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택(AFC), 55Hz(R¹) |
| 노이즈 제거 | 120dB(162/3, 50, 60, 400Hz) |
| 최대 과부하 | 최대 Urms = 250V(측정이 시작되지 않음) |
| 측정 범위 | 0.020Ω~300kΩ |
| 표시 범위 | 0.001Ω~2.999Ω |
| 3.00Ω~29.99Ω |
| 30.0Ω~299.9Ω |
| 0.300kΩ~2.999kΩ |
| 3.00kΩ~29.99kΩ |
| 해상도 | 0.001Ω |
| 0.01Ω |
| 0.1Ω |
| 1Ω |
| 10Ω |
| 정확도 | ±(판독값의 7% +2자리) |
| 작동 오류 | ±(판독값의 10% +5자리) |
| 프로브 및 보조 접지 전극 저항으로 인한 추가 오류 | RH(RS + 2000Ω)/RETOTAL x 1.25 x 10-6% + 5자리 |
| RH 및 RS 오류 측정 | 일반적으로 RETOTAL + RS + RH의 10% |
| 측정 시간 | 일반적으로 8 초 - 고정 주파수 사용 시,
최대 30초 - AFC 및 모든 측정 주파수의 전체 사이클 사용 시 |
| 측정할 단일 분기의 최소 전류 | 0.5mA | 변압기 사용(1000:1) |
| 0.1mA | 변압기 사용(200:1) |
| 최대 간섭 전류(변압기를 통한) | 3A | 변압기 사용(1000:1) |
| 1. 권장 전류 클램프/변압기 사용 |
| 저항 측정(R~) |
| 측정 방법 | 전류 및 전압 측정 |
| 전압 측정 | 20V AC, 제곱 펄스 |
| 단락 회로 전류 | > 250 mA AC |
| 주파수 측정 | 94, 105, 111, 128Hz 중에서 수동 또는 자동으로 선택(AFC) |
| 측정 범위 | 0.020Ω~300kΩ |
| 표시 범위 | 0.001Ω~2.999Ω |
| 3.00Ω~29.99Ω |
| 30.0Ω~299.9Ω |
| 300Ω~2999Ω |
| 3.00kΩ~29.99kΩ |
| 30.0kΩ~299.9kΩ |
| 해상도 | 0.001Ω |
| 0.01Ω |
| 0.1Ω |
| 1Ω |
| 10Ω |
| 100Ω |
| 정확도 | ±(판독값의 2% +2자리) |
|
|

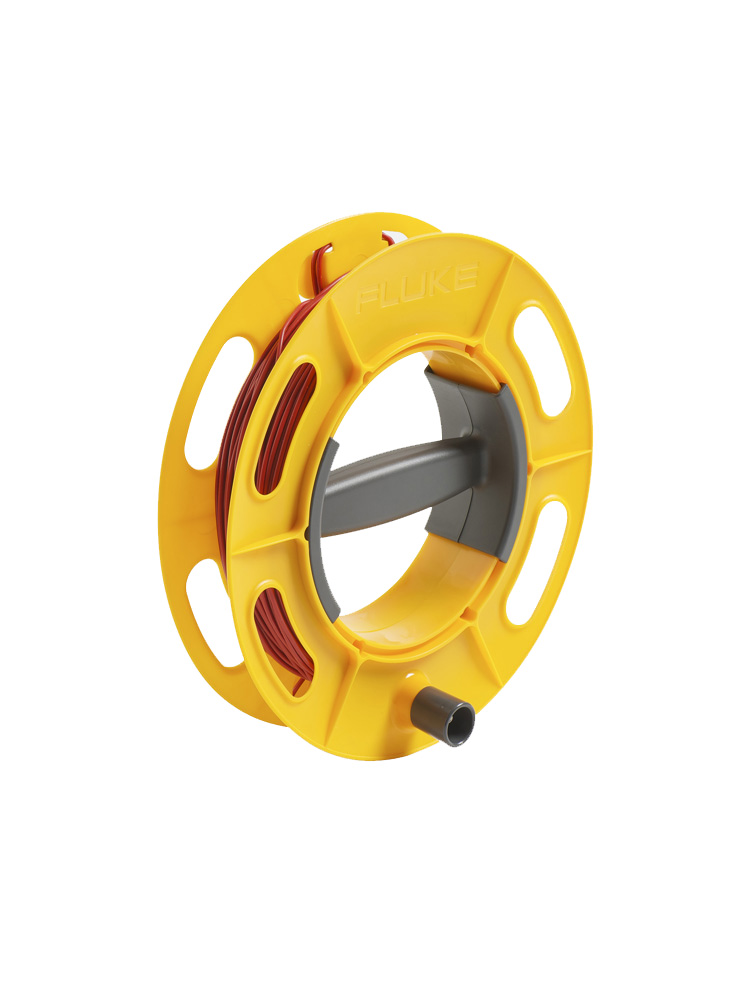

| 작동 오류 | ±(판독값의 5% +5자리) |
| 측정 시간 | 일반적으로 6초 |
| 최대 간섭 전압 | 24V, 이보다 높은 전압 측정은 시작되지 않음 |
| 최대 과부하 | Urms max. = 250V |
| 저항 측정(R DC) |
| 측정 방법 | 가급적 IEC61557-4에 따라 전류 및 전압 측정 |
| 전압 측정 | 20 V DC |
| 단락 회로 전류 | 250 mA DC |
| 측정된 값 구성 | 4극 측정 시 추가 오류 없이 H, S, ES의 와이어를 연장할 수 있음 |
| 와이어 E의 저항이 1Ω보다 크면 5mΩ/Ω의 추가 오류가 발생할 수 있음 |
| 측정 범위 | 0.020Ω~300kΩ |
| 표시 범위 | 0.001Ω~2.999Ω |
| 3.00Ω~29.99Ω |
| 30.0Ω~299.9Ω |
| 300Ω~2999Ω |
| 3.0kΩ~29.99kΩ |
| 30.0kΩ~299.9kΩ |
| 해상도 | 0.001Ω |
| 0.01Ω |
| 0.1Ω |
| 1Ω |
| 10Ω |
| 100Ω |
| 정확도 | ±(판독값의 2% +2자리) |
| 작동 오류 | ±(판독값의 5% +5자리) |
| 측정 시퀀스 | 약 초당 2회 측정 |
| 측정 시간 | 일반적으로 4초(극성(2극 또는 4극) 반전 포함) |
| 최대 간섭 전압 | 3V AC 또는 DC 이하, 이보다 높은 전압 측정은 시작되지 않음 |
| 최대 유도력 | 2헨리 |
| 최대 과부하 | Urms = 250V |
| 리드 저항 보정(RK) |
| 리드 저항 보정(RK)은 기능 RE 3극, RE 4극(클램프), R AC 및 R DC 2극에서 켜질 수 있음 |
| 측정된 값 구성 | Rdisplay = Rmeasured - Rcompensated² |
| 2. 설정점 입력 값 RK = 0.000Ω, 측정 조정을 통해 0.000~29.99Ω에서 가변 |
스테이크리스 접지 루프 측정 (클램프 2개, 스테이크 없음)
|
|
|
| 스위치 위치 | RA 4극(클램프 2개, 스테이크 없음) |
| 해상도 | 0.001Ω~0.1Ω |
| 측정 범위 | 0.02Ω~199.9Ω |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값이 10% + 5자리) |
| 전압 측정 | Vm = 48V AC(1차) |
| 주파수 측정 | 128Hz |
| 노이즈 전류(IEXT) | 최대 IEXT = 10A(AC)(RA < 20Ω) |
| 최대 IEXT = 2A(AC)(RA > 20Ω) |
측정 원칙: 변류기 2개를 사용하여 폐쇄형 루프에서 스테이크리스 저항 측정
자동 범위 선택
스테이크리스 접지 루프 측정에 대한 정보는 지정된 최소 거리에서
권장 전류 클램프와 함께 사용하는 경우에만 유효합니다. |
