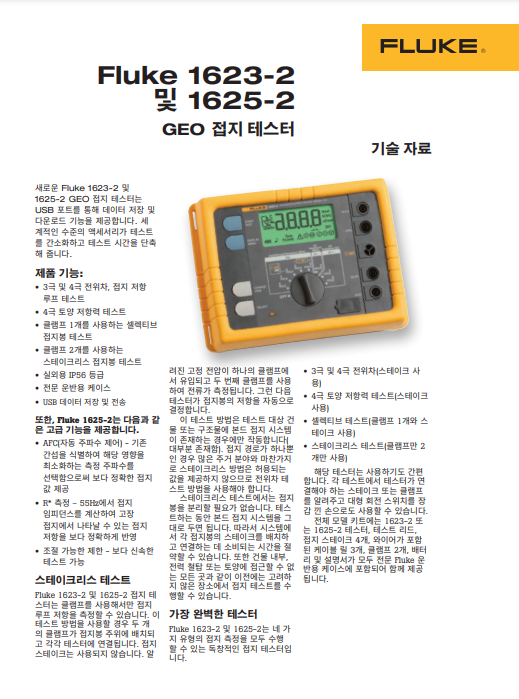

주요 기능
Fluke 1623-2 GEO 접지 테스터는 USB 포트를 통해 데이터 저장 및 다운로드 기능을 제공합니다. 세계적인 수준의 액세서리가 테스트를 간소화하고 테스트 시간을 단축해 줍니다.

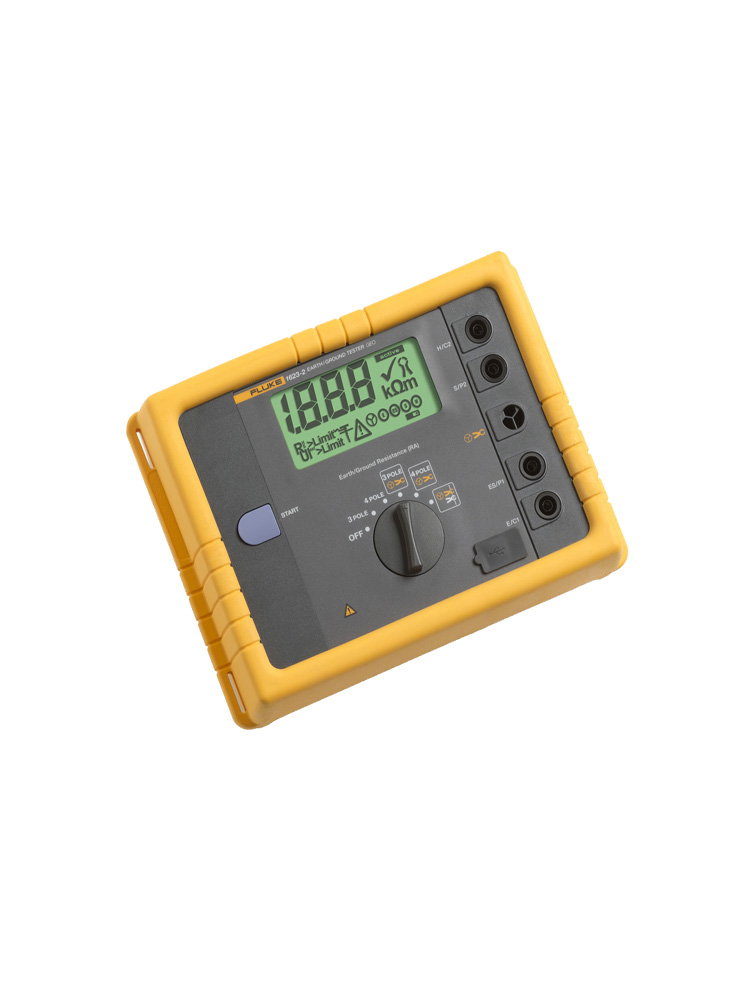

Fluke 1623-2 GEO 접지 테스터 요약
ㆍ3극 및 4극 전위차, 접지 저항 루프 테스트
ㆍ4극 토양 저항률 테스트
ㆍ클램프 1개를 사용하는 셀렉티브 접지봉 테스트
ㆍ클램프 2개를 사용하는 스테이크리스 접지봉 테스트
ㆍ실외용 IP56 등급

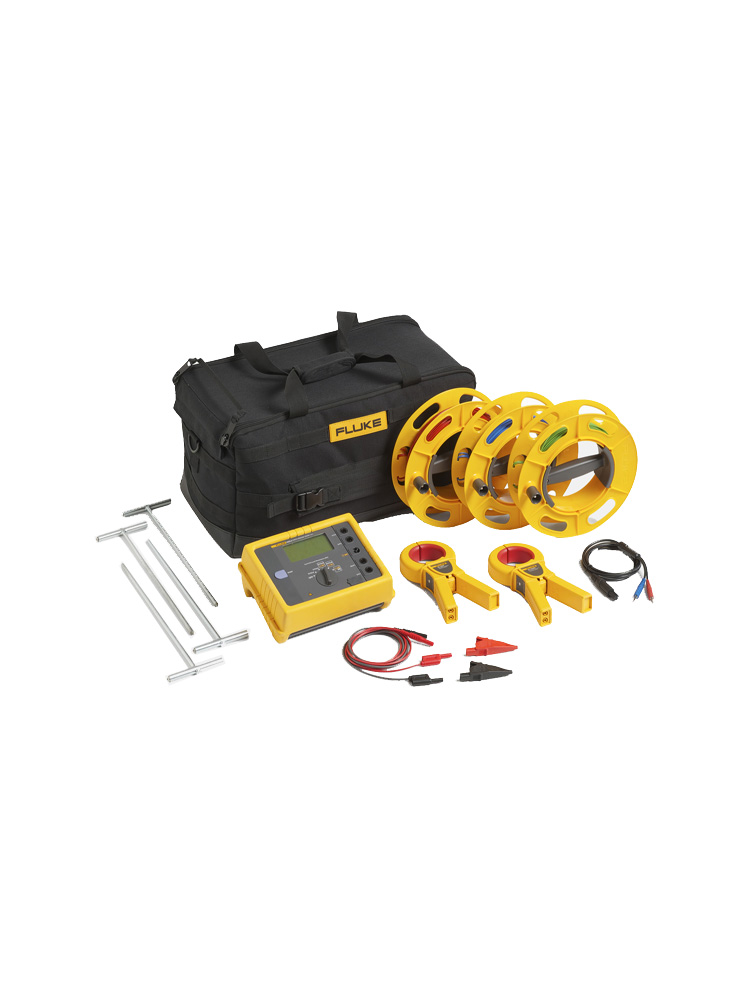

ㆍ견고한 운반용 케이스
ㆍUSB 데이터 저장 및 전송
제품 개요
스테이크리스 테스트
Fluke 1623-2 접지 테스터는 클램프를 사용해서만 접지 루프 저항을 측정할 수 있습니다.
이 테스트 방법을 사용할 경우 두 개의 클램프가 접지봉 주위에 배치되고 각각 테스터에 연결됩니다.
접지 스테이크는 사용되지 않습니다.
알려진 고정 전압이 하나의 클램프에서 유입되고 두 번째 클램프를 사용하여 전류가 측정됩니다.
그런 다음 테스터가 접지봉의 저항을 자동으로 결정합니다. 이 테스트 방법은 테스트 대상 건물 또는 구조물에 본드 접지 시스템이 존재하는 경우에만 작동합니다(대부분 존재함).
접지 경로가 하나뿐인 경우 많은 주거 분야와 마찬가지로 스테이크리스 방법은 허용되는 값을 제공하지 않으므로 전위차 테스트 방법을 사용해야 합니다.
스테이크리스 테스트에서는 접지봉을 분리할 필요가 없습니다.
테스트하는 동안 본드 접지 시스템을 그대로 두면 됩니다.
따라서 시스템에서 각 접지봉의 스테이크를 배치하고 연결하는 데 소비되는 시간을 절약할 수 있습니다.
또한 건물 내부, 전력 철탑 또는 토양에 접근할 수 없는 모든 곳과 같이 이전에는 고려하지 않은 장소에서 접지 테스트를 수행할 수 있습니다.
가장 완벽한 테스터
Fluke 1623-2는 네 가지 유형의 접지 측정을 모두 수행할 수 있는 독창적인 접지 테스터입니다.
ㆍ3극 및 4극 전위차(스테이크 사용)
ㆍ4극 토양 저항률 테스트(스테이크 사용)
ㆍ셀렉티브 테스트(클램프 1개와 스테이크 사용)
ㆍ스테이크리스 테스트(클램프만 2개 사용)
제품 사양
| 일반 사양 |

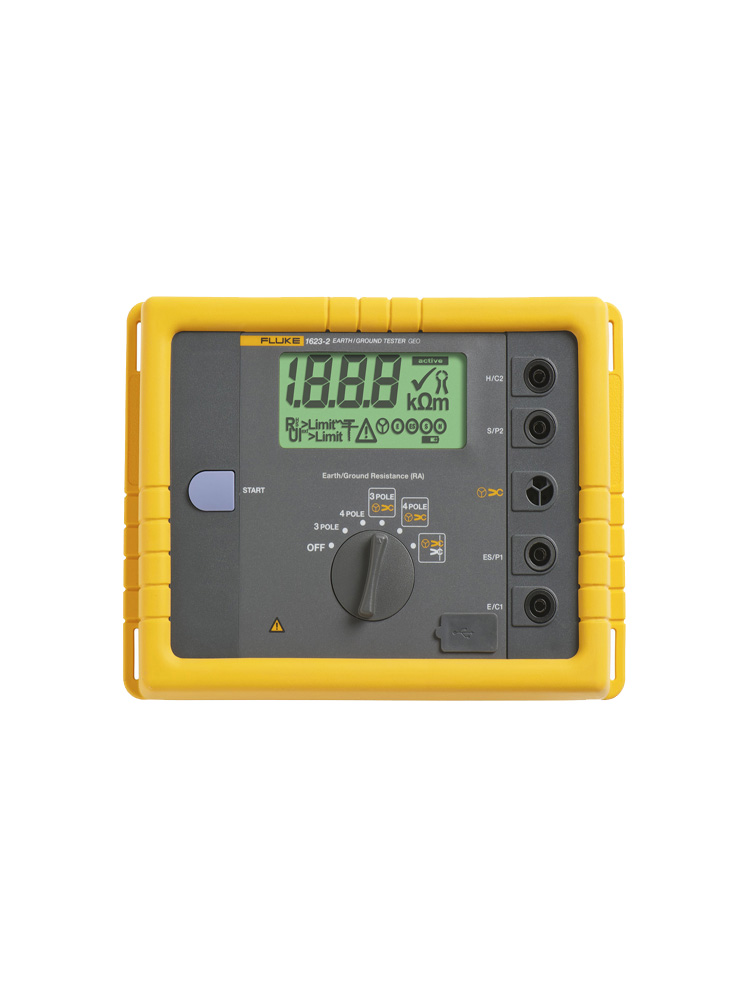

| 디스플레이: 1999자리 LCD | 특수 기호, 25mm의 자리 높이, 형광 백라이트가 있는 디스플레이 |
| 사용자 인터페이스 | TURN 및 START 원 버튼 개념을 통해 즉시 측정. 작동 요소는 회전 스위치와 START 버튼뿐 |
| 견고함, 방수 및 방진 | 열악한 환경 조건에 맞게 설계됨(고무 보호 덮개, IP56) |
| 메모리 | USB 포트를 통해 액세스할 수 있는 최대 1500개의 기록을 저장하는 내부 메모리 저장소 |
| 온도 범위 |
| 작동 온도 | -10°C~50°C(14°F-122°F) |
| 보관 온도 | -30°C~60°C(-22 °F~140 °F) |
| 온도 계수 | 판독값의 ±0.1%/°C <18°C >28°C |
| 내재적 오류 | 기준 온도 범위를 참조하며, 1년간 보장됨 |
| 작동 오류 | 작동 온도 범위를 참조하며, 1년간 보장됨 |
| 기후 등급 | C1(IEC 654-1), -5°C~+45°C(23°F~+115°F), 5%~95% RH |
| 보호 유형 | IP56 - 케이스, IP40 - 배터리 도어(EN60529에 따름) |
| 안전 | 이중 및/또는 강화 절연재로 보호. 최대 50V-접지. IEC61010-1: 오염 등급 2 |
| EMC(방사 차단) | IEC61326-1: 휴대용 |
| 품질 시스템 | DIN ISO 9001에 따라 개발, 설계 및 제조 |
| 외부 전압 | V ext, max = 24V(DC, AC < 400Hz), 더 높은 값에서 측정값 상속 |
| V ext 거부 | > 120dB(162⁄3, 50, 60, 400Hz) |
| 측정 시간 | 일반적으로 6초 |
| 최대 과부하 | 250V rms(오용과 관련) |
| 보조 전원 | 1.5V 알카라인 6개(AA LR6 유형) |
| 배터리 수명 | 일반적으로 3,000회가 넘는 측정 |
| 크기(W x H x D) | 250 x 133 x 187 mm(9.75 x 5.25 x 7.35 인치) |
| 중량 | 1.1kg(2.43파운드), 배터리 포함
7.6kg(16.8파운드), - 운반용 케이스에 액세서리 및 배터리 포함 |
| RA 3극 접지 저항 측정(IEC 1557-5) |
| 스위치 위치 | RA 3극 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 2% + 3자리) |
| 작동 오류 | ±(판독값의 5% + 3자리) |
| 측정 원칙: 전류/전압 측정 |
| 전압 측정 | Vm = 48V AC |
| 단락 회로 전류 | > 50mA |
| 주파수 측정 | 128Hz |
| 프로브 저항(RS) | 최대 100kΩ |
| 보조 접지 전극 저항(RH) | 최대 100kΩ |
| RH 및 RS의 추가 오류 | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
오류 표시기로 RS 및 RH 모니터링
자동 범위 선택
전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다. |
| RA 4극 접지 저항 측정(IEC 1557-5) |
| 스위치 위치 | RA 4극 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 2% + 3자리) |
| 작동 오류 | ±(판독값의 5% + 3자리) |
| 측정 원칙: 전류/전압 측정 |
| 전압 측정 | Vm = 48V AC |
| 단락 회로 전류 | > 50mA |
| 주파수 측정 | 128Hz |
| 프로브 저항(RS + RES) | 최대 100kΩ |
| 보조 접지 전극 저항(RH) | 최대 100kΩ |
| RH 및 RS의 추가 오류 | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
| 오류 표시기로 RS 및 RH 모니터링 |
| 자동 범위 선택 |
| 전류 클램프를 사용한 RA 3극 셀렉티브 접지 저항 측정(클램프를 사용한 RA) |
| 스위치 위치 | RA 3극, 클램프 사용 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 전류/전압 측정(외부 전류 클램프 사용) |
| 전압 측정 | Vm = 48V AC |
| 단락 회로 전류 | > 50mA |
| 주파수 측정 | 128Hz |
| 프로브 저항(RS) | 최대 100kΩ |
| 보조 접지 전극 저항(RH) | 최대 100kΩ |
오류 표시기로 RS 및 RH 모니터링
자동 범위 선택
전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다. |
| 전류 클램프를 사용한 RA 4극 셀렉티브 접지 저항 측정(클램프를 사용한 RA) |
| 스위치 위치 | RA 4극, 클램프 사용 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 전류/전압 측정(외부 전류 클램프 사용) |
| 전압 측정 | Vm = 48V AC |
| 단락 회로 전류 | > 50mA |
| 주파수 측정 | 128Hz |
| 프로브 저항(RS) | 최대 100kΩ |
| 보조 접지 전극 저항(RH) | 최대 100kΩ |
| 오류 표시기로 RS 및 RH 모니터링 |
| 자동 범위 선택 |
| 전류 클램프를 통해 흐르는 전류가 너무 낮은 경우에는 측정이 수행되지 않습니다. |
| 스테이크리스 접지 루프 측정(클램프 2개) |
| 스위치 위치 | RA 4극, 클램프 2개 |
| 해상도 | 0.001Ω~10Ω |
| 측정 범위 | 0.020Ω~19.99kΩ |
| 정확도 | ±(판독값의 7% + 3자리) |
| 작동 오류 | ±(판독값의 10% + 5자리) |
| 측정 원칙: 변류기 2개를 사용하여 폐쇄형 루프에서 스테이크리스 저항 측정 |
| 전압 측정 | Vm = 48V AC |
| 주파수 측정 | 128Hz |
| 노이즈 전류(IEXT) | 최대 IEXT = 10A(AC)(RA < 20Ω) |
| 최대 IEXT = 2A(AC)(RA > 20Ω) |
자동 범위 선택
스테이크리스 접지 루프 측정에 대한 정보는 지정된 최소 거리에서 권장 전류 클램프와 함께 사용하는 경우에만 유효합니다. |
