Fluke BT5300 시리즈 배터리 테스터

모델
BT5300 시리즈
판매가
견적문의
열기

제품정보

주요 기능

ㆍ더 높은 정확도: DC 전압의 경우 18ppm 정확도;  0.2% AC 내부 저항 정확도

ㆍ더 빠른 속도: 4가지 샘플링 속도: Ex-Fast(10ms), Fast(20ms), Medium(100ms), Slow(200ms) 스캔 모드 - 채널당 평균 100ms

ㆍ보다 안정적인 성능: 특수 루프 디자인의 SW9010 멀티플렉서 카드와 함께 사용할 수 있어 와전류(eddy current)의 영향을 줄이고 내성을 향상시킵니다.

ㆍ더 많은 부하 용량 : 허용 가능한 총 라인 저항 ≥ 10Ω(3mΩ 측정 범위의 경우), ≥20Ω(30mΩ 이상의 측정 범위에 대해) 지원

ㆍ더 많은 기능 - 인클로저 전위 측정을 위한 내장된 high-z 모드

ㆍ높은 호환성: LAN 및 RS232 인터페이스 지원, 유사한 제품과 호환되는 명령어 세트

ㆍ보다 친숙한 인터페이스: 4.3인치 LCD 화면, 직관적인 사용자 인터페이스


제품 개요

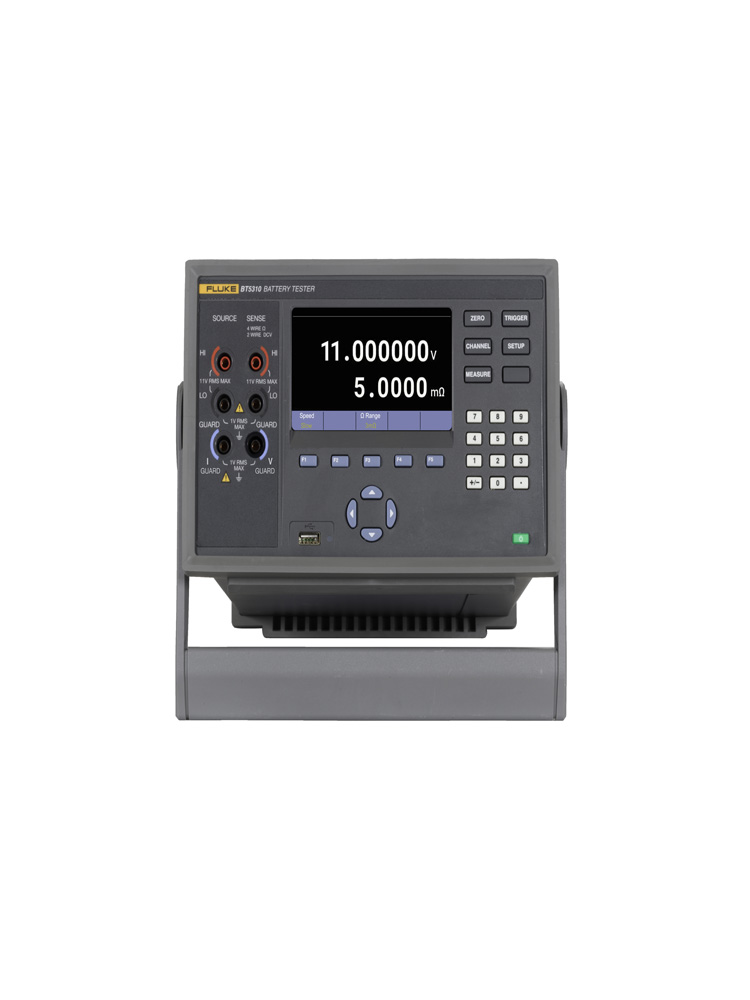

Fluke BT5300 시리즈는 배터리 제조 라인에서 사용하는 3-in-1 고정밀 배터리 테스터입니다.

이 제품은 사용자 친화적인 인터페이스와 정확한 측정 능력, 그리고 빠른 테스팅 속도로, 배터리의 전압, 내부 저항 등을 정밀하게 측정할 수 있습니다.


Fluke BT5300 시리즈는 6.5/7.5 자리 전압계 및 멀티플렉서 카드와 함께 작고 효율적인 기능으로 제작되어 있습니다.

이 제품은 사용자 인터페이스, 정확도, 속도, 안정성, 호환 가능한 명령 세트, 허용 가능한 총 라인 저항, 인클로저(외함) 전위 측정 등 7가지의 성능을 개선하여 효율적인 작업을 돕습니다.

사용자 친화적인 인터페이스와 정확한 측정 능력, 그리고 빠른 테스팅 속도로, 배터리의 전압, 내부 저항 등을 정밀하게 측정할 수 있습니다.

또한 작고 효율적인 디자인으로 제작되어, 작업공간을 절약하면서도 높은 성능을 유지합니다.

인클로저(외함) 전위 측정 등의 기능을 갖춘 이 제품은 안정성과 신뢰성이 높아, 다양한 환경에서 사용할 수 있습니다.


다양한 어플리케이션에서 사용할 수 있는 Fluke BT5300은

자동차 전지, 폐배터리 재활용/재사용, 배터리 충·방전 시스템 등 각 배터리 구매/사용 업체와 소형전지, 자동차전지,

ESS(Energy Storage System), 2차전지 소재, 이차전지 검사/측정 장비, 양극소재, 음극소재, 분리막 등 배터리 제조 및 배터리 구매 업체, 각종 연구기관 등 다양한 분야에서 사용됩니다.

배터리 제조 이외에도 자동차, 항공우주, 무선 통신 등 다양한 산업 분야에서도 활용될 수 있습니다.


최근 전기차 산업의 발전으로 인해 배터리 제조 및 관련 분야에서의 수요가 증가하고 있습니다.

이에 따라 Fluke BT5300 시리즈와 같은 고성능 배터리 테스터의 수요도 높아지고 있습니다.

Fluke BT5300 시리즈는 배터리 제조 및 테스팅 분야에서 높은 정확도와 안정성, 다목적 기능을 제공하여, 이러한 수요를 충족시키고 있습니다.

이를 통해 Fluke BT5300 시리즈는 광범위한 어플리케이션에서 활용될 수 있는 고품질의 기기로 자리 잡고 있습니다.




자주하는 질문(FAQ)


Q: 플루크 스위치 메인프레임과 멀티플렉서 카드는 다른 제조사의 배터리 테스터와 함께 사용할 수 있나요?

A: 아니요. 플루크 스위치 메인프레임과 멀티플렉서 카드는 플루크 배터리 테스터를 통해 전원 공급 및 통신해야 하며,

이들 간의 조율 작업이 최적화되어 있습니다. 그러므로 플루크 배터리 테스터만 사용하면 최적의 테스트 속도, 시스템 정확도, 안정성을 달성할 수 있습니다.


Q: 생산 라인의 OCV 테스트 벤치는 타사의 제품을 사용하고 있으며, DCV 및 ACR 측정 정확도를 개선하려고 합니다.

플루크 배터리 테스터를 구입하면 기존 타사 제품의 코드를 변경하지 않거나

전혀 변경하지 않고 교체하여 시스템의 테스트 정확도를 개선할 수 있나요?

A: 네. 플루크는 주요 셀 제조업체와 협업하여 안정성을 확인하였습니다.

플루크 배터리 테스터 명령어 중 95% 이상이 타사 제품과 호환되므로, 플러그 앤 플레이 교체가 가능합니다.

원활한 교체를 위해 플루크 대리점이나 영업 대표에게 먼저 데모를 요청해 확인하시면 보다 자세하게 안내해드리겠습니다.


Q: 기존 OCV 시스템에서 사용하는 배터리 테스터는 프로브 스테이션에 최대 2m의 테스트 케이블로 연결하며,

상대적으로 두꺼운 테스트 리드가 필요합니다.

플루크 배터리 테스터는 더 길고 얇은 테스트 리드를 사용할 수 있나요?

A: 네, 3mΩ 측정 범위에서 플루크 배터리 테스터가 허용하는 총 라인 저항은 10Ω로, 타사의 제품보다 5배 높습니다.

더 높은 측정 범위일수록, 플루크 제품이 지원하는 총 라인 저항도 더 높아집니다. 따라서 더 길고 얇은 테스트 리드를 사용할 수 있습니다.


Q: 비용을 절감하기 위해 기존 OCV 테스트 시스템에서 제 자체 멀티채널 스캐닝 스위치를 사용하고 있습니다.

그러나 테스트 속도가 충분하지 않고 ACR 측정 값이 정확하지 않은 경우가 종종 발생합니다. 이러한 문제를 플루크 솔루션으로 해결할 수 있을까요?

A: 네. 플루크 테스트 솔루션은 기기 수준의 멀티채널 스캐닝 모듈을 사용합니다.

SENSE 루프와 SOURCE 루프를 분리하여 최소한의 유도 전류 간섭을 보장하고 시스템 안정성을 확보합니다.

또한, 플루크 배터리 테스터와의 테스트 Takt가 최적화되어 있어 256개 셀의 내부 저항 및 전압 테스트를 30초 이내에 완료할 수 있습니다.

고객이 제작한 멀티채널 스캔 스위치는 경제적이지만, 플루크 솔루션을 사용하면 더욱 빠른 테스트 속도와 OCV 테스트 벤치의 수를 줄일 수 있는 명확한 장점을 가질 수 있습니다.

따라서, 플루크 솔루션은 경제적인 선택입니다.





제품 사양
측정 유형ACR, DCV, 인클로저(외함) 전위측정
저항 측정 방법4단자 AC (1 kHz) 측정 방법
정격 전압DC ±11V
입력 임피던스10 MΩ, high-z (>10 GΩ)
샘플링 속도 Ex-Fast, Fast, Medium, Slow
허용 가능한 총 선저항 (정확도 내)≤ 10Ω @ 3 mΩ 측정레인지
≤ 20Ω @ 기타 측정레인지
트리거링내부 또는 외부 트리거
지연 시간 ON/OFF, 지연시간: 0 ~ 9.999 s
평균값(Avg) 측정 기능 ON/OFF, 2 ~ 16개의 샘플
측정값 메모리 최대 512 세트 측정

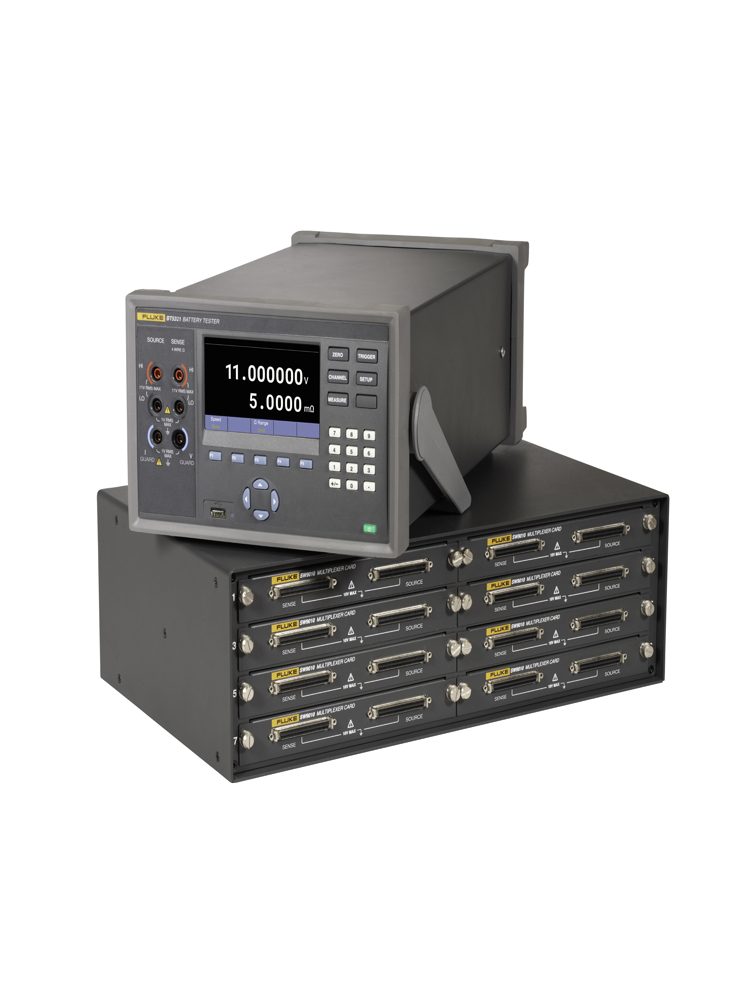

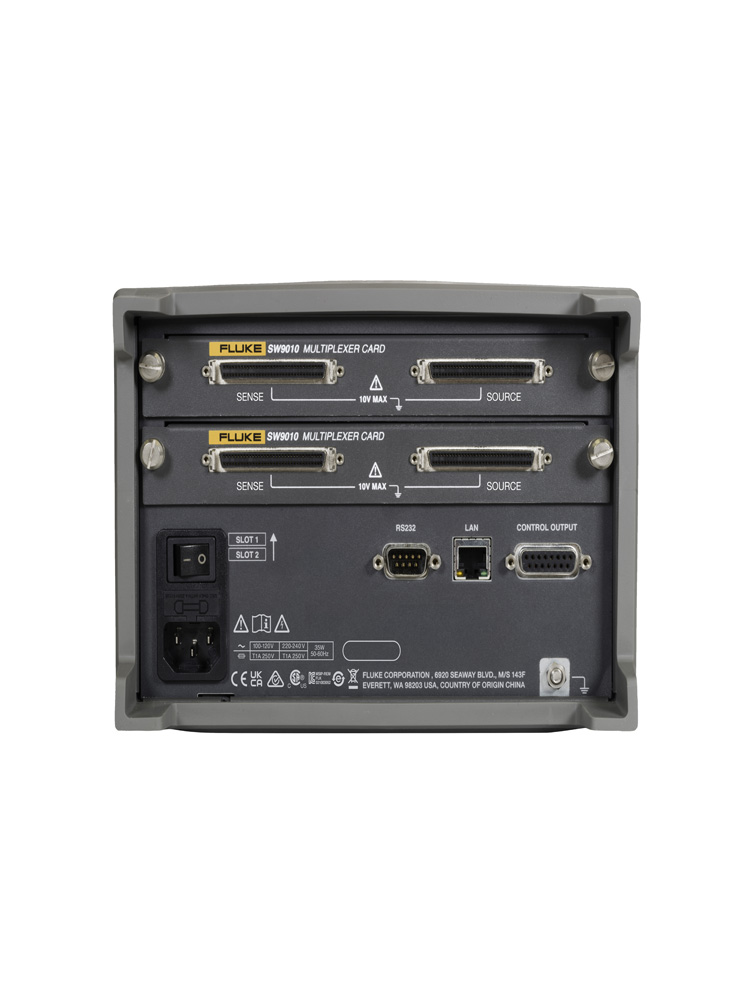

채널 확장내부:  2개의 SW9010 멀티플렉서 카드 지원, 최대 64채널 구성 (BT5311 와 BT5321만 지원)
외부: SW1080 스위치 메인프레임에 연결, 최대 256채널
통신 인터페이스RS-232C ,  LAN
기타 기능컨텍트 체크, 콤퍼레이터(양불 판정)
샘플링 시간
샘플링 설정: ACR 및 DCV 동시 측정 샘플링 시간 (50Hz/60Hz)
Ex-Fast10 ms / 8.3 ms
Fast20 ms / 16.7 ms
Medium100 ms / 83.3 ms
Slow200 ms / 166.7 ms



측정레인지와 정확도
ACR 측정
레인지3 mΩ30 mΩ300 mΩ3 Ω10 Ω
최대 표시값5.0000 mΩ50.000 mΩ500.00 mΩ5.0000 Ω15.000 Ω
분해능0.1 µΩ1 µΩ10 µΩ100 µΩ1 mΩ
측정 전류1  100/200/300 mA²100 mA10 mA1 mA1 mA
측정 전류 주파수 1 kHz ± 1Hz
정확도30.2% * rdg + 6 dgt
온도 계수 (< 18 °C 또는 > 28 °C)(0.05% * rdg + 0.005% * F.S.) / °C
응답 시간 (순수 저항) < 20 ms
1. 측정 전류 오차 ±10%
2.   3 mΩ 레인지 범위, 낮은 샘플링 설정, 측정전류의 정확도 차이
100mA 0.5% * rdg + 20 dgt
200mA 0.3% * rdg + 12 dgt
300mA 0.2% * rdg + 6 dgt
3.  샘플링 속도에 따른, 추가 오차 범위
3mΩ 레인지  Ex-fast: ±30 dgt; Fast: ±10 dgt; Medium: ±5 dgt 추가
30mΩ ~ 10 Ω 레인지 : Ex-fast: ±3 dgt; Fast: ±2 dgt; Medium: ±2 dgt 추가


DCV 측정
 BT5310/BT5311BT5320/BT5321
표시 자릿수6.5 자리7.5 digits
레인지10 V
최대 표시값±11.00000V±11.000000V
분해능10 µV1 µV
정확도125 ppm * rdg + 50 µV18 ppm * rdg + 25 µV
응답 시간 (일반)< 20 ms< 20 ms
온도 계수 (<18 °C  또는  >28°C)(5 ppm * rdg + 1 ppm * F.S.) / °C (1 ppm * rdg + 1 ppm * F.S.) / °C
1 샘플링 속도에 따른 추가 오차 범위
BT5310/BT5311  Ex-Fast: ±50 µV; Fast: ±30 µV; Medium: ±10 µV
BT5320/BT5321  Ex-Fast: ±50 µV; Fast: ±20 µV; Medium: ±5 µV



모델 비교
모델BT5310BT5311BT5320BT5321
DCV 전압 자릿수6.5 자리7.5 자리
후면 패널에 SW9010 멀티플렉서 카드 지원아니요최대 2개 장착 아니요최대 2개 장착
SW1080 스위치 메인프레임 지원




일반 사양
크기 (W x H x L)BT5300 배터리테스터 : 216 mm x 133 mm x 383 mm
SW1080 스위치 메인프레임: 430mm x 128 mm x 260 mm
SW9010 멀티플렉서 카드: 202 mm x 26 mm x 222 mm
무게BT5300 배터리테스터: 7.3 kg (SW9010 제외)
SW1080 스위치 메인프레임: 9 kg (SW9010 제외)
SW9010 멀티플렉서 카드: 500 g
디스플레이4.3인치 TFT LCD, 480 x 272 해상도
작동 온도 0 °C to +40 °C
보관 온도 -10 °C to +50 °C
작동 습도 Non-condensing (<10°C)
≤90% RH (at 10 °C to 30 °C)
≤75% RH (at 30 °C to 40 °C)
≤45% RH (at 40 °C to 50 °C)
고도3000 m
보관 고도12000 m
정격 전압 AC 100V ~ 240V (자동 선택)
정격 주파수50/60Hz
정격 소비전력60 VA
안전IEC 61010-1: Pollution Degree 2
EMCIEC 61326-1: Industrial
보증BT5300 배터리테스터: 3 년
SW1080 스위치 메인프레임: 3 년
SW9010 멀티플렉서 카드: 1 년
참고 : 릴레이(Relays), 퓨즈(fuses)와 커넥터(connectors) 는
 보증기간에 포함되지 않습니다
