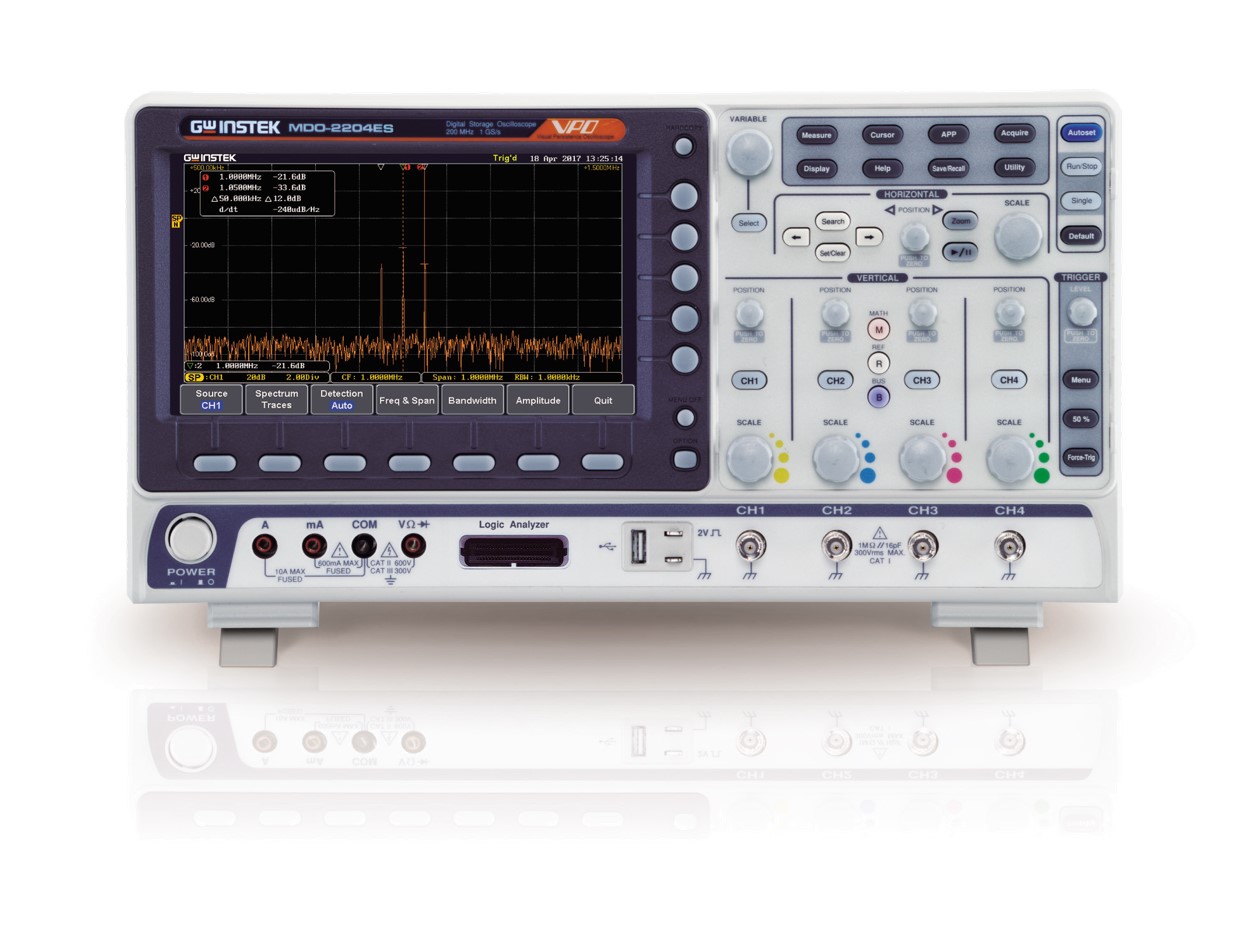

GW INSTEK MDO-2000E 시리즈 혼합신호 오실로스코프

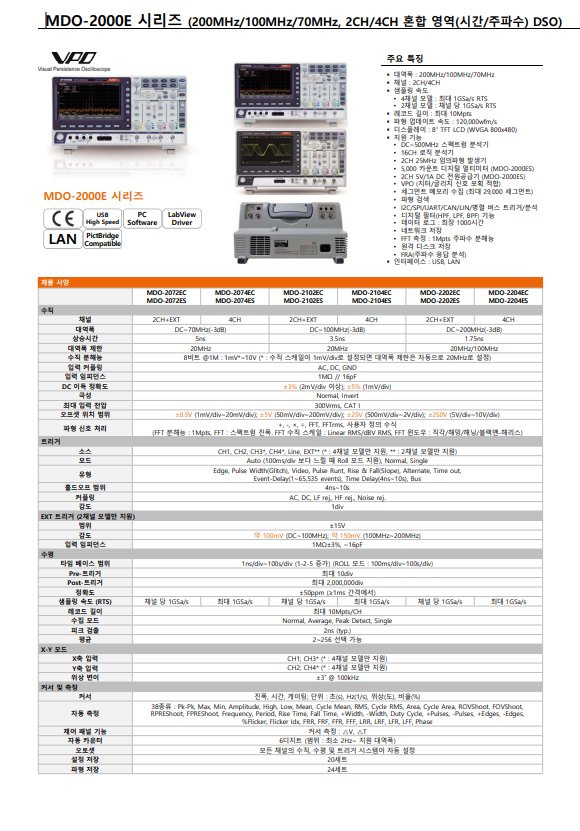

모델
MDO-2000E 시리즈
판매가
견적문의
열기

제품정보

  • GWINSTEK
  • 혼합신호 오실로스코프, MDO-2000E
  • 대역폭 : 200MHz/100MHz/70MHz
  • 채널 : 2CH/4CH
  • 샘플링 속도 : 최대 1GSa/s
  • 레코드 길이 : 최대 10Mpts
  • 디스플레이 : 8인치 TFT LCD (WVGA 800 x 480)
  • 인터페이스 : USB/LAN



주요 특징

• 대역폭 : 200MHz/100MHz/70MHz

• 채널 : 2CH/4CH

• 4채널 모델 : 최대 1GSa/s RTS

• 2채널 모델 : 채널 당 1GSa/s RTS

• 레코드 길이 : 최대 10M 포인트

• 파형 업데이트 속도 : 120,000wfm/s

• 디스플레이 : 8” TFT LCD (WVGA 800x480)

• DC~500MHz 스펙트럼 분석기

• 16CH 로직 분석기

• 2CH 25MHz 임의파형 발생기

• 5,000 카운트 디지털 멀티미터 (MDO-2000ES)

• 2CH 5V/1A DC 전원공급기 (MDO-2000ES)

• VPO (지터/글리치 신호 포획 적합)

• 세그먼트 메모리 수집 (최대 29,000 세그먼트)

• 파형 검색

• I2C/SPI/UART/CAN/LIN 버스 트리거/분석

• 디지털 필터(HPF, LPF, BPF) 기능

• 데이터 로그 : 최장 1000시간

• 네트워크 저장

• FFT 측정 : 1Mpt 주파수 분해능

• 원격 디스크 저장

• FRA(주파수 응답 분석)

• 통신 인터페이스 : USB, LAN




시간 영역, 주파수 영역 측정이 가능한 다기능 혼합 오실로스코프

 MDO-2000E 시리즈는 다기능 혼합 오실로스코프입니다. 이 시리즈는 MDO-2000EC 및 MDO-2000ES의 두 가지 모델로 구성됩니다.

MDO-2000EC 모델은 로직 분석기, 스펙트럼 분석기 및 2CH 25MHz 임의파형 발생기를 지원하며, MDO-2000ES 모델은

로직 분석기, 스펙트럼 분석기, 2CH 25MHz 임의파형 발생기, 5,000 카운트 DMM 및 2CH 5V/1A DC 전원 공급기가 내장되어 있습니다.

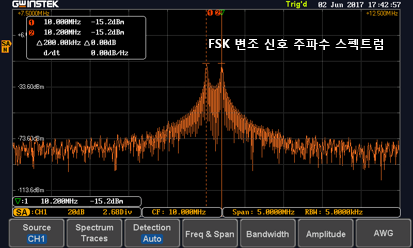

스펙트럼 분석기 모드

 MDO-2000E 시리즈 스펙트럼 분석 모드에서는 전체 화면에 주파수 영역이 표시되고 실제 스펙트럼 분석기처럼 Center/Span 주파수 또는 Start/Stop 주파수를 직접 입력할 수 있습니다.

이를 통해 사용자는 관찰을 원하는 주파수 범위를 빠르게 설정할 수 있습니다.

또한 이 모드에서 파형의 고조파 성분, 변조 신호의 주파수 특성과 같이 시간 영역에서 확인하기 어려운 신호의 주파수 특성을 관찰 할 수 있습니다.



일반적으로 DSO의 FFT 기능은 샘플링 속도(Fs)의 절반까지 전체 신호 대역폭을 계산합니다.

이때 DSO의 신호 처리 성능이 충분하지 못하면 많은 수의 FFT 포인트 처리가 불가능합니다.

이런 이유로 일반적인 DSO는 적은 개수의 FFT 포인트 만을 처리하여 불충분한 주파수 분해능을 제공하며, 이는 사용자가 FFT 기능으로 세부 주파수 특성을 확인할 수 없는 원인이 됩니다.

반면에 MDO-2000E 시리즈는 최대 1Mpts FFT 를 처리할 수 있어, 넓은 주파수 스펙트럼 대역에서 상세한 주파수 정보를 제공할 수 있습니다.

또한 실제 스펙트럼 분석기처럼Normal/MaxHold/MinHold/Average설정을갖는 트레이스를 지원하며

각 트레이스에 대해 Sample/+Peak/-Peak/Average와 같은 검출 모드를 설정할 수 있습니다.

사용자는 검색 기능을 사용하여 스펙트럼 신호의 진폭과 주파수를 검색하고 표시할 수 있습니다.

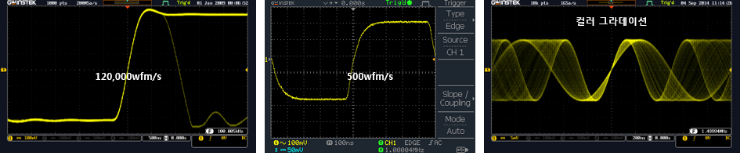

120,000wfm/s 파형 업데이트 속도 및 VPO 기능

 MDO-2000E 시리즈는 VPO 신호 처리 기술, 최대 120,000 wfm/s 파형 업데이트 속도 및 멀티 레이어 잔광 디스플레이 등을 지원하여 효율적으로 희귀 과도 파형을 관측할 수 있습니다.

VPO 기술이 적용된 MDO-2000E 시리즈는 진폭, 시간, 신호 강도의 3차원 정보를 갖는 신호를 표시할 수 있고 256 컬러 그라데이션을 통해 명확하게 파형 변화를 나타낼 수 있습니다.

일반적인 디지털 오실로스코프에 비해 원래의 아날로그 신호에 더 가까운 신호를 화면에 표시할 수 있습니다.








1Mpts FFT 디스플레이 기능

 MDO-2000E 시리즈의 FFT 기능은 주파수 영역을 더욱 정밀하게 표시할 수 있도록 최대 1Mpts FFT 분해능을 제공합니다.

사용자는 테스트 요구 사항에 따라 주파수 영역 분석을 위한 4개의 윈도우(직각, 해밍, 해닝, 블랙맨-해리스)를 선택할 수 있고

FFTrms, 수직 조정, 줌-인 기능 등을 함께 사용할 수 있습니다.

MDO-2000E 시리즈의 최대 120,000wfm/s 빠른 파형 업데이트 속도와 파형 검색 기능을 통해

사용자는 정확하게 주파수 영역의 테스트 결과를 관찰 할 수 있습니다.

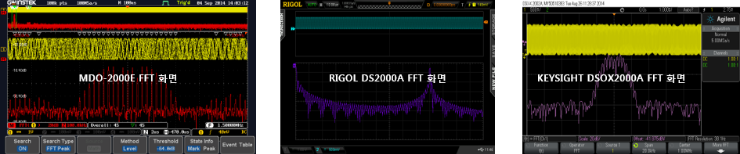

아래 그림은 1Mpts FFT 분해능과 낮은 FFT 분해능 사이의 측정결과 차이를보여줍니다.

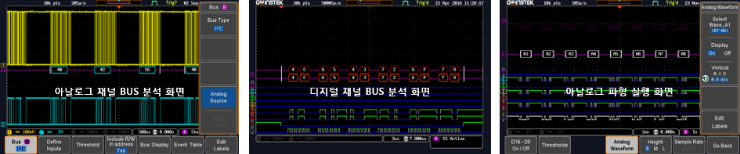

직렬/병렬 BUS 디코딩 및 분석 기능 (아날로그 채널 & 디지털 채널 모두 지원)

 MDO-2000E 시리즈의 FFT 기능은 주파수 영역을 더욱 정밀하게 표시할 수 있도록 최대 1Mpts FFT 분해능을 제공합니다.

사용자는 테스트 요구 사항에 따라 주파수 영역 분석을 위한 4개의 윈도우(직각, 해밍, 해닝, 블랙맨-해리스)를 선택할 수 있고 FFTrms, 수MDO-2000E 시리즈는 병렬/직렬 버스 분석 기능을 제공합니다.

10Mpts 레코드 길이를 통해 긴 시간 동안 I2C, SPI, UART, CAN/LIN BUS를 트리거, 디코드 및 분석할 수 있습니다.

사용자는 버스 트리거 및 디코딩을 수행하기 위한 채널로 디지털 또는 아날로그 채널을 선택할 수 있습니다.

16개의디지털채널을 사용하여 병렬 버스 분석을 수행할 수 있습니다.

또한 디지털 채널을 사용하는 동안 아날로그 파형을 선택하여 시간과 관련된 아날로그 및 디지털 신호를 관찰하고 분석 할 수 있습니다.

이 기능은 아날로그 및 디지털 변환을 확인하고 분석하는 데 사용할 수 있습니다.








2CH 25MHz 임의파형 발생기

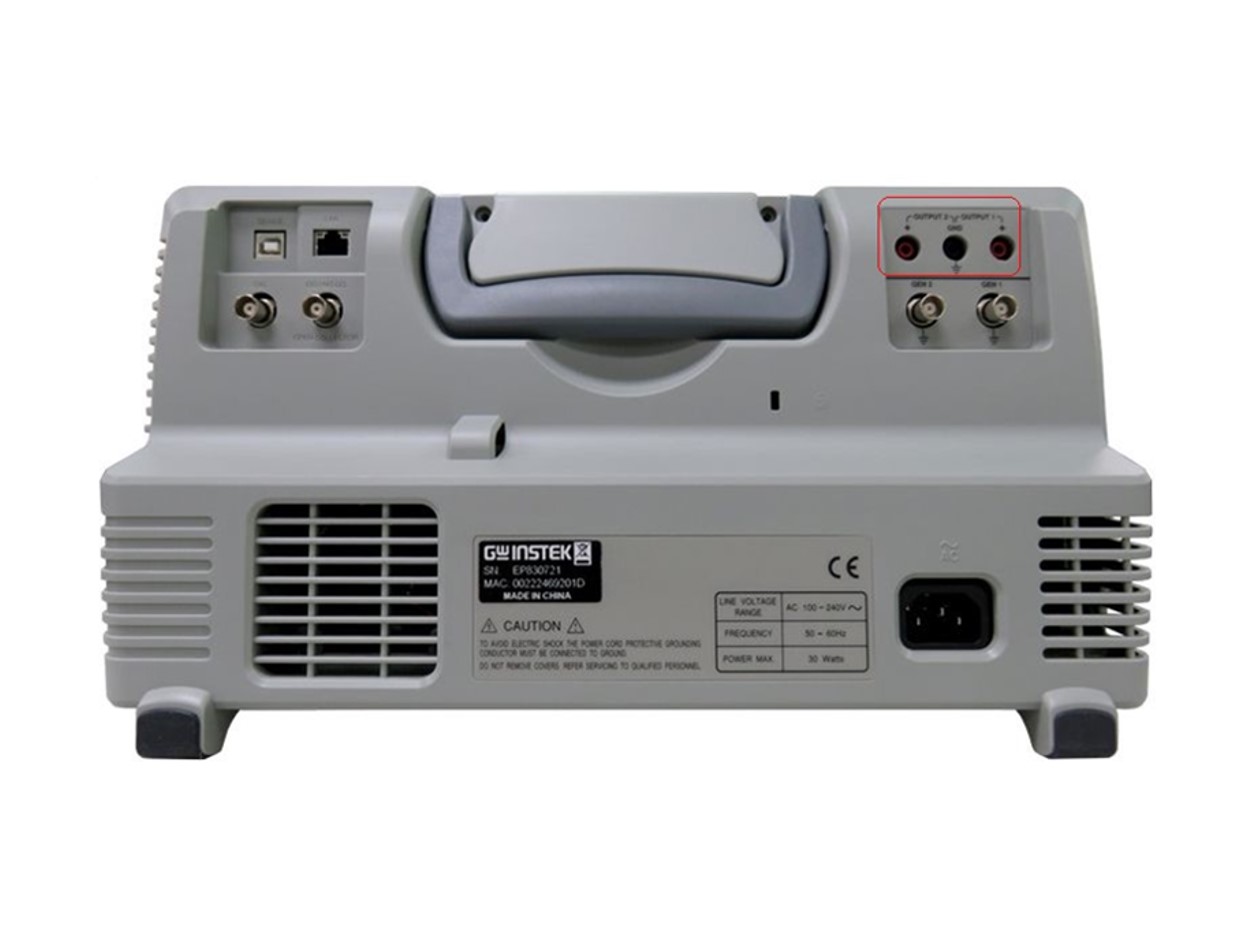

MDO-2000E 모델들은 장비 후면에서 출력되는 2CH 25MHz 임의파형 발생기가 장착되어 있습니다.

사용자는 선택 메뉴를 통해 파형 편집과 출력을 선택할 수 있습니다.

5개의 기본 파형(Sine, Square, Pulse, Ramp, DC, Noise), 7개의 사용자 정의 파형(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac), AM/FM/FSK 변조 및 Sweep 기능을 제공합니다.








듀얼 디스플레이 Zoom-In 기능

MDO-2000E 시리즈는 전체 파형과 확대 파형을 동시에 보여주는 듀얼 디스플레이 Zoom-In 기능을 제공합니다.

사용자는 Time/div를 조정하여 원하는 부분을 확대 할 수 있습니다. Zoom-In 모드에서 "재생/일시정지" 키를 사용할 수 있습니다.

“재생” 키를 누르면 전체 파형 위로 확대 영역이 자동으로 이동합니다.

사용자는 이 기능을 통해 신속하게 원하는 이벤트를 식별할 수 있습니다.

사용자는 재생 속도 및 방향을 설정할 수 있습니다.

Zoom-In 기능을 통해 10Mpts 레코드 길이의 전체 파형을 효과적으로 검색하고 분석할수 있습니다.








데이터 로그 기능

MDO-2000E 시리즈는 최소 5초 간격으로 1000시간까지 파형 데이터를 저장할 수 있는 데이터 로그 기능을 제공합니다.

데이터는 USB 드라이브 또는 LAN 통신을 통해 원격으로 PC로 저장됩니다.

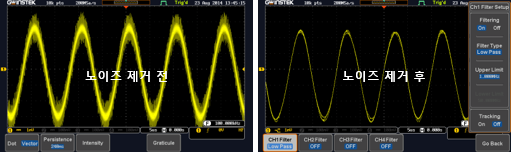

디지털 필터 기능

 MMDO-2000E 시리즈는 고역 통과 필터(High Pass Filter) 또는 저역 통과 필터(Low Pass Filter)를 설정할 수 있는 디지털 필터 기능을 제공합니다.

각 채널에 독립적으로 필터 차단 주파수(Cut-off frequency)를 설정할 수 있습니다.

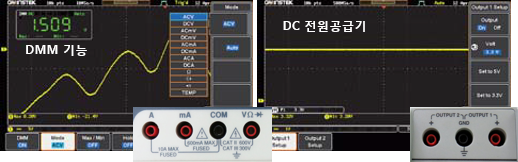

DC 전원공급기/5000 카운트 DMM

 MDO-2000ES 계열 모델들은 5000 카운트 DMM과 5V/1A DC 전원공급기를 지원합니다.

내장된 DMM은 ACV/DCV/ACA/DCA/저항/다이오드/온도 측정 기능을 제공합니다.

고정밀 DMM을 통해 DSO의 전압/전류 측정 정확도를 강화할 수 있습니다.

내장된 DC 전원공급기는 5V/1A 출력을 제공합니다.

0.1V 스텝으로 출력 조정이 가능하며, 마이크로 프로세서/마이크로 컨트롤러 실험 과정에서 자주 사용되는 8051/Arduino/ESP8266/MSP430 등의 평가 보드 및 IoT 모듈에 전원을 공급할 수 있습니다.








파형 검색 기능

 사용자가 지정한 조건(검색 유형, 임계 값)에 부합하는 모든 이벤트들이 마크(Marked)되고 총 합계가 표시됩니다.

좌(◀)/우(▶) 방향 버튼을 사용하여 이벤트들을 탐색할 수 있고 설정(Set)/해제(Clear) 버튼으로 파형 위의 마커를 지정하거나 해제할 수 있습니다.

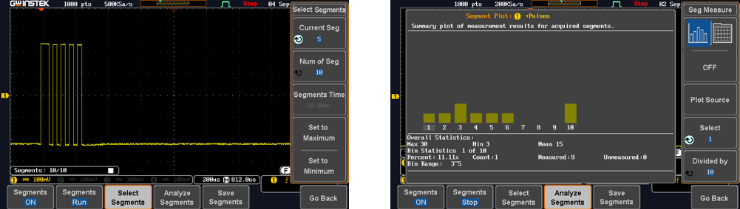

세그먼트 메모리 기능

 MDO-2000E 시리즈는 한정된 레코드 길이를 효율적으로 사용할 수 있는 세그먼트 메모리 기능을 제공합니다.

세그먼트 메모리 기능을 통해 원하는 중요 신호들 만을 메모리에 저장할 수 있습니다.

중요하지 않은 신호들은 무시되고 트리거 조건에 맞는 직렬 버스, 펄스 또는 돌입 신호들이 저장됩니다.

사용자는 레코드 길이 설정에 따라 최대 29,000개의 세그먼트 섹션을 선택할 수 있습니다.

각 세그먼트들을 개별적으로 관찰할 수 있고 저장된 신호 파형들의 통계 분석 결과를 얻을 수 있습니다.
