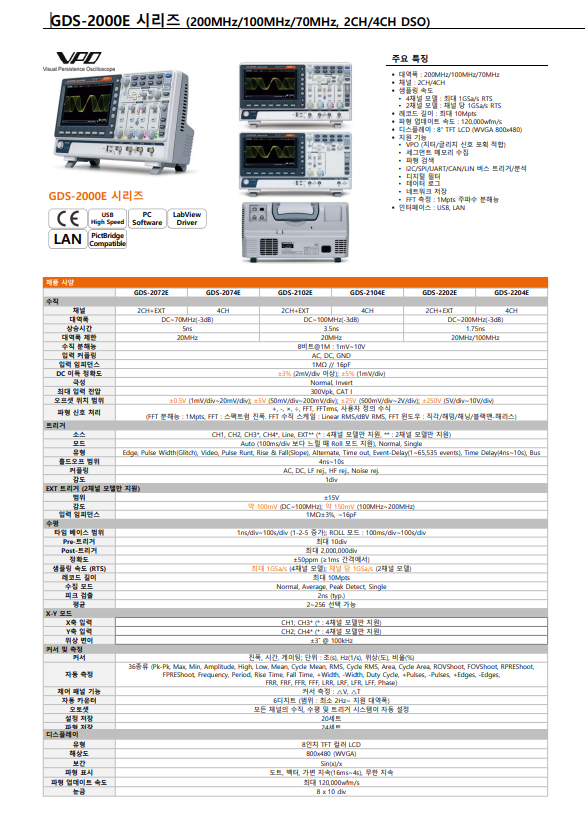

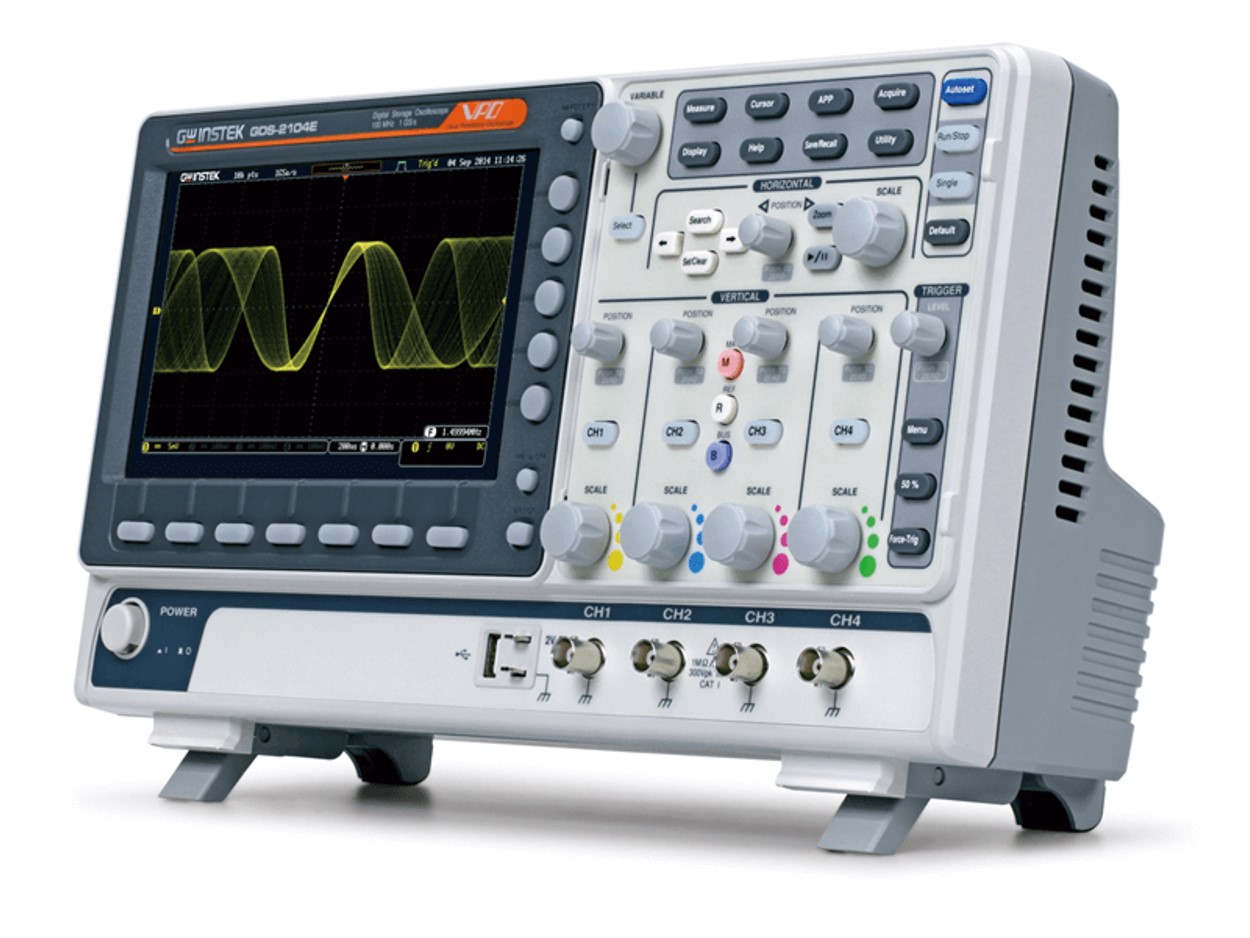

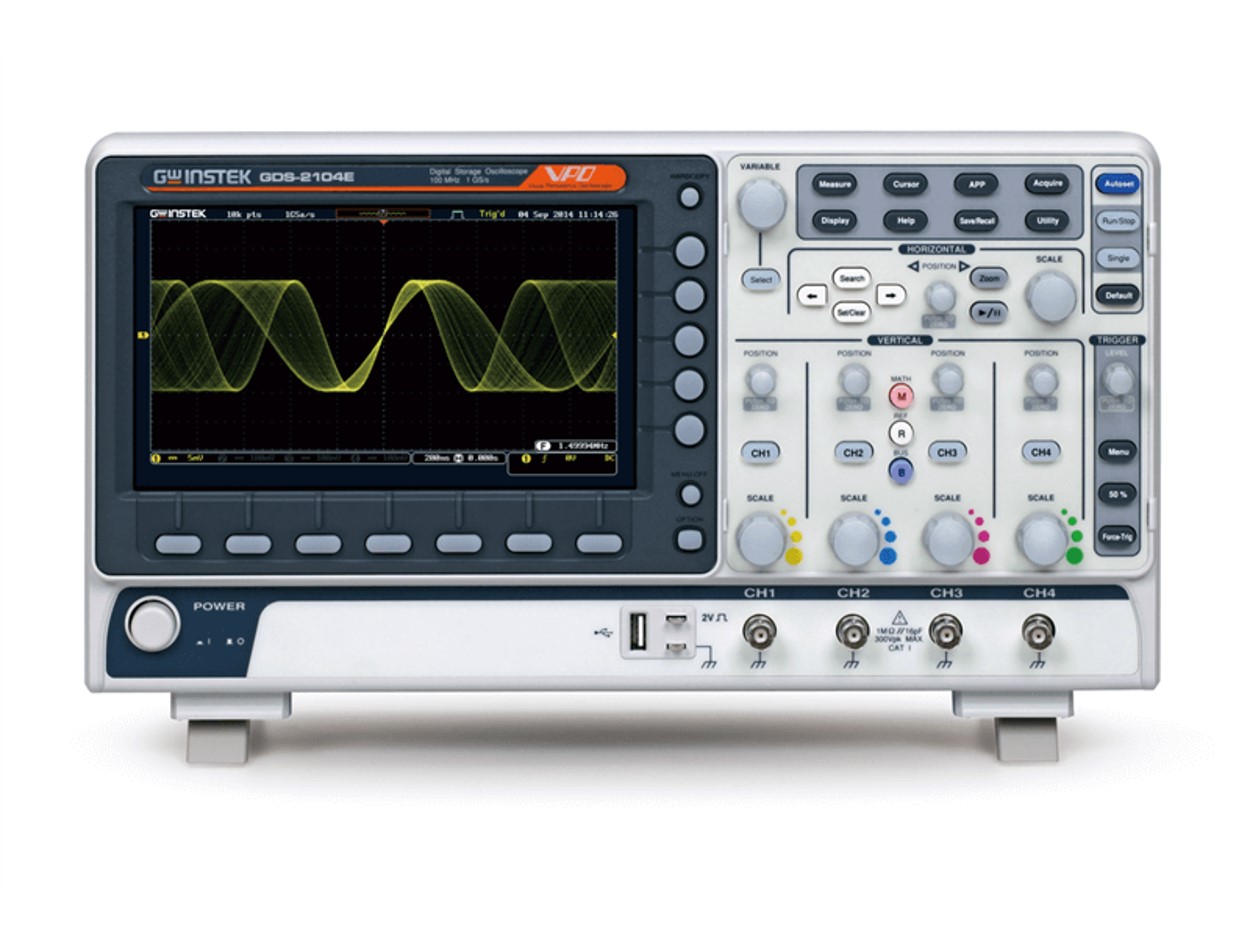

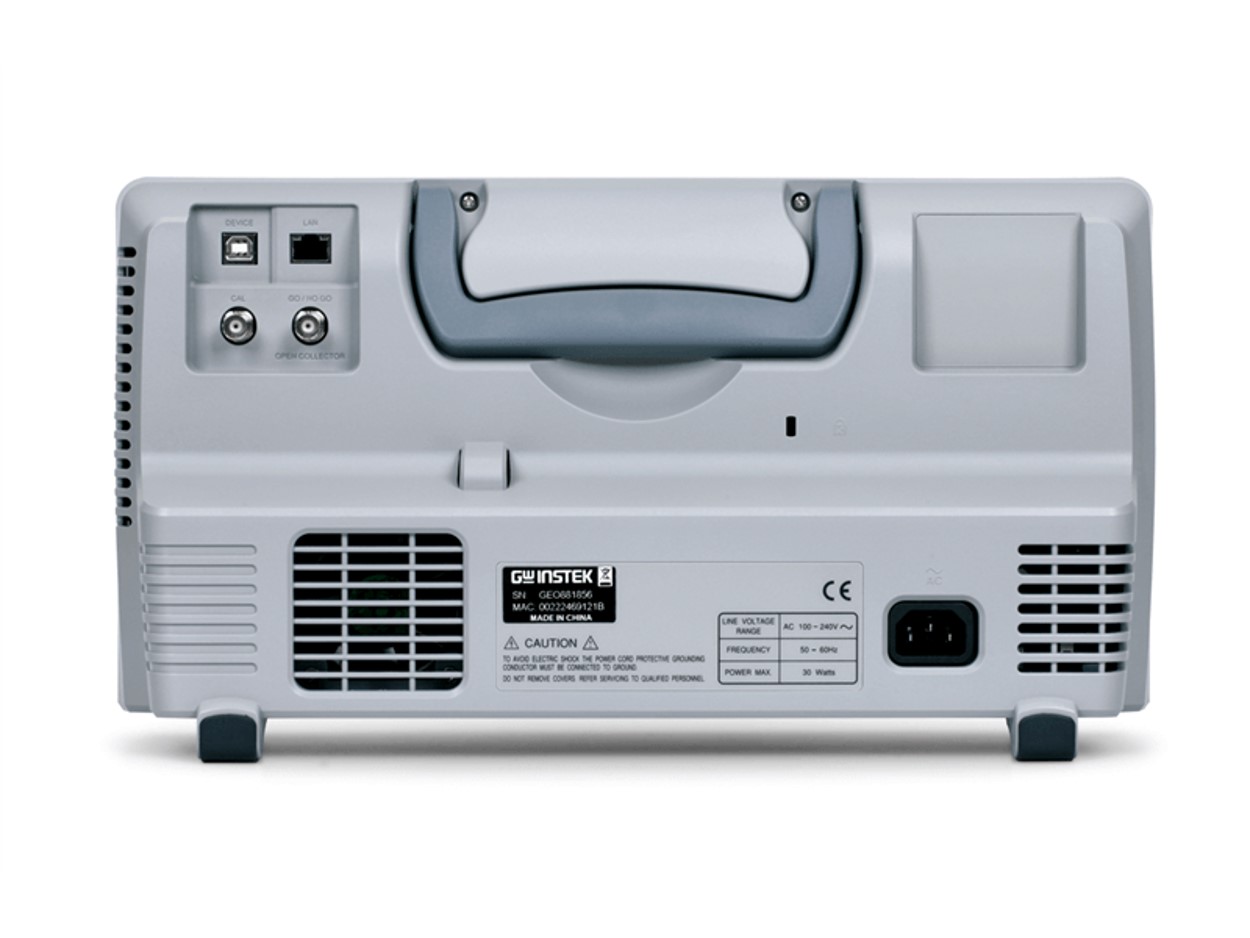

• 디지털 오실로스코프, GDS-2000E
• 대역폭 : 200MHz/100MHz/70MHz
• 채널 : 2CH/4CH
• 샘플링 속도 : 최대 1GSa/s
• 레코드 길이 : 최대 10Mpts
• 디스플레이 : 8인치 TFT LCD (WVGA 800 x 480)
• 인터페이스 : USB/LAN

주요 특징

• 200/100/70MHz 대역폭 선택; 2개 또는 4개 채널

• 각 채널당 1GSa/s 실시간 샘플링 속도(2채널 모델); 1GSa/s 최대 실시간 샘플링 속도(4채널 모델)

• 표준 10M 최대 메모리 깊이 및 VPO 파형 디스플레이 기술

• 120,000wfm/s의 파형 업데이트 속도

• 8인치 WVGA TFT LCD 디스플레이

• 더 높은 주파수 도메인 분해능 측정을 제공하기 위해 최대 1M 포인트를 갖춘 FFT

• 하이패스 및 로우패스 디지털 필터 기능

• 29,000개의 세그먼트 메모리 섹션 및 파형 검색 기능

• I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능

• 데이터 로그 기능은 최대 100시간 동안 신호 변경을 추적합니다.

• 원격 인터넷 저장 기능 제공

GDS-2000E 디지털 오실로스코프는 200MHz, 100MH 및 70MHz의 대역폭을 선택할 수 있습니다. 2채널 모델은 각 채널에 대해 1GSa/s 실시간 샘플링 속도를 제공합니다. 4채널 모델은 1GSa/s의 최대 실시간 샘플링 속도를 제공합니다. 8인치 800*480 TFT LCD 디스플레이와 최소 1mV/div 수직 범위를 통해 GDS-2000E 시리즈는 복잡하고 미약한 신호를 측정하고 측정 결과를 명확하게 표시할 수 있습니다.

메모리 용량과 관련하여 GDS-2000E 시리즈 디지털 오실로스코프는 사용자가 파형을 완벽하게 검색하고 분석할 수 있도록 10M의 긴 메모리를 제공합니다. 사용자는 애플리케이션 요구 사항에 따라 1K, 10K, 100K, 1M 또는 10M 메모리 깊이를 선택할 수 있습니다. 높은 샘플링 속도와 함께 배치된 짧은 메모리 깊이를 사용하면 사용자는 빠르게 변화하는 파형을 관찰할 수 있는 반면, 긴 메모리 깊이는 연속적으로 변화하는 파형을 목표로 합니다. GDS-2000E 시리즈는 파형 검색 및 세그먼트 메모리 기능을 탑재하여 10M 롱 메모리의 유연한 적용 범위를 확장합니다. 분할된 메모리는 최대 29,000개 섹션으로 분할할 수 있어 사용자가 중요하지 않은 파형을 우회하여 필요한 모든 파형을 신속하게 검색할 수 있습니다. 이 기능을 사용하면 보다 의미 있는 파형을 저장할 수 있으며 대상 파형을 빠르게 표시할 수 있습니다. 파형 검색 기능을 통해 사용자는 필요한 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다.

120,000wfm/s의 파형 업데이트 속도 및 VPO 파형 디스플레이 기술

120,000wfms/초

풍부한 컬러 그라데이션 성능

GDS-2000E 디지털 오실로스코프를 사용하면 사용자는 돌입 신호와 드물게 발생하는 과도 파형을 쉽고 완전하게 관찰할 수 있으며, 고급 VPO(Visual Persistence Oscillscope) 신호 처리 기술, 드물게 발생하는 120,000wfm/s의 파형 업데이트 등의 기능을 사용하여 파형 디버깅 효율성을 높일 수 있습니다. , 다층 잔광 디스플레이로 파형 디스플레이 효율성을 향상시킵니다. VPO 기술이 적용된 오실로스코프는 각 파형 지점을 표시하기 위해 진폭, 시간 및 신호 강도로 구성된 3차원 파형으로 신호를 표시합니다. 256가지 색상 그라데이션으로 명확한 파형 변화를 얻을 수 있습니다. 기존 디지털 스토리지 오실로스코프와 비교하여 GDS-2000E 시리즈는 원래 아날로그 신호에 매우 가까운 더욱 자연스럽고 실제적인 신호 표시 효과를 제공합니다.

낮은 배경 잡음----소신호 측정에 유용

소신호 측정의 경우 오실로스코프의 배경 잡음이 측정 결과에 영향을 미칩니다. 새로운 GDS-2000E 저잡음 증폭 회로는 전반적인 잡음 간섭을 대폭 개선하여 진정한 신호 데모를 생성할 수 있습니다. 위 그림에서 볼 수 있듯이 GDS-2000E 시리즈는 2mV/div에서 640uV의 배경 노이즈만 가지고 있어 동급 경쟁사의 오실로스코프보다 월등합니다.

(*): 측정 데이터는 실제 테스트에서 검색되었습니다.

소신호 자동 설정 검색 기능

GDS-2000E 시리즈의 자동 설정 기능은 0.7초의 빠른 속도로 파형을 검색할 수 있습니다. GDS-2000E 시리즈는 사용자가 8mV/30Hz에 해당하는 작은 신호의 파형을 신속하게 검색할 수 있도록 도와줍니다.

듀얼 디스플레이 화면 확대 및 재생/일시 정지 기능

GDS-2000E 시리즈는 듀얼 디스플레이 화면 확대 기능을 제공하여 파형과 주요 대상 영역을 동시에 표시합니다. 사용자는 time/div를 조정하여 표시 영역을 확대할 수 있습니다. 확대 모드에서는 움직이는 확대 화면에서 모든 입력 파형을 자동으로 볼 수 있도록 파형을 재생하거나 일시 중지할 수 있습니다. 사용자는 원하는 각 이벤트를 신속하게 식별할 수 있습니다. 수동 제어 재생 속도와 방향은 사용자 요구 사항에 따라 조정될 수 있습니다. 재생 기능을 중지하려면 "일시 중지"를 누르십시오. "파형 검색"을 사용하면 다양한 단계에서 원하는 모든 이벤트를 빠르게 식별하고 앞뒤로 검사할 수 있습니다. GDS-2000E 시리즈는 신호를 신속하게 검색하고 신호의 세부 사항을 관찰할 수 있습니다. 10M의 긴 메모리 깊이는 완전한 파형 검색 및 분석 기능을 제공합니다.

자동 측정 선택 및 통계 기능의 36개 항목

GDS-2000E 시리즈는 36가지 측정항목을 충실하게 제공합니다. 전압, 전류, 시간, 주파수 및 지연 측정과 같은 매개변수를 기반으로 사용자는 선택할 측정 항목을 결정할 수 있습니다. 단일 디스플레이 화면에서 GDS-2000E 시리즈는 8가지 측정 선택을 제공합니다. 사용자가 검색된 파형의 평균값, 최대값, 최소값 및 표준 편차를 분석하여 신호의 무결성을 보장하고 비정상적인 파형을 식별할 수 있도록 통계 모드를 선택할 수도 있습니다.

디지털 필터 기능

엔지니어들은 전기 회로 테스트에서 신호를 측정하는 동안 잡음 간섭으로 인해 어려움을 겪는 경우가 많습니다. GDS-2000E 시리즈는 하이패스 또는 로우패스 디지털 필터로 설정할 수 있는 디지털 필터 기능을 갖추고 있습니다. 디지털 필터를 사용하면 사용자가 각 채널의 필터 주파수를 독립적으로 설정할 수 있습니다. 추적 기능은 모든 채널에 대해 동일한 필터 주파수를 빠르게 설정합니다.

데이터 로그 기능

사용자는 데이터 로그 기능을 통해 장기간에 걸쳐 파형 변화를 관찰하여 제품의 신뢰성을 확보하거나 산발적으로 나타나는 신호를 측정할 수 있습니다. 데이터 로그 기능은 요구 사항에 따라 기록 시간과 간격을 설정할 수 있습니다. 녹화 시간은 5분부터 100시간까지 선택 가능하며, 녹화 간격은 최소 5초입니다. 기록 데이터의 파형 종류와 채널별 CSV 파일 형식도 선택할 수 있습니다. 데이터는 USB 드라이브, GDS-2000E 시리즈 또는 LAN을 통해 원격 컴퓨터에 저장할 수 있습니다.

I2C/SPI/UART/CAN/LIN 직렬 버스 트리거 및 디코딩 기능 지원

직렬 버스 기술은 현재 임베디드 애플리케이션 설계에 널리 적용되었습니다. 직렬 버스 데이터를 신속하고 정확하게 트리거하고 분석하는 방법은 엔지니어에게 어려운 과제를 안겨주었습니다. GDS-2000E 시리즈는 자주 사용되는 I2C, SPI, UART 직렬 버스 및 자동차 통신에 자주 사용되는 CAN/LIN 버스를 트리거, 디코딩 및 분석하기 위한 직렬 버스 분석 기능과 10M 긴 메모리 깊이를 제공합니다.

파형 검색 기능

사용자는 트리거 조건에 따라 원하는 파형을 빠르게 검색할 수 있습니다. 검색 기능을 활성화하면 트리거 조건에 맞는 위치가 속이 빈 역삼각형으로 표시됩니다. 전체 왼쪽 상단에는 트리거 조건을 충족하는 총 파형 수가 표시됩니다.

사용자는 Edge, 펄스폭, Runt, Rise/Fall, Bus 등 트리거 조건별로 파형 검색을 설정할 수 있습니다. 트리거 조건이 충족되면 속이 빈 역삼각형이 나타납니다. 사용자는 모든 표시를 저장하여 다음 입력 신호와 비교할 수 있습니다.

GDS-2000E 시리즈의 전면 패널은 파형 축소 및 재생/일시 정지 기능을 제어하여 원하는 각 이벤트를 신속하게 식별합니다. 이 기능을 사용하면 사용자는 파형 검색을 편리하게 완료하고 표시를 저장하여 신속한 비교 및 분석을 수행할 수 있습니다.

세그먼트 메모리 기능

메모리 깊이에 대한 가장 이상적인 애플리케이션을 달성하기 위해 GDS-2000E 시리즈에는 내장된 세그먼트 메모리 기능이 있습니다. 분할된 메모리 기능을 통해 사용자는 관찰을 위해 원하는 중요한 신호를 선택할 수 있습니다. 따라서 중요하지 않은 신호는 무시되고 직렬 버스 디코딩이 가능합니다. 펄스 또는 돌입 신호는 신호를 검색할 때 식별할 수 있습니다.

GDS-2000E 시리즈의 세그먼트 메모리 기능을 통해 사용자는 섹션 수를 선택할 수 있습니다. 선택할 수 있는 최대 섹션은 29,000개입니다. 기능을 활성화한 후 사용자는 가변 노브를 돌려 각 세그먼트의 파형을 선택하고 관찰할 수 있습니다. 따라서 메모리 깊이의 궁극적인 적용이 완전히 실현됩니다.

사용자는 "세그먼트 분석"을 선택하여 분석 결과를 편리하게 얻을 수도 있습니다.

1M FFT 주파수 도메인 표시 기능

GDS-2000E 시리즈의 FFT 기능은 보다 정밀한 주파수 영역 표시를 위해 최대 1M 표시를 제공합니다. 이 기능은 Rectangular, Hamming, Hanning, Black-harris 등 4가지 창 표시를 지원합니다. 사용자는 테스트 요구 사항에 따라 주파수 영역 분석을 위한 창 디스플레이를 선택합니다. GDS-2000E 시리즈는 FFT 기능뿐만 아니라 FFTrms, 수직 조정, 로컬 확대 기능도 제공하므로 사용자는 요구 사항에 따라 주파수 영역의 파형을 조정할 수 있습니다. 빠른 파형 업데이트 속도와 파형 검색 기능을 통해 사용자는 주파수 영역의 테스트 결과를 정확하게 관찰할 수 있습니다.

1M FFT 주파수 도메인 표시 기능

통합 디지털 전압계는 3자리 전압계와 5자리 주파수 카운터를 제공합니다. 그 기능에는 AC rms, DC, DC rms, 주기 및 주파수에 대한 테스트가 포함됩니다. 제한된 리소스 하에서 엔지니어는 전압과 주파수를 동시에 모니터링하고 신호 트리거에 대한 복잡한 측정을 수행하여 R&D 효율성을 높일 수 있습니다. 이 기능은 사용자가 실제 문제를 파악하고 시스템 회로를 진단 및 디버깅하는 데 매우 편리합니다.
