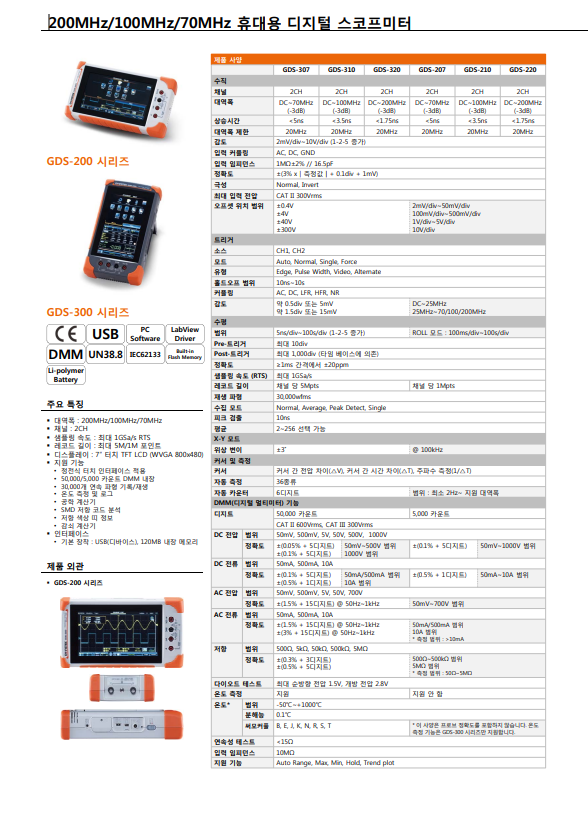

ㆍ핸드헬드 디지털 오실로스코프, GDS-200/300
ㆍ대역폭 : 200MHz/100MHz/70MHz
ㆍ채널 : 2CH
ㆍ샘플링 속도 : 최대 1GSa/s
ㆍ레코드 길이 : 최대 5Mpts(GDS-300)/1Mpts(GDS-200)
ㆍ디스플레이 : 7인치 정전식 터치 TFT LCD (WVGA 800 x 480)
ㆍ인터페이스 : USB
주요 특징
• 200/100/70MHz 휴대용 오실로스코프
• 입력 채널 2개
• 1GSa/s 최대 샘플링 속도
• 채널당 최대 5M 메모리 깊이
• 7인치 800 x 480 풀 터치 패널 정전식 LCD 다중 지점 제어, 가로 및 세로 디스플레이
• 50,000카운트 DMM 내장
• 30,000개의 연속 파형 기록 로깅 기능, 언제든지 측정 결과 재생
• 온도 측정 및 로깅 기능
• 내장형 엔지니어링 계산기, SMD 저항 코딩, 색상 코딩 정보 및 감쇠기 계산 애플리케이션 소프트웨어
• 절연 효과를 달성하기 위한 옵션 차동 프로브

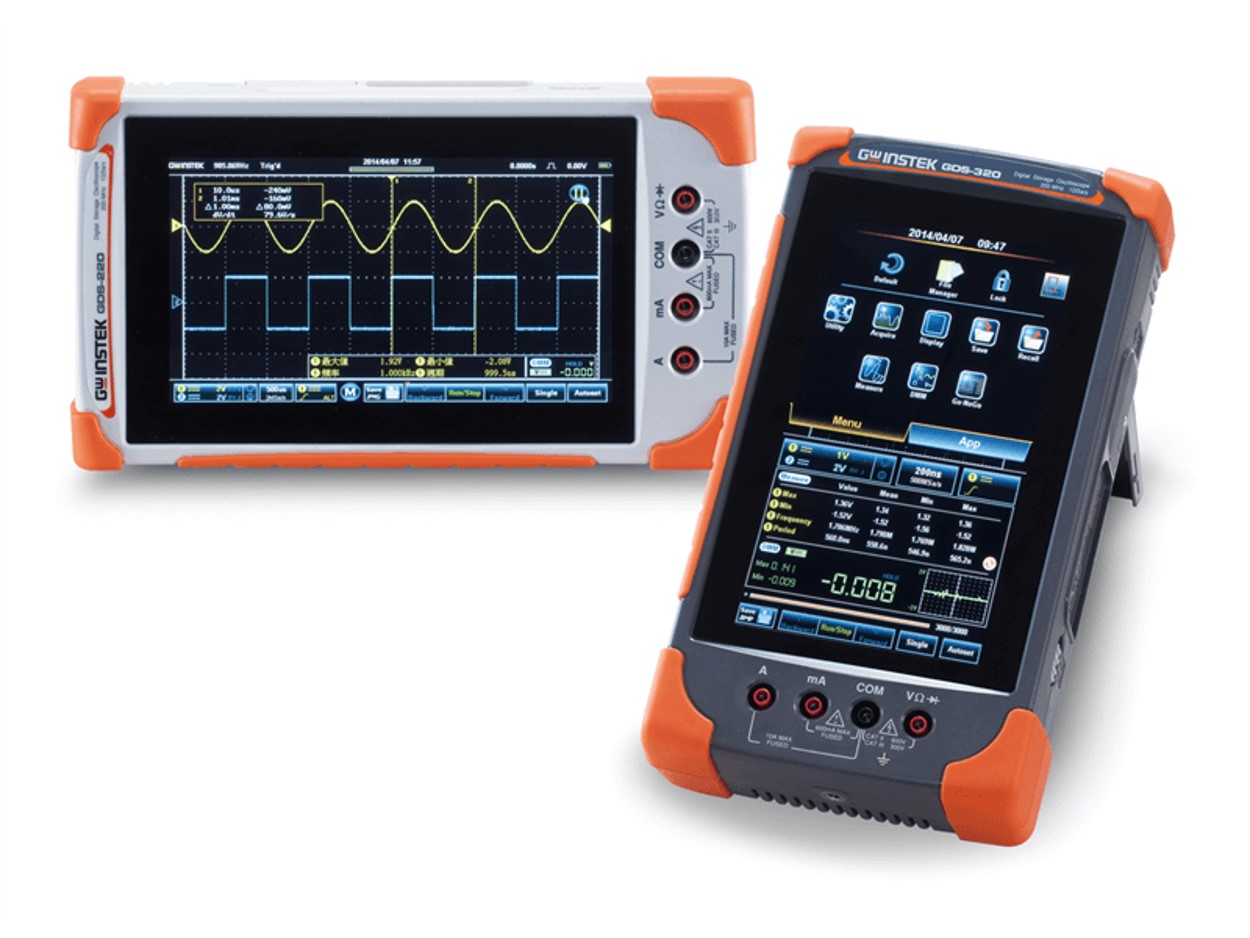

GW Instek이 개발한 신개념 컴팩트 디지털 오실로스코프인 GDS-200/300 시리즈 핸드헬드 오실로스코프는 가로 및 세로 방향으로 배치할 수 있는 7인치 정전식 풀 터치 패널 LCD를 탑재했습니다.
재충전 배터리 설계로 인해 이 시리즈는 현장 작업에서 쉽게 작동할 수 있습니다.
GDS-200/300 시리즈는 실험실, R&D, 대형 전기 시스템 테스트, 전력 제품 테스트, 모터 테스트, 태양광 배터리 검사 및 수리, 항상 현장에 근무하는 유지 보수 인력에 적용할 수 있습니다.
두 개의 아날로그 신호 입력 채널을 갖춘 GDS-200/300 시리즈에는 70MHz, 100MHz 및 200MHz 대역폭을 제공하는 고급 및 표준 모델이 있습니다.
채널당 최대 샘플링 속도는 1GSa/s이고 메모리 깊이는 5Mpts입니다.
GDS-300 시리즈 오실로스코프에는 AC 및 DC 전압과 전류, 온도를 동시에 측정하고 모니터링할 수 있는 50,000카운트 DMM과 GDS-200 5,000카운트 DMM이 장착되어 있습니다.
엔지니어가 기본 회로 신호를 측정하면서 표준 전기 매개변수를 효과적으로 모니터링할 수 있도록 장기간의 추세 플롯도 그릴 수 있습니다.
옵션인 40MHz 이중 채널 차동 프로브는 엄격한 전원 및 접지 환경에서 측정 시스템에 대해 동등한 절연 결과를 얻을 수 있습니다.
사용자는 또한 오실로스코프를 파형 이미지와 원시 데이터를 저장하는 매우 편리한 USB 저장 장치로 쉽게 적용할 수 있습니다.
또한 오실로스코프를 스마트폰과 연결하여 기록된 데이터를 전송할 수 있습니다.
엔지니어들은 다양한 애플리케이션 소프트웨어를 통해 GW Instek 오실로스코프의 사려 깊은 디자인을 알고 있습니다.
고급 DMM 기능과 GO/NOGO 템플릿 편집을 통해 사용자는 다양한 고급 측정 기능을 수행할 수 있습니다.

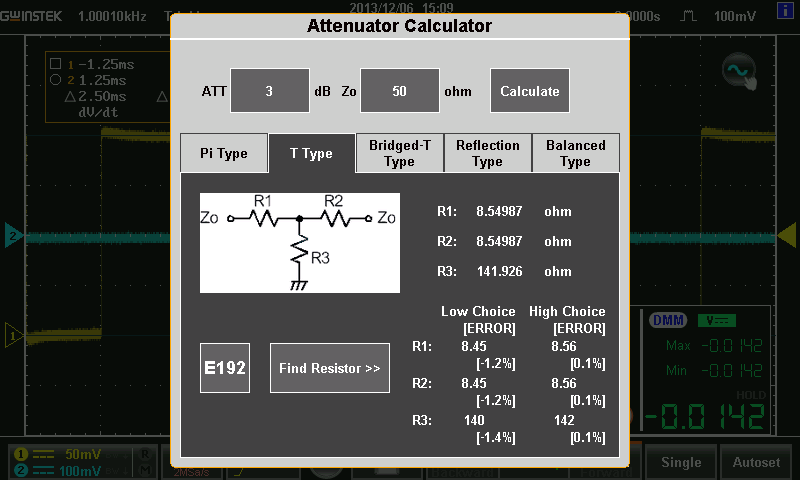

엔지니어링 계산기, 감쇠 계산 분석 및 저항 표시 분석은 사용자가 강력하고 포괄적인 기술 통합 개념을 보여주는 보조 기능을 적용하는 데 도움이 됩니다.
풀 터치 패널 정전식 LCD
GDS-200/300 시리즈 오실로스코프는 풀 터치 패널 정전식 LCD를 채택했습니다.
스마트폰 폭발 시대에 GW Instek은 사용자를 풀 터치 패널 측정 시대로 안내할 수도 있습니다.

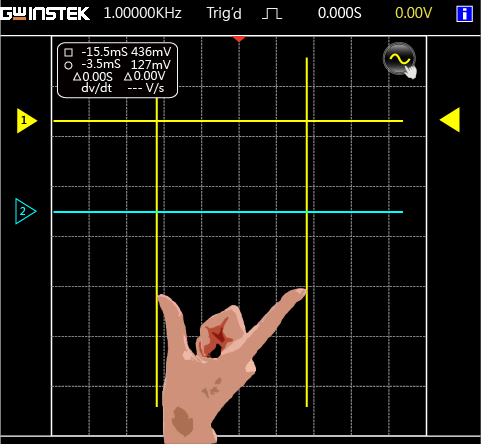

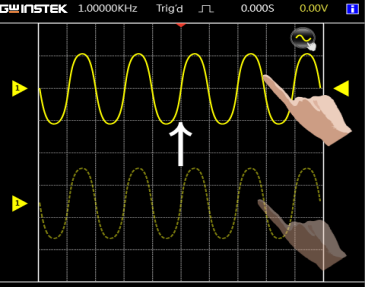

사용자는 손가락 하나만으로 파형을 위아래로 이동할 수 있을 뿐만 아니라 트리거 라인 위치도 이동할 수 있습니다.
2점 터치 패널도 적용됐다.
엔지니어는 두 손가락을 사용하여 수직 전압 레벨을 조정하고 시분할 규모를 확대하거나 좁힐 수 있습니다.
새로운 터치 패널과 신속한 응답으로 측정 개념이 새롭게 바뀌었습니다.
또한 한 손가락으로 드래그하는 메뉴 선택을 통해 사용자는 직관에 따라 필요한 측정 기능을 찾고 언제 어디서나 다이어그램과 데이터를 저장하고 검색할 수 있습니다.

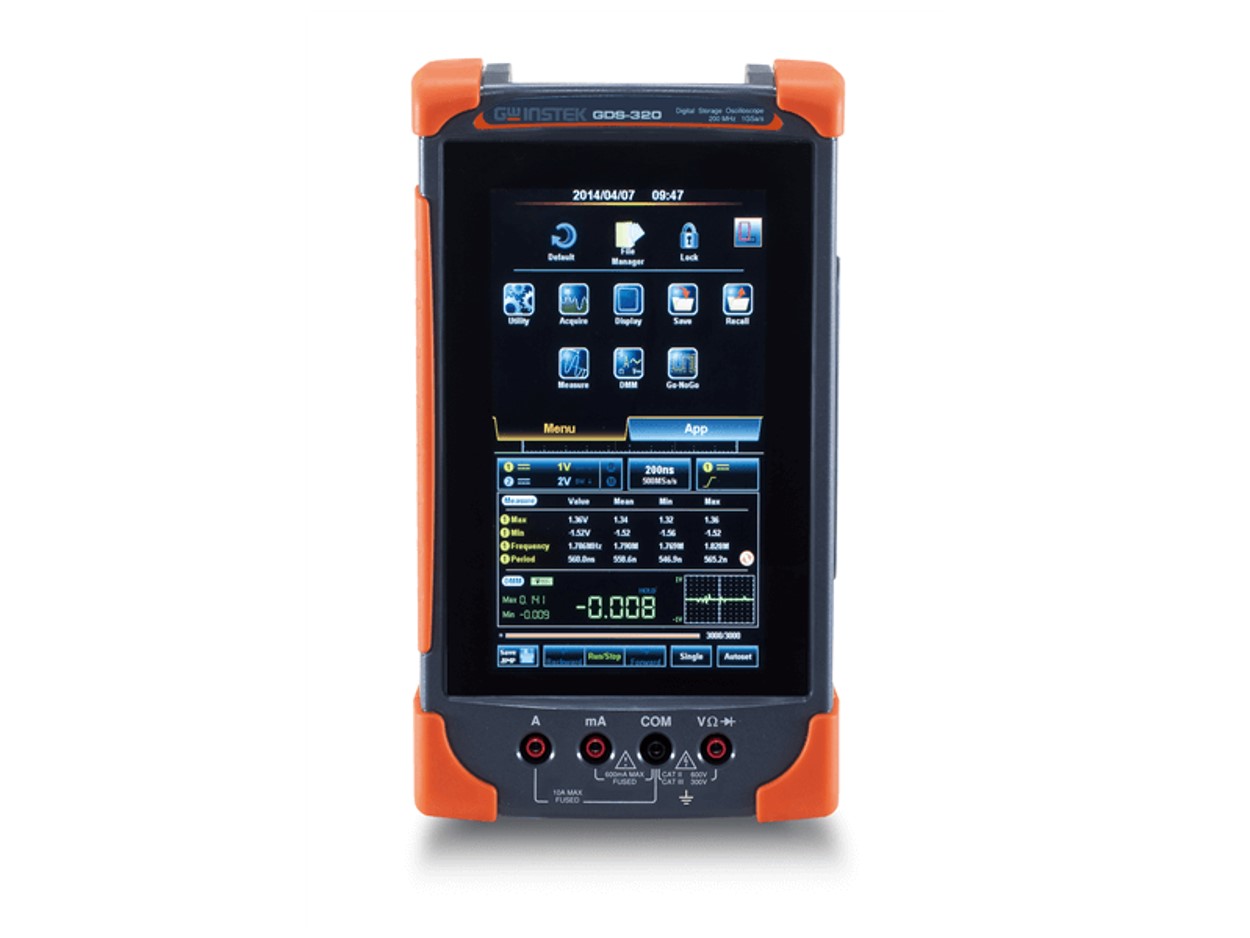

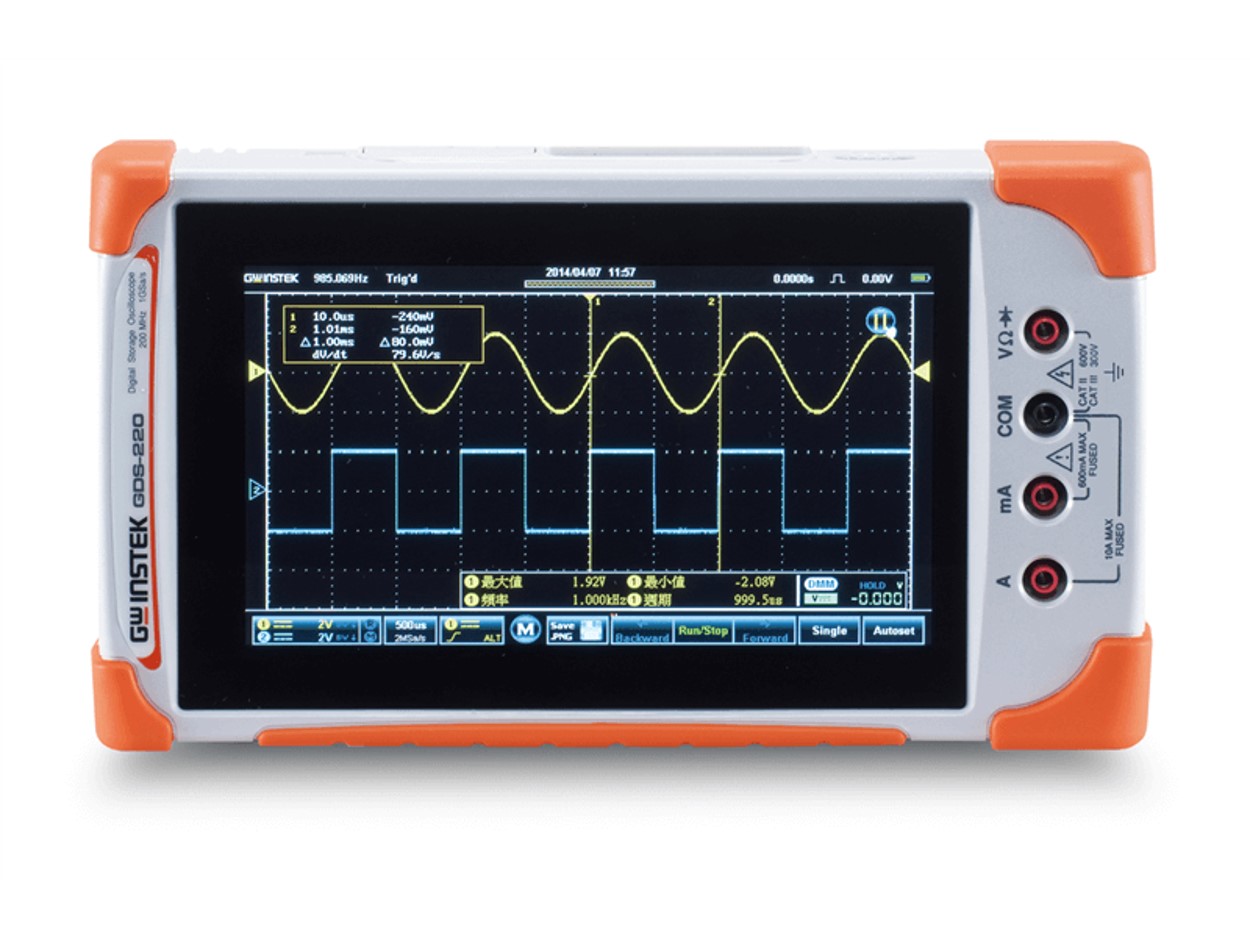

인물/가로 디스플레이
GDS-200/300 시리즈 오실로스코프는 세로 및 가로 디스플레이를 허용합니다.
엔지니어는 다양한 환경에서 다양한 요구 사항을 가지고 있습니다.
현장 테스트 및 측정이 필요한 경우 엔지니어는 환경 제한 및 통합 기능 강조로 인해 측정을 수행하기 위해 세로형 디스플레이가 필요한 경우가 많습니다.
파형 측정과 DMM을 동시에 작동할 수 있습니다.
실내 테스트 및 측정이 필요한 경우 엔지니어는 안정적인 측정과 가로 디스플레이로 응답하는 대형 화면이 필요한 경우가 많습니다.
7인치 전체 측정 화면은 안정적인 데스크탑 오실로스코프로도 적용할 수 있습니다.

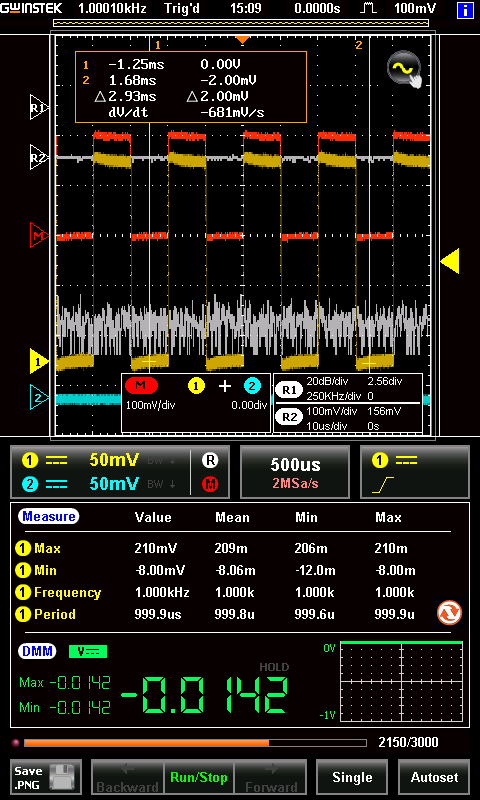

오실로스코프와 DMM 동시 활용
기존 오실로스코프는 통합 시스템 회로 측정을 수행하는 사용자의 요구 사항을 충족할 수 없습니다.
막대한 테스트 요구 사항을 처리하기 위해 기존 오실로스코프와 함께 작동하려면 하나의 추가 DMM이 필요한 경우가 많습니다.
GDS-200/300 시리즈 오실로스코프는 오실로스코프와 DMM의 기능을 통합하여 동시 측정을 수행합니다.
시스템 회로 파형 분석에서 GDS-200/300은 DMM을 사용하여 주변 구성 요소의 기본 전압 및 전류를 측정할 수 있어 사용자에게 매우 강력한 테스트 통합을 제공합니다.

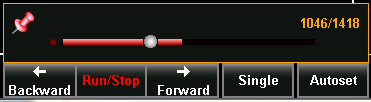

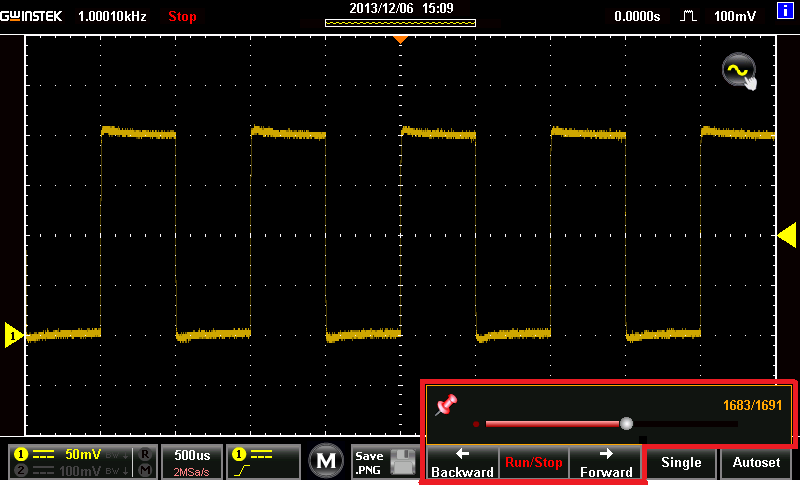

30,000개의 파형 기록 재생 기능
GDS-200/300 시리즈 오실로스코프에는 30,000개의 파형 기록 재생 기능이 내장되어 있습니다.
이 기능을 통해 엔지니어는 장기간에 걸쳐 회로를 모니터링할 수 있습니다.
30,000개의 파형 기록이 완료되면 이력 기록을 반복해서 재생할 수 있습니다.
간헐적으로 나타나는 비정상적인 파형은 사용자에게 매우 강력한 검색 및 디버깅 무기를 제공하는 이 기능을 통해 식별할 수 있습니다.
옵션 차동 프로브
많은 엄격한 테스트 및 측정 환경에서 시스템 전원 절연 및 접지 문제가 주요 문제 중 하나가 되었습니다.
잘못된 절연 및 접지는 회로 시스템 안전에 심각한 영향을 미칩니다.
GDS-200/300 시리즈 오실로스코프의 옵션 차동 프로브는 측정 시스템에 대해 동등한 절연 결과를 얻을 수 있으며 접지 문제가 없습니다.
오늘날의 경제적 제약 속에서 차동 프로브를 사용하여 격리 결과를 얻는 것이 최선의 선택 중 하나입니다.

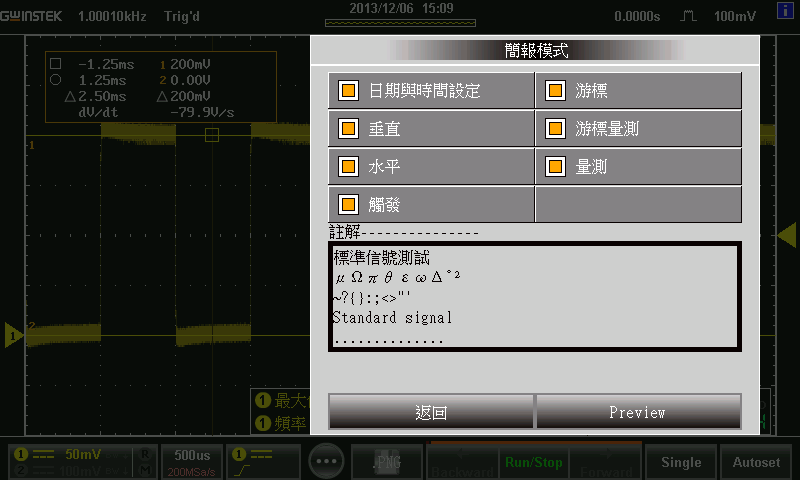

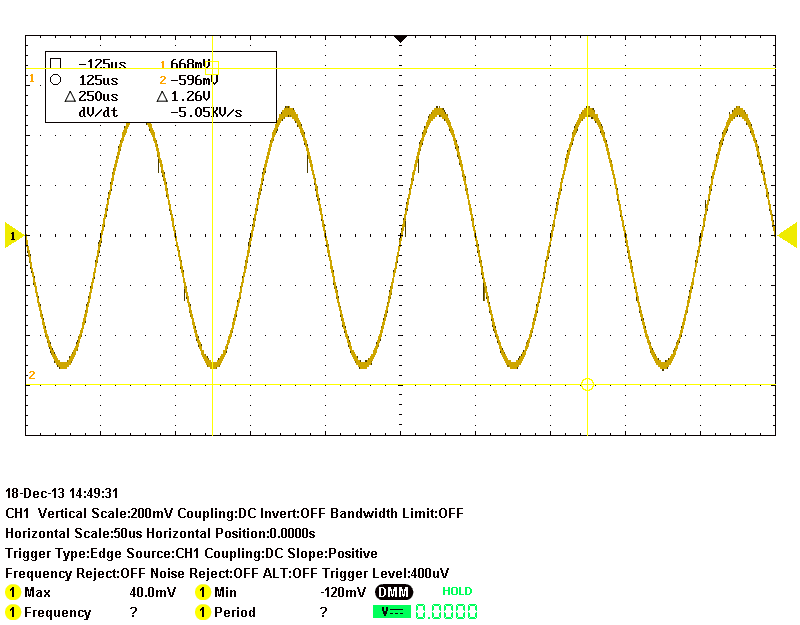

브리핑 자료 편집
엔지니어나 학생은 업무나 수업 요구 사항에 대한 브리핑 자료를 작성하는 경우가 많습니다.
브리핑의 완전성과 편의성이 사용자의 성과를 결정하는 경우가 많습니다.
GDS-200/300 시리즈 오실로스코프는 매우 강력한 브리핑 자료 편집 기능을 제공합니다.
브리핑 자료를 편집하기 전에 사용자는 날짜, 시간, 커서 등 다양한 테스트 및 배경 조건을 선택할 수 있습니다.
또한 측정 매개변수는 다양한 요구 사항에 따라 결정될 수도 있습니다.
이 고객 제작 기능은 전체 파형을 표시할 뿐만 아니라 작업 및 수업 요구 사항에 대한 주요 통신 브리지가 되는 주변 매개변수도 제공합니다.
GO/NOGO 템플릿 편집
많은 구성 요소 또는 시스템 제조업체는 품질 관리 또는 생산을 위해 GO 및 NOGO 제품 분석을 요구합니다.
GDS-200/300 시리즈 오실로스코프에는 GW Instek의 다른 오실로스코프와 동일한 GO/NOGO 기능이 있습니다.
이 기능은 GO 또는 NOGO 결과 계산을 수행하기 위해 측정된 파형을 기반으로 해당 파형 템플릿을 설정합니다.

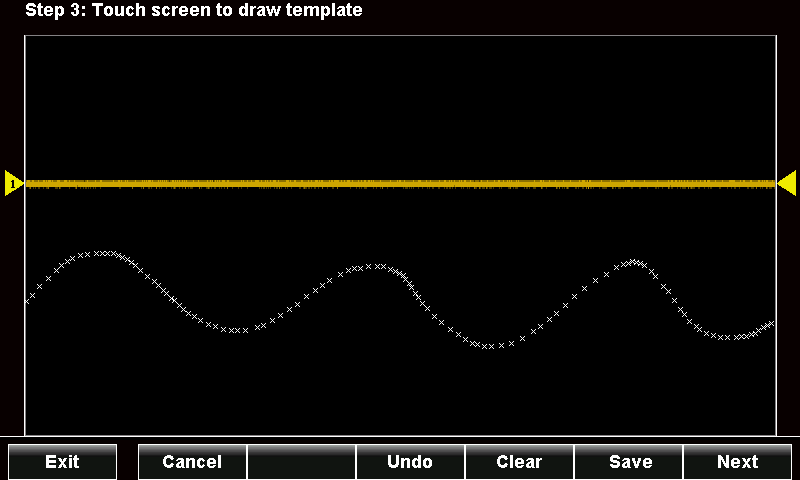

또한 GDS-200/300에는 템플릿 편집 기능이 있습니다.
사용자는 테스트나 환경 조건에 따라 템플릿을 자유롭게 편집할 수 있을 뿐만 아니라 천장과 바닥의 경계를 다르게 설정하여 GO/NOGO 기능을 더욱 다양하고 사용자 친화적으로 만들 수 있습니다.
도구 전기 엔지니어가 자주 사용하는 도구
GDS-200/300 시리즈 오실로스코프에는 다양한 애플리케이션 소프트웨어가 내장되어 있어 사용자에게 매우 사려 깊은 보조 도구를 제공합니다.

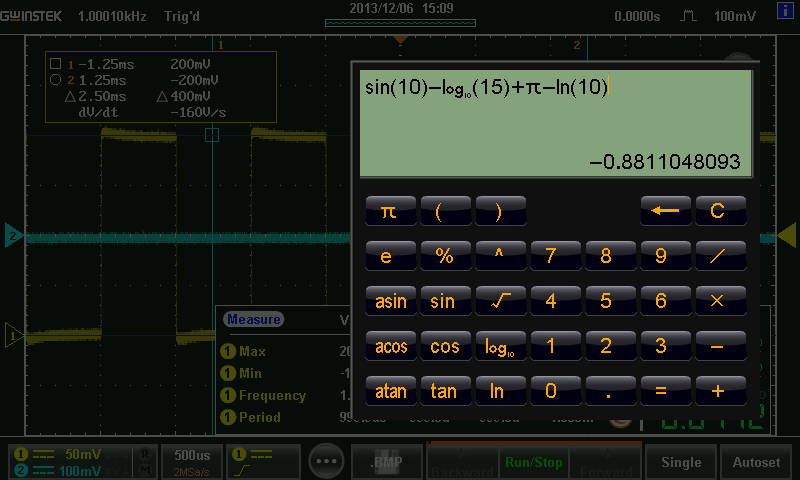

지루한 회로 설계 과정에서 엔지니어링 계산기 소프트웨어는 엔지니어가 회로 응답과 매개변수 값을 철저하게 이해할 수 있도록 기본부터 고급까지 수학적 계산 기능을 제공합니다.

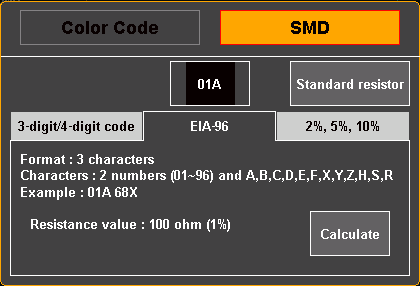

저항 계산 소프트웨어는 다양한 표면 내장 저항 코드에 대한 정확한 저항 값을 제공할 뿐만 아니라 색상 코딩 저항 값 조회 기능도 제공합니다.
학생부터 수석 전기 엔지니어까지 사용자를 위한 매우 강력한 보조 도구입니다.

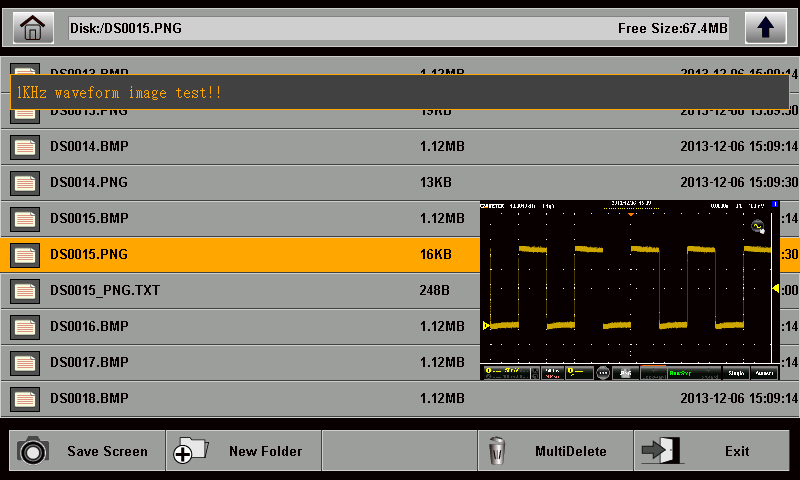

이미지 저장 및 미리보기 기능
GDS-200/300 시리즈 오실로스코프는 화면 이미지와 미리보기 이미지를 기록할 수 있습니다.
많은 복잡한 테스트 및 측정 환경에서 엔지니어가 이미지가 저장된 후 즉시 컴퓨터에서 이미지를 관찰할 수 없는 경우
이미지 미리보기 기능을 통해 사용자는 파일이 올바른지 즉시 확인할 수 있습니다.
사전 관찰 작업도 사용자에게 매우 편리합니다.
USB 저장 장치로 사용
엔지니어가 파형 측정 및 보고서 편집을 마치면 GDS-200/300 시리즈 오실로스코프를 USB 저장 구성 요소로 사용하여 파일을 검색하고 저장할 수 있습니다.
간단히 말하면, 사용자는 USB 연결 케이블을 사용하여 GDS 200/300을 PC 또는 휴대용 장치에 연결하여 후속 조치에 필요한 파일을 검색할 수 있습니다.
오늘날 스마트폰은 어디에나 존재하며, GDS-300/200의 스크린샷과 측정 결과는 스마트폰을 통해 전송될 수 있어 많은 수고를 덜 수 있습니다.
온도 측정 및 로깅 기능
GDS-300 시리즈 오실로스코프에 내장된 온도 측정 및 로깅 기능을 통해 사용자는 전기 부품 및 전기 시스템에 대한 체계적인 온도 측정 및 로깅을 수행할 수 있습니다.
이 기능은 다양한 온도 측정 프로브와 함께 배치될 수 있습니다.
B,E,J,K,N,R,S,T 열 결합 측정 프로브도 지원되어 섭씨 및 화씨 규모의 온도 측정을 수행할 수 있습니다.
사용자는 또한 추세 플롯 편집을 사용하여 장기간 온도 모니터링을 수행할 수 있습니다.
품질 보증 및 테스트 부서를 위한 간단하고 편리한 측정 도구입니다.
