주요 기능
721 정밀 압력 교정기는 16psi1.1bar) 또는 36psi(2.48bar)의 저압력 센서 중 하나를 선택하여 구성한 다음
7개의 고압력 범위 100, 300, 500, 1000, 1500, 3000, 5000psi(6.9, 20, 24.5, 69, 103.4, 200, 345bar) 중 하나를 추가할 수 있습니다.
ㆍ가스 유량 교정(Custody transfer)용으로 적합
ㆍ0.025%의 정밀도를 자랑하는 두 개의 스테인리스 스틸 절연 압력 센서

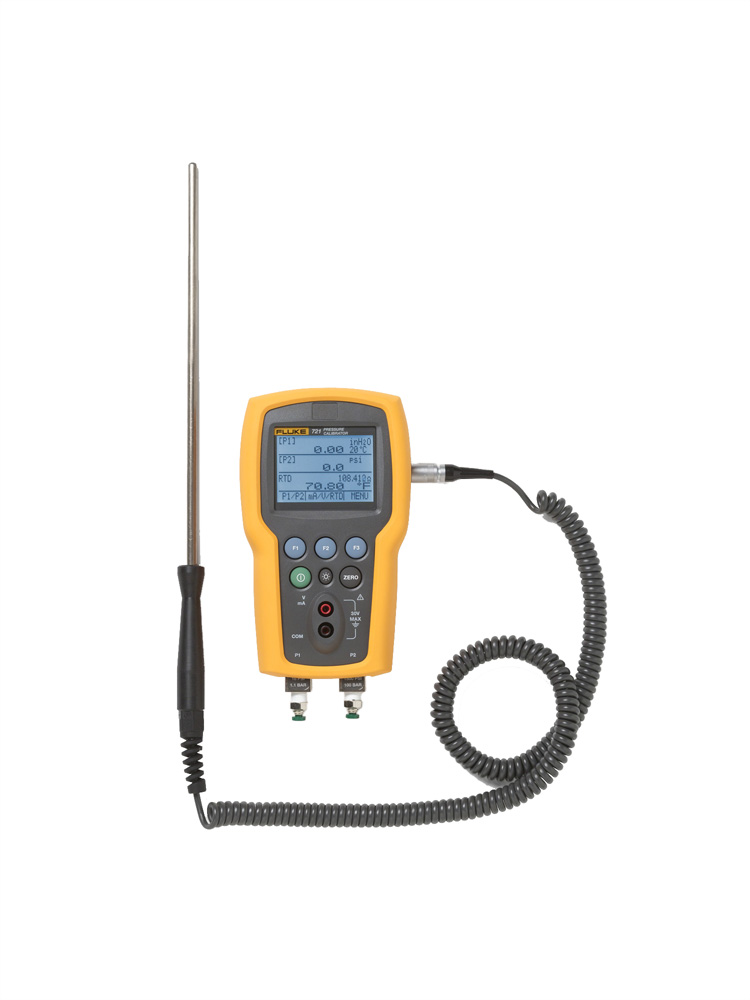

ㆍ온도 측정용 Pt100 RTD 입력(프로브 선택 가능)
ㆍ4~20mA 신호 측정 가능

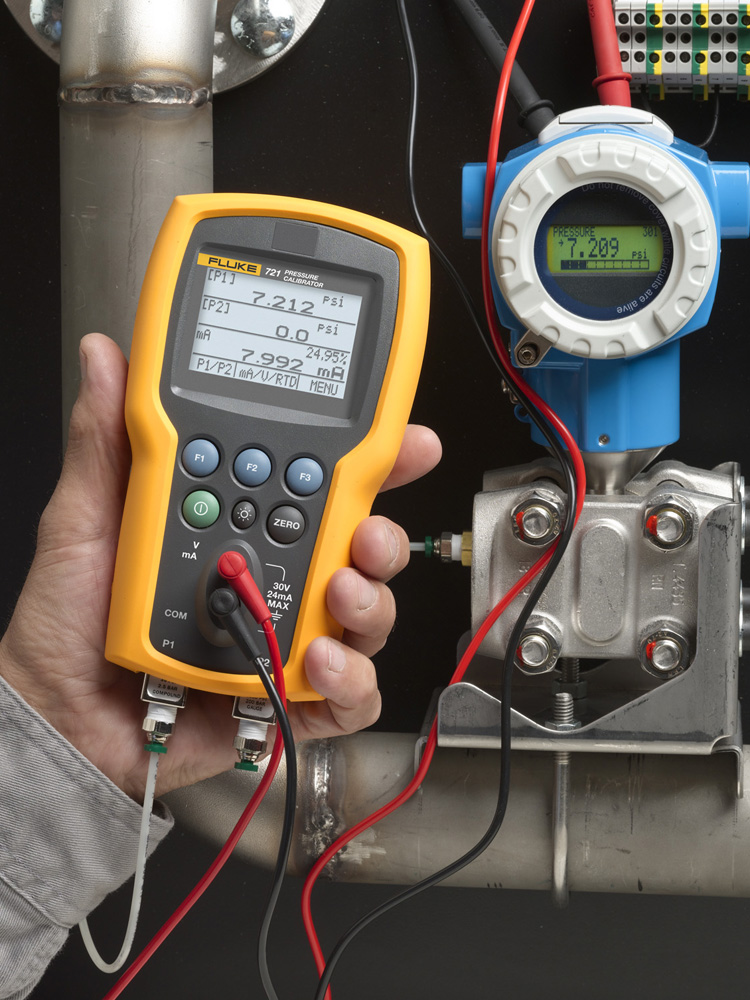

ㆍ내부 24V 루프 전원 공급 장치로 테스트 시 트랜스미터에 전력 공급
ㆍ최대 30V DC 측정, 24V 루프 전원 공급 장치 사용 가능
ㆍ외부 700 시리즈 압력 모듈(29개 모듈)에 연결하여 압력 측정 범위 확장
ㆍ대형 백라이트 그래픽 디스플레이에 동시에 최대 3개의 입력 표시 가능
ㆍ5개의 기기 설정 저장 후 호출하여 사용 가능
상거래용 압력 교정 및 온도 측정

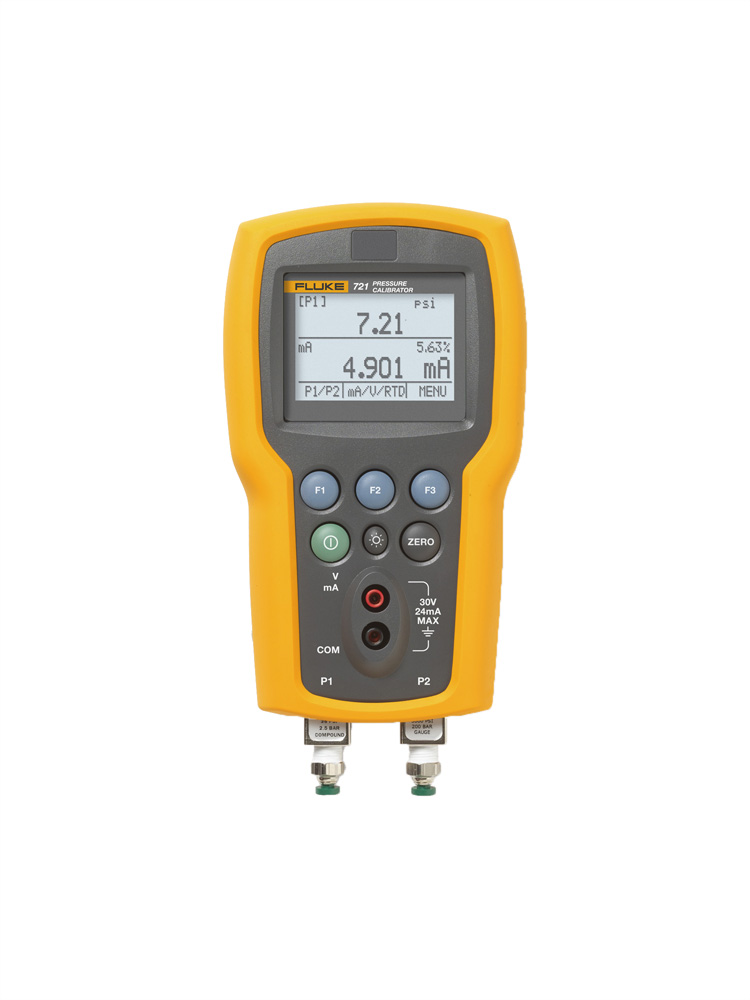

Fluke 721 정밀 압력 교정기는 가스 상거래에 이상적인 도구로,
두 개의 절연 압력 센서가 장착되어 있어 정압과 차압을 하나의 도구로 동시에 측정할 수 있습니다.
| 사양(1년) |
| Fluke-721-1601 | 범위 | 분해능 | 정확도 |
| 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| -12psi~+100psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~6.9bar | 0.0001bar |
| Fluke-721-1603 | 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| -12psi~+300psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~20bar | 0.001bar |
| Fluke-721-1605 | 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~34.5bar | 0.001bar |
| Fluke-721-1610 | 저압력 센서 |
| 0psi~+1000psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~69bar | 0.001bar |
| 고압력 센서 |
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~34.5bar | 0.001bar |
| Fluke-721-1615 | 범위 | 분해능 | 정확도 |
| 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+1500psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~103.4bar | 0.001bar |
| Fluke-721-1630 | 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+3000psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~200bar | 0.01bar |
| Fluke-721-1650 | 저압력 센서 |
| -14psi~+16psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar-1.1bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+5000psi, | 0.1psi, | 전체 스케일의 0.035% |
| 0.00bar~345bar | 0.01bar |
| Fluke-721-3601 | 범위 | 분해능 | 정확도 |
| 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| -12~+100psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~6.9bar | 0.0001bar |
| Fluke-721-3603 | 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| -12psi~+300psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~20bar | 0.001bar |
| Fluke-721-3605 | 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| -12psi~+500psi, | 0.01psi, | 풀 스케일의 0.025% |
| -0.83bar~34.5bar | 0.001bar |
| Fluke-721-3610 | 범위 | 분해능 | 정확도 |
| 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+1000psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~69bar | 0.001bar |
| Fluke-721-3615 | 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+1500psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~103.4bar | 0.01bar |
| Fluke-721-3630 | 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+3000psi, | 0.1psi, | 풀 스케일의 0.025% |
| 0.00bar~200bar | 0.01bar |
| Fluke-721-3650 | 저압력 센서 |
| -14psi~+36psi, | 0.001psi, | 풀 스케일의 0.025% |
| -0.97bar~2.48bar | 0.0001bar |
| 고압력 센서 |
| 0psi~+5000psi, | 0.1psi, | 전체 스케일의 0.035% |
| 0.00bar~345bar | 0.01bar |
| 일반 사양 |
| 장비 설정 호출 | 가장 최근에 사용한 전원의 설정 |
| 환경 | 작동 온도 -10°C - +50°C |
| 보관 온도(배터리 제외) |
| 고도 | 2,000m |
| IP 등급 | IP-40 |
| 전원 요구 사항 | 6.0V DC |
| 배터리 수명 | 35시간 이상(일반 사용 시) |
| 배터리 요구 사항 | 표준 AA 배터리 셀 4개 |
| 치수(높이x너비x길이) | 20 x 11 x 5.8cm(7.9 x 4.3 x 2.3인치) |
| 무게 | 03539kg(1lb 3oz) |
| 커넥터/포트 압력 | 2개(1/8인치 NPT, 700P 시리즈 압력 모듈, RTD 프로브) |
| 전기 및 온도 측정(1년) |
| 기능 | 범위 | 분해능 | 정확도 |
| mA 측정 | 0~24mA | 0.001mA | 판독값의 ±0.015% |
| ±0.002mA |
| V DC 측정 | 0 - 30 V DC | 0.001V | 판독값의 ±0.015% |
| ±0.002 V |
| 온도 측정(RTD/Ohms)¹ | -40 °C~150 °C
(-40 °F ~ 302 °F)
| 0.01°C, 0.01°F | 판독값의 ±0.015% |
| ±0.02Ω |
| ±0.1 °C(±0.2 °F) |
720 RTD 프로브 액세서리 사용 시 ±0.25°C(±0.45°F)의
불확도 포함 |
| 루프 전원 공급 | 24 V | 해당 없음 | 24V에서 24mA |
1. 온도 측정 시 액세서리로 제공되는 Fluke-720RTD Pt-100 RTD 프로브(옵션)가 필요합니다.
온도의 영향
15°C~35°C의 온도에서 모든 기능의 정밀도는 전혀 영향을 받지 않음
15°C~35°C를 벗어난 온도에서 ±0.002% F.S./°C 추가 |
사용되는 공학 압력 단위:
psi, bar, mbar, kPa, kgcm2, cmH2O @4°C,
cmH2O @20°C, mH2O @4°C,
mH2O @20°C, inH2O @4°C,
inH2O @20°C, inH2O @60°F,
mmHg @0°C, inHg @0°C,
ftH2O @4°C, ftH2O @20°C, ftH2O @60°F |
