주요 기능
ㆍ±10 inH2O/2.5 kPa~10000 psi/69 MPa까지 정밀한 측정
ㆍ4가지 절대 압력 측정 범위: 15 PSIA(103 kPa), 30 PSIA(207 kPa), 100 PSIA(690 kPa), 300 PSIA(2 MPa)
ㆍ압력 측정 정확도 전체 눈금의 0.05%, 0.02% 옵션
ㆍ전류 측정 범위: 0~24mA
ㆍ전압 측정 범위: 0-30VDC
ㆍ0.01%의 전류 및 전압 정확도
ㆍ강력한 HART 통신, HART 7 지원
ㆍ24V 루프 전원, 외부 전원 공급 장치 필요 없음
ㆍ리튬 배터리 수명: 25시간 연속(24V 루프 전원 없음) 또는 8시간 연속(24V 루프 전원)
ㆍ최대 128개의 보정 데이터 세트 저장
ㆍIP(Ingress Protection): IP54
ㆍ1미터 낙하 테스트
ㆍ3년 제품 보증
작업대 또는 현장용 소형 스마트 압력 솔루션

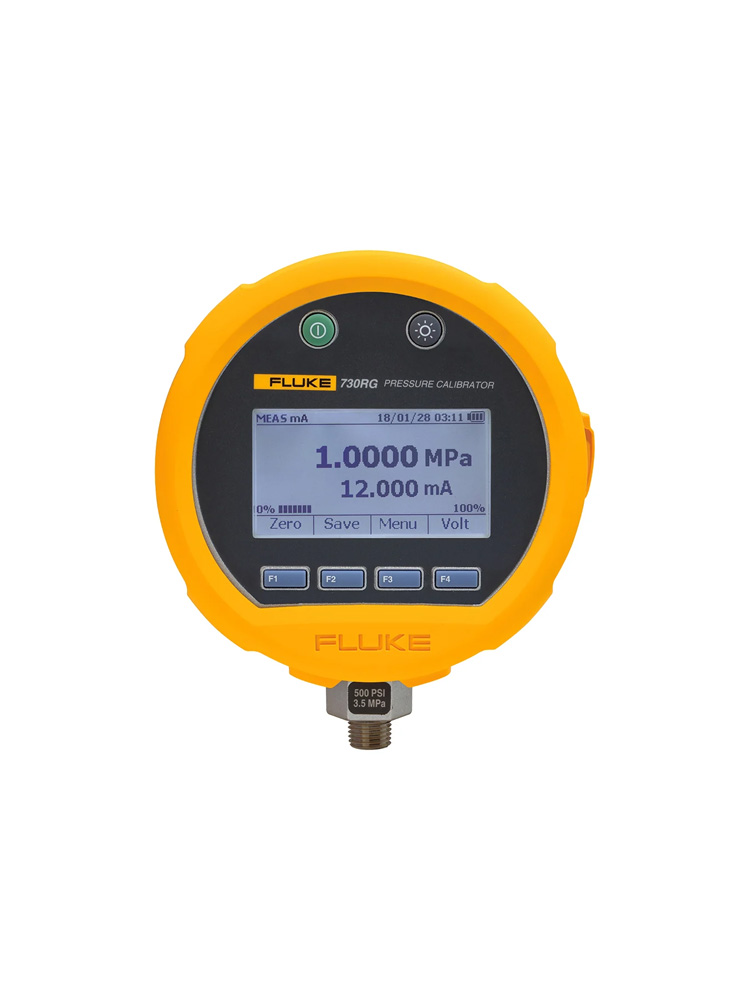

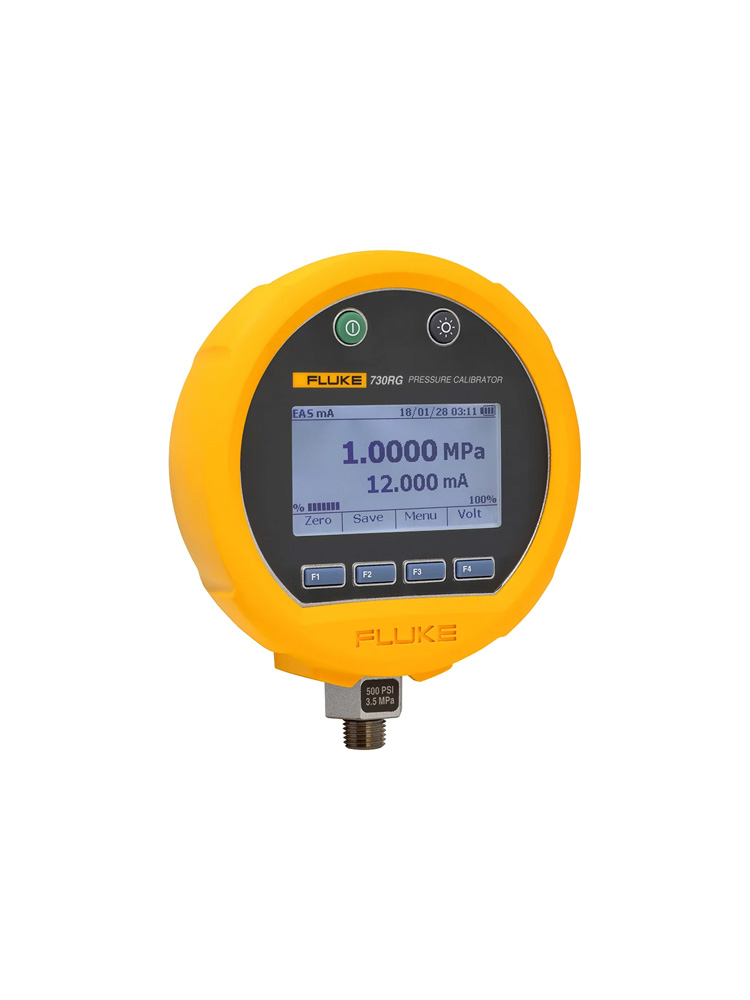

Fluke 730G 스마트 디지털 압력 교정기는 정밀 테스트 게이지의 성능과 루프 교정기의 성능을 결합하며
내부 HART 통신 기능도 포함합니다.
Fluke 730G는 압력 테스트 펌프와 함께 사용할 경우 압력 게이지, 압력 스위치 및 압력 트랜스미터를 테스트할 수 있는
매우 정확한 고효율 교정기가 되어 기기 매장, 게이지 랩 및 압력 실험실에 이상적입니다.
기본 장착된 HART 통신: 통합된 HART 통신 기능은 사용이 쉬우며 연결을 위한 추가 도구 없이 HART를 직접 조정할 수 있습니다.
정밀 압력 및 전류 측정: 730G 시리즈는 0.02%의 고정밀 압력 측정 정확도와 0.01%의 전류 측정 정확도를 제공하여
압력 실험실을 설정하고 정확한 압력 보정 결과를 얻기 위한 요구 사항을 충족합니다.
ㆍ직관적인 작동 및 간편한 사용: 고급 LCD 디스플레이와 듀얼 잭 디자인이 보다 편리하고 효율적인 사용자 환경을 제공합니다.
ㆍ종이 없는 테스트 및 보고: 730G/PCSW 관리 소프트웨어(옵션)를 사용하면 테스트 보고서를 자동으로 생성하고 결과를 문서화할 수 있는 전자 테스트 기능을 사용할 수 있습니다.
Fluke 730G/PCSW 소프트웨어
ㆍ압력 보정의 종이 없는 관리: 보정 데이터를 기록하고, 보정 테스트를 자동화하고, 보정 보고서를 생성합니다.
ㆍ자산 관리: 테스트된 장비 및 압력 표준을 손쉽게 관리합니다.
ㆍ지원되는 압력 장치에는 아날로그 압력 게이지, 디지털 압력 게이지, 압력 트랜스미터, 압력 센서 및 압력 스위치가 있습니다.

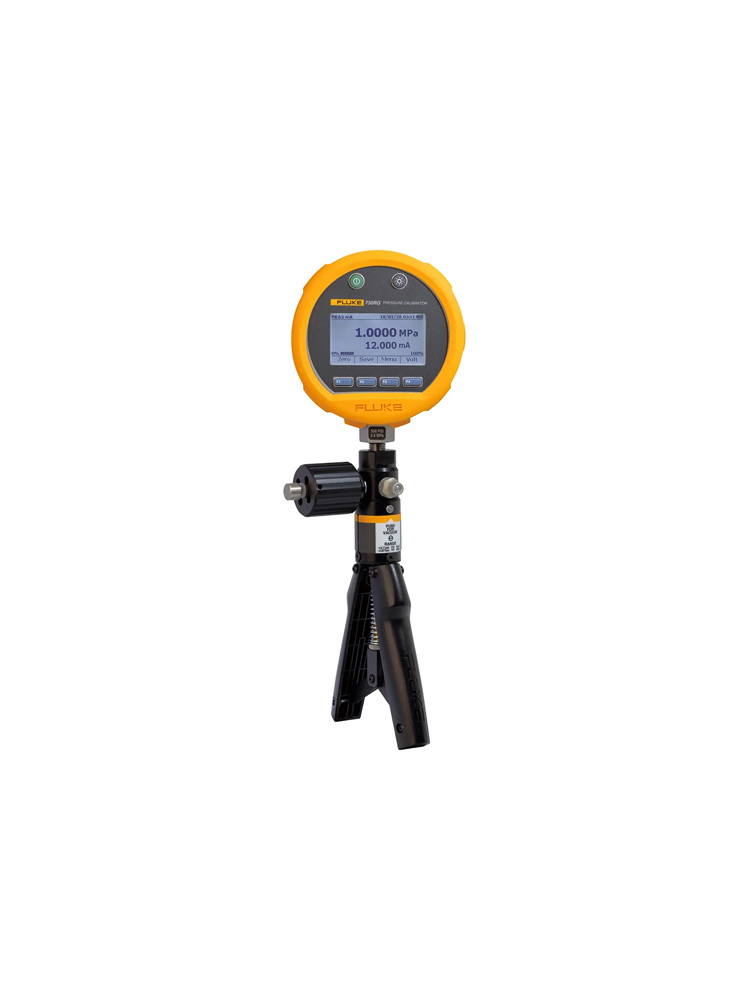

테스트 펌프 키트를 사용하여 압력 테스트 기능 향상
Fluke-700PTPK 공압 테스트 펌프 키트:
ㆍ1000psi(69bar) 이하의 Fluke-730G 시리즈 게이지와 함께 사용
ㆍ700PTP-1 테스트 펌프로 최대 600PSI(40bar)의 압력 생성
ㆍ730G 시리즈 게이지를 함께 제공된 PTP-1 수동 펌프에 직접 연결
ㆍ테스트용 압력 장치에 연결할 수 있는 호스 및 어댑터 포함
ㆍ펌프와 게이지를 분리할 필요가 없고 펌프와 게이지를 안전하게 보호할 수 있는 하드 케이스 제공
ㆍFluke-700HTPK 유압 테스트 펌프 키트
ㆍ모든 Fluke-730G 시리즈 게이지, 1000psi(69bar) 이상과 함께 사용
ㆍ700HTP-2 테스트 펌프로 최대 10,000psi(690bar)의 압력 생성
ㆍ730G 시리즈 게이지를 HTP-2 수동 펌프에 직접 연결
ㆍ테스트용 압력 장치에 연결할 수 있는 700HTH-1 호스 및 어댑터 제공
ㆍ펌프와 게이지를 분리할 필요가 없고 펌프와 게이지를 안전하게 보호할 수 있는 하드 케이스 제공
| 기술 사양 |
| 압력 사양: 전체 스케일의 0.02%(730RG), 전체 스케일의 0.05%(730G) |
| 전류 사양: 판독값의 0.01% |
| 모델 | 범위 | 분해능 | 정확도1 | 버스트 압력 |
| 730G01 | -10~+10 inH2O | 0.001 inH2O |
정압 범위의 ±0.2%2
진공 범위의 ±0.2%2
| 3psi, |
| -20~20mbar | 0.001mbar | 210mbar |
| -2.49~2.49kPa | 0.0001kPa | 20.6kPa |
| 730G02 | -1~+1psi | 0.0001psi | 5 psi, |
| -70~70mbar | 0.001mbar | 350 mbar |
| -6.89~6.89kPa | 0.0001kPa | 34.4 kPa |
| 730G04 | -14~15psi | 0.001psi |
정압 범위의 ±0.05%
진공 범위의 ±0.1%
| 60 psi |
| -0.97~1bar | 0.0001bar | 4 bar |
| -97~103kPa | 0.01kPa | 413.6 kPa |
| 730G05 | -14~30 psi | 0.001psi | 120 psi |
| -0.97~2 bar | 0.0001bar | 8 bar |
| -97~206 kPa | 0.01kPa | 827.3 kPa |
| 730G06 | -12~100 psi | 0.01 psi, 0.0001 bar | 400psi |
| -0.83~6.9 bar | 26bar |
| -83~690 kPa | 2.757MPa |
| 730G27 | -12~300psi | 0.01 psi | 1200 psi |
| -0.83~20bar | 0.001 bar | 80 bar |
| -83~2MPa | 0.1 kPa | 8.273 MPa |
| 730G07 | -12~500psi | 0.01 psi | 2000 psi |
| -0.83~34bar | 0.001 bar | 138 bar |
| -83~3.4MPa | 0.1 kPa | 13.789 MPa |
| 730G08 | -14~1000psi, | 0.01 psi | 4000 psi |
| -0.97~69bar | 0.001 bar | 266 bar |
| -97~6900kPa | 0.1 kPa | 27.579 MPa |
| 730G10 | -14~2000psi, | 0.1 psi | 8000 psi |
| -0.97~140bar | 0.01 bar | 550 bar |
| -97~14MPa | 1 kPa | 55.158 MPa |
| 730G29 | -14~3000psi, | 0.1 psi | 10000 psi |
| -0.97~200bar | 0.01 bar | 690 bar |
| -97~20MPa | 1 kPa | 68.947 MPa |
| 730G30 | -14~5000psi, | 0.1 psi | 10000 psi |
| -0.97~340bar | 0.01 bar | 690 bar |
| -97~34MPa | 1 kPa | 68.947 MPa |
| 730G31 | -14~10000psi, | 1 psi | 15000 psi |
| -0.97~690bar | 0.01 bar | 1035 bar |
| -97~69MPa | 1 kPa | 103.421 MPa |
| 730GA4 | 0~15psia, | 0.001psi | 범위의 ±0.05%4 | 60 psi |
| 0~1bar | 0.0001bar | 4 bar |
| 0~100 kPa 절대 압력 | 0.01kPa | 413.6 kPa |
| 730GA5 | 0~30psia | 0.001psi | 120 psi |
| 0~2bar | 0.0001bar | 8 bar |
| 0~200kPa 절대 압력 | 0.01kPa | 827.3 kPa |
| 730GA6 | 0~100psia, | 0.01 psi | 400 psi |
| 0~6.9bar | 0.0001 bar | 27 bar |
| 0~690 kPa 절대 압력 | 0.01 kPa | 2.757 MPa |
| 730GA27 | 0~300psia | 0.01psi | 1200 psi |
| 0~20bar | 0.001bar | 80 bar |
| 0~2MPa 절대 | .01kPa | 8.273 MPa |
| 730RG04 | -14~15psi, | 0.001psi |
정압 범위의 ±0.02%3
진공 범위의 ±0.05%3
| 45 psi |
| -0.97~1bar | 0.0001bar | 3 bar |
| -97~100kPa | 0.0001kPa | 310.2 kPa |
| 730RG05 | -14~30psi, | 0.001psi | 90 psi |
| -0.97~2bar | 0.0001bar | 6 bar |
| -97~200kPa | 0.01kPa | 620.5 kPa |
| 730RG06 | -12~100psi, | 0.01psi | 1000 psi |
| -0.83~6.9bar | 0.0001bar | 69 bar |
| -83~690kPa | 0.01kPa | 6.894 MPa |
| 730RG27 | –12 psi~300psi | 0.01 psi | 2000 psi |
| -0.83~20bar | 0.001 bar | 138 bar |
| –80kPa~2MPa | 0.1 kPa | 14 MPa |
| 730RG07 | –12psi~500psi | 0.01 psi | 2000 psi |
| -0.83~34bar | 0.001 bar | 138 bar |
| –80kPa~3.5MPa | 0.1 kPa | 13.789 MPa |
| 730RG08 | -14~1000psi, | 0.1 psi | 10000 psi |
| -0.97~69bar | 0.001 bar | 690 bar |
| -97~6900kPa | 0.1 kPa | 68.947 MPa |
| 730RG29 | -14~3000psi | 0.1 psi | 10000 psi |
| -0.97~200bar | 0.01 bar | 690 bar |
| -97~20MPa | 1 kPa | 68.947 MPa |
| 730RG30 | -14~5000psi, | 0.1 psi | 10000 psi |
| -0.97~340bar | 0.01 bar | 690 bar |
| -97~34MPa | 1 kPa | 68.947 MPa |
| 730RG31 | -14~10000psi, | 0.1 psi | 15000 psi |
| -0.97~690bar | 0.01 bar | 1035 bar |
| -97~69MPa | 1 kPa | 103.421 MPa |
1 위의 정확도 사양은 선형성, 반복성, 해상도, 참조 정확도, 1년 안정성 및 온도 효과의 영향을 고려했습니다.
2 730G01/730G02의 경우 정확도는 0°C~15°C 및 35°C~50°C에서 전체 눈금의 ±0.3%입니다.
3 모든 730RG 모델의 경우 0°C~18°C, 28°C~50°C에서 0.003% FS/°C를 추가합니다.
4 730GA4의 경우 -10°C~15°C 및 35°C~55°C에서 0.006% FS/°C를 추가합니다. 다른 모든 730GA 모델의 경우
-10°C~15°C 및 35°C~55°C에서 0.003% FS/°C를 추가합니다. |
미디어 호환성
730G01, 730G02, 730G04, 730G05, 730RG04, 730RG05: -10 °C ~ 15 °C 와 35 °C ~ 55 °C
100 psi 초과: 316 스테인리스 스틸과 호환되는 액체 또는 가스 |
| 전기 사양(모든 사양은 범위의 110%까지 유효함) |
범위
|
| 전류 | 0mA~24 mA |
| 전압 | 0 V DC ~ 30 V DC |
분해능
|
| 전류 범위 | 1μA |
| 전압 범위 | 1 mV |
| 정확도 | 0.01% ± 2LSD 모든 범위(23°C ± 5°C에서) |
| 온도 보상 | 20% FS/°C부터(-10°C~+18 °C 및 28°C~50°C에서) |
| 루프 전원 전압 | 24V DC @20 mA |
| 제품 내부의 온도 측정 정확도 | ±0.5℃ |
| 드라이브 용량 | 1200Ω(HART 저항기 없이), 950Ω(내부 HART 저항기 포함) |
