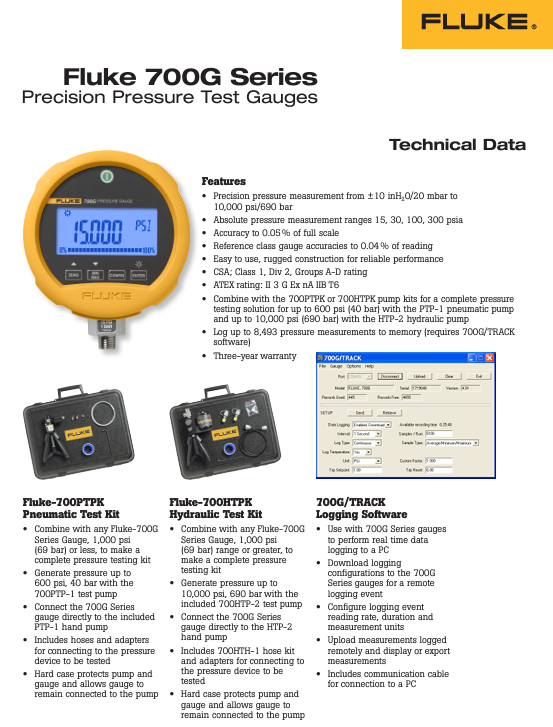

주요 기능

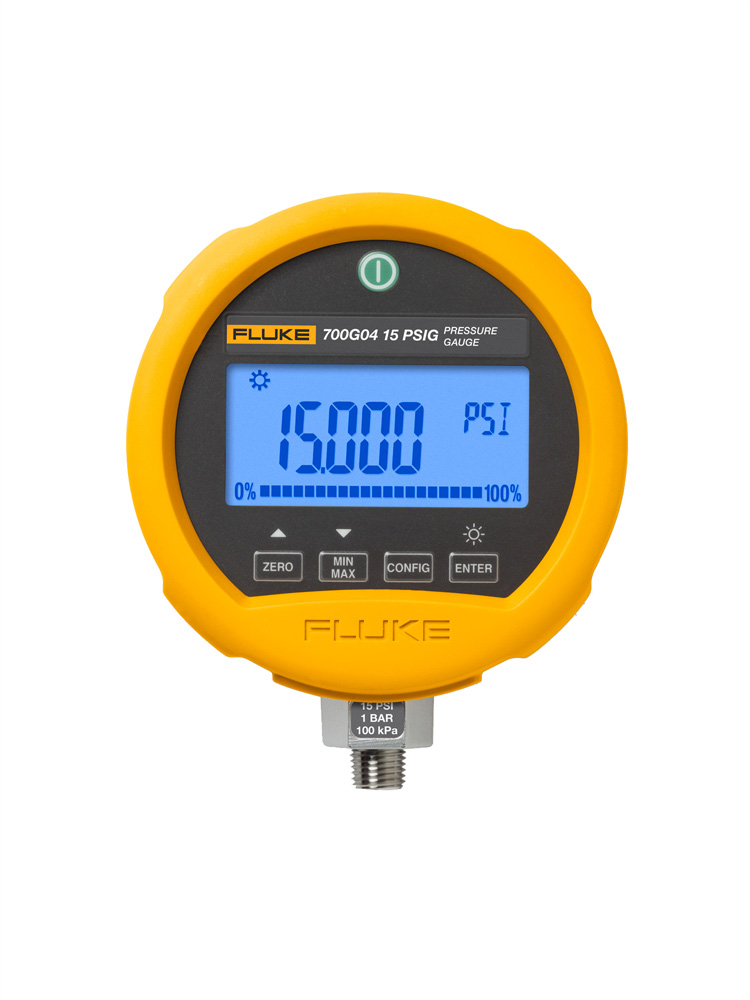

700G 시리즈 정밀 압력 게이지 교정기
ㆍ±10 inH2O/20 mbar~10,000psi/690bar까지 정밀한 압력 측정
ㆍ절대 압력 측정 범위 15, 30, 100, 300 psia
ㆍ전체 스케일의 0.05%인 정확도 오차
ㆍ읽기의 0.04 %인 참조 클래스 게이지 정확성
ㆍ사용이 간단하며 견고한 구조로 안정된 성능 보장
ㆍCSA; 클래스 1, Div 2, A-D 그룹 정격
ㆍATEX 등급: II 3 G Ex nA IIB T6
ㆍ700PTPK 또는 700HTPK 펌프 키트와 결합하여 PTP-1 공압 펌프 사용 시 최대 600psi(40bar)까지,
HTP-2 유압 펌프 사용 시 최대
ㆍ10,000psi(690bar)까지 측정이 가능한 완전한 압력 테스트 솔루션
ㆍ최대 8493개의 압력 측정 값을 메모리에 로깅(700G/TRACK 소프트웨어 필요)
ㆍ3년 제품 보증

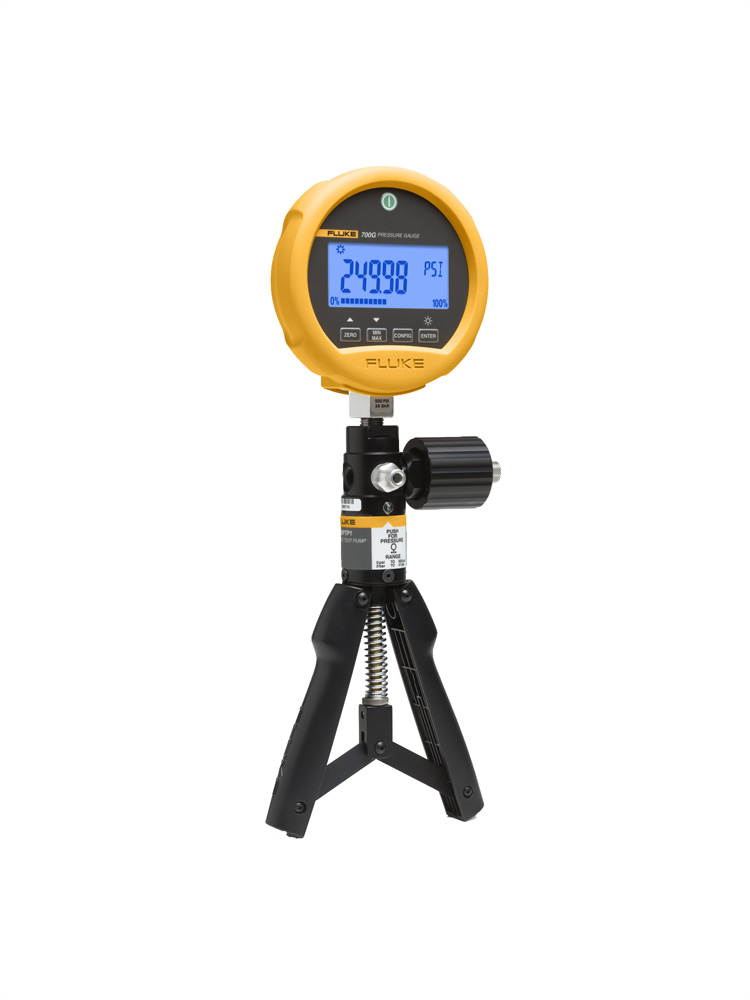

Fluke-700PTPK 공압 테스트 펌프 키트
ㆍ모든 Fluke-700G 시리즈 게이지와 결합하여 1,000psi(69bar) 범위 미만에서 완벽한 압력 테스트 키트 구성
ㆍ700PTP-1 테스트 펌프로 최대 600PSI, 40bar의 압력 생성
ㆍ700G 시리즈 게이지를 함께 제공된 PTP-1 수동 펌프에 직접 연결
ㆍ테스트용 압력 장치에 연결할 수 있는 호스 및 어댑터 포함
ㆍ펌프와 게이지를 분리할 필요가 없고 펌프와 게이지를 안전하게 보호할 수 있는 하드 케이스 제공

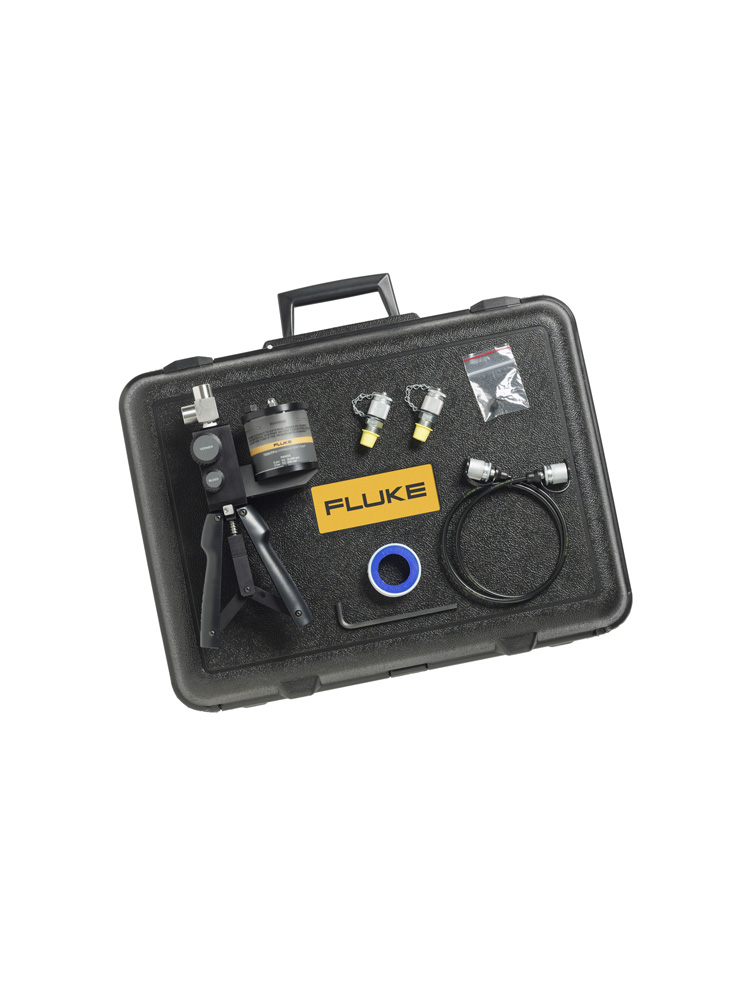

Fluke-700HTPK 유압 테스트 펌프 키트
ㆍ모든 Fluke-700G 시리즈 게이지와 결합하여 1,000psi(69bar) 범위 미만에서 완벽한 압력 테스트 키트 구성
ㆍ700HTP-2 테스트 펌프로 최대 10,000psi, 690bar의 압력 생성
ㆍ700G 시리즈 게이지를 HTP-2 수동 펌프에 직접 연결
ㆍ테스트용 압력 장치에 연결할 수 있는 700HTH-1 호스 키트 및 어댑터 제공
ㆍ펌프와 게이지를 분리할 필요가 없고 펌프와 게이지를 안전하게 보호할 수 있는 하드 케이스 제공
700G/TRACK 로깅 소프트웨어
ㆍ700G 시리즈 게이지와 함께 사용하여 PC로 실시간 데이터 로깅 수행
ㆍ원격 로깅 이벤트에 필요한 로깅 구성을 700G 시리즈 게이지로 다운로드
ㆍ로깅 이벤트 판독 속도, 지속 시간 및 측정 단위 구성
ㆍ원격 로깅된 측정 값 업로드 및 측정 값 표시 또는 내보내기
ㆍPC 연결용 통신 케이블 포함
압력 게이지는 모든 압력 측정 필요를 처리하기 위해 디자인되었습니다.
최고 수준의 정확성 및 측정으로, Fluke 700G 시리즈 정밀 압력 테스트 게이지는
모든 압력 측정 필요를 처리하기 위해 디자인되었습니다.
700G 시리즈 압력 테스트 게이지는 절대 압력 범위를 포함하여 ±10 inH2O/20 mbar~10,000 psi(690 bar) 까지
3 가지 모델 로 튼튼하고 쉽게 사용할 수 있습니다.
700PTPK 또는 700HTPK와 결합하여 PTP-1 공압 펌프 사용 시 최대 600psi(40bar)까지,
HTP-2 유압 펌프 사용 시 최대 10,000psi(690bar)까지 측정이 가능한 완전한 압력 테스트 솔루션
| 모델 | 범위 | 분해능 | 정확도 | 파열 압력 |
| Fluke-700G01 | -10~+10 inH 2O -20 mbar~20 mbar | 0.001 inH 2O, 0.001 mbar | 정압 범위의 ± 0.1%,
진공 범위의 ± 0.1% | 1psi 0.01bar |
| Fluke-700G02 | -1~+1 psi, -70 mbar~70 mbar | 0.0001 psi, 0.001 mbar | 5 psi, 350 mbar |
| Fluke-700G04 | -14~15psi, -0.97~1bar | 0.001psi, 0.0001bar | 정압 ± 0.05 % FS
진공 ± 0.1 % FS | 60 psi, 4 bar |
| Fluke-700G05 | -14~30psi, -0.97~2 bar | 0.001psi, 0.0001bar | 120 psi, 8 bar |
| Fluke-700G06 | -12~100 psi, -0.83~6.9 bar | 0.01psi, 0.0001bar | 400 psi, 26 bar |
| Fluke-700G27 | -12~300 psi, -0.83~20bar | 0.01 psi, 0.001 bar | 1200 psi, 80 bar |
| Fluke-700G07 | -12~500 psi, -0.83~34 bar | 0.01 psi, 0.001 bar | 2000 psi, 138 bar |
| Fluke-700G08 | -14~1000 psi, -0.97~69 bar | 0.1 psi, 0.001 bar | 4000 psi, 266 bar |
| Fluke-700G10 | -14~2000psi, -.97 bar~140 bar | 0.1 psi, 0.01 bar | 8000 psi, 550 bar |
| Fluke-700G29 | -14~3000 psi, -0.97~200 bar | 0.1 psi, 0.01 bar | 10000 psi, 690 bar |
| Fluke-700G30 | -14~5000 psi, -0.97~340 bar | 0.1 psi, 0.01 bar | 10000 psi, 690 bar |
| Fluke-700G31 | -14~10000 psi, -0.97~690 bar | 1 psi, 0.01 bar | 20000 psi, 1035 bar |
| Fluke-700GA4 | 0~15 psia0~1 bar 절대값 | 0.001psi, 0.0001bar | 범위의 ± 0.05 % | 60 psi, 4 bar |
| Fluke-700GA5 | 0~30 psia 절대값0~2 bar 절대값 | 0.001psi, 0.0001bar | 120 psi, 8 bar |
| Fluke-700GA6 | 0~100 psia 절대값0~6.9 bar 절대값 | 0.01psi, 0.0001bar | 400 psi, 27 bar |
| Fluke-700GA27 | 0~300 psia 절대값0~20 bar 절대값 | 0.01 psi, 0.001 bar | 1200 psi, 80 bar |
| Fluke-700RG05 | -14~+30 psi, -0.97~+2 bar 절대값 | 0.001psi, 0.0001bar | 정압, 읽기의 ± 0.04 %
+ 범위의 01 % ,
진공 범위의 ± 0.05 % | 90 psi, 6 bar |
| Fluke-700RG06 | -12~100 psi, -0.83~6.9 bar | 0.01psi, 0.0001bar | 정압, 읽기의 ± 0.04 % + 범위의 01 % ,
진공 범위의 ± 0.05 % | 400 psi, 27 bar |
| Fluke-700RG07 | -12~500 psi, -0.83~34 bar | 0.01 psi, 0.001 bar | 2000 psi, 138 bar |
| Fluke-700RG08 | -14~1000 psi, -0.97~69 bar | 0.1 psi, 0.001 bar | 4000 psi, 275 bar |
| Fluke-700RG29 | -14~3000 psi, -0.97~200 bar | 0.1 psi, 0.01 bar | 10000 psi, 690 bar |
| Fluke-700RG30 | -14~5000 psi, -0.97~340 bar | 0.1 psi, 0.01 bar | 15000 psi, 1035 bar |
| Fluke-700RG31 | -14~10000 psi, -0.97~690 bar | 1 psi, 0.01 bar | 20000 psi, 1380 bar |
매개체 호환성
ㆍ10 inH 2O, 1, 15, 30 psi: 모든 깨끗한 마른 비 부식성 가스
ㆍ100, 300, 500, 1000 psi: 316 스테인리스강과 호환되는 1,000psi 이상의 모든 액체
또는 가스, 316 스테인리스강과 호환되는 모든 비가연성, 비독성, 비폭발성, 비산화성 액체 또는 가스
| 기계적 사양 |
| 크기(H x W x D) | 12.7cm x 11.4cm x 3.7cm(5 in x 4.5 in x 1.5 in) |
| 압력 연결 | NPT 수에서 ¼ |
| 하우징/중량 | 주물 ZNAL 0.56kg(1.22lb), 홀스터 포함 |
| 디스플레이 | 5-1/2 자리 수, 16.53mm(0.65인치) 높이에 20개의 세그먼트를 가진 바 그래프, 0~100% |
| 전원 | AA 알카라인 배터리 3개 |
| 배터리 수명 | 백라이트 없이 1,500 시간(계속 켜짐 상태), 낮은 샘플링 비율에서 2,000 시간 |
