제품명
데이터 로거 LR8102
데이터 로거 LR8101
연결 가능 모듈
[옵션] > [계측 모듈]을 참조
최대 동기 가능 대수
10대 (광 접속 케이블 필요)
본체와 동기 불가
전원
AC 어댑터 : AC 어댑터 Z1016 (DC 12V ± 10% 구동)
외부 전원 : : DC 10 V ~ 30 V
사용 온습도 범위
-10℃~50℃, 80% RH 이하 (결로 없을 것)
통신 인터페이스
【LAN1 기능】
Logger Utility에 의한 데이터 수집, 기록 조건 설정
Logger Utility에 의한 IP 주소의 초기 설정
통신 커맨드에 의한 설정, 기록 제어
FTP 서버에 의한 데이터 수동 취득
FTP 데이터 자동 전송 (FTP 클라이언트)
HTTP 서버 기능
XCP on Ethernet (TCP)
NTP 클라이언트 기능
【LAN2 기능】
XCP on Ethernet (UDP)
측정 데이터를 UDP로 출력
【LAN1 기능】
Logger Utility에 의한 데이터 수집, 기록 조건 설정
Logger Utility에 의한 IP 주소의 초기 설정
통신 커맨드에 의한 설정, 기록 제어
FTP 서버에 의한 데이터 수동 취득
FTP 데이터 자동 전송 (FTP 클라이언트)
HTTP 서버 기능
XCP on Ethernet (TCP)
NTP 클라이언트 기능
외부 매체
USB 메모리, 동작 보증: Z4006 (16 GB)
SD메모리카드/SDHC메모리카드 지원, 동작보증: Z4001(2GB), Z4003(8GB)
외부제어단자
펄스/로직 입력 (1), 외부 샘플링 입력 (1), 외부 입출력 (4), 경보 출력 (4), GND 단자 (5), CAN 인터페이스 (1)
펄스/로직 입력 (1), 외부 샘플링 입력 (1), 외부 입출력 (4), 경보 출력 (4), GND 단자 (5)
치수 및 질량
모듈 없음: 약 80W×166H×238Dmm(돌출물 포함하지 않음), 1.5kg

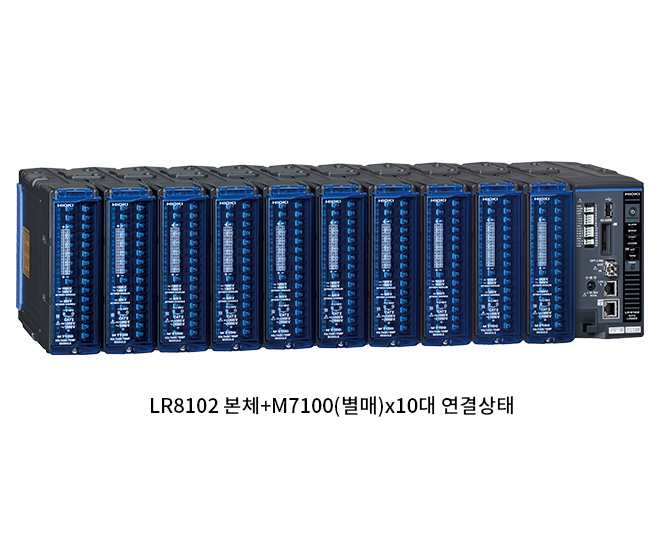

M7100 모듈 1대 장착 시 : 약 134W × 166H × 263Dmm
M7100 모듈 10대 장착 시 : 약 620W × 166H × 263Dmm
부속품
사용 시 주의사항 ×1, 스타트업 가이드 ×1, DVD ×1 (스타트업 가이드, 사용설명서 상세편, 로거유틸리티, 로거유틸리티 사용설명서, CAN에디터, CAN에디터 사용설명서, 통신 커맨드 사용설명서)
※본체에는 AC 어댑터가 포함되어 있지 않습니다. 별매(옵션) 의 AC 어댑터 Z1016 혹은 전원 케이블 L1012를 구매해 주십시오.
