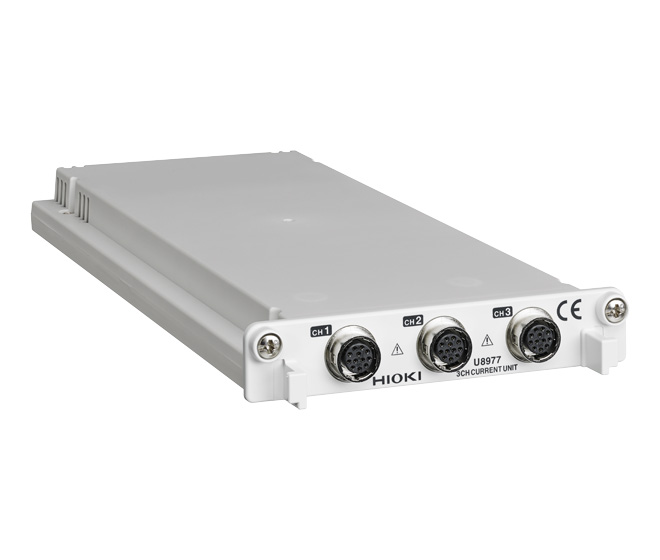

측정기능
채널 수 : 3ch 옵션의 전류 센서로 전류측정
입력단자
전용 커넥터 단자 (ME15W) (입력저항 1 MΩ, GND는 레코더 본체와 공통)
적합 전류 센서
9272-05, CT6841-05, CT6843-05, CT6844-05, CT6845-05, CT6846-05, CT6862-05, CT6863-05, 9709-05, CT6904, CT6865-05, CT6875, CT6876 (직접 연결)
CT7631, CT7636, CT7642, CT7731, CT7736, CT7742, CT7044, CT7045, CT7046 (옵션의 변환 케이블 CT9920을 사용해 연결)
측정 레인지
・직접 연결하는 전류 센서: 적합 전류 센서의 정격을 자동 식별
9272-05 (20A), CT6841-05사용시: 2 A~100 A f.s., 6레인지
CT6862-05사용시: 4 A~200 A f.s., 6레인지
9272-05 (200A), CT6843-05, CT6863-05사용시: 20 A~1000 A f.s., 6레인지
CT6844-05, CT6845-05, 9709-05, CT6904사용시: 40 A~ 2000 A f.s., 6레인지
CT6846-05, CT6865-05사용시: 80 A〜4000 A f.s., 6레인지
CT6877 사용시 : 200A~10000A f.s. 6레인지
・CT9920을 사용해 연결하는 전류 센서: 변환율 또는 형명을 선택
CT7631, CT7731사용시: 200 A, 1레인지
CT7636, CT7736사용시: 200 A〜1000 A, 3레인지
CT7642, CT7742사용시: 2000 A/4000 A, 2레인지
CT7044, CT7045, CT7046사용시: 2000 A〜10000 A, 3레인지
측정 분해능
측정 레인지의 1/32000 (16 bit A/D를 사용)
최고 샘플링 속도
5 MS/s (3채널 동시 샘플링)
측정 정확도
±0.3% f.s. (필터 5 Hz, ※사용하는 전류 센서의 정확도, 특성을 가산한다)
저역통과필터
5/ 500/ 5 k/ 200 kHz
치수 및 질량
106W × 19.8H × 196.5D mm, 250 g
