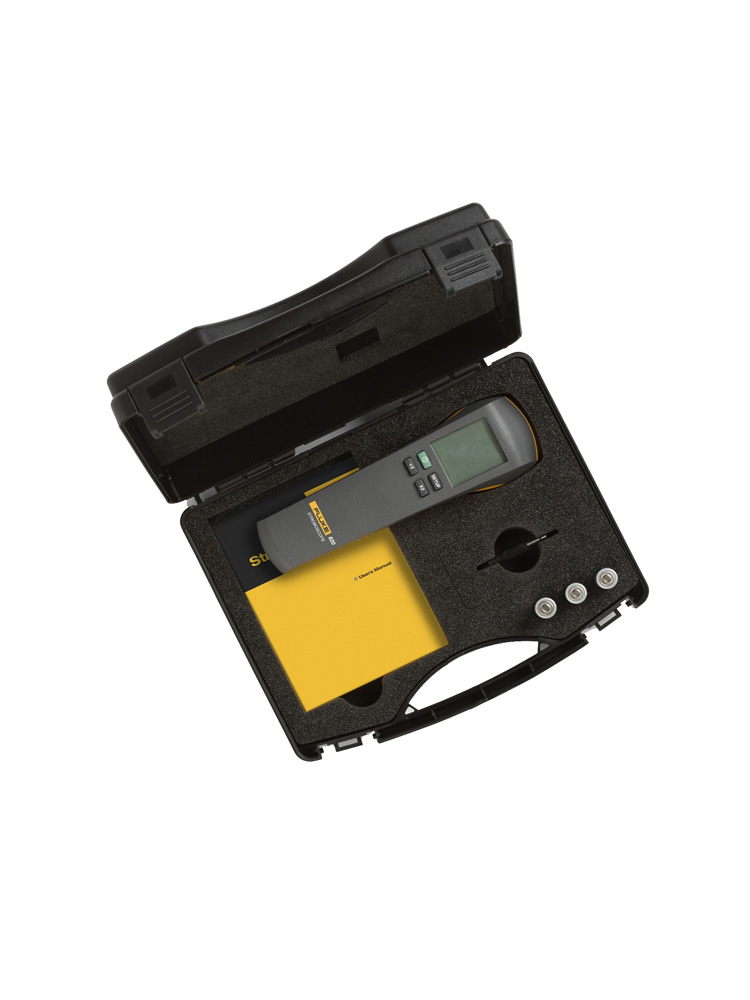

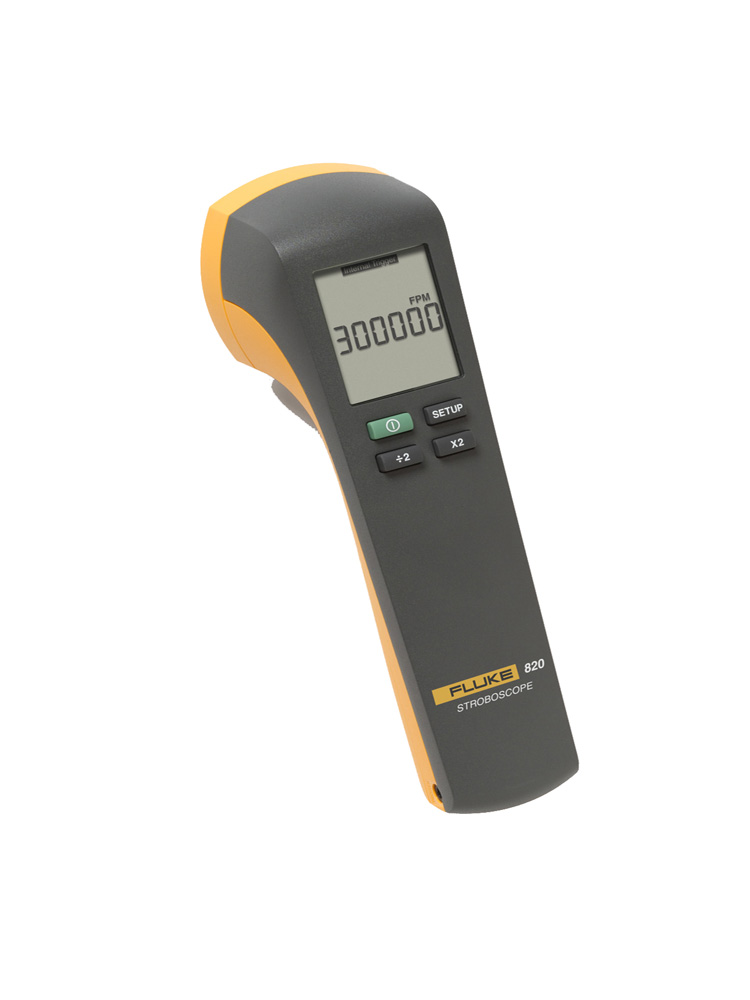

Fluke 820-2 LED Stroboscope

모델
820-2
판매가
견적문의
열기

제품정보

주요 기능

ㆍ고강도 7-LED 배열 – 4,800Lux @ 6,000FPM/30cm

ㆍ플래시 특성이 균일한 고효율 LED 고체형 광원으로 더 빠른 플래시 속도 제공 - 30~300,000FPM(분당 플래시)

ㆍ고속에서 매우 선명한 영상을 제공하는 디지털 펄스 폭 변조

ㆍ견고하고 내구성 있는 디자인 - 필라멘트, 가스, 중공 캐비티 또는 유리가 없는 고체형 LED 사용(1m 낙하 테스트 통과)

ㆍ0.02%(+/- 1자리)의 높은 정확도를 제공하는 석영 정확도 제어 시스템

ㆍ멀티라인 LCD 디스플레이

ㆍ물리적 접촉 또는 반사 테이프 없이 기계의 회전 속도 확인

ㆍ기어 톱니, 절단면, 반복 구간 또는 드리프트 장비를 보기 위해 플래시 타이밍을 앞뒤로 조정

ㆍ2x 및 ÷2 버튼으로 쉽게 조정할 수 있는 간단한 푸시 버튼 조작



조정 가능한 플래시 기간

대부분의 응용 분야에서는 조정 없이 표준 플래시 기간을 사용하면 됩니다.

기타 rpm이 더 높거나 표면 속도가 빠르고 회전체가 더 큰 경우에는 조정 가능한 플래시 기간이 필요합니다.

고속 응용 분야에서는 단일 플래시의 짧은 기간 동안 오브젝트가 이동하여 흐린 영상이 캡처될 수 있습니다.

플래시 기간을 줄이면 오브젝트가 이동할 수 있는 시간이 줄어들어 영상이 더 선명하게 나타납니다.



820-2의 일반적인 응용 분야

물리적 접촉 없이 기계의 회전 속도를 측정할 수 있는 Fluke 820-2 LED Stroboscope는 단순히 하나의 도구가 아닙니다.

다양한 응용 분야에서 뛰어난 진단 도구로도 사용됩니다.


ㆍ벨트 구동식 기계 - HVAC 팬, 펌프

ㆍ롤러 베어링, 샤프트, 기어 톱니 또는 기타 기계 구성 요소

ㆍ클러치 및 물림 기어

ㆍ기초 - 공명 진동

ㆍ케이블 또는 배관 마모 또는 손상

ㆍ혼합 및 조제 공정


LED stroboscope를 스트로브 타코미터로 사용하여 레이저 타코미터 대신 속도를 측정할 수도 있습니다.

stroboscope를 사용하려면 측정 대상 구성 요소를 볼 수 있어야 하며, 기준점으로 사용할 수 있는 식별 표시가 있어야 합니다.

레이저 타코미터를 사용하려면 기계 샤프트에 접근하여 반사 테이프를 붙여야 하는 데 항상 그럴 수 없으며,

접촉식 타코미터를 사용하려면 이동하는 샤프트에 접촉해야 하는데

이 또한 항상 그럴 수 없기 때문에 스트로브 타코미터가 유용한 도구입니다.

stroboscope를 사용하면 30RPM(FPM)까지 샤프트를 "중지"할 수 있습니다.




820-2는 다음과 같은 용도에 사용됩니다.

ㆍ속도가 변동적이고 자주 바뀌는 터빈

ㆍ속도가 변동적이지만 자주 변경되지는 않는 가변 주파수 드라이브 모터

ㆍ벨트 회전 속도 및 벨트 벗겨짐 확인

ㆍ기계 구성 요소 확인(팬 블레이드, 펌프 베인, 압축기 나사, 기어 톱니 등)

ㆍRPM 측정 및 주파수 조사

ㆍ슬립 측정

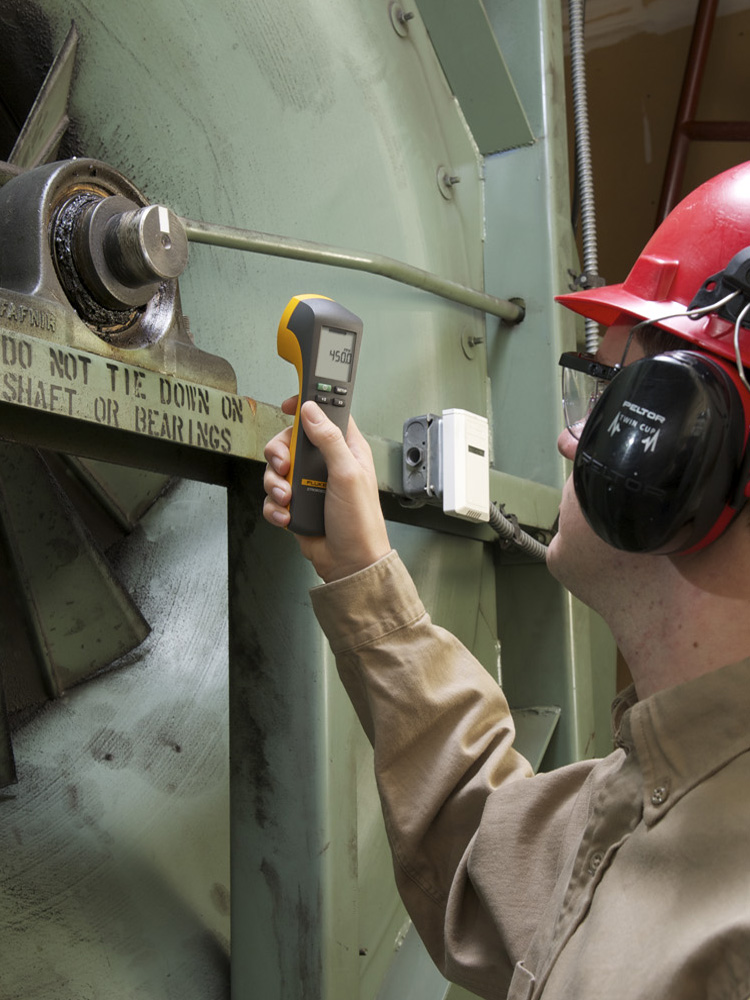

잠재적 기계 고장 조사 및 관찰

회전 장비의 운전 속도를 식별하기는 어려울 수 있지만

Fluke 820-2 LED Stroboscope는 작업 중인 기계에서 실제로 중지하거나 접촉하지 않고 중지 동작 진단을 수행할 수 있도록 공정을 간소화합니다.

기생 진동, 미끄러짐, 원치 않는 왜곡 등 무엇을 진단하든 820-2 LED Stroboscope는 일차적인 문제 해결, 공정 또는 제품 연구 개발 도구입니다.




기계 사양
크기(HxWxL)5.71 x 6.09 x 19.05 cm
(2.25 x 2.4 x 7.5인치)
중량0.24 kg
환경적 사양
작동 온도0°C~+45°C
보관 온도-10°C ~ +50°C
작동 습도(응축 없음)비응축(10°C 미만)
90% RH(10°C~30°C)
75% RH(30°C~40°C)
45% RH(40°C~50°C)
흡착/부식30°C, 95% RH, 5일
(제품 기능이 일반적일 경우)
작동 고도2,000m
보관 고도12,000m
진동MIL-PRF-28800F Class 2
내충격성1m 낙하
EMI, RFI, EMCEN61326-1:2006
안전 준수
기관 승인CE
Class III(SELV) 오염 등급 2
여러 가지 사양
깜박임 주파수
범위30~300,000FPM
0.5~5000 Hz
정확도0.02%
해상도30~999FPM = 0.1
1000~300,000 = 1
0.5 Hz~999 Hz = 0.1
1000 Hz~5000 Hz = 1
주파수 설정FPM 또는 Hz
깜박임 펄스
시간(초)μs 또는 도 단위로 조정 가능
Delay(지연)μs 또는 도 단위로 조정 가능
조명
색상약 6500K
방사 출력4,800lx @ 6000FPM, 30cm
외부 트리거
방법외부 제어 트리거에 대한 커넥터
높은 수준3 V~32 V
낮은 수준1 V 미만
최소 펄스 폭50μs 연결
