공장, 현장, 연구소에서 사용할 수 있는 내구성 있고 정확한 센서
ㆍ광범위 정확도
ㆍ교정 정확도 0 °C에서 ± 0.012 °C
ㆍ기준 급 백금 센서 요소
ㆍNVLAP 인증 교정 포함, 랩 코드 200706-0
지난 몇 년간 여러분들은 당사 5612, 5613, 5614 이차 기준 프로브를 믿고 사용해 오셨습니다.
현장에 맞는 내구성, 연구소에 맞는 정확도를 가진 PRT들은 NVLAP 인증 교정이 함께 제공되는 5615에 의해 대체되었습니다.

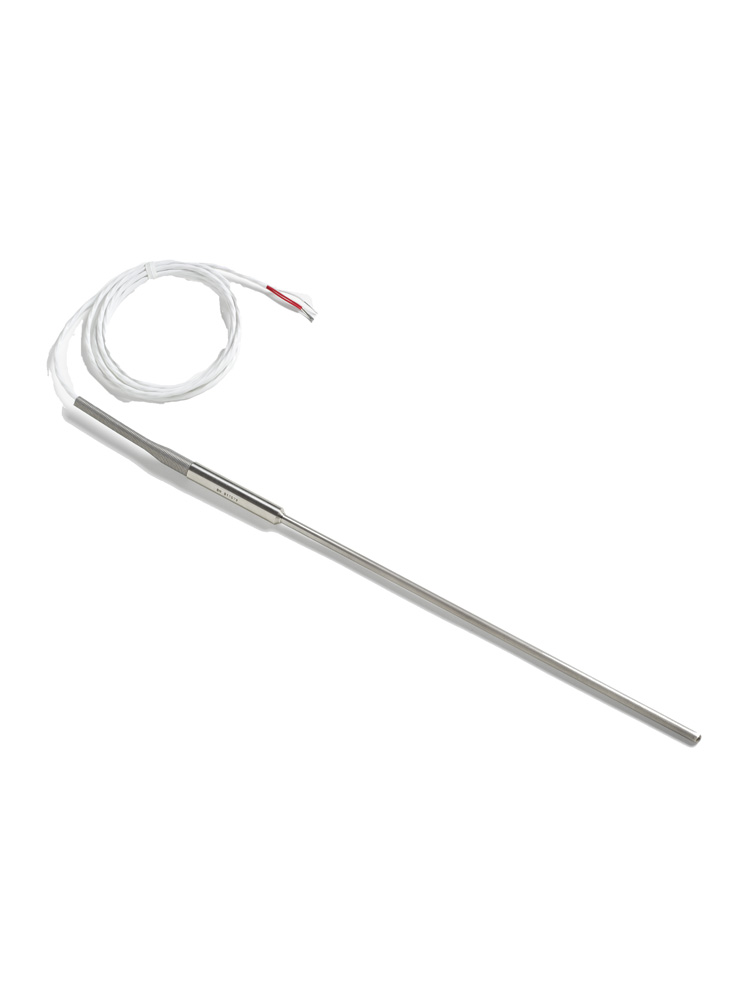

5615-12는 길이 305 mm(12in), 직경 6.35 mm(0.250 in)의 Inconel 600™ 로 Sheath된 백금 저항 온도계(PRT)입니다.
이 제품은 이차 기준 온도 표준으로 가장 엄격한 연구소의 표준과 산업용 혹은 2등급 연구소 사이의 간극을 메우기 위해 설계되었습니다.
정확도 ± 0.012 °C @ 0.01 °C
이 요소는 기준 등급 백금 와이어(순도 99.999% )로 제작되어 안정도가 뛰어납니다.
와이어는 코일 형태로 감기고 심축에 놓여져서 히스테리시스를 제거할 수 있는 방법으로 전방위로 지지되어 있습니다.
리드선의 저항 효과를 감쇄하는 4 와이어 전류-포텐셜 hookup으로 설정되어 있습니다.
Inconel™ Sheath 프로브는 완전히 지지된 센서 요소로 SPRT보다 더욱 강합니다.
요소는 초고순도 세라믹 케이스와 밀폐 유리로 보호되어 출력 안정도를 개선하고 수분과 오염 물질을 완전히 차폐합니다.
프로브는 ITS-90 계수로 교정되어 Fluke Calibration 1529 Chub-E4와 1560 Black stack, 1502A 트위너를 포함한 수많은 판독 장치와 호환됩니다.
100ohm 산업용 RTD와 SPRT 사이의 간극을 메웁니다.

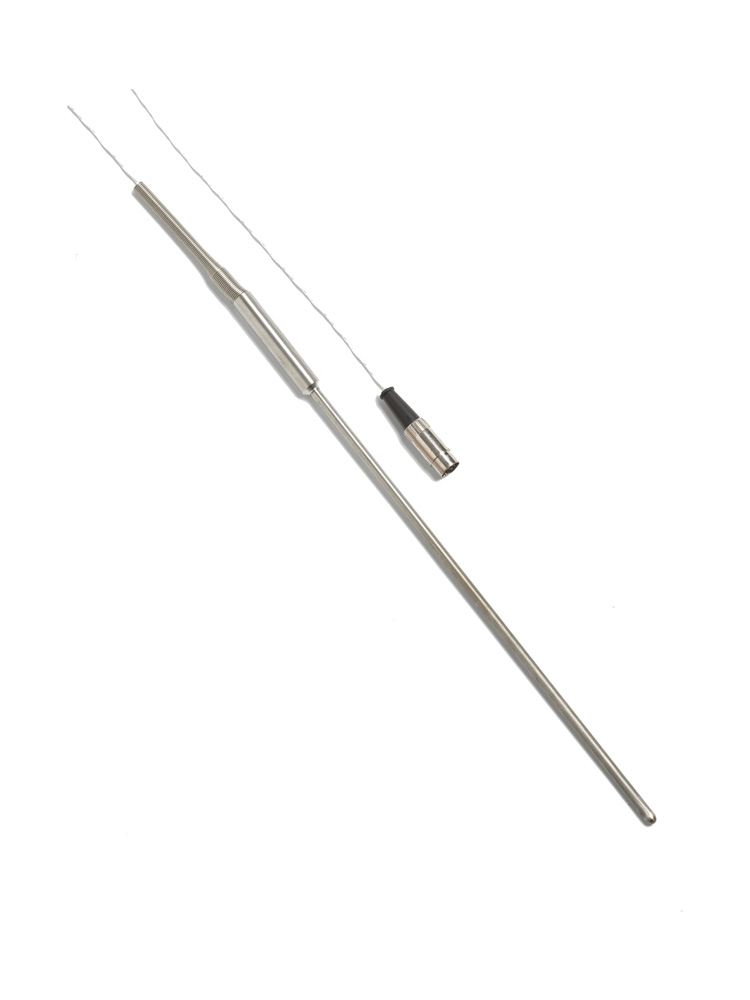

더 빠른 열 반응을 원하거나 직경과 담금 깊이에 문제가 있는 경우 5615-9 혹은 5615-6을 주문하십시오.
이 프로브들은 Fluke Calibration dry well에서 비교 교정을 수행하는데 매우 적합한 기준 프로브입니다.
5615-6과 5615-9의 Sheath 직경은 4.76 mm (0.188 인치)입니다
각 프로브의 센서 저항은 1 °C 단위로 표시됩니다.
5615-9와 5615-12는 196 °C에서 420 °C 사이에서 교정됩니다.
5615-6은 300 °C로 교정됩니다.
출시되어있는많은 프로브들을 테스트해 보았습니다.
당사 제조 설비에서도 연구소에서도 직접 사용해보았기 때문에 이것이 뛰어난 이차 표준 PRT임을 압니다.
시중의 다른 장비들은 더욱 비싸면서도 안정도와 품질이 낮습니다.
당사 제품들은 각자 NVLAP 인증 교정, 랩 코드 200706-0이 함께 제공됩니다.
| 사양 |
| 온도범위 | 5615:-12 과 5615:-9 -200 °C ~ 420 °C
5615-6: -200 °C ~ 300 °C |
| 0 °C 에서의 공칭저항 | 100 Ω ± 0.10 Ω |
| 온도계수 | 0.0039250 Ω/Ω/°C |
| 정확도[1] | ± 0.024 °C @ –200 °C
± 0.012 °C @ 0 °C± 0.035 °C @ 420 °CC |
| 단기 반복성[2] | ± 0.009 °C @ 0.010 °C |
| 드리프트[3] | ± 0.007 °C @t 0.010 °C |
| 센서길이 | 28 mm (1.1 in) |
| 센서위치 | 팁(0.27 in ± 0.13 in) 에서 6.9 mm ± 3.3 mm |
| Sheath 치수 | 5615-6: 152 mm x 4.76 mm (6.0 in x 0.188 in)
5615-9: 229 mm x 4.76 mm (9.0 in x 0.188 in)
5615-12: 305 mm x 6.35 mm (12.0 in x 0.250 in) |
| Sheath 치수 오차 | ± 0.127 mm (± 0.005 in) |
| Sheath 재료 | Inconel™ 600 |
| 최소 절연저항 | 1000 MΩ @ 23 °C |
| 전이접합부 온도범위[4] | -50 °C ~ 200 °C |
| 전이접합부 치수 | 직경 71 mm x 13 mm (2.8 in x 0.5 in) |
전이접합부 온도범위[4]
| -50 °C ~ 200 °C
|
|
|
최대 담금 길이
| 5615-6: 102 mm (4 in) 5615-9: 178 mm (7 in) 5615-12: 254 mm (10 in) |
| 응답시간[5] | 평균 9초 |
| 자체가열(0 °C bath 내) | 50 mW/°C |
| 단자선 형식 | PTFE jacket 단열 PTFE, 22 AWG |
| 단자선 길이 | 183 mm (72 in) |
| 단자선 온도범위 | -50 °C ~ 200 °C |
| 교정 | NVLAP 인증 교정 포함, 랩 코드 200706-0. 교정 불확도 표와 수정 가능 불확도를 참고하십시오. |
1] 교정과 100시간 변동 포함(k=2)
[2] 최저온도에서 최대온도까지의 3개 온도주기, 히스테리시스 포함, 95% 신뢰구간 (k=2).
[3] 최대 온도에서 100시간 후, 95% 신뢰도 수준 (k=2)
[4] 이 범위 밖의 온도는 수리가 불가능한 손상을 발생시킴. 최적 성능을 위해서는 전이부에 손이 닿아도 무방할 만큼 뜨겁지 않아야 합니다.

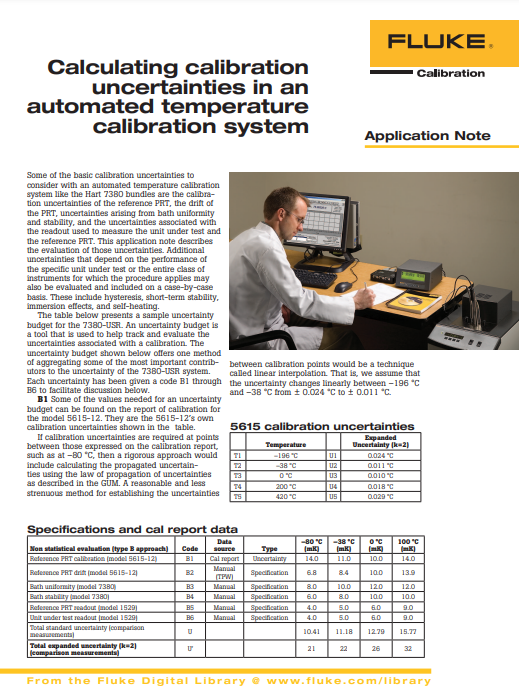

[5] ASTM E 644에 의함. | NVLAP† 교정 불확도 |
| 온도 | 확장 불확도 (k=2) |
| -196 °C | 0.024 °C |
| -38 °C | 0.011 °C |
| 0 °C | 0.010 °C |
| 200 °C | 0.018 °C |
| 420 °C‡ | 0.029 °C |
주의: 교정 불확도는 교정을 수행하는 연구소의 불확도에 의존합니다. 이 프로브로 다른 프로세스, 연구소에서나 변화한 불확도 조건 하에서 수행된 여타의 교정은 다른 불확도를 보일 수 있습니다.
†랩 코드 200706-0 ‡5615-6 제외
|
