이차 수준의 성능과 완전한 ITS-90 교정
ㆍ작은 직경 Sheath, 3.2mm (0.125in)
ㆍ뛰어난 안정도
ㆍITS-90 계수 포함
ㆍ-200 °C ~ 500 °C의 NVLAP 인증 교정, 랩 코드 200706-0

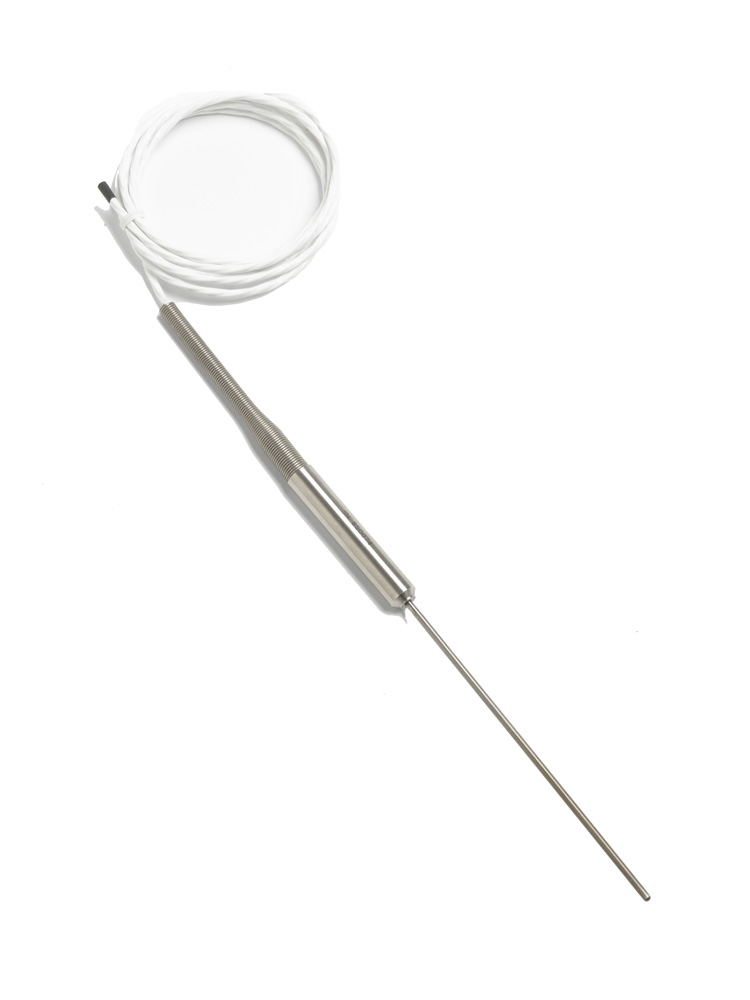

이차 수준의 성능과 완전 ITS-90 준수 교정을 원한다면, Fluke Calibration 5618B 계통 PRT 핵심 온도 측정을 위해서 좋은 선택입니다.
직경 3.2 mm (1/8 in.) Sheath을 가진 산업용 표준 프로브는 정밀도를 희생하지 않으면서 반응 시간을 감소시킵니다.
소형 직경 5618A 프로브는 담금 깊이가 제한되는 경우에 적합합니다.
대형 직경 프로브는 대기와 센서 간에 더 많은 열을 전도하기 때문에 담금 깊이가 얕아지면 측정 오차가 커집니다.
각 프로브와 함께 풀 NVLAP 인증 교정보고서가 제공됩니다. 보고서에는 테스트 데이터와 ITS-90 교정 계수가 기재되어 있어 Fluke Calibration 온도계에 쉽게 입력할 수 있습니다.
1521 Handheld Thermometer readout을 사용하신다면 INFO-CON 커넥터에 직접 계수를 프로그래밍해드립니다.
5618B는 Fluke Calibration 9132 혹은 9133 적외선 교정기를 교정하는데 적절합니다.
실제로, 이 적외선 흑체 열원들은 이러한 프로브로 교정되도록 설계되었습니다.
이러한 목표 들을 직접 교정할 수 있습니다!
활용 범위인 -200 °C에서 500 °C (6인치 모델은 최대 300 °C)에서 5618B를 능가하는 산업 표준을 찾아볼 수 없을 겁니다.
5618 PRT를 1521, 1522, 1502A, 1529, 1560 thermometer readout와 사용하도록 권장합니다.
| 사양 |
| 저항 | 0 °C ~ 공칭 100 ohm |
| 온도 | 공칭 0.003923 Ω/Ω/ °C |
| 계수 |
| 온도 | -200 °C ~ 500 °C |
| 범위 | (5618B-6-X의 경우 –200 °C ~ 300 °C) |
| 변동률 | 500°C에서 일정하게 사용되면 ± 0.1 °C |
| Sheath 재료 | 316 SST |
| 단자 | 22 AWG PTFE, 6’ |
| 종단 | 지정 |
| 히스테리시스 | –196 °C and 420 °C을 끝점으로 사용할 때
0 °C에서 0.01°C 이하 |
| 시상수 | 물에서 3fps로 이동 시
계단변화에 대한 63.2% 응답에
최대 4초. |
| 열 EMF | 420 °C에서 25mV 이하 |
| 교정 | 제조사의 NVLAP-인증 교정 및 ITS-90계수,
1 °C 단위 R vs T 값,
랩 코드 200706-0 포함 |
| 치수 | 5618B-12: 길이 305 mm x 직경 3.2 mm (12 x 1/8 in)
5618B-9: 길이 229 mm x 직경 3.2 mm (9 x 1/8 in)
5618B-6: 길이 152 mm x 직경 3.2 mm (6 x 1 in) |
| 교정됨 | -200 °C에서 ± 0.026 °C |
교정 정확도† (k=2)
| 0 °C에서 ± 0.066 °C
500 °C에서 ± 0.219 °C |
†내용물:
교정
불확도 및
드리프트 사양.
| 1924 교정 불확도† |
| 온도 | 확장
불확도
(k=2) |
| -196 °C | 0.024 °C |
| -38 °C | 0.011 °C |
| 0 °C | 0.010 °C |
| 200 °C | 0.018 °C |
| 420 °C | 0.029 °C |
| 주의: 교정 불확도는 교정을 수행하는 연구소의 불확도에 의존합니다. 이 프로브로 다른 프로세스, 연구소에서나 변화한 불확도 조건 하에서 수행된 여타의 교정은 다른 불확도를 보일 수 있습니다. †5618B-6의 경우 연구소 코드: 200706-0 ‡300 °C |
