PRT와 서미스터, 열전대용 4 채널은 시험실 품질의 정확도 제공
ㆍPRT, 서미스터 및 열전대 4 채널
ㆍ모든 채널들의 8 사용자 선택 데이터 필드 디스플레이
ㆍ일자와 시간이 스탬프 된 8,000개까지의 판독값 기록.
ㆍ배터리 용량: 연속 8시간 사용
복수의 채널과 배터리 용량, 탁월한 정확도와 다양한 센서 형식들을 읽을 수 있는 기능이 모두 필요하지만, 귀하는 Super-Thermometer의 1 ppm 파워는 필요하지 않을 수도 있습니다.
이런 경우를 위한 제품 또한 준비되어 있습니다.

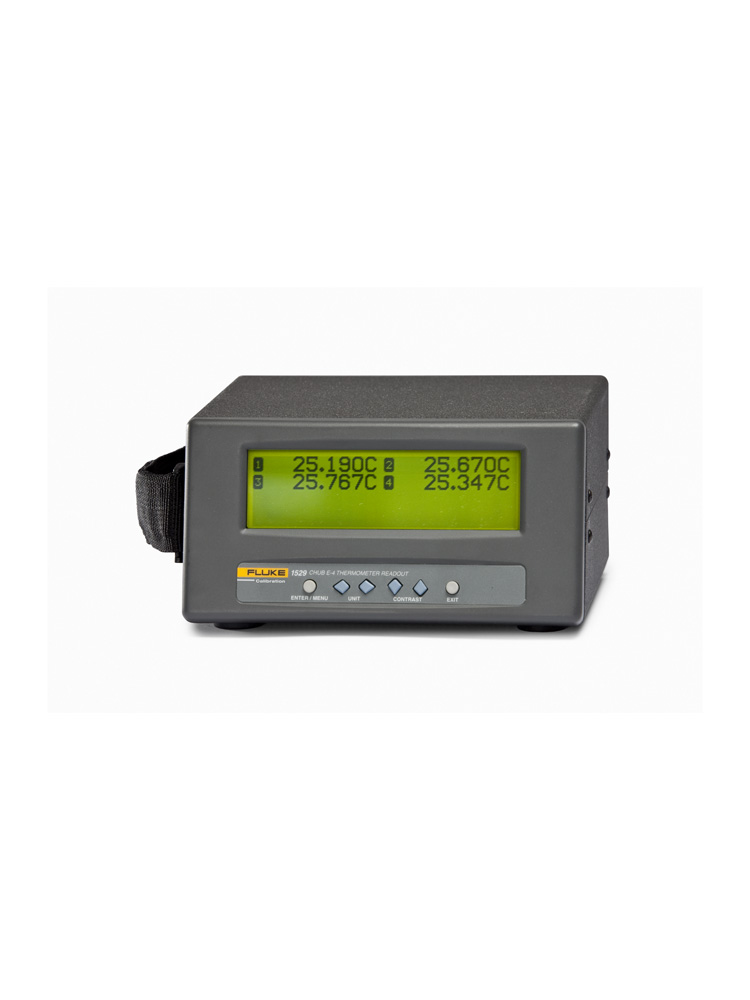

Fluke Calibration의 1529 Chub-E4 온도계는 4채널에 3개의 주 센서 타입, 시험실 품질의 정확도와 다양한 기능들을 귀하가 선호하는 가격대로 제공합니다.
입력
Chub-E4는 4개의 서로 다른 센서를 동시에 읽을 수 있는 4 개의 입력 채널을 제공하며 이 입력채널들은 사용자가 원하는 3종류의 다른 방식으로 구성하여 사용할 수 있습니다.
열전대 입력으로 4 채널, PRT/서미스터 입력으로 4 채널 혹은 각각에 대해 2 채널씩 선택할 수 있습니다.
이 온도계를 이용하여 같은 장치로부터 열전대나 PRT, 서미스터 등을 읽는 일은 어려운 일이 아닙니다.
100-Ω, 25-Ω, 혹은 10-Ω PRT와 RTD는 ITS-90, IEC-751 (DIN), 혹은 Callendar-Van Dusen 변환 방식으로 읽습니다.
일반 정확도는 ±0.004 °C @ –100 °C 및 ±0.009 °C @ 100 °C 포함.
서미스터 판독값은 Steinhart-Hart 다항식 혹은 표준 YSI-400 곡선을 사용하여 변환되며 정확도는 ±0.0025 °C @ 25 °C까지이고 분해능은 0.0001 °입니다.
열전대 입력 채널은 B, E, J, K, N, R, S, T 및 Au-Pt를 포함한 모든 일반 열전대 형식들을 읽을 수 있으며 내부 혹은 외부 기준 정션 보상 방식을 선택할 수 있습니다.
J 타입 열전대의 600 ℃ 정확도는 열전대를 포함하지 않고 내부 기준 정션 보상을 사용했을 때 ± 0.35 ℃ 입니다. (C 및 U 형식 열전대 지원 사양도 있습니다)
어플리케이션 노트 “텅스텐-레늄 및 기타 열전대를 이용한 Fluke 교정 판독법, Using Fluke Calibration Readouts with Tungsten-Rhenium and Other Thermocouples” 다운로드.)
PRT와 서미스터는 Fluke Calibration의 특허기술이 적용된 미니 DWF커넥터를 사용하는 1529에 쉽게 연결할 수 있습니다.
이 커넥터는 노출된 배선이나 스페어 러그 혹은 미니 바나나 플러그 단자를 연결할 수 있습니다.
열전대는 표준 혹은 미니어쳐 단자를 이용하여 연결합니다.
측정값은 매 초, 동시에 혹은 순차로 취득됩니다.
특수 고속 모드는 한 채널에 대해 초당 10개의 속도로 측정할 수 있습니다.
디스플레이
3개의 센서 형식과 4 개의 입력 채널을 조합해 사용해야 하는 일이 복잡하게 느껴진다면 Chub-E4의 디스플레이 패널을 보십시오.
°C, °F, K, Ω 혹은 mV단위로 디스플레이하고 온도 분해능을 0.01 ~ 0.0001사이에서 선택하는 정도는 시작에 불과합니다.
화면으로 디스플레이할 수 있는 데이터 필드의 긴 목록 중에서 어느 것이든 8개까지의 항목을 선택할 수도 있습니다.
평균이나 표준 편차, 분산과 같은 통계 변수를 선택하고 프로브 형식과 일련 번호 같은 프로브 정보를 선택하며 두 개의 채널에서 입력을 받아 T1-T2를 선택하는 일
혹은 일자와 시간 및 배터리 출력 레벨을 입력하는 유틸리티 기능도 선택하여 사용할 수 있습니다.
최대 10개까지의 화면 구성 형식을 저장한 후 로딩하여 사용할 수 있습니다.
하나의 전면패널 버튼을 누러 간편한 메뉴 시스템을 불러내 1529의 모든 내부 설정 과정이나 메모리 옵션을 안내에 따라 사용할 수 있습니다.
샘플 주기와 통신 설정, 패스워드 조건 및 많은 다른 기능들도 쉽게 사용할 수 있습니다.
통신
Chub-E4의 메모리와 통신 기능들은 장치를 완벽한 온도 측정 시스템으로 만들어 벤치탑이나 현장용, 시험실 교정 전문 혹은 원격 데이터 로깅 장치로 사용할 수 있게 합니다.
Fluke 의 선택사양인 소프트웨어 패키지는 이와 같은방식으로 업계 최고 수준의 강력한 온도계를 만들어 줍니다.
1529는 배터리 파워와 8,000개까지의 측정 데이터 (일자, 시간 스탬프 포함)를 사용자가 선택한 주기로 저장할 수 있어서 풍부한 데이터 로깅 기능을 제공합니다.
100개의 개별 측정 데이터나 자동 데이터 수집 세션으로 정해진 수의 데이터 (최다 8,000개의 판독값)를 각 데이터마다 세션 라벨을 붙여서 저장합니다.
1초에서 60분 사이의 다른 로깅 주기를 14개까지 선택할 수 있습니다.
Fluke Calibration의 9935 LogWare II (page 85)를 사용하면 데이터를 PC에 신속히 다운로드하여 그래픽과 통계 분석이 가능합니다.
별도의 로그 세션도 자동으로 별도의 파일에 세션 라벨을 붙여 다운로드할 수 있습니다.
1529는 이 소프트웨어를 이용하여 실시간 데이터 로깅 장치로 사용할 수 있습니다.
데이터 포인트 수의 제한이 없이 한 번에 4 채널의 데이터를 PC에 직접 로깅할 수 있습니다.
데이터를 분석하고 알람 이벤트를 설정하며 시작과 종료 지연 시간까지도 설정할 수 있습니다.
MET/TEMP II 소프트웨어를 통해 Chub-E4는 자동화 교정 시스템에 완전하게 통합할 수도 있습니다.
기준 온도계용으로 입력 채널 하나를 사용하고 3개까지의 다른 온도계를 자동으로 교정할 수 있습니다 (81쪽 참조).
RS-232 포트는 모든 장치에 표준으로 공급합니다.
IEEE-488 포트는 옵션 사양입니다.
더욱 향상된 기능
당사의 온도계 제품의 다양성에 대해 알고 계십니까 불가능
1529는 100 ~ 240볼트 전원에 연결하여 사용할 수 있으며 12 ~ 16볼트의 DC전원도 사용할 수 있습니다.
외부 전원이 없어도 내부의 NiMH 배터리로 재충전할 때까지 8시간 동안 사용할 수 있습니다.
표준 배터리는 3시간 이내에 충전되며 500 충전/재충전 싸이클동안 수명이 지속됩니다.
Chub-E4를 랙-마운트하는데 필요한 랙-마운트 키트도 공급합니다.
이 장치들은 귀하가 사용 중인 기존의 벤치탑, 장비 랙과 호환 됩니다.
이차 표준 PRT, 표준 서미스터, 귀금속 열전대 등 1529를 위한 모든 기준 온도계들은 Fluke에서 구입할 수 있습니다.
운송 케이스와 직접 프린터 출력을 위한 시리얼 프린터도 제공됩니다.
이미 말씀 드렸다 시피, Fluke Calibration의 thermometer readout는 세계 최고 입니다.
타사의 어떤 제품도이와 유사한 정확도, 다양성, 생산성 향상 기능, 및 가격을 제공하지 못합니다.
당사의 제품이 단연 독보적입니다.
지금 바로 Chub-E4를 주문하여 모든 기능들을 만끽하십시오.
만족하실겁니다.
| | PRT / RTD | 서미스터 | 열전대 |
| 입력 | 2 채널 PRT/서미스터 및 2 채널 TC, 혹은 4 채널 PRT/서미스터, 혹은 4 채널 TC, 주문시 지정; |
PRT/서미스터 채널은 2, 3, 혹은 4선식 연결 가능; TC 입력은 B, E, J, K, N, R, S, T 및 Au-Pt TC 형식 연결 사용가능.
(C 및 U 형식 열전대 지원 사양도 있습니다)
www.flukecal.com (클릭) 웹사이트에서 텅스텐-레늄 및 기타의 열전대와 Fluke Calibration Readouts를 사용하는 방법의 소개 자료인 어플리케이션 노트를 다운로드 하십시오. |
| 온도범위 | -189 °C ~ 960 °C | -50 °C ~ 150 °C | -270 °C ~ 1800 °C |
| 측정범위 | 0 ~ 400 Ω | 0 ~ 500 KΩ | –10 ~ 100 mV |
| 특성 | ITS-90, IEC-751 (DIN “385”), Callendar-Van Dusen | Steinhart-Hart, YSI-400 | NIST Monograph 175, 3-포인트 편차 기능은 NIST 175, 6-차 다항식을 적용합니다. |
| 온도 정확도 (미터 전용) | ± 0.004 °C @ –100 °C | ± 0.0025 °C @ 0 °C | Ext. RJC Int. RJC 1000 °C ± 0.6 °C ± 0.6 °C에서 B |
| ± 0.006 °C @ 0 °C | ± 0.0025 °C @ 25 °C | 600 °C ± 0.07 °C ± 0.25 °C에서 E |
| ± 0.009 °C @ 100 °C | ± 0.004 °C @ 50 °C | 600 °C ± 0.1 °C ± 0.35 °C에서 J |
| ± 0.012 °C @ 200 °C | ± 0.010 °C @ 75 °C | 600 °C ± 0.15 °C ± 0.4 °C에서 K |
| ± 0.018 °C @ 400 °C | ± 0.025 °C @ 100 °C | 600 °C ± 0.15 °C ± 0.3 °C에서 N |
| ± 0.024 °C @ 600 °C | | 1000 °C ± 0.4 °C ± 0.5 °C에서 R |
| | | 1000 °C ± 0.5 °C ± 0.6 °C에서 S |
| | | 200 °C ± 0.1 °C ± 0.3 °C에서 T |
| 온도분해능 | 0.001 ° | 0.0001 ° | 0.01 to 0.001 ° |
| 저항/전압 정확도 | 0 Ω ~ 20 Ω: ± 0.0005Ω | 0 Ω ~ 5 KΩ: ± 0.5 Ω | -10 ~ 50 mV: ± 0.005 mV |
| 20 Ω ~ 400 Ω: ± 25 ppm rdg. | 5 KΩ ~ 200 KΩ: ± 100 ppm (rdg). | 50 ~ 100 mV: ± 100 ppm (rdg). |
| | 200 KΩ ~ 500 KΩ ± 300 ppm rdg. | 내부 RJC: ± 0.25 °C) |
| 동작범위 | 16 °C ~ 30 °C |
| 측정 구간 | 0.1 초 ~ 1 시간; 입력값은 순차적으로 혹은 2차 혹은 더 큰 주기로 동시에 읽습니다. |
| 여자 전류 | 1 mA, 역전 | 자동 선택, 2mA와 10 mA | 해당 사항 없음 |
| 디스플레이 | 33 x 127 mm (1.3 x 5 in) 배광 LCD 그래픽 디스플레이 |
| 디스플레이 장치 | °C, °F, K, Ω, KΩ, mV |
| 데이터 로깅 | 8,000 시간-, 일자-스탬프 형식의 측정 데이터 8,000개까지 기록 |
| 로깅 구간s | 0.1, 0.2, 0.5, 1, 2, 5, 10, 30, 혹은 60 초; 2, 5, 10, 30, 혹은 60 분 |
| 평균화 | 최근의 2 ~10 (사용자 선택) 판독값의 이동 평균화 |
| 프로브 연결 | 특허기술이 적용된 DWF 커넥터는 미니 스페이드 러그와 노출 배선, 혹은 미니 바나나 플러그 단자 등을 연결할 수 있습니다. | 유니버설 리셉터클은 미니어쳐와 표준 TC커넥터를 연결할 수 있습니다. |
| 통신 | RS-232 포함, IEEE-488 (GPIB) 옵션 사양 |
| AC 전원 | 100–240 V ac, 50-60 Hz, 0.4 A |
| DC 전원 | 12–16 VDC, 0.5 A (배터리는 14.5 ~ 16V DC, 1.0A로 동작하는 동안 충전) |
| 전지 | NiMH, 배광없이 일반적인 동작 모드로 8시간 동작, 충전시간 3시간 소요. 수명 500 싸이클 |
| 치수 (높이x폭x깊이) | 102 x 191 x 208 cm (4.0 x 7.5 x 8.2 in) |
| 중량 | 2 kg (4.5 lb) |
| 교정 | NIST-소급성 인증이 확보된 저항 교정 및 NIST-소급성 전압 교정 인증서 제공 |
