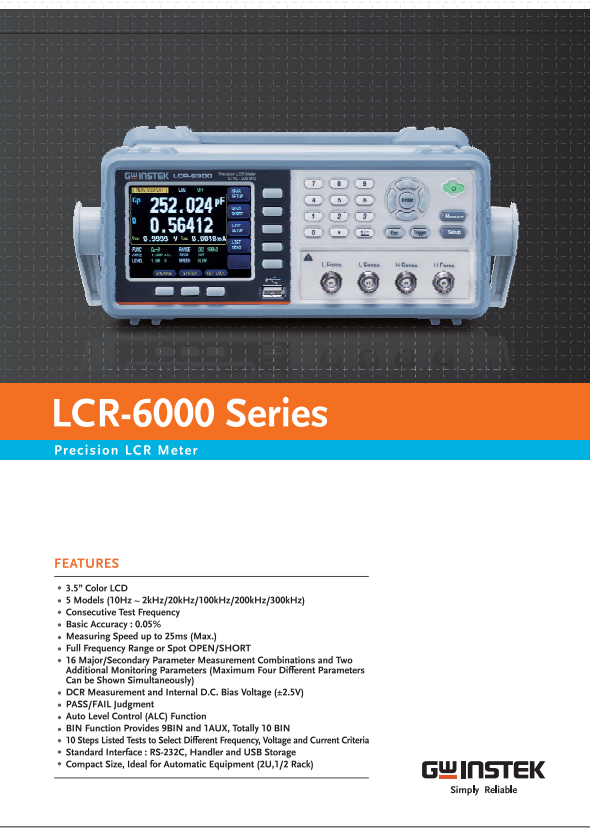

주요 특징

• 3.5인치 컬러 LCD

• 5개 모델(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)

• 연속 테스트 빈도

• 기본 정확도 : 0.05%

• 측정 속도 최대 25ms(최대)

• 전체 주파수 범위 또는 스팟 OPEN/SHORT

• 16개의 주요/보조 매개변수 측정 조합 및 2개의 추가 모니터링 매개변수(최대 4개의 서로 다른 매개변수가 동시에 표시될 수 있음)

• DCR 측정 및 내부 DC 바이어스 전압(±2.5V)

• PASS/FAIL 판정

• 자동 레벨 제어(ALC) 기능

• BIN 기능은 9BIN과 1AUX를 제공하여 총 10BIN을 제공합니다.

• 다양한 주파수, 전압 및 전류 기준을 선택하기 위한 10단계 목록 테스트

• 표준 인터페이스 : RS-232C, 핸들러 및 USB 저장 장치

• 컴팩트한 사이즈로 자동화 장비에 적합(2U,1/2 RACK)

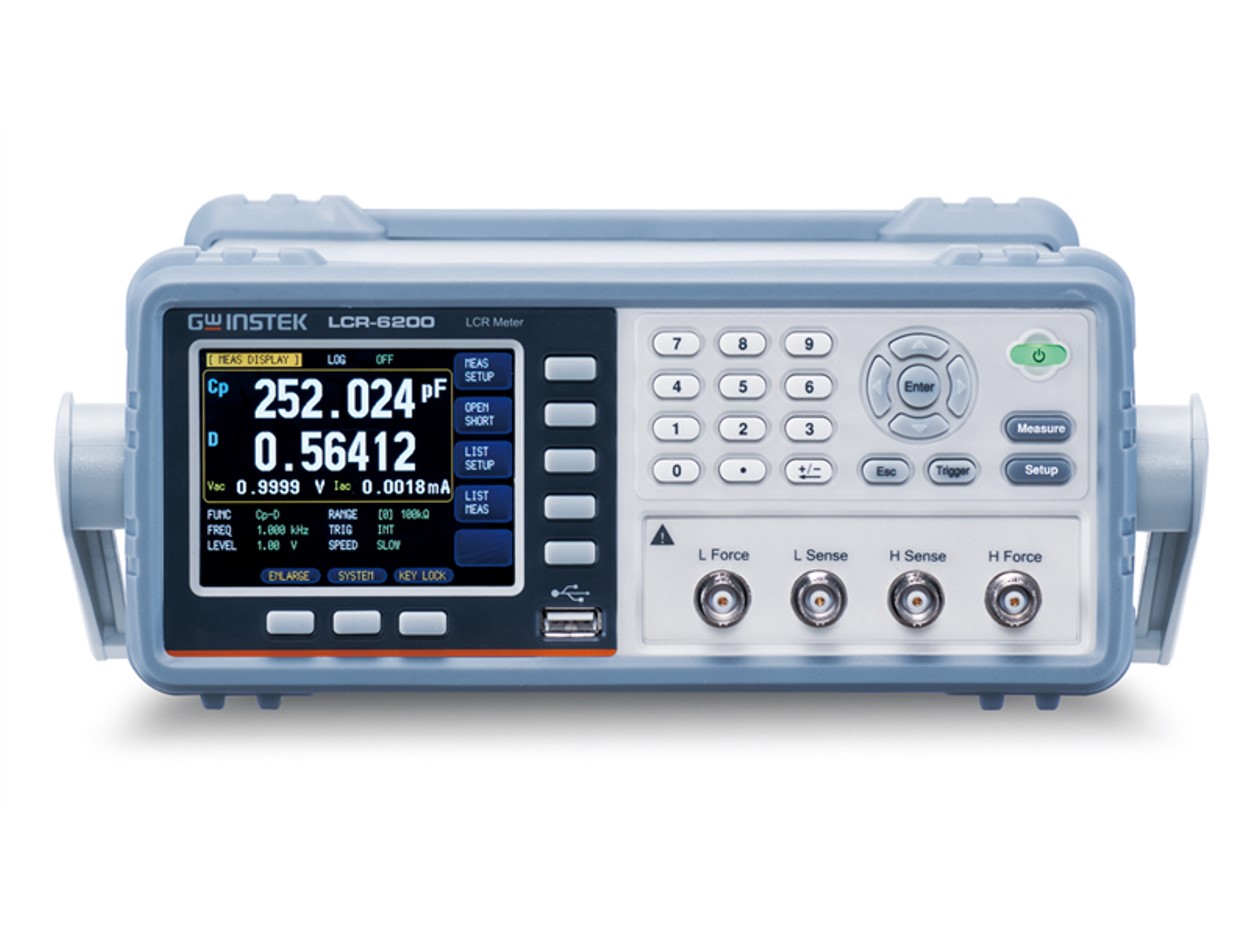

GW Instek은 5가지 모델로 구성된 새로운 고정밀 LCR 미터인 LCR-6000 시리즈를 출시했습니다. 이 시리즈는 2kHz/20kHz/100kHz/200kHz/300kHz(최대)의 테스트 주파수 범위와 0.05%의 기본 정확도를 갖추고 있습니다. 2U 높이와 1/2 랙의 컴팩트한 크기 디자인은 벤치탑이나 시스템 랙에 적합한 최적의 공간 절약형 시리즈의 실용적인 특징 중 하나입니다. 풍부한 기능을 갖춘 컴팩트한 LCR-6000 시리즈는 수동 부품의 각 테스트 단계 구현에 대한 R&D, 생산 테스트, IQC 등을 위한 탁월한 도구입니다.

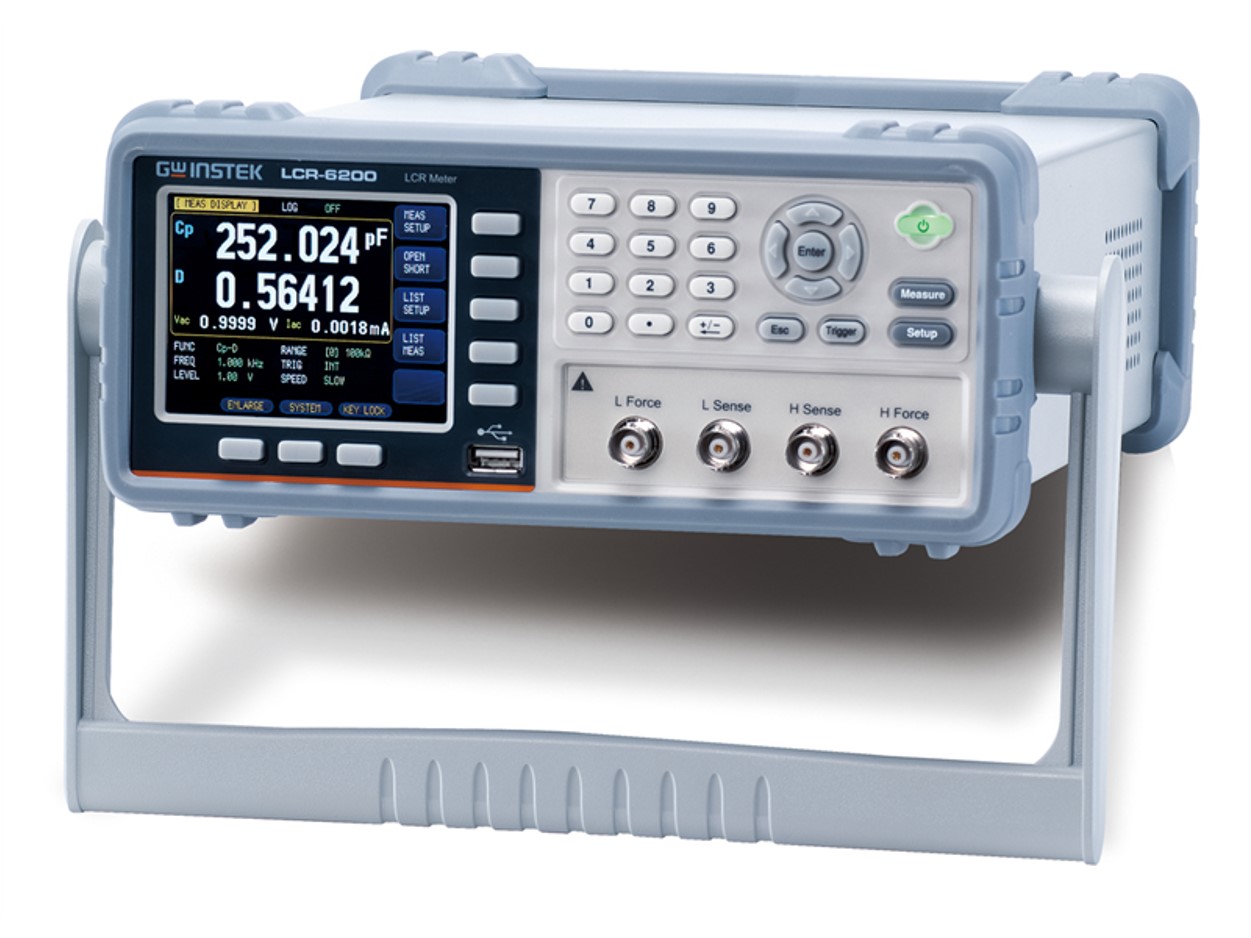

LCR-6000 시리즈는 컴팩트한 크기로 풍부한 기능을 제공합니다. 우선, 전체 시리즈는 3.5인치 컬러 LCD를 채택하고 화려한 디스플레이 매개변수를 제공합니다. 설정 기준과 측정 결과를 동시에 표시하는 것 외에도 이 시리즈는 두 가지 추가 모니터링 매개변수를 증가시킵니다. 즉, 1차/2차, 2개의 모니터링이라는 4개의 매개변수가 동시에 화면에 표시되어 측정 효율성을 대폭 향상시킵니다. 확대 표시 모드는 측정 결과를 강조할 뿐만 아니라 PASS/FAIL 판정도 제공하여 신속하고 편리한 테스트 결과를 제공합니다.

편리함은 독특한 특징 중 하나입니다. LCR-6000 시리즈에는 전체 주파수 범위와 스팟의 두 가지 제로 방식이 탑재되어 있습니다. 사용자는 전원을 끄거나 테스트 픽스처를 변경하지 않고도 제공된 주파수 범위 내에서 주파수를 자유롭게 변경하여 측정을 수행할 수 있습니다. 이렇게 하면 영점 연산을 반복적으로 실행하는 데 드는 엄청난 시간을 절약할 수 있습니다. 또한 시리즈의 주파수 범위는 연속적이므로 사용자는 정확한 주파수 값을 입력하여 구성 요소에 대한 가장 진정한 테스트를 수행할 수 있습니다.

LCR-6000 시리즈는 또한 다양한 재료의 측정 요구 사항을 충족하기 위한 다양한 보조 측정 기능을 갖추고 있습니다. 예를 들어, 이 시리즈는 MLCC의 테스트 전압 요구 사항을 충족하기 위해 자동 레벨 제어(ALC) 기능을 제공합니다. 유도성 부품 측정을 위해 이 시리즈는 조정 가능한 테스트 전류 기능과 DC 저항 측정 기능을 제공합니다. 옵션인 외부 바이어스 전류 어댑터(±2.5A)는 측정 요구 사항을 충족합니다. 용량성 구성 요소 요구 사항에 대한 DC 바이어스 전압 테스트와 관련하여 이 시리즈를 사용하면 내부 ±2.5V 조정 가능한 전압 또는 옵션 외부 바이어스 전압 어댑터(±45V)를 통해 재료에 대한 검증 측정을 수행할 수 있습니다. 또한 나열된 테스트 기능의 10단계를 통해 사용자는 DUT 특성의 추세를 관찰하기 위해 사용자의 요구 사항에 따라 각 단계에 대한 테스트 매개 변수(주파수, 전압 또는 전류)를 설정할 수 있습니다.

LCR-6000 시리즈에는 패널 설정 기준으로 정의된 10개의 메모리 세트가 있어 사용자가 테스트 기준을 쉽게 선택하고 반복 설정에서 시간을 절약할 수 있습니다. 10,000개의 측정 결과 저장 기능으로 측정 결과를 즉시 쉽게 기록할 수 있습니다. USB 호스트를 사용하면 시리즈를 PC에 연결하지 않고도 기록된 결과에 쉽게 액세스할 수 있습니다. USB 호스트는 또한 사용자가 설정 지침을 컴파일하는 데 도움이 되도록 USB가 화면을 검색하고 저장할 수 있도록 합니다.

외부 제어를 위해 LCR-6000 시리즈는 핸들러 인터페이스를 제공하고 측정 분류 기능(9BIN, AUX: 1BIN)을 함께 배치하여 분류기와의 연결을 용이하게 하여 재료를 분류합니다. 원격 제어 및 측정 결과 검색 요구 사항을 위해 LCR-6000 시리즈는 RS-232C를 제공하여 PC 명령을 통한 설정 제어 또는 측정 결과 검색을 지원합니다. 또한 무료 PC 소프트웨어는 사용자에게 프로그램 개발 시간을 절약해 주는 측정 결과를 저장할 수 있는 즉각적인 도구를 제공합니다.

새로운 컴팩트형 LCR-6000 시리즈는 공간의 제약을 효과적으로 개선할 수 있습니다. 다양한 측정 기능과 표시 방법을 통해 이 시리즈는 R&D 요구 사항, 엔지니어링 부서의 부품 평가, 부품 생산을 위한 카테고리 정렬 요구 사항 및 부품 사양 검증을 위한 IQC 요구 사항을 충족하는 데 있어 높은 CP 비율 선택이 됩니다.

연속주파수 및 편리한 영점 기능

제공된 주파수 범위 내에서 LCR-6000 시리즈는 연속적이고 조정 가능한 주파수 기능을 갖추고 있어 사용자가 가장 실제적인 주파수 요구 사항을 갖춘 구성 요소에 대한 측정 및 분석을 수행할 수 있습니다. OPEN/SHORT 고정물 보상 기능을 위해 LCR-6000 시리즈는 전체 주파수 범위 제로 및 스팟 제로 선택 기능을 갖추고 있습니다. 전체 주파수 범위 제로를 실행한 후 사용자는 전원을 끄지 않고 테스트 픽스처를 변경하지 않는 조건에서 LCR-6000 시리즈의 테스트 주파수를 자유롭게 변경하여 주파수 변경 후 반복적으로 테스트 픽스처를 제로화하는 시간을 크게 절약하는 구성 요소 측정을 실행할 수 있습니다. .

연속적이고 조정 가능한 주파수

제공되는 주파수 범위 내에서 자유롭게 주파수를 입력하세요.

선택 가능한 고정 장치 영점 조정 방법

전체 주파수 범위 제로 또는 스팟 제로

풍부하고 다양한 정보 표시

LCR-6000 시리즈의 측정 결과 표시에는 1차 및 2차 측정 매개변수뿐만 아니라 두 가지 모니터링 매개변수도 표시됩니다. 따라서 반복 측정이 필요한 경우 시간을 절약하기 위해 4개의 DUT 관련 매개변수가 디스플레이 화면에 동시에 표시될 수 있습니다. 디스플레이 화면과 관련하여 LCR-6000 시리즈는 사용자의 관찰 요구 사항을 충족시키기 위해 다양한 디스플레이를 제공합니다. 예를 들어 MEAS 디스플레이에는 설정 매개변수와 측정 결과가 동시에 표시됩니다. ENLARGE 디스플레이는 측정 결과에 초점을 맞추고 PASS/FAIL 판단이 가능하므로 엔지니어가 측정 결과의 유효성을 신속하게 얻을 수 있습니다.

MEAS 표시

매개변수 설정 및 4가지 측정 매개변수

확대 디스플레이

측정 결과 확대 및 PASS/FAIL 판정 포함

10개 항목으로 구성된 테스트 및 PC 소프트웨어

LCR-6000 시리즈는 사용자가 DUT 측정 매개변수(예: Cs-Rs) 세트를 정의하고 카테고리의 10가지 테스트 기준(주파수, 전압 또는 전류 기준)을 설정할 수 있는 10개 포인트 목록 테스트 기능을 제공합니다. 하지만 측정을 수행하는 데는 다른 값이 필요합니다. 이 기능을 통해 사용자는 DUT의 특성 변화 추세를 신속하고 명확하게 파악하여 DUT의 실제 응용 프로그램의 적응성을 결정할 수 있습니다. 측정 결과는 내부 메모리에 직접 기록할 수 있으며 USB를 통해 PC로 전송할 수 있습니다. LCR-6000 시리즈는 또한 섬세한 변화에 대한 사용자의 분석 요구 사항을 충족시키기 위해 무료 PC 소프트웨어(최대 1,000개 포인트 목록 테스트)를 제공합니다.

나열된 테스트

주파수 또는 전압/전류에 따른 변동 기준

소프트웨어 ─ 특성 곡선

보다 섬세한 특성 변화 추세 제공

다양한 보조 측정 기능

다양한 구성 요소 및 재료에 대한 다양한 측정 응용 요구 사항을 충족하기 위해 LCR-6000 시리즈는 많은 보조 측정 기능과 함께 배치됩니다. 커패시터 측정의 경우 자동 레벨 제어(ALC)는 MLCC(적층 세라믹 커패시터)와 같이 일정하거나 정격 테스트 전압이 필요한 부품에 주로 사용됩니다. 내부 DC 바이어스 전압(±2.5V, 내부)을 통해 AC와 DC 공존을 시뮬레이션하여 정전용량 변화를 학습할 수 있습니다. 인덕터 측정의 경우 DC 저항 측정 기능은 DC 저항 특성을 검증하는 것입니다. 추가적으로 LCZ 기능은 부품의 '특성'을 빠르게 식별하는 것입니다. 기능이 활성화되면 LCR-6000 시리즈는 자동으로 DUT의 특성을 결정하고 최적의 매개변수를 표시하여 측정 결과를 표시합니다.

자동 레벨 제어 08

전압 요구 사항이 있는 구성 요소를 측정하는 데 이상적입니다.

내부 바이어스(±2.5V 조정 가능)

용량성 부품의 특성 테스트에 이상적

DC 저항 측정

유도성 부품의 DC 특성 검증에 이상적

표준 인터페이스

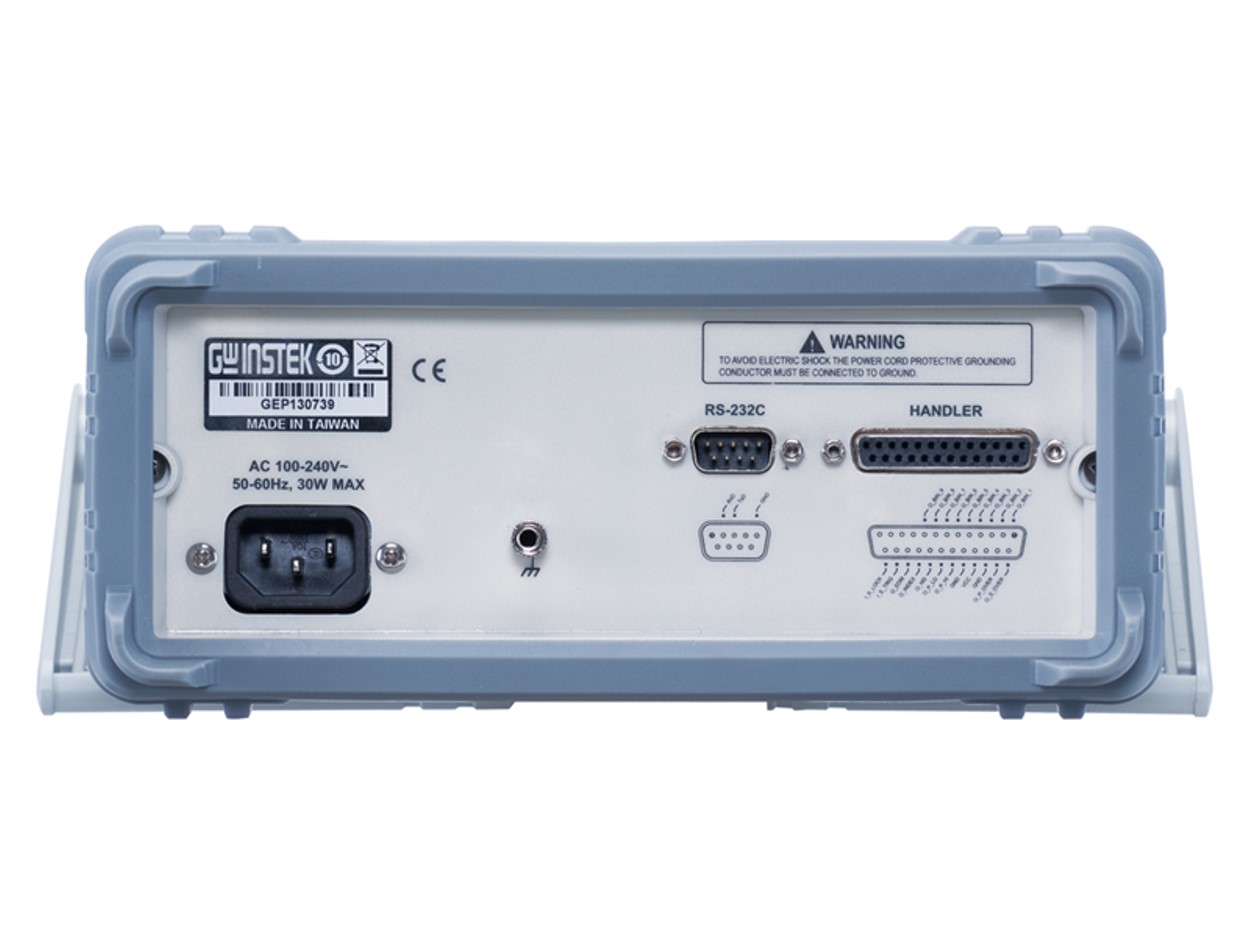

인터페이스 연결을 위해 LCR-6000 시리즈에는 핸들러 인터페이스와 RS-232C 인터페이스가 장착되어 있습니다. 핸들러는 외부 연결 제어(예: 부품 분류 작업을 위해 분류 기계에 연결)에 가장 적합한 10 BIN(9BIN, AUX: 1BIN) 분류 결과를 출력합니다. RS-232C는 원격 제어 및 측정 결과 검색에 적합합니다. PC는 자동차 애플리케이션 검증 요구 사항을 충족하기 위해 설정을 제어하거나 측정 결과를 읽는 명령을 제공합니다.
