제품 특징

쾅케이블 스코프 카메라는 광케이블 종단면이 오염되거나 손상되지 않았는지 검사하고 확인합니다.

PortBright™, 어두운 곳 및 밀집된 패널을 밝히는 내장 플래시

수 초내에 자동 초점을 통한 안정된 이미지를 제공하는 광케이블 검사 스코프 카메라

싱글모드 및 멀티모드 광케이블 종단면을 보여주는 대형 디스플레이

UPC 팁 4개(LC, SC, 1.25mm 및 2.50mm) 포함. APC, 벌크헤드 팁 사용 가능.

개요

더러운 광케이블 종단면은 싱글모드 및 멀티모드 광케이블 시스템 문제점의 주요 원인입니다.

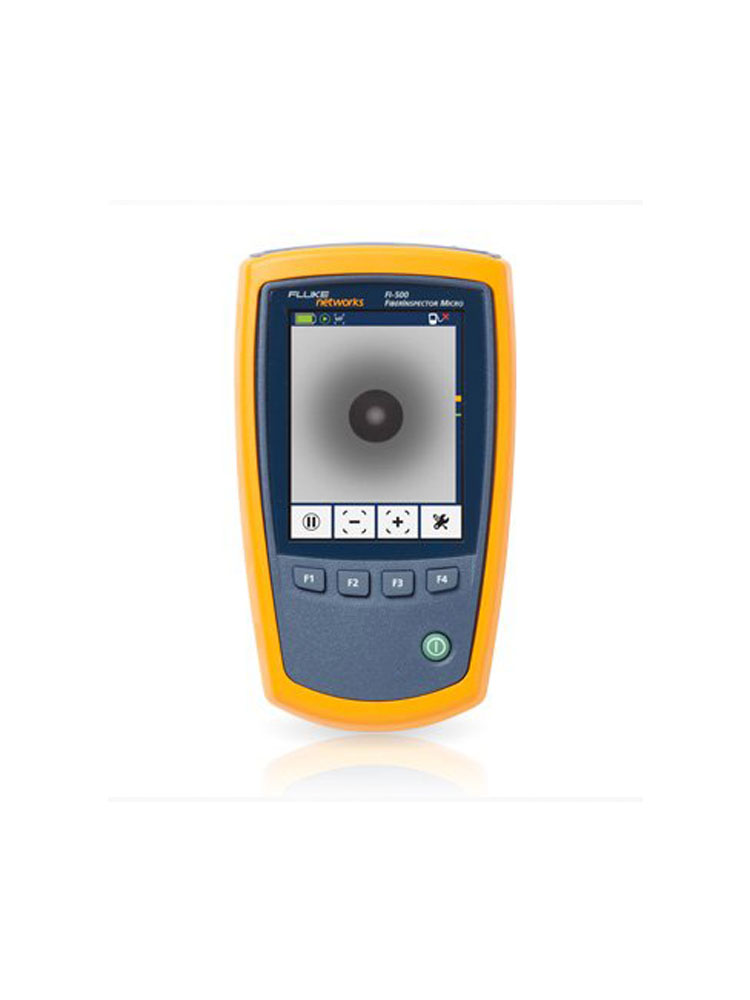

FI-500 FiberInspector™ 마이크로 광케이블 스코프 카메라는 특히 약한 밝기 및 높은 케이블 밀도 상황에서

광케이블 종단면 검사와 관련된 곤란한 문제를 제거해 줍니다.

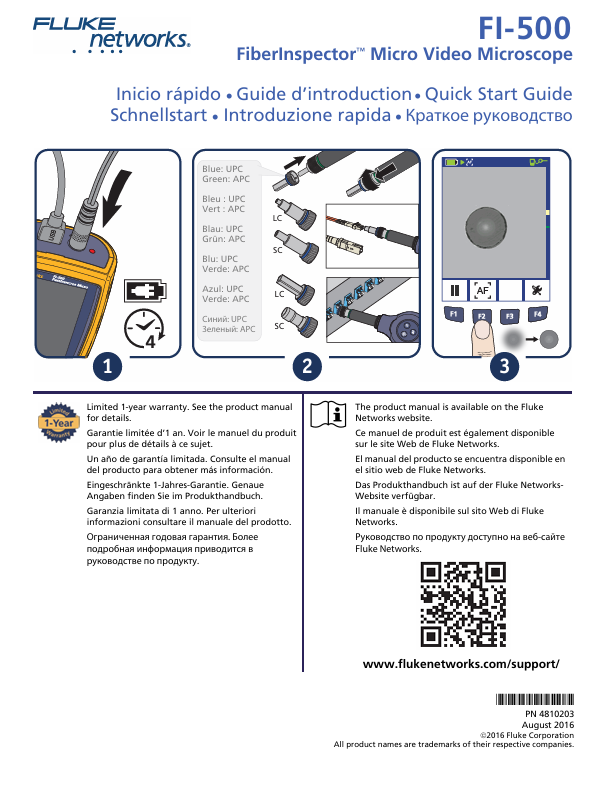

단지 케이블을 FI-500에 연결하고 AF 버튼을 터치하면 됩니다. 수 초 내에 선명하고 명확하게 광케이블 종단면이 보입니다.

접근하기 어려운 곳에서 작업하거나 이미지를 정지할 수 없는 경우, 일시 정지 버튼을 눌러 이미지를 정지시킬 수 있습니다.

• 어둡고 밀집된 패널에서 포트를 찾기 위한 PortBright™ 조명

• 몇 초 내에 안정적 이미지를 제공하는 자동 초점

• 싱글모드 및 멀티모드 광케이블 종단면을 보여주는 대형 화면

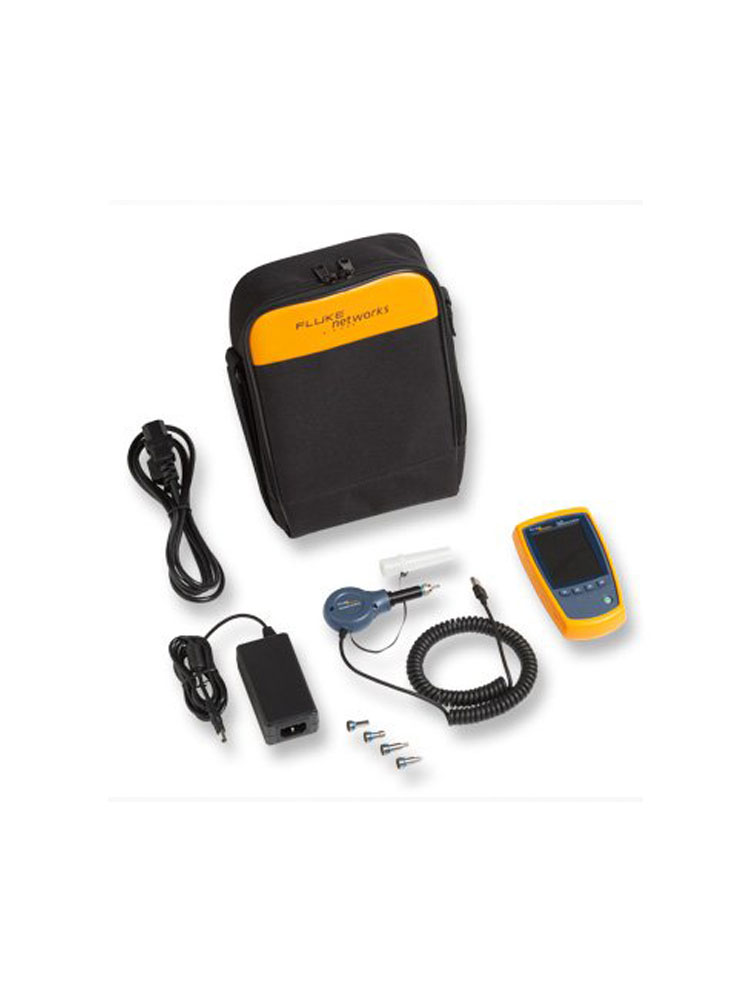

• 4 UPC 팁(LC, SC, 1.25mm, 2.50mm)과 APC 및 벌크헤드 팁이 포함되어 있습니다.

광케이블 카메라란 무엇입니까?

광케이블 카메라(광케이블 스코프 또는 광케이블 검사 스코프라고도 함)는 광케이블 종단면을 검사하기 위해 특별히 설계된 장치입니다.

광케이블 끝의 선명한 이미지를 확대하고 캡처하여 기술자가 청결 상태와 무결성을 위해 면밀히 조사할 수 있습니다.

이 도구는 네트워크 성능에 심각한 영향을 미칠 수 있는 오염 물질과 물리적 손상을 식별하는 데 매우 중요합니다. .

FI-500 FiberInspector™ Micro와 같은 고급 모델에는 자동 초점 및 내장 조명과 같은 기능이 있어

까다로운 환경에서도 광케이블 검사를 쉽게 할 수 있습니다.

광케이블 종단이 깨끗하고 손상되지 않았는지 확인함으로써

이러한 카메라는 광케이블 네트워크의 고성능을 유지하는 데 중요한 역할을 합니다.

광케이블 카메라는 어떻게 작동합니까?

광케이블 카메라는 광케이블 커넥터의 종단면 이미지를 확대하여 작동하므로 기술자가 청결 상태와 무결성을 검사할 수 있습니다.

이러한 스코프는 일반적으로 카메라 또는 현미경 스타일의 렌즈로 보기 기능을 수행합니다.

고급 모델은 종종 자동 초점 및 조명 기능을 갖추고 있어 다양한 환경에서 더욱 쉽게 볼 수 있습니다.

스코프로 캡처한 이미지를 화면에 표시하여 세부적인 검사를 수행할 수 있습니다.

이를 통해 광학 스코프로 작동 광케이블을 들여다볼 때 발생하는 잠재적인 눈 손상을 방지할 수 있습니다.

광케이블 카메라의 주요 기능은 먼지나 오일과 같은 오염과 종단면의 긁힘이나 갈라짐과 같은 물리적 손상을 식별하고 강조하는 것입니다.

이러한 결함은 손실 및 반사율을 유발하여 광케이블 네트워크의 성능을 저해할 수 있습니다.

사소한 결함이라도 신호 전송에 상당한 영향을 미칠 수 있기 때문에 광케이블 네트워크의 고성능을 유지하기 위해

연결이 이루어질 때마다 광케이블 스코프로 검사하는 것이 중요합니다.

광케이블의 가장 큰 장점은 무엇입니까?

네트워크를 위한 광케이블의 가장 큰 장점은 대역폭 용량이 높다는 것입니다.

이는 전송 속도의 향상에 대한 수요가 지속적으로 증가하고 있는 최신 네트워크 환경에서 매우 중요합니다.

광케이블은 기존 구리 배선에 비해 데이터 전송 속도가 훨씬 빨라지며

구리 케이블에 영향을 줄 수 있는 전자기 간섭에 영향을 받지 않습니다.

광케이블은 또한 구리 케이블보다 작고 가볍습니다.

최대 100킬로미터(구리 100미터와 비교)의 확장된 도달 범위를 자랑하므로 대규모 상업용 건물 및 데이터 센터와 같은 광범위한 설치에 이상적입니다.

광케이블 배선을 검사하는 것이 왜 어렵습니까?

광케이블의 모든 장점에도 불구하고 오늘날의 고밀도 광케이블 패치 패널은 검사하기가 어렵습니다.

특히 대부분의 데이터 센터 및 배선실의 어두운 조명 조건에서는 검사할 케이블 또는 포트를 찾는 것이 어렵습니다.

수동 검사 스코프는 사용이 간단하지만, 패치 패널 또는 광케이블이 밀집된 상황에서는 잘 작동하지 않습니다.

완전 자동광케이블 검사 스코프는 광케이블 연결의 청결도를 분석하고 등급을 매길 수 있지만,

일반적으로 신속하고 기본적인 문제 해결에는 이러한 고급 분석 기능이 필요하지 않습니다.

FI-500는 검사 절차가 간단합니다. 내장 PortBright 플래시는 올바른 포트 및 케이블을 찾는 데 도움을 줍니다.

작은 크기의 프로브는 좁은 장소에 적합하며, 누름버튼으로 간단히 작동을 제어하는 기능을 제공합니다.

자동 초점 카메라는 수 초내에 종단면의 선명한 화면을 제공하는 한편,

일시 정지 버튼을 사용해서 화면을 정지시키면 선명한 320 x 240 화면에서 더 상세한 검사를 할 수 있습니다.

FI-500 FiberInspector 마이크로는 수동 스코프와 전자동 광케이블 검사 스코프의 격차를 메워줍니다.

이때 수동 검사 스코프는 간단하고 실용적이지만, 고급 기능을 추가하면 통해 문제 해결 및 검사 시간을 줄여 줍니다.

기능

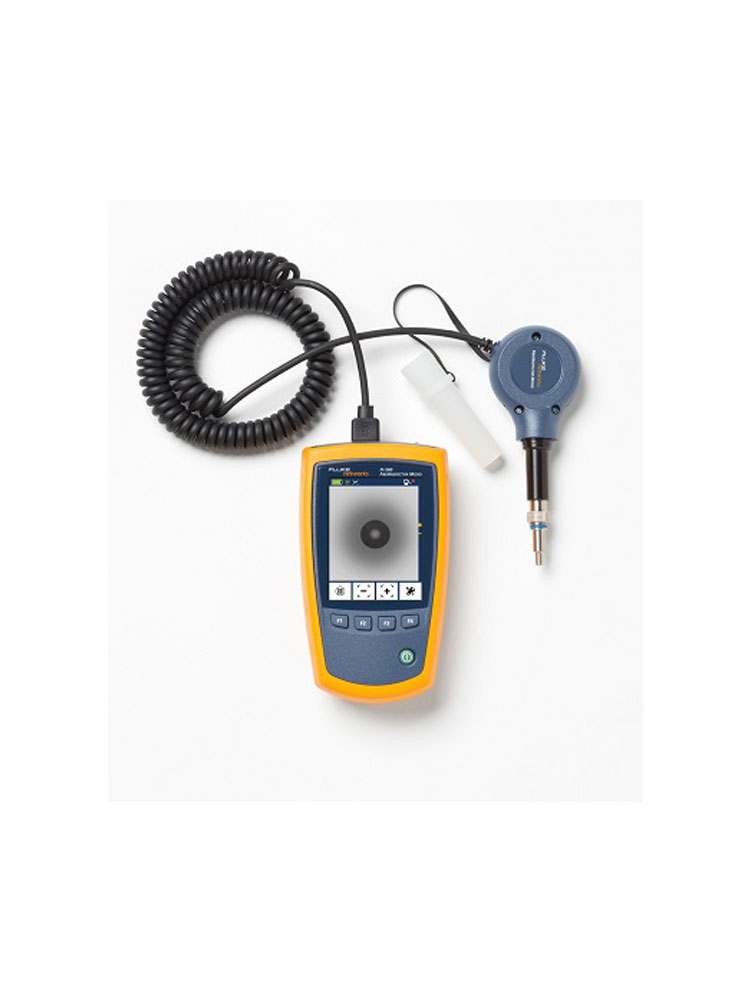

PortBright™ 조명 및 소형 프로브 설계

광케이블 패널은 종종 광케이블 소형 LC 커넥터와 함께 밀집되게 채워져 있습니다. 별도의 조명없이 해당 포트를 보는 것은 어렵습니다.

별도의 플래시를 사용할 수 있지만, 더 많은 물건을 들고 있어야 하거나 도와주는 사람이 플래시를 들고 있게 해야 합니다.

PortBright는 프로브에 내장된 플래시이며 포트를 찾아서 프로브 팁에 연결할 수 있게 해줍니다.

PortBright는 프로브 자체에 있는 버튼으로 활성화됩니다.

프로브는 단지 폭 23mm(0.95"), 두께 51mm(2")이므로 주변 광케이블의 간섭을 줄이면서 빈틈이 없는 패치 패널로 들어가는 것을 용이하게 해줍니다.

자동초점과 자동센터

모든 수동 스코프 및 많은 디지털 프로브는 수동 초점 링을 가지고 있습니다.

이는 두 손을 필요로 하며 때때로 밀집되게 채워진 패치 패널에서는 초점 맞추기가 어렵습니다.

FI-500는 프로브 또는 디스플레이 장치에 있는 버튼을 눌러 자동으로 초점을 맞춥니다.

자동 초점은 단지 3-5초가 소요되며 UPC 종단면에서 매우 잘 작동합니다.

자동 초점은 APC (경사각 물리 접촉)에서도 작동하지만, 만약 APC 팁이 커넥터와 정렬되지 않은 경우,

커넥터 또는 프로브를 회전시키고 자동 초점을 반복 시행하거나 수동으로 초점을 맞출 필요가 있습니다.

자동센터 기능은 이미지를 중지하자마자 활성화됩니다.

FI-500은 화면 중심에서 직접 광케이블 페룰의 방향을 조절하고 자동초점을 시작합니다.

이를 통해 사용자는 광케이블을 수동으로 조작할 필요 없이 광케이블 코어를 쉽게 조사할 수 있습니다.

클리닝 키트

확인, 문제 해결 및 검사 작업 이외의 중요한 작업은 광케이블 클리닝입니다.

흙, 먼지 및 기타 오염 물질은 광선로의 고속 데이터 전송의 적입니다.

오늘날의 네트워크 어플리케이션은 추가 대역폭을 필요로하므로 그 어느 때보다 손실 예산을 줄여야 합니다.

모든 광학 연결은 어플리케이션의 성공을 보장하기 위해 오염 물질 없이 깨끗한 것이 결정적으로 중요합니다.

Fluke Networks의 광선로 정리 키트에는 심한 오염 물질을 손쉽게 효율적으로 제거할 수 있는 최고의 도구가 포함됩니다.

FI-525 광케이블 클리닝 및 검사 키트에는

FI-500, 완벽 클리닝 물품(클리닝 큐브, 클리닝 카드 10개, 용제 펜, 2.5mm 포트 클리닝 면봉 및 1.25mm 포트 클리닝 면봉) 및

소프트 휴대 케이스가 포함됩니다.

NFC-KIT-BOX

광선로 정리 키트에는 수건이 포함된 세척 큐브, 봉인된 세척 영역의 카드 5장, 용액 펜 및 2.5mm 포트 세척 면봉이 포함됩니다.

NFC-KIT-CASE

광선로 정리 키트에는 수건이 포함된 세척 큐브, 봉인된 세척 영역의 카드 10장, 용액 펜, 2.5mm 포트 세척 면봉 및

1.25mm 포트 세척 면봉이 튼튼한 휴대용 케이스에 들어 있습니다.

매우 다양한 UPC 및 APC 프로브 팁

거의 모든 포트 또는 커넥터 구성에 대비한 14개의 팁을 사용할 수 있습니다.

4개의 UPC 팁(SC, LC, 1.25mm 및 2.50mm) 포함. 팁을 분실한 경우 별도로 개별 주문이 가능하며 ST 및 FC 팁도 있습니다.

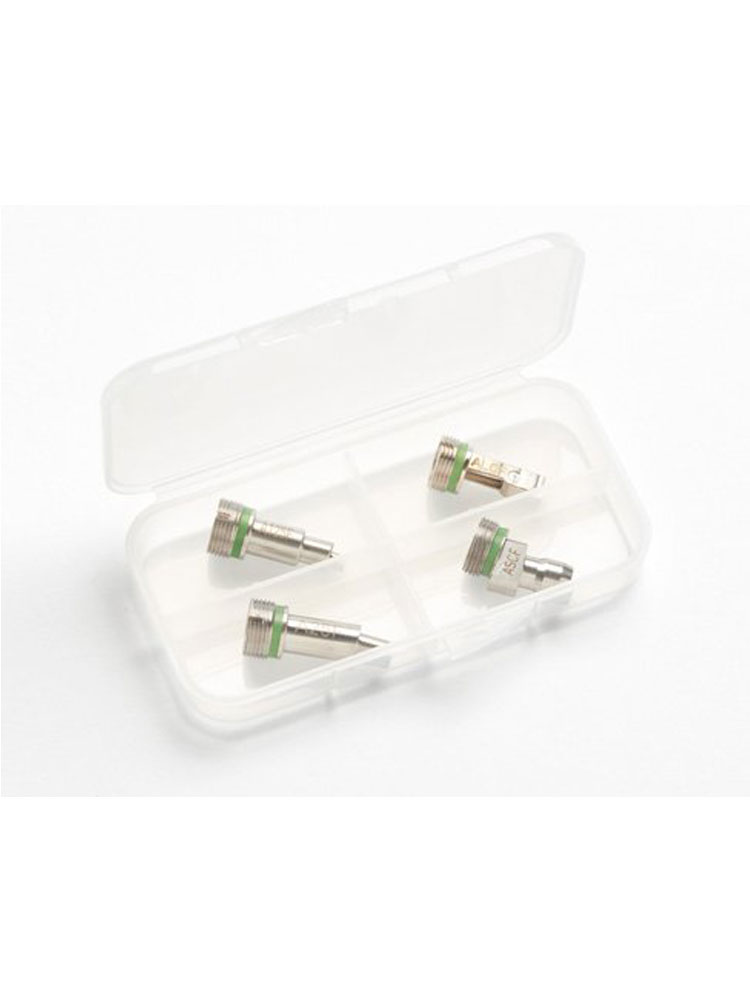

FI-500-TP-APC는 네 개의 APC (경사각 물리 접촉) 팁- SC, LC, 1.25mm 및 2.50mm가 편리한 케이스에 들어있는 키트입니다.

FC APC 팁 또한 사용 가능합니다.

또한 46mm UPC LC 벌크 헤드 확장 팁도 있습니다.

광케이블 검사, 전원, 및 클리닝 키트

광케이블 검사 및 클리닝 키트 (FI-525)

FI-500으로 광케이블 검사 도중 발견된 오염을 제거하기 위한 FI-500 FiberInspector Micro 및 습식 및 건식 클리닝 공급품.

키트 구성: FI-500, NFC-KIT-BOX, 및 1.25mm 면봉.

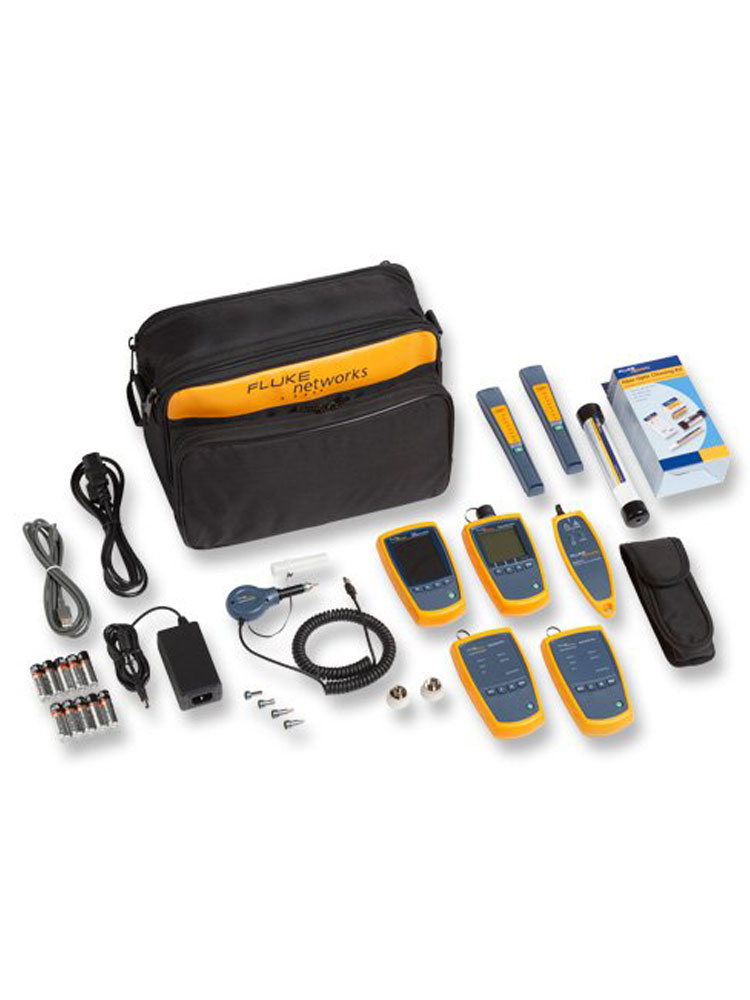

완전한 광케이블 검증 키트 (FTK1475)

완전한 광선로 확인 키트는 멀티모드 및 단일모드 광선로를 모두 사용하는 전제 네트워크를 설치 및 유지 관리하는 계약 업체 및

 네트워크 기술자를 위한 제품입니다. 이 키트를 사용하여 850, 1300, 1310, 1550 nm에서의 전력 수준 및 광학 손실을 확인하고,

광케이블 종단면을 검사하며, 케이블 결함과 커넥터 문제 및 극성 문제를 찾습니다.

키트는 FI-500 FiberInspector Micro를 포함합니다.

모든 기능을 갖춘 검사 및 멀티모드 검증 키트 (FTK1375)

전체 기능 조사 및 멀티 모드 확인 키트는 멀티 모드 전제 네트워크를 설치 및 유지 관리하는 계약 업체 및 네트워크 기술자를 위한 제품입니다.

이러한 키트를 사용하여 광학 손실 및 850 및 1300nm의 전원 수준을 확인하고 광선로 단면을 조사하고 케이블 결함, 커넥터 문제 및 극성 문제를 찾습니다.

키트는 FI-500 FiberInspector Micro를 포함합니다.
