주요 기능
5분 이내에 장착 및 접지
CV 시리즈로 5분 이내에 빠르고 간편하게 장착하여 시간을 절약해 보십시오.
ㆍ1개 기술자
ㆍ표준 Greenlee® 펀치를 이용한 구멍 1개
ㆍ패널 도어 분리 불필요
ㆍ특허 출원 중인 AutoGround™ 프로세스로 금속 인클로저에 즉시 접지
ㆍ올바르게 설치 시 최대 63kA의 패널 아크 테스트 등급 유지

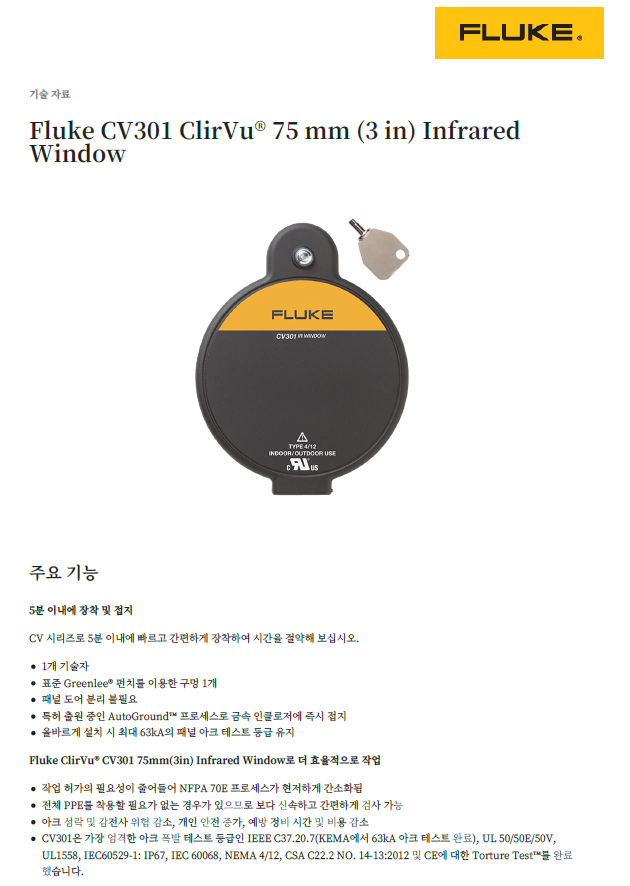

Fluke ClirVu® CV301 75mm(3in) Infrared Window로 더 효율적으로 작업
ㆍ작업 허가의 필요성이 줄어들어 NFPA 70E 프로세스가 현저하게 간소화됨

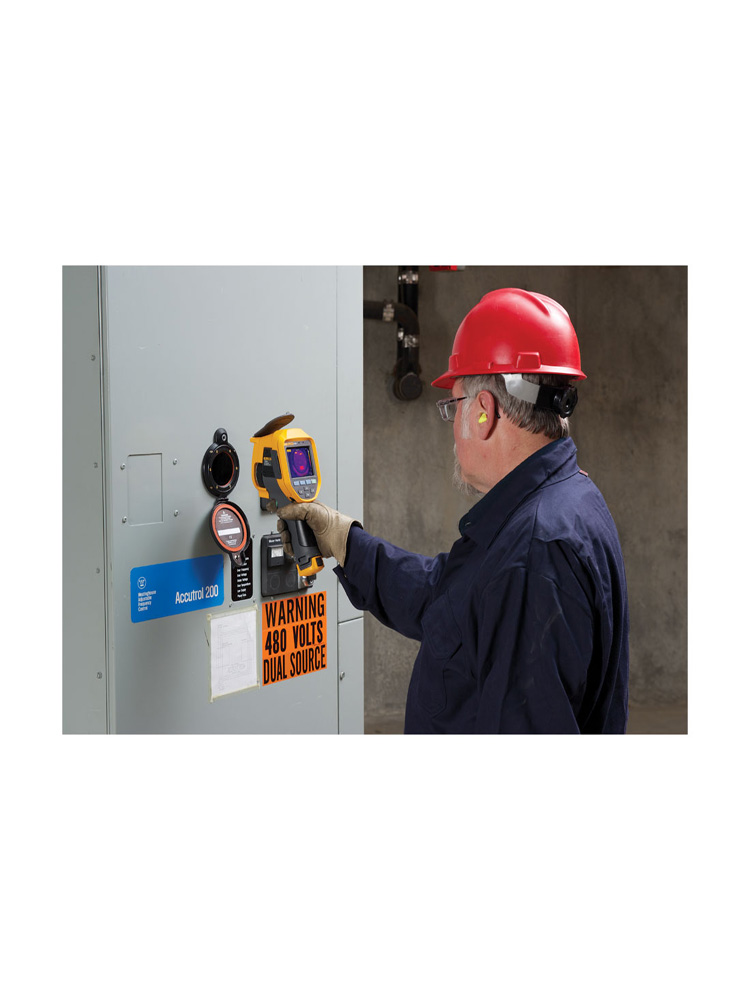

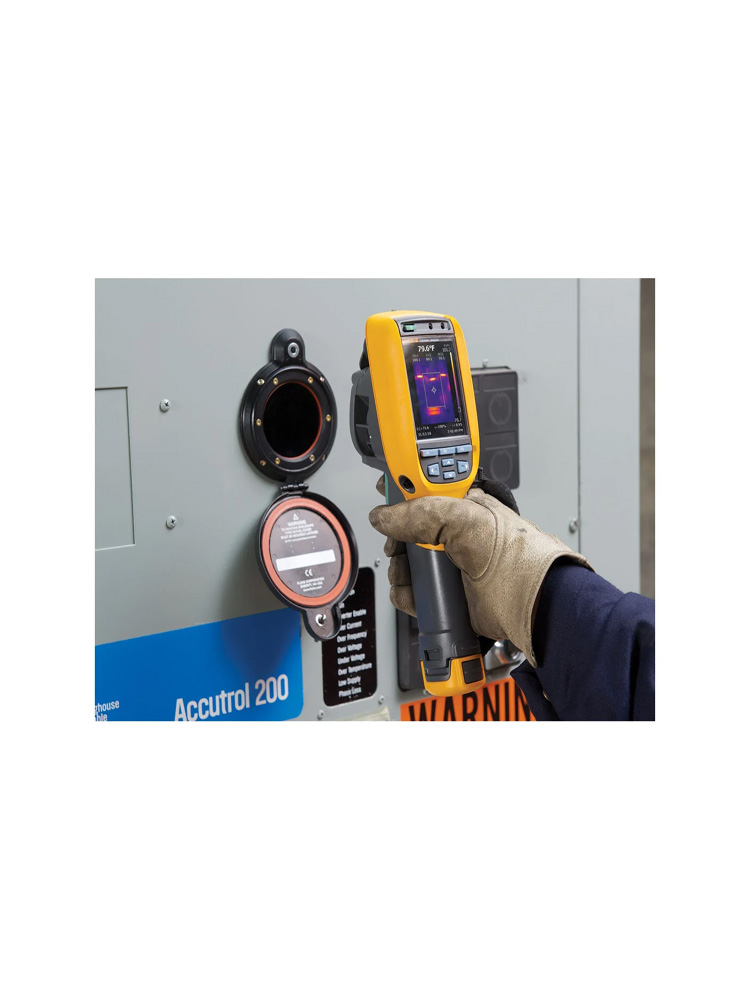

ㆍ전체 PPE를 착용할 필요가 없는 경우가 있으므로 보다 신속하고 간편하게 검사 가능
ㆍ아크 섬락 및 감전사 위험 감소, 개인 안전 증가, 예방 정비 시간 및 비용 감소
ㆍCV301은 가장 엄격한 아크 폭발 테스트 등급인 IEEE C37.20.7(KEMA에서 63kA 아크 테스트 완료), UL 50/50E/50V, UL1558,
ㆍIEC60529-1: IP67, IEC 60068, NEMA 4/12, CSA C22.2 NO. 14-13:2012 및 CE에 대한 Torture Test™를 완료했습니다.
ㆍ빠른 회전 및 보안 키 액세스의 편의성
기업 최대의 투자 대상은 패널 도어 안의 장비가 아닙니다.
최우선 순위는 매일 생명을 담보로 작업하는 전기 기사, 엔지니어 또는 조사관을 가장 안전하게 보호하는 것입니다.
Fluke 적외선 투과창은 조립 전에 광학 장치를 완벽히 코팅하는 ClirVu®를 독점 적용하여
습기로 인한 열화를 방지하며 고온 또는 저온 환경에 적합합니다.
각 Fluke 적외선 투과창은 고유한 현장 번호가 지정된 ID 명판이 부착된 상태로 제공되어 빠른 위치 확인 및 수리가 가능합니다.
보안 키 액세스 옵션이 필요하지 않은 경우CV300 IR Window를 참조하십시오.
CV 시리즈 적외선 투과창은 50 mm (2 in) 및 95 mm (4 in) 크기로도 공급됩니다.
| 일반 사양 |
| 크기 | 75mm(3in) |
| 전압 범위 | 모두 |
| NEMA 환경 유형 | 타입 4/12(실내/실외) |
| AutoGround™ | 지원 |
| ClirVu® 광학 | 지원 |
| 작동 온도 | -40°C~+232°C(-40°F~+450°F) 및 +260°C(500°F) 간헐적 |
| 모든 Fluke 카메라와 호환 | 지원 |
| 잼 너트 잠금 시스템 | 지원 |
| 커버 및 잠금 장치 영구 부착 | 지원 |
| 단일 구멍 장착 | 지원 |
| 핸드 턴 및 보안 키 도어 래치 옵션 | 지원 |
| 육안 검사 및 Fusion 지원 | 지원 |
| 단/중/장파 IR 및 UV 지원 | 지원 |
| 등급 및 테스트 |
| 아크 테스트 완료(IEEE C37.20.7) | 60Hz에서 30주기 동안 63kA(KEMA) |
| CSA C22.2 No. | 지원 |
| CSA 타입 등급 | 타입 4 |
| IP 등급 | IP67(TUV) |
| Lloyds Register | 최대 11kV 해양 개폐기, 실내 또는 실외(연안만 해당) |
| 진동 등급 | IEC60068-2-6(TUV) |
| 습도 등급 | IEC60068-2-3(TUV) |
| 장착 |
| 실제 장착 구멍 직경 필요 | 89.89mm(3.539in) |
| Greenlee® 펀치 키트 = 펀치/금형 | 739BB = 1431AV/1432AV |
| 권장 최대 패널 두께 | 10게이지 |
| 전체 창 높이 | 141.5mm(5.57in) |
| 전체 창 너비 | 111.5mm(4.39in) |
| 전체 창 두께 | 16.2mm(0.64in) |
| 도어 래치 | 보안 키 |
| 광학 장치 |
| 광학 장치 삽입 직경 | 75mm(2.96in) |
| 조리개 구경 | 67.95mm(2.675in) |
| 조리개 면적 | 3626sq.mm(5.62sq. in) |
| 두께 | 2mm(0.08in) |
| 기타 |
| 보증 | 평생 제조 결함 교체 |
