- PC가 필요없는 “All-in-one” 솔루션 제공
- 5” 터치 스크린 디스플레이 (Full-Color)
- 써모커플, RTD, 써미스터 프로브 지원
- 8개의 입력 채널 – 전류, 전압, 온도 및 펄스 동시 측정 가능
- 실시간 데이터는 그래프로 자동 생성되어 즉각적인 분석 가능
설명

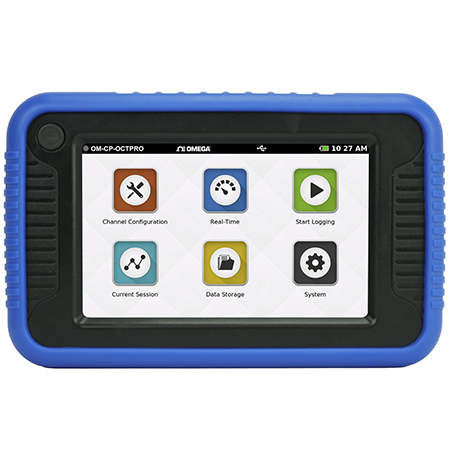

OM-CP-OCTPRO 데이터 로거는 즉각적인 분석이 필요한 애플리케이션을 위한 “All-in-one” 솔루션을 사용자들에게 제공합니다.
8개의 입력 채널을 갖춘 OM-CP-OCTPRO는 전류, 전압, 온도 및 펄스를 동시에 측정할 수 있어 실시간 데이터를 제공합니다.
별도의 PC는 필요 없으며 사용자들의 편리함을 고려한 5” 터치스크린 풀-컬러 디스플레이로 표 또는 그래프 형식으로 모든 데이터를 간편하게 확인할 수 있습니다.
OM-CP-OCTPRO 데이터 로거는 사용자들에게 편리함을 제공합니다.
8개의 입력 채널을 갖췄으며 전류, 전압, 온도 및 펄스를 동시에 측정 할 수가 있어 실시간 데이터를 제공합니다.
PC가 별도로 필요 없으며 사용자는 5” 터치 스크린 풀 컬러 디스플레이에서 표 또는 그래프 형식으로 모든 데이터를 볼 수 있습니다.
[ 적용 ]
- 공정 모니터링
- 기계 효율 연구
- 다용도 실험실 및 R&D 센터
[ 기술 사양 ]
치수: 6.65 in x 4.40 in x 1.41 in (168.9 mm x 111.8 mm x 35.8 mm) 데이터 로거
터치 스크린 크기: 12.7cm (5”)
채널 수: 8
무게:20.8 oz (1.3 lbs)
IP 등급: IP20
시작 모드: 즉시 시작 및 딜레이 시작
메모리: 1,000,000 리딩
배터리 타입: 3.7 V 리튬 이온 배터리 팩 (충전 가능)
배터리 수명: (연속 샘플링) 9시간, (대기 모드) 100시간
데이터 형식: .csv 파일 형식 내보내기
시간 정확도: ±1 minute/month
시간 정확도: 0 °C ~ +50 °C (32 °F ~ +122 °F) 0 %RH ~ 95% RH 비응축
인클로저 재질: Polycarbonate, TPE 보호 부트
교정: 1년마다 캘리브레이션 권장
입력 타입 및 정밀도
공정 입력
| 타입 | 해상도 | 정밀도 | 입력
임피던스 | 최대 전압 |
|---|
| 0-24 mA | 0.0001 mA | ±0.024 mA | 30 O | - |
| 0-100 mV | 0.0001 mV | ±0.1 mV | 1 GO | 3.0 V |
| 0-10 V | 0.0001 V | ± 0.01 V | 1 GO | 25 V |
주파수 / 펄스
최대 개수: 4,000,000,000
최대 주파수: 20 KHz
입력 신호: 0 V - 12 V
입력 임피던스: 58 KO
서미스터
| 종료 | 해상도 | 정밀도 | 온도 범위 |
|---|
| NTC-1(2252) | 0.01°C | ±0.50% | -25℃～150℃ |
| NTC-2(10K) | 0.01°C | ±0.50% | -25℃～150℃ |
RTD 입력
| 종류 | 해상도 | 정밀도 | 범위 |
|---|
PT-100
(2-와이어 RTD) | 0.01℃ | ±0.1 ℃ | -200℃～400℃ |
PT-100
(3-와이어 RTD) | 0.01℃ | ±0.1 ℃ | -200℃～400℃ |
써모커플 입력
・60분 워밍업 기간 후 실온 (25 °C ±10 °C)
・온도 정밀도는 써모커플 타입에 의존합니다.
・정밀도에는 냉 접점 보상(CJC)이 포함되지 않습니다. CJC 오류: ±1.5 °C
| 타입 | 해상도 | 정밀도 | 범위 |
|---|
| J | 0.1 | ±0.5℃ | -200 ℃～760 ℃ |
| Ｋ | 0.1 | ±0.5℃ | -270 ℃～1370 ℃ |
| Ｔ | 0.1 | ±0.5℃ | -270 ℃～400 ℃ |
| E | 0.1 | ±0.5℃ | -270 ℃～980 ℃ |
| R | 0.5 | ±2.0℃ | -50 ℃～1760 ℃ |
| S | 0.5 | ±2.0℃ | -50 ℃～1760 ℃ |
| N | 0.1 | ±0.5℃ | -270 ℃～1300 ℃ |
| B | 0.5 | ±2.0℃ | 50 ℃～1820 ℃ |
[ 배터리 ]
설정: 백라이트 밝기 20% 설정 / 백라이트 제한 시간은 5초, 1초 리딩 속도
배터리 수명: 1분 리딩 속도, 8 채널 = 10 시간, 30분
설정: 백라이트 밝기 20% 설정 / 백라이트 타임 아웃을 Off로 설정 / 1초 리딩 속도
배터리 수명: 1초 리딩 속도, 8채널 = 9시간
경고: 배터리를 분해하거나 개조하지 마십시오. 반드시 모델에 맞는 지정된 배터리를 사용하고 충전 목적으로만 사용하십시오.
100 ° C 이상에서 사용하지 마십시오.
[ 리딩 속도 관련 ]
모든 채널은 동일한 리딩 속도를 사용합니다. 온도 채널을 선택하면 리딩 속도가 4Hz로 제합됩니다.
