- 종단에 직선형 및 직각 M12 현장 설치 가능한 커넥터 센서가 있음
- 케이블 피복은 FEP, PVC 2가지 절연체 중 이용 가능
- 4선 구성, 현장에서 전선 교체 가능
- 스테인리스 스틸 편조 및 BX 호스 옵션
- 다양한 어플리케이션에 쉬운 연결 가능
설명

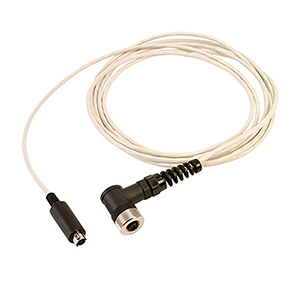

M12CFM RTD 시리즈는 저항온도센서(측온저항체) 연장 케이블입니다.
설치가 쉽도록 M12 커넥터가 종단에 연결되어 있으며, 센서 종단은 직선(ㅡ자)와 직각(ㄱ자) 커넥터 중에 선택하실 수 있습니다.
장비 연결단 쪽은 보다 더 다양하게 M12커넥터, 3핀소켓, 4핀 DIN 커넥터 등 다양하게 제공합니다.
절연은 FEP 또는 PVC 피복 중에 선택하실 수 있습니다. 케이블 길이도 용도에 따라 선택이 가능하므로, 제품 선택 시 하단의 제품번호생성기를 참고하여 주십시오.
*케이블
FEP ("T24SSPC") cable: 은도금 구리 도체 연선
PVC ("P24STPC") cable: 주석 도금 구리 도체 연선
참고: 도체 절연과 케이블 피복 재질은 동일함. 케이블은 RTD 센서 제품들에 사용되는 케이블과 동일함.
케이블 길이는 3m, 5m, 10m, 15m, 20m 주문 가능합니다. 이 외 길이는 영업담당자에게 문의하십시오.
*센서 커넥터
M12 커넥터 연결이 가능한 RTD 제품들은 대부분 플러그 스타일 연결 방식이므로, 이 케이블을 RTD 센서에 연결하시려면 케이블은 플러그(소켓) 스타일 연결 방식이어야 할 것입니다.
일자 straight (SFSR) 또는 ㄱ자 right angled (RFSR) 중 선택하실 수 있습니다.
RTD와 연결방식은 아래와 같습니다.
M12 커넥터
핀 번호 센서 측 | 컨덕터 색상 | TA3 커넥터 | TA4 커넥터 | Mini Din 커넥터 | OTP/MTP 커넥터 |
|---|
| 케이블 배선 |
|---|
 | 1 | Brown | 1 | 1 | 1 | + |
| 2 | White | 2 | 2 | 2 | - |
| 3 | Blue | 3 | 3 | 3 | G |
| 4 | Black | N/C | 4 | 4 | N/C |
