- 실내 및 실외용
- 4-선 Pt100 연결을 위한 나사 터미널 블록
- 내장 4 ~ 20 mA 트랜스미터 (옵션)
- 견고한 센서 및 보호 튜브 디자인
- NEMA 4X (IP68) 케이블 글랜드(Gland) 또는 전기 연결과 함께 제공
설명

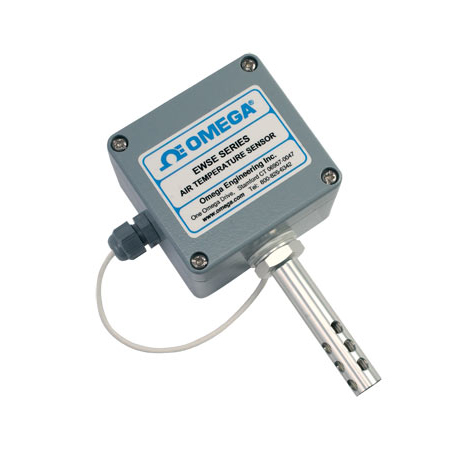

오메가의 새로운 대기 온도 센서는 실내 또는 실외에서 온도 모니터링을 위한 이상적인 솔루션입니다.
견고한 6 mm 직경 보호관 RTD 프로브는 센서 주위의 공기흐름이 향상되도록 드릴 처리된 14 mm (0.551") 외부 보호 튜브 중앙에 장착되어 있습니다.
4-터미널 커넥터 블록 또는 4 ~ 20 mA 트랜스미터는 NEMA 4X (IP65) 등급의 견고한 알루미늄 합금 인클로저 내부에 위치하고 있습니다.
케이블 글랜드는 인클로저의 왼쪽에 장착되어 있으며 2.5 ~ 6.5 mm (0.098 ~ 0.25") 직경의 케이블에 적합합니다.
【기술사양】
치수:
박스: 80 W x 75 H x 58 mm D (3 x 2.9 x 2.3")
센서: 75 mm long x 14 mm OD (2.9 x 0.55")
케이블 진입구: NEMA 4X (IP68) 글랜드 (2.5 ~ 6.5 mm (0.098 x 0.25") OD 케이블용)
EWSE-PT100:
센서 유형: 박막 Pt100 class A 4 와이어
주변 온도 범위: -50 ~ 100°C (-58 ~ 212°F)
전기 연결: 나사 터미널 블록
EWSE-PT100-TX:
주변 온도 범위: -40 ~ 85°C (-40 ~ 185°F), 10 ~ 90% RH 비응축
표준 트랜스미터 스케일링: 75°C 에서 4 mA -25°C (-13°F), 20 mA
전기 연결: 나사 단자, 2-선
전원 공급 장치: 10 ~ 30 Vdc, 루프 전원
최고 출력 부하: [(V supply-10)/20] kΩ eg 700Ω @ 24V
