FLUKE 792A AC/DC 전송표준기

모델
792A
판매가
견적문의
열기

제품정보

가장 어려운 ac 소급 가능성 요구사항을 위한 지원

792A는 높은 정확도 AC/DC 열전달표준으로서 가장 어려운 ac 소급가능성 요구사항에 대응하도록 설계되었습니다.

792A는 특허 받은 Fluke Calibration RMS 센서와 박막 범위저항을 이용하여 ±10 ppm 의 낮은 총 불확도(NIST 의 ±5 ppm)으로 우수한 전달정확도를 제공합니다.

또한 792A는 2mV~1000V의 넓은 전압범위와, 10Hz~1MHz의 넓은 주파수범위를 제공합니다.


Fluke Calibration 반도체 RMS 센서는 792A에 대해 우수한 온도안정도와 고속의 안정화 시간도 제공합니다.

이제 30분이 아닌 30초 내에 측정준비가 완료됩니다. 전달과정의 단순화를 위해 752A의 2V 출력단자들은

영점계 대신 고분해능의 디지털 멀티미터를 사용할 수 있도록 합니다.


792A는 Fluke Calibration 5700A/5720A와 같은 교정기,

Fluke Calibration 8506A 또는 HP 3458A 와 같은 전압계 그리고 Fluke Calibration 5790A 와 같은 ac 측정표준을 포함하여

귀사의 표준실험실 워크로드 내의 가장 정확한 ac 측정기들의 교정을 지원하기 위해 설계되었습니다.


792A는 4개 장비로 구성됩니다.

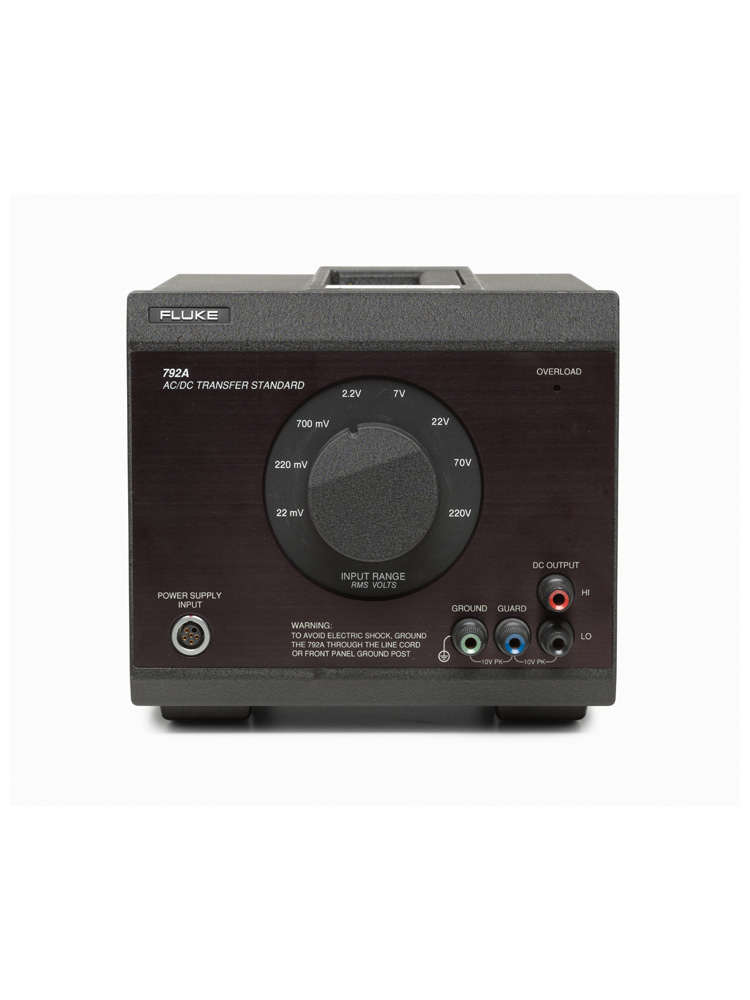

전송장치는 20mV~220V 범위에 대해 792A의 주요 아날로그 구성요소입니다.

스테인리스 강 N형 커넥터는 낮은 신호손실과 높은 측정반복성을 보증합니다.

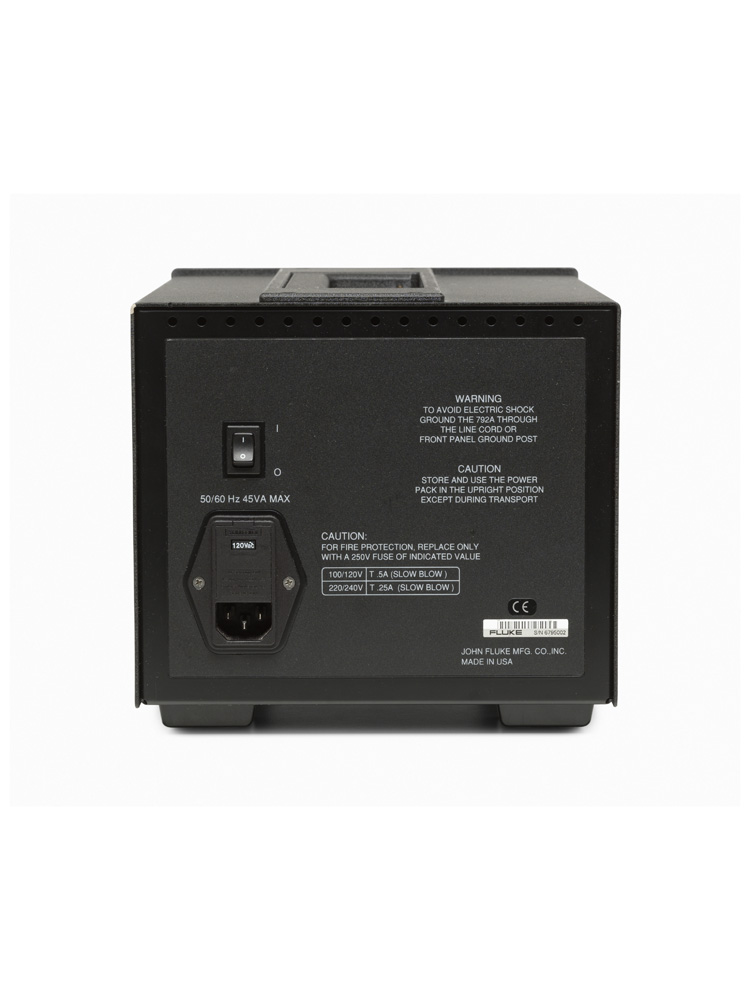

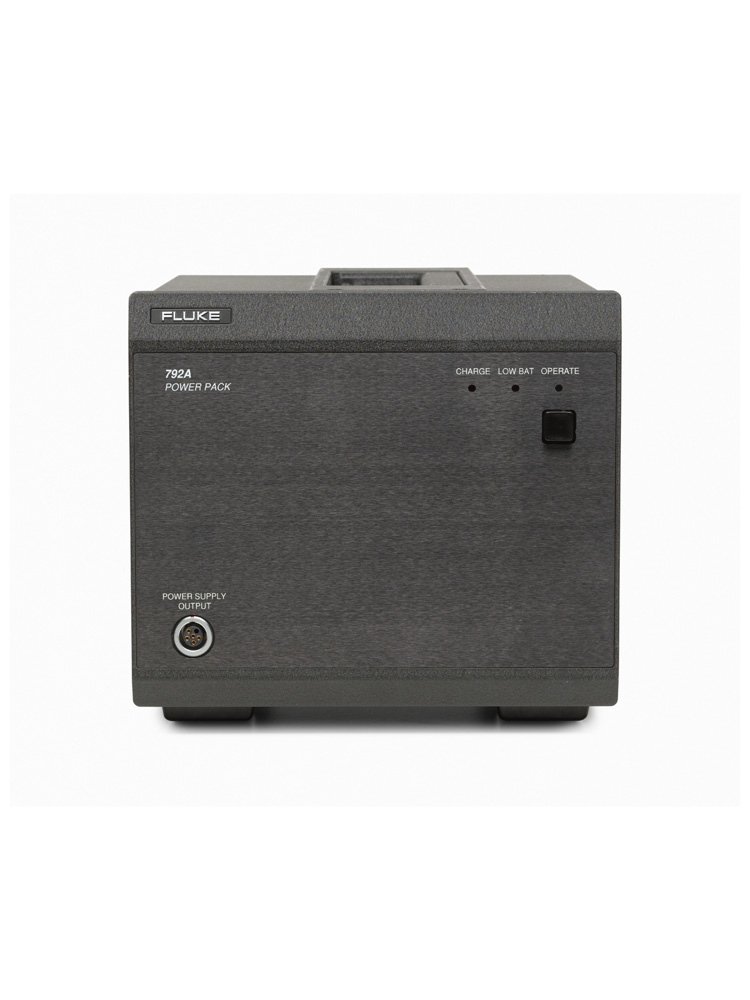

별도의 전원팩 장치는 전송장치와 1000V 범위저항을 교정을 위해 독립적으로 운송할 수 있도록 합니다.

1000V 범위 절연기는 주전송장비 밖에서 고전압에서 생성된 열을 절연합니다.

범위저항은 온도계수가 낮으며, 신속하게 안정화되며 작은 ac/dc 차이가 발생합니다. 전송스위치는 ac와 dc 입력간의 절체기능을 제공합니다.

각각의 792A는 국가표준에 대해 소급 가능한 상태로 공장출하 됩니다. 또한 각 792A는 측정된 ac/dc 차이를 위한 수정계수와 불확도의 표를 포함합니다.

A40과 A40A는 ac 전류전송측정을 지원합니다. 옵션 792A-7004 어댑터가 필요합니다.


ㆍ정확하며, 고속이며 사용하기 용이함

완벽히 소급 가능한 성능

22mV-1000V의 9개 범위 (외부 범위저항 사용)

과부하조건 근접 시에 시청각 알람 발생

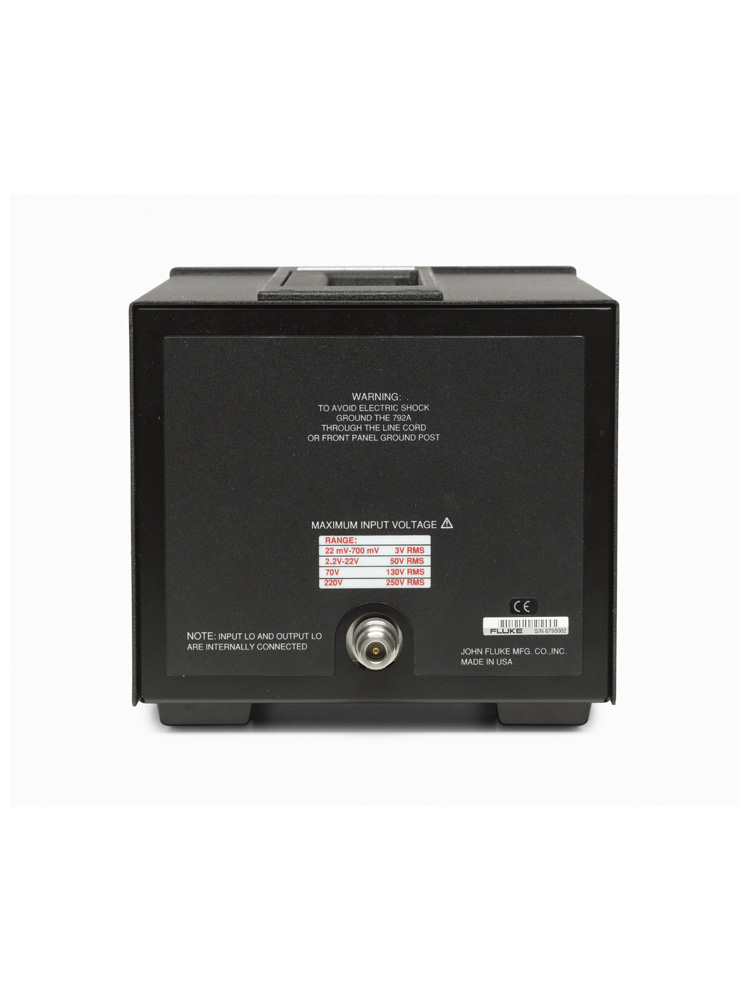

후면판에 위치한 입력커넥터

2개의 전압 (풀스케일) 출력은 전달측정의 단순화를 위해 고분해능 디지털 멀티미터를 사용할 수 있도록 합니다.

외부전원에 의해 작업대에서의 사용이 더욱 편리하며 교정을 위한 전달장비의 운반이 단순화됩니다.



정확하며, 고속이며 사용하기 용이함

792A의 중심은 특허 받은 반도체령 온도 RMS 센서인데 이는 1979년부터 다양한 Fluke Calibration 제품에서 입증되어 왔습니다.

즉 792A는 우수한 신호 대 잡음비와, 입력전압에 대해 10ppm 수준의 최소 역전 에러를 실현한다는 것을 의미합니다.

또한 2V 출력은 고분해능 측정을 실행할 수 있도록 하여, 전달에 널 미터 대신 디지털 전압계를 사용할 수 있습니다.

측정이 보다 용이해졌을 뿐만 아니라 보다 정밀합니다.

그리고 RMS 센서는 소형이므로 열질량이 매우 낮아 792A는 30초 이내에 안정화되며 11° C ~35° C 의 넓은 온도범위에 걸쳐 사용가능 합니다.

RMS 센서는 견고하며 신뢰 가능하도록 설계되었습니다.

각 장비는 부품마다 품질과 일관성을 유지하기 위해 Fluke Microelectronics Operation 의 엄격한 표준에 따라 제작됩니다.



완벽히 소급 가능한 성능

각각의 792A는 교정인증서와 함께 Fluke Calibration에서 선적됩니다.

측정된 ac/dc차이를 위한 교정계수와 불확도의 표가 포함되어 있습니다.


792와 같은 정확도의 장치의 소급가능성 요구사항을 지원하기 위해 Fluke Calibration Metrology Department 에서는

국립실험실 측정값들을 792A 생산환경으로 전달하기 위한 고유의 시스템을 개발하였습니다.

이 시스템은 723A 직류전압표준을 수 ppm 내의 오차로 유지하기 위해 개발된, 입증된 기술에 기반합니다.

전달불확도를 극소화하기 위해 사실상 동일한 792A들의 연속적인 상호비교에서 얻은 데이터에 대한 통계처리가 사용됩니다.

보다 높은 성능을 달성하기 위해 792A의 전달불확도를 모든 국가표준기구에서 직접 지정하도록 할 수 있습니다.


Fluke Calibration 에서는 주기적 교정과 재인증을 제공할 수 있습니다.

이 서비스는 원래의 교정절차를 반복합니다. 측정된 ac/dc 차이에 대한 새로운 교정계수와 불확도 표가 귀사의 측정기와 함께 반송됩니다. 주문번호 792A-000.





일반 사양
AC-DC 차이범위: 2 mV ~ 1000V
  10 Hz ~ 1 MHz
1년간 최고사양: ± 10ppm
온도안정화
사용환경 내에서 약 12시간의 안정화 시간이 필요합니다.
예열시간
안정화 시간 이후 전원투입 상태에서 15분
온도성능동작온도: 11°C ~ 35°C;
교정: 18°C ~ 28°C;
보관온도: -40°C ~ 50°C
상대습도동작온도: < 75% ~ 30°C, < 70% ~ 35°C;
보관온도: < 95%, 비응축
고도동작온도:3,050m (10,000 ft)까지;
비동작:12,200m (40,000 ft)까지
입력이 낮은 절연
섀시에 대해 20V
보호절연
입력 LO 또는 섀시에 대해 10V
EMI/RFI
FCC Rules Part 15, Subpart J, Class B; VDE 0871, Class B; VDE 0875, Class K를 준수하도록 설계
라인전원
MIL-STD-28800D, 3.13.3 항
사이즈전송장비:17.8 cm 높이 x 21.6 cm 폭 x 30.5 cm 깊이
(7 in 높이 x 8.5 in 폭 x 12 in 깊이)
전원팩:17.8 cm 높이 x 21.6 cm 폭 x 30.5 cm 깊이
(7 in 높이 x 8.5 in 폭 x 12 in 깊이)
1000V 범위 저항:7.6 cm 높이 x 8.9 cm 폭 x 14.0 cm 깊이
 (3 in 높이 x 3.5 in 폭 x 5.5 in 깊이)
전환스위치:7.6 cm 높이 x 8.9 cm 폭 x 14.0 cm 깊이
(3 in 높이 x 3.5 in 폭 x 5.5 in 깊이)
중량전송장비: 8.4 kg (18.5 lb)
전원팩: 8.9 kg (19.5 lb)
1000V 범위 저항: 1.6 kg (3.5 lb)
전환스위치: 1.6 kg (3.5 lb)
