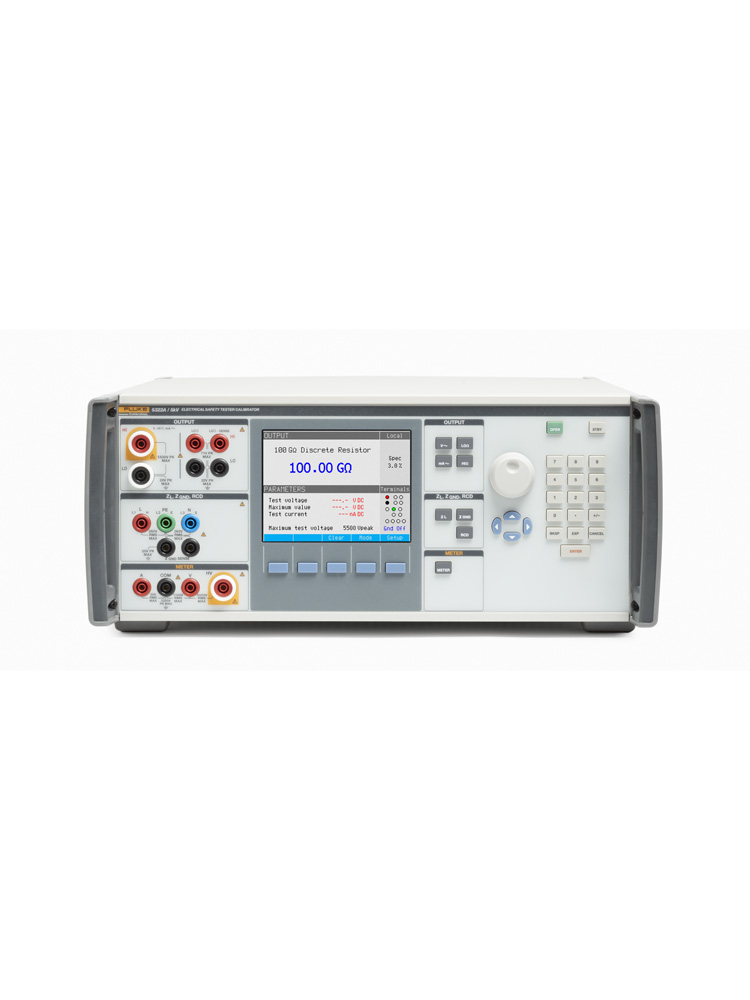

FLUKE 5322A 전기 안전 테스터 교정기

모델
5322A
판매가
견적문의
열기

제품정보

5322A 전기 테스터 교정기를 사용하면 교정 기술자가 기존 수동 다제품 방법보다 최대 4배 빠르게 새로운 규제적 표준을 준수할 수 있습니다. 5322A는 5320A 전기 테스터 교정기를 대체합니다.

5322A 교정기를 통해 다양한 전기 테스터에 대한 영국의 BS7671 제17판, IEC/EN 표준, 호주 및 뉴질랜드의 AS/NZS 3000,중국 확인/교정 규정과 같은 엄격한 국제 표준을 쉽게 준수할 수 있습니다.



5322A에서는 많은 기능을 단 하나의 기기에 결합하여 전기 안전 테스터에 일반적으로 사용되는 개별 저항기, 십진 상자 및 기타 사용자 지정 솔루션을 대체합니다.

이 단일 상자 솔루션에서는 사용자가 여러 가지 기기가 아니라

하나의 교정기만 배우고, 작동하고, 유지 관리하면 되므로 빠르고 간단하게 교정을 수행할 수 있습니다.

여러 가지 기기는 자동화하기 어려운 반면, 5322A는 MET/CAL® 교정 소프트웨어로 자동화하여 속도와 처리율을 더욱 증진할 수 있습니다.


단 하나의 교정기에서 전기 안전 테스터의 주요 유형을 모두 교정합니다.

5322A에서는 전기 안전 테스터의 주요 범주를 모두 교정합니다.

이 교정기의 장점은 개별 작업 부하 교정에 이용하는 주요 기능이 대변합니다.


폭넓은 작업 부하 적용 범위

5322A에서는 다음을 포함하여 광범위한 장비를 교정합니다.


ㆍ하이팟 테스터

ㆍ기존 아날로그 테스터를 포함한 절연 저항 테스터(메그옴 계량기)

ㆍ폐로/선로 임피던스 테스터

ㆍ연속성 테스터

ㆍ접지 저항 테스터

ㆍ그라운드 본드 테스터

ㆍ누설 전류 테스터

ㆍ회로 차단기 테스터(RCD/GFCI)

ㆍ다기능 설비 테스터

ㆍ휴대용 기구 테스터(PAT)



주요 기능 및 장점

연속 가변 고전압 저항 출력을 소스로 사용하는 고저항 고전압 저항기에서는 5kV까지 절연 저항 테스터/메그옴 계량기를 교정할 수 있습니다.

사용자는 연속 가변 기능으로 테스트 대상 장치(DUT) 요구 사항에 일치시키고 5322A 출력을

공칭값에 맞게 조정하기 위해 모든 저항값을 설정할 수 있으며, 이는 기존 스타일의 수동 크랭크 방식 테스터를 교정하는 데 도움이 됩니다.


활성 폐로 보상을 통해 교정 중 잔류 선로 임피던스를 상쇄하여 설비 테스터의 폐로/선로 임피던스 함수를 더 쉽게 교정할 수 있습니다.

600V 소스(VLC 옵션)의 측정 기능으로 작업 부하의 교류 전압 측정을 교정할 수 있습니다.

이 기능은 여러 가지 PAT 테스터의 구동에도 유용합니다.


4선 저저항 소스에서는 정밀 저전류 측정 및 고전류 그라운드 본드 측정이 가능하여 신형 4선 테스터를 정확하게 시험할 수 있습니다.

5322A-LOAD 5kV 고전압 부하 저항기(선택 사항)에는 하이포트를 정밀하게 측정할 수 있는 병렬 접속 기능이 포함되어 있습니다.


RCD 시뮬레이션에서는 뛰어난 시간 및 전류 수준 정확도로 설비 및 PAT 테스터를 시험할 수 있습니다.

5322A 트립 시간에서는 1% 트립 전류 불확도로 4:1보다 우수한 테스트 불확도 비율을 제공합니다.


리플 계수 및 THD 측정에서는 여러 규정에서 요구하는 5kV까지 하이포트 테스터의 신호 순도 측정을 표시합니다.

여러 가지 모델 중에서 작업 부하와 예산에 가장 알맞은 기능을 유연하게 선택할 수 있습니다.

MET/CAL 소프트웨어가 호환되므로 5320A 에뮬레이션 모드에서 5322A를 자동화하며 처리율을 개선하고 일관성을 더 높일 수 있습니다.


1/4의 시간에 작업 부하 적용 범위 극대화

Fluke Calibration 5322A 다기능 전기 테스터 교정기에서는 많은 기능을 단 하나의 기기에 결합하여 전기 안전 테스터에 일반적으로 사용되는

개별 저항기, 십진 상자 및 기타 사용자 지정 솔루션을 대체합니다.

유연하고 정밀하여 광범위한 기기 장치를 교정할 수 있고, 수동 다제품 방법에 소요되는 시간의 1/4 안에 빠르게 작업을 처리할 수 있습니다.



절연 저항 테스터

5322A 교정기는 높은 값의 고전압 저항기에 대한 소싱을 하고 메그옴 계량기 및 기타 휴대용 및 벤치 절연 테스터의 고전압 출력을 측정합니다.

5kV 이하의 절연 저항 테스터를 교정할 때 4.5디지트의 분해능으로 10kΩ~100GΩ의 광범위한 연속 가변 저항값을 선택할 수 있습니다.

10kV 절연 테스터를 교정할 때 포함된 R 멀티플라이어로 이러한 범위를 10TΩ 및 10kV로 확장할 수 있습니다.

포함된 10kV 분할기에서는 40kV 프로브보다 우수한 정밀도로 10kV까지 테스터를 측정하여 이러한 테스트에 필요한 TUR을 확보할 수 있습니다.



누설 전류 테스터

0.1mA~30mA 10µA 분해능으로 직접/접촉, 차동 및 대체 누출 전류 방법의 누출 전류를 시뮬레이션합니다.

5322A에서는 단일 방법만 제공하는 다른 교정기와 다르게 자신의 상황에 가장 잘 맞는 누설 전류 테스트 방법을 선택할 수 있습니다.



다기능 설비 테스터

5322A를 통해 절연 저항, 연속성, 폐로 임피던스, RCD 및 접지 저항 테스터 기능을 교정하는 유연성으로 이러한 다기능 설비 테스터를 빠르게 작동할 수 있습니다.

따라서 하나의 기기로 교정을 완료할 수 있습니다.



PAT(휴대형 전기 기구 테스터)

5322A는 절연 저항, 그라운드 본드, 누설 전류 RCD, 플래시 전압 및 부하 테스트 기능으로 PAT를 교정하는 데 필요한 모든 기능을 갖추고 있습니다.



연속성 테스터 및 접지 저항 테스터

이러한 낮은 옴의 테스터를 교정하려면 교정기에서 정밀도가 낮은 옴에 대한 소싱을 할 수 있어야 합니다.

5322A 교정기의 저저항 정밀 테스터에서는 분해능이 3.5자릿수인 100mΩ~10kΩ 범위의 저항 값의 소스를 제공합니다.

2선 또는 4선 모드를 선택하여 유연성을 극대화하거나 분리된 4선 10mΩ 저항기를 선택하여 더욱더 많은 작업 부하를 감당합니다.



루프/라인 임피던스 테스터 및 그라운드 본드 테스터

5322A 교정기에는 알려진 양만큼 루프 또는 라인의 저항을 증가시키기 위해 소싱을 할 수 있는 16개의 고전력 고전류 저항기가 있습니다.

루프의 저항을 자동으로 결정하려면 스캔 모드를 사용하고 루프 또는 라인에서 잔류 임피던스에 대한 보상을 하려면 활성 루프 보상 모드(5322A/VLC)를 사용합니다.

그라운드 본드 저항 출력은 2선 또는 4선입니다. 최저 4선 출력은 1mΩ입니다.



RCD(누전 차단기) 또는 GFCI(지락 사고 전류 단속기) 테스터

5322A에서는 설비의 전류 차단기를 트리핑하지 않고 회로 차단기(RCD/GFCI)를 시뮬레이션하여 트립 전류와 트립 시간을 확인하고 교정합니다.

대부분의 RCD 테스터에서 트립 시간은 4:1 테스트 불확실성 비율(TUR)보다 나은 값을 제공하기 위하여 0.25ms의 불확도로 계산합니다.

트립 전류 불확도는 1%로 역시 대부분의 응용에서 4:1 TUR보다 나은 값을 제공합니다.

또한 5322A에는 이러한 테스터의 RCD 기능을 교정하기 위한 특별한 PAT RCD 모드가 있습니다.



하이팟 테스터

하이팟을 이용한 전기 안전 테스트는 냉장고에서 전원 장치에 이르기까지 전자 및 전기 제품의 개발 및 제조의 중요한 부분입니다.

이러한 테스트는 제품 안전을 보장하기 위해 정부 규정에서 요구하는 경우가 많습니다.

5322A는 교류 및 직류 전압의 동종 최상 하이팟 교정을 제공합니다. 내장된 계량기로 5kV 이하의 전압에 대한 전압 및 전류를 측정합니다.

5kV 범위에서는 하이팟 리플 계수 및 왜곡(THD)을 측정합니다.



Fluke Calibration에서는 100mA 이하의 하이팟 전류 측정용 부하 어댑터 액세서리를 제공합니다.

하이팟의 완전 교정을 위해 5322A 내장 전류 계량기와 함께 부하 어댑터를 사용합니다.

 5kV를 넘는 전압에는 포함된 10kV 분할기 액세서리 또는 선택 사항인 특징이 있는 40kV 프로브를 사용할 수 있습니다.

10kV 분할기는 0.5%의 불확도로 10kV까지의 전압을 측정합니다.

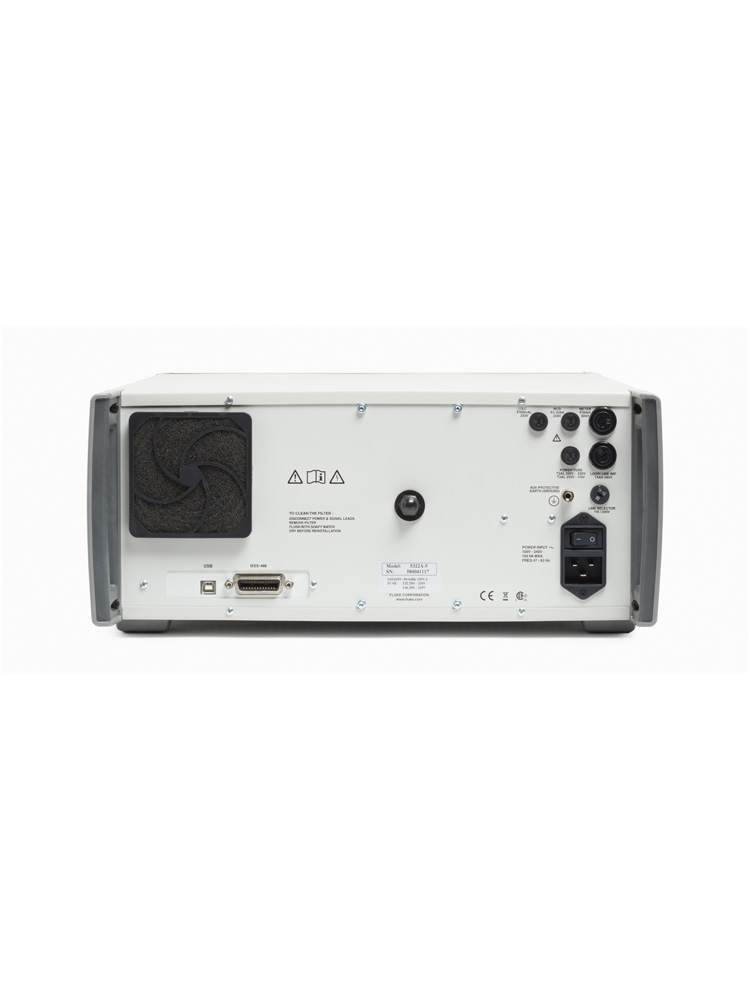

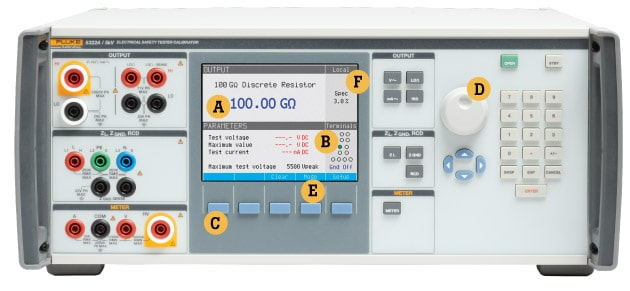

5322A 앞면 및 뒷면 패널 세부 정보


A. 대형 고휘도 컬러 디스플레이

기본 소스 또는 측정 값을 쉽게 판독할 수 있는 대형 판독값. 소스 값은 파란색으로 표시되고 측정 값은 빨간색으로 표시됩니다.


B. 활성 터미널 디스플레이

활성 상태인 교정기 터미널을 항상 알 수 있습니다. 기능을 선택하면 그래픽 디스플레이에 활성 터미널이 표시됩니다.


C. 소프트 메뉴 키

소프트 메뉴 키가 활성 기능에 적응하므로 메뉴 구조가 직관적이며 배우기 쉽습니다.


D. 출력 조그 휠, 숫자 키보드

숫자 키패드 또는 회전식 조그 휠을 사용하여 출력 값 또는 측정 범위를 선택합니다.


E. 그래픽 도움말 가이드

연결할 수 있는 내용을 이해하기 쉬운 그래픽 형식으로 알아볼 수 있습니다. 도움말 가이드는 Mode(모드) 소프트 키를 통해 사용할 수 있습니다.


F. 사양 판독

사양 판독을 통해 소스 또는 측정 기본값의 불확도를 볼 수 있습니다.

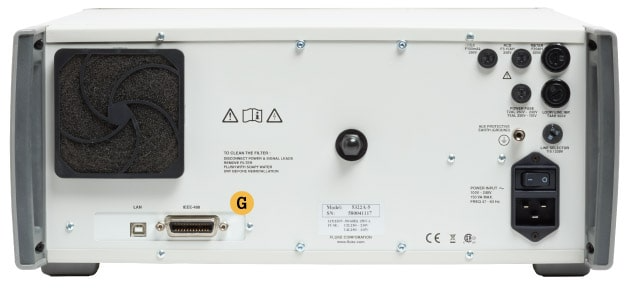

G. IEEE 488 및 USB 통신


MET/CAL® 교정 관리 소프트웨어의 이점

5322A는 5320A 에뮬레이션 모드에서 Fluke Calibration MET/CAL 교정 소프트웨어와 연동하므로 매번 일관되게 교정을 수행하면서

기존 수동 및 다제품 방법의 4배까지 처리율을 높일 수 있습니다.

이 강력한 소프트웨어에서는 ISO 17025 및 비슷한 품질 표준을 쉽게 준수할 수 있도록 교정 절차, 프로세스 및 결과를 문서화합니다.



필요할 때 제공되는 지원

Fluke 교정기의 정확도와 신뢰도는 익히 알려져 있습니다.

Fluke는 전 세계에서 교정 및 수리 시설을 운영하여 장비를 최고의 작동 상태로 유지합니다.

Priority Gold 서비스 패키지로 교정기 가동 중단을 줄이고 소유 비용을 관리하십시오.

Fluke Calibration CarePlan에서는 턴어라운드가 보장되고 수리 비용이 없는 5322A 교정기의 연례 표준 또는 공인 교정을 제공합니다.

(일부 국가에서는 CarePlan을 이용할 수 없습니다. 가까운 Fluke Calibration 판매 대리점에서 해당 지역의 교정 서비스를 확인하십시오).



유연하게 선택하여 전기 테스터 작업 부하 교정

5322A에 대하여 복수의 모델을 선택할 수 있기 때문에 자신의 실험실의 작업 부하에 가장 잘 맞는 기능을 선택할 수 있는 유연성이 있습니다.

기본 5322A 모델에서는 1.5kV 고저항 소싱을 제공합니다.

5322A/5에서는 증가하고 있는 고전압 기반의 안전 테스터를 다루기 위해 5kV 고전압 저항기를 제공합니다.



어느 모델이든 DUT의 전압 측정 기능을 교정하기 위한 600V 정밀도 ac/dc 출력 소스 및 모델 활성 루프 보상을 추가합니다.

0.5% 정확도까지 매우 높은 전압의 정밀도를 측정하는 특성이 있는 40kV 프로브 액세서리를 추가할 수도 있습니다.



포함된 액세서리로 유연성을 추가

각 5322A에는 10kV까지 절연 테스터를 테스트하기 위해 최대 10TΩ의 저항을 소싱하는 외부 R 멀티플라이어가 함께 제공됩니다.

지역마다 유형이 다른 전기 기구 플러그와 소켓을 안전하게 5322A에 연결할 수 있는 RCD PAT 어댑터도 포함됩니다.

10kV 출력으로 테스터를 측정하여 일부 규정에서 요구하는 더 엄격한 테스트 정확도 비율을 충족하는 외장형 10kV 분주기도 포함됩니다.

모델 옵션이 이처럼 광범위하므로 작업 부하와 예산에 부합하는 적합한 모델을 적절히 선택할 수 있습니다.



5322A-LOAD(옵션)

누설 테스트를 위한 하이팟에 직접 연결할 수 있도록 5kV 고전압 저항기와 함께 옵션인 5322A-LOAD 5kV 고저항 부하 옵션을 사용할 수 있습니다.

이 5322A-LOAD는 5kV 테스트를 지원하며 병렬로 결합하여

전압 한계 내에서 더 정밀한 결과를 얻을 수 있는 10kΩ~10Ω 범위의 고전압 저항기 9개가 있다는 점에서 독보적입니다.





Model Name설명
5322A1kV 15kV 저항 포함 다기능 전기 테스터 교정기
5322A/55kV 고전압 저항 출력 포함 다기능 전기 테스터 교정기
5322A/VLC5kV 저항, 600V 소스, 전압 폐로 보상 포함 교정기
5322A/401.5kV 저항 및 40kV 프로브 포함 교정기
5322A/5/VLC5kV 저항, 600V 소스, 전압 폐로 보상 포함 교정기
5322A/VLC/401.5kV 저항, 600V 소스, 전압 폐로 보상 및 40kV 프로브 포함 교정기
5322A/5/405kV 저항 및 40kV 프로브 포함 교정기
5322A/5/VLC/405kV 저항, 600V 소스, 전압 폐로 보상 및 40kV 프로브 포함 교정기




Accessories common to all models:

액세서리설명
5322A-LOAD5322A용 고전압 저항기 부하
Y5320A5322A용 랙 장착 키트 – 슬라이딩
5322A/케이스5322A용 운반 케이스(5322A-LOAD 없음)
