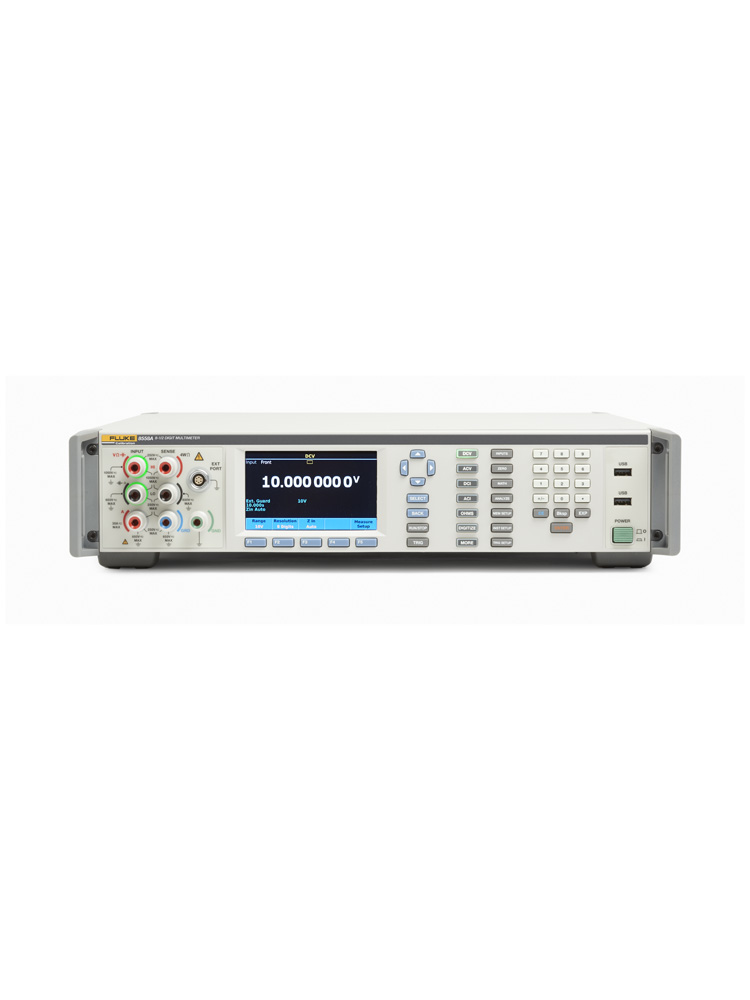

8558A 8.5 디지트 멀티미터는 실험실과 제조 테스트 환경에서 시스템 자동화를 위한 초당 5메가샘플 고분해능 디지털 데이터를 제공합니다.

Fluke의 새로운 고속 시스템 설계 및 업계 최고 속도의 직접 디지털 기능을 사용하여 최고의 속도와 최고의 정확성을 결합해야 하는

많은 자동화 시스템 애플리케이션을 위해 처리량을 크게 증가시킬 수 있습니다.

컬러 디스플레이의 직관적인 사용자 인터페이스를 통해 광범위한 측정 범위와 9개 기능에 뛰어난 정확성을 제공합니다.

8558A는 완전히 로드된 8588A 레퍼런스 멀티미터와 동일한 플랫폼을 공유합니다.

플랫폼은 둘 다 모든 구성에서 탐색하기 용이한 메뉴 구조를 갖춘 직관적 공통 사용자 인터페이스와 자동화된 환경에 맞는 서로 일치하는 SCPI 준수 명령을 제공합니다.

8588A 플랫폼은 GPIB, USBTMC 또는 이더넷 전반에 걸쳐 초당 최소 100,000개의 4.5자리 판독값과 최대 1500만 개 판독값을 수용할 수 있는 온보드 데이터 메모리를 보장합니다.

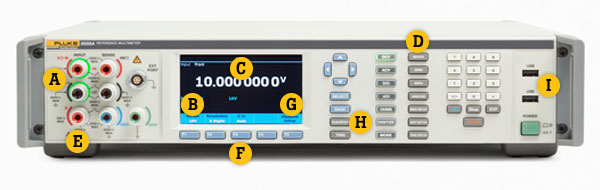

A. 시각적 연결 관리 터미널

활성 터미널의 표시등을 켜서 사용자가 올바르게 연결할 수 있도록 안내합니다.

B. 액세스하기 간편한 구성

범위, 조리개, 입력 임피던스, RMS 필터 및 기타 측정 구성을 바로 확인할 수 있습니다.

C. 대형 고휘도 컬러 디스플레이

직관적인 사용자 인터페이스와 평평한 메뉴 구조는 구성에 쉽게 액세스하고 추세 플롯, 파형, FFT, 히스토그램 및 통계를 쉽게 열람할 수 있도록 지원합니다.

D. 프로그래밍 가능한 전면/후면 전자 스위치

수동 작동을 줄이고 단일 원격 명령을 통해 즉각적인 비율 산출을 허용합니다.

E. 30A 터미널(8588A만 해당, 8558A는 2A)

단일 터미널로 가장 넓은 범위의 전류를 측정할 수 있습니다.

F. 소프트 메뉴 키

활성 기능에 적응하므로 메뉴 구조가 직관적이며 배우기 쉽습니다.

G. 다국어 선택

영어, 중국어, 프랑스어, 일본어, 한국어, 러시아어, 스페인어 중에서 선택합니다.

H. 실행/정지 트리거

연속 또는 자동 실행, 측정 상태를 전환합니다.

I. USB 포트

데이터를 신속하고 손쉽게 플래시 드라이브에 다운로드합니다.

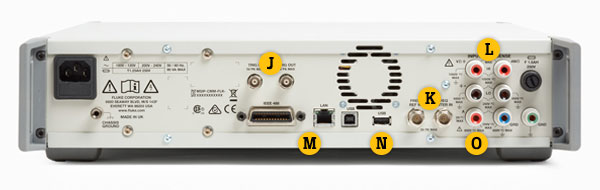

J. 트리거 입력/트리거 출력

정밀 트리거링은 시스템 자동화의 동기화를 극대화합니다.

K. 주파수 카운터

0.5uHz/z에서 100Mhz 주파수 카운터 측정을 지원합니다.

L. 후면 패널 입력 터미널

연결 호환성을 위해 전면 패널 입력 터미널을 미러링하고 전면/후면 비율을 측정할 수 있습니다.

M. IEEE 488, LAN, USB 인터페이스

단순한 시스템 통합을 위한 표준 원격 인터페이스.

N. USB 포트

데이터를 신속하고 손쉽게 플래시 드라이브에 다운로드합니다.

O. 2A 터미널

8558A 핵심 기능과 성능

ㆍDC 전압

ㆍ100mV ~ 1000V(최대 1050V)

ㆍ2.02x 전체 스케일

ㆍ최대 분해능: 1nV

ㆍ4.0μV/V(95%) 5.7μV/V(99%), 1년

ㆍ0.5μV/V(95%) 0.65μV/V (99%), 24시간 안정성

ㆍ0 ~ 10초 판독 조리개(200ns 분해능)

DC 전류

ㆍ10uA ~ 2A(8558A)

ㆍ2.02x 전체 스케일

ㆍ최대 분해능: 1pA

ㆍ9μA/V(95%), 12μA/V(99%), 1년

ㆍ0ns ~ 100s 판독 조리개

AC 전압

ㆍ10mV ~ 1000V, 1Hz ~ 10MHz, (최대 1050Vrms)

ㆍ2.02x 전체 스케일 Vpp, 1.2x 전체 스케일 Vrms

ㆍ최대 분해능: 1nV

ㆍ80μV/V(95%), 103μV/V(99%), 1년

AC 전류

ㆍ10uA ~ 30A(8588A만 해당, 8558A는 2A)

ㆍ2.02x 전체 스케일 Vpp, 1Hz ~ 100kHz 1.2x 전체 스케일 Vrms

ㆍ최대 분해능: 1pA

ㆍ300μA/V(95%), 387μA/V(99%), 1년

저항

ㆍ1Ω ~ 10GΩ(20GΩ 최대)

ㆍ2.02x 전체 스케일

ㆍ최대 분해능: 10nΩ

ㆍ10μΩ/Ω(95%), 13μΩ/Ω(99%), 1년

ㆍ저전류 모드, 고전압 모드 및 Tru Ohms™

디지털화 V

ㆍ100mV ~ 1000V(최대 1050V)

ㆍ2.02x 전체 스케일

ㆍ최대 분해능: 18비트

ㆍ초당 5메가샘플 샘플링 속도

ㆍ최대 20 MHz 대역폭

디지털화 I

ㆍ10μA ~ 30A(8588A만 해당, 8558A는 2 A)

ㆍ2.02x 전체 스케일

ㆍ최대 분해능: 18비트

ㆍ초당 5메가샘플 샘플링 속도

ㆍ최대 4 MHz 대역폭

주파수 또는 주기

ㆍ전압, 최대 10MHz

ㆍ전류, 최대 100kHz

ㆍ주파수 BNC에서 최대 100MHz

ㆍ0.5μHz/Hz, 1년

정전 용량

ㆍ1nF ~ 100mF

ㆍ400μF/F, 1년

온도

ㆍPRT 및 열전대

ㆍ5mK, 1년

RF 전원

ㆍRhode & Schwarz NRP 시리즈 DC I 및 AC I 외부 분로기

ㆍDC I 및 AC I 외부 분로기

A40B 및 기타 모든 외부 분로기

 판독 속도

ㆍ메모리로 8.5자리를 초당 1회 판독

ㆍ메모리로 4.5자리를 초당 100,000회 판독

ㆍ디지털화 V 및 I의 휘발성 메모리로 초당 최대 500,000회 판독

ㆍ이진 형식으로 USB를 통해 초당 최대 500,000회 판독 전송

측정 메모리

ㆍ1,500만 회 판독

ㆍ타임 스탬프가 표시된 750만 회 판독

GPIB, USBTMC, 이더넷

ㆍ기본 SCPI 준수 원격 명령

ㆍ8508A 및 3458A 에뮬레이션 모드

ㆍFluke 8508A 에뮬레이션에서 MET/CAL™ 교정 절차 라이브러리 완전 지원

ㆍIVI 드라이버

ㆍ.csv 형식으로 데이터를 간편하게 전송하는 USB 드라이브

트리거 메커니즘

ㆍ수동 트리거

ㆍ외부 BNC 트리거 입력 및 트리거 출력

ㆍ내부 또는 레벨 트리거

ㆍ타이머 트리거

ㆍEpoch 트리거

ㆍ라인 트리거

ㆍ버스 트리거

CE 및 CSA 준수

놀랍도록 빠른 속도로 제공되는 정확한 데이터

8588A/8558A 고속 디지털 플랫폼의 테스트 시간이 짧을수록 처리량을 늘리고 산출량을 향상하고 투자 수익을 더욱 높일 수 있습니다.

8588A/8558A는 판독당 200나노초의 속도로 메모리에 디지털화하며 USB, 이더넷, GPIB를 통해 초당 100,000회의 판독으로 PC에 4.5자리 데이터를 제공합니다.

신속한 고분해능 데이터 캡처는 시스템 처리량과 효율성에 영향을 미치는 올바른 결정을 적시에 내리기에 충분한 양질의 정보를 제공합니다.

0ns ~ 100s의 조리개 설정으로 인해 데이터 캡처 창을 제어할 수 있는 업계에서 가장 폭넓은 유연성을 제공합니다.

판독 속도: 8.5자리로 1회 판독/초 ~ 4.5자리로 100,000회 판독/초

메모리에서 PC로 데이터 전송: USB를 통해 이진 형식으로 최대 500,000회 판독/초, 이더넷 및 GPIB를 통해 최대 200,000회

피시험 장치의 디버깅 및 완벽한 완성

8558A는 최대 20Mhz의 아날로그 대역폭으로 5메가샘플 디지털화 속도를 갖춰 18비트 분해능에서 최저 수준의 과도 신호를 특징으로 하는 최초이자 유일한 시판용 장비입니다.

이 기능으로 인해 설계를 디버깅하고 이상 신호를 발견하고 실제 환경에서 사용할 수 있도록 테스트를 통해 장치를 완벽하게 만드는 일이 더욱 쉬워집니다.

수백 nV에 달하는 전압 감도와 수백 pA에 달하는 전류 감도로 인해 초저 수준의 과도 신호를 찾아낼 수 있습니다.

최대 20MHz 대역폭의 전압과 4MHz의 전류는 측정된 신호의 광대역 컨텐츠를 유지합니다.

초당 5메가샘플을 처리하는 18비트 SAR 아날로그-디지털 변환기

복잡하고 빠르게 변화하는 파형을 포착하기 위해 버퍼로 들어가는 초당 5메가샘플의 샘플링 속도

1,500만 회 판독 메모리는 대량의 데이터 보관을 허용해 데이터를 PC로

즉시 전송해야 할 필요성이 사라집니다.

그래픽 파형 디스플레이는 복잡한 파형의 실시간 시각화를 지원해 결과 및 답변에 대한 액세스 속도 향상으로 생산성을 높입니다.

빠르고 신뢰할 수 있으며 정확한 시스템 호환성

새 장비를 엄격하게 동기화된 시스템에 삽입하면 오버헤드 및 부적합성을 유발할 수 있습니다. 8558A의 디지털 플랫폼에는 공통 연결 인터페이스와

최소한의 장애물과 최고 수준의 신뢰성을 갖춘 분석을 수행할 수 있도록 데이터를 디지털화하고 통합하여 시스템의 일부분으로 전송하는 정밀 트리거링 기능이 포함됩니다.

GPIB, USBTMC, 이더넷을 이용해 원격 인터페이스의 산업 표준을 선택할 수 있습니다.

USB 드라이브를 이용해 .csv 형식으로 PC에 데이터를 빠르고 손쉽게 전송할 수 있습니다.

8505A 및 3458A 에뮬레이션 모드의 SCPI 준수 명령은 8588A8558A로의 시스템 업그레이드 프로세스를 단순화하며 가속합니다.

Fluke 8508A에 지시하는 MET/CAL 교정 절차 라이브러리를 완전히 지원합니다.

8558A/8588A DMM의 산업 표준 제어를 위한 IVI 드라이버

트리거 메커니즘: 외부 BNC 트리거 트리거 입력 및 트리거 출력, 에지 또는 레벨 트리거, 타이머 트리거, Epoch 트리거, 라인 트리거

디지털화 전압 및 전류를 위한 외부 BNC 트리거로 100ns 미만의 트리거 대기 시간 유지

분석: FFT

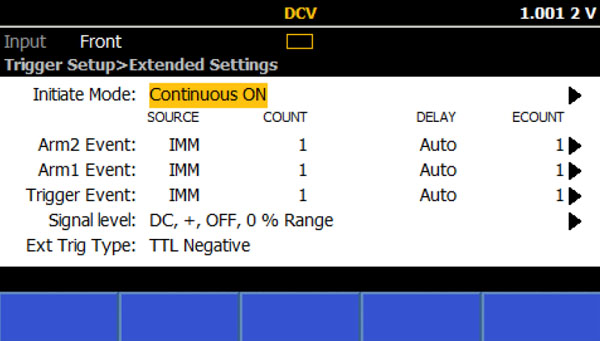

트리거 시스템

사용성이 간편한 교육과 작동 제공

일부 인기 있는 시스템 디지트 멀티미터의 경우 복잡한 메뉴 구조와 직관적이지 않은 명령이 포함되어 있는 반면,

다른 멀티미터들은 사용자 인터페이스가 부족하여 교육과 작동을 가로막는 장애물이 됩니다.

이와 대조적으로 8558A에는 액세스하기 간편한 구성 메뉴가 탑재되어 있어 새 사용자를 교육하기 쉽습니다.

영어, 중국어, 프랑스어, 독일어, 일본어, 한국어, 러시아어, 스페인어 중에서 선택합니다.

그래픽 디스플레이를 사용해 추이, 히스토그램, 복잡한 파형 및 통계를 쉽게 시각화할 수 있습니다. 반복 가능한 시스템별 작업을 빠르고 쉽게 자동화할 수 있습니다.

8558A의 전면 패널은 조명을 통해 어느 터미널이 활성 상태인지 보여주고 사용자가 올바른 연결을 할 수 있도록

안내하는 시각적 연결 관리™ 출력 터미널을 제공합니다. 핸들 및 스핀 휠은 편안하고 손쉬운 운송을 위해 오버몰딩되었습니다.

USB 호스트 포트가 장치의 전면과 후면에 모두 배치되어 있습니다. 포트를 사용해 데이터를 외부 메모리 장치로 내보내고 펌웨어 업데이트를 단순화합니다.

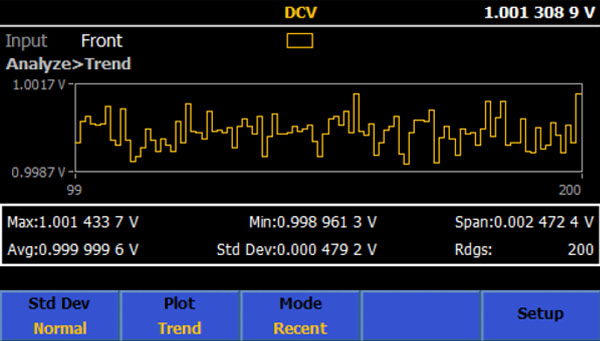

추세 플롯

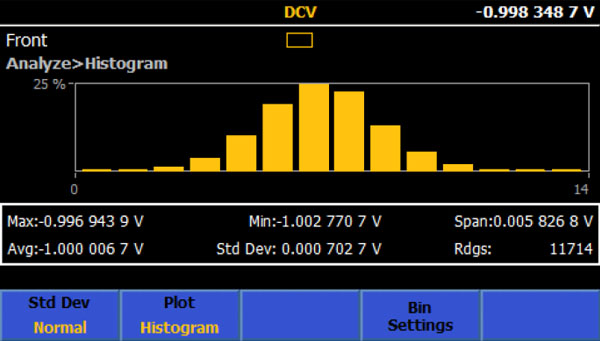

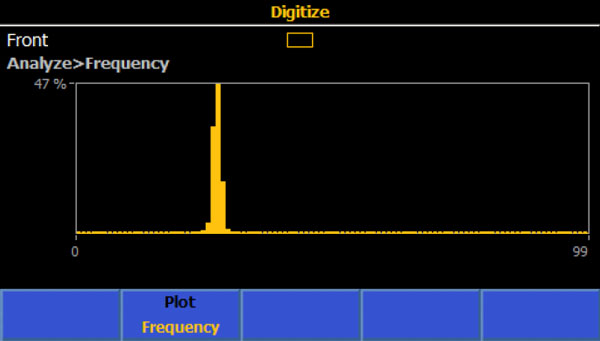

분석: 히스토그램

MET/CAL™ 교정 관리 소프트웨어의 이점

8588A 및 8558A는 8508A 에뮬레이션 모드에서 Fluke Calibration MET/CAL™ 교정 소프트웨어와작동하여 처리량을 높이는 동시에

교정이 매번 일관되게 수행되도록 보장합니다.

이 강력한 소프트웨어에서는 ISO 17025 및 비슷한 품질 표준을 쉽게 준수할 수 있도록 교정 절차, 프로세스 및 결과를 문서화합니다.

필요한 시점에 지원 및 서비스 제공

Fluke Calibration은 고객이 기대하는 높은 품질 수준을 유지하는 한편 고객의 요구 사항에 부합하는

테스트, 수리, 교정 서비스를 합리적인 가격에 신속하게 제공하고 있습니다.

당사의 전기 교정 실험실은 ISO Guide 17025를 준수함을 인증받았고 전 세계에 교정 및 수리 시설을 마련해 두었습니다.

Gold CarePlan 서비스 패키지로 마음의 안정과 가동 시간을 확보

8588A/8558A 멀티미터에는 표준 1년 공장 보증이 제공됩니다.

사용자는 Priority Gold Instrument CarePlan 서비스 패키지를 통해 품질 보증 수준을 향상할 수 있습니다.

Priority Gold Instrument CarePlan에는 가동 중지 시간을 1주 단축하는 신속한 연간 교정이 포함되며

장비를 이용해 장기적으로 최상의 성능을 누릴 수 있도록 확장 보장이 포함됩니다.

1년, 3년 또는 5년 Care-Plan 중에서 선택해 주십시오.

(참고: 우선 선적 시간은 국가마다 다릅니다. 자세한 내용은 현지 Fluke Calibration 영업 담당자에게 문의하십시오.)

95% 1년 상대 사양. Fluke Calibration은 99% 신뢰 구간 k=2.58에서 보증합니다. 99%의 경우 (2.58/2)를 곱합니다.
