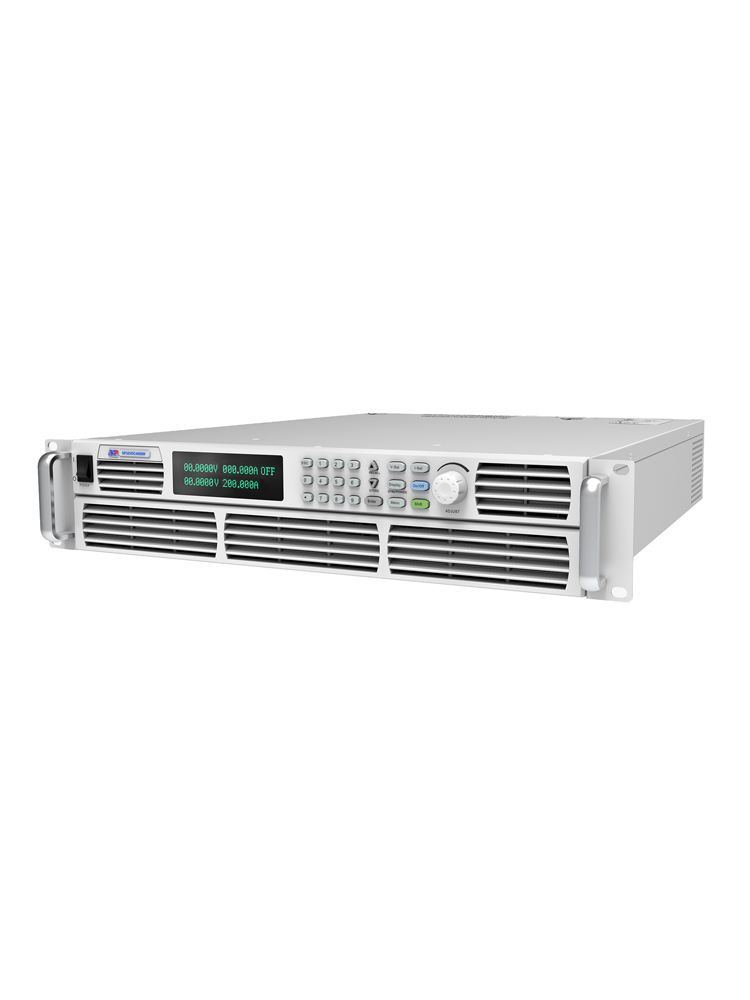

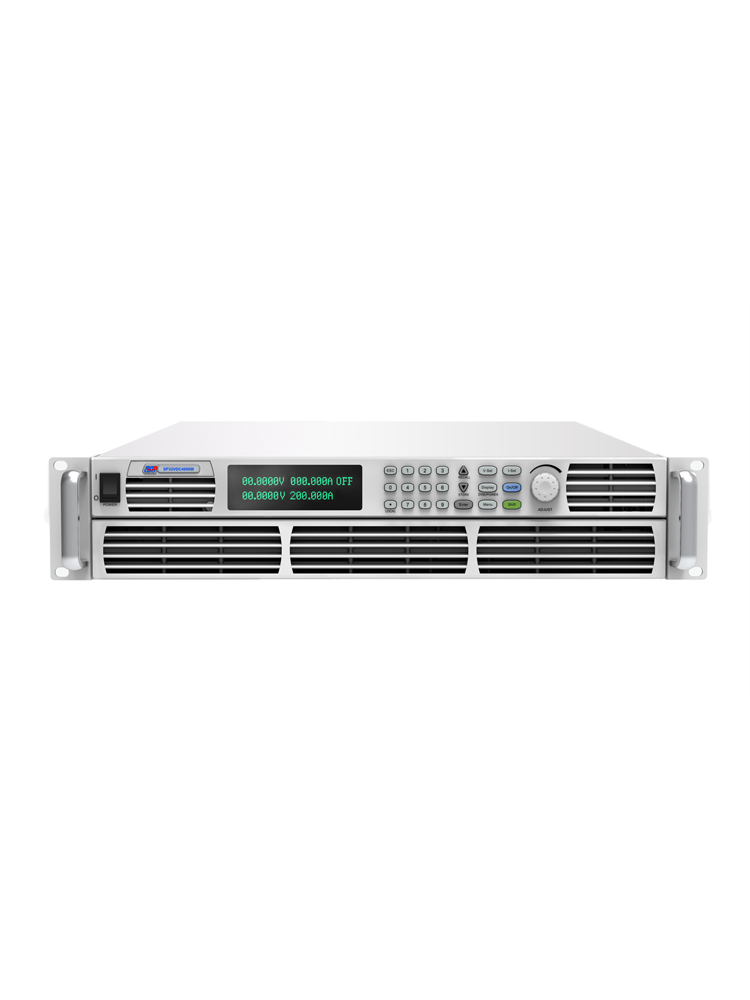

SP-1U/2U 시리즈
고성능 프로그래밍 가능 DC 전원 공급 장치
APM은 안정적인 DC 출력과 더 넓은 범위의 전압 및 전류를 제공합니다.
단일 장치의 경우 전류 범위는 200A에 도달할 수 있습니다.
전압 범위는 800V에 도달할 수 있습니다.
하나의 장치 프로그래밍 가능 전원 공급 장치는 여러 개의 직사각형 전원을 대체할 수 있습니다.
여러 전압 및 전류 그룹을 출력하고, 시간에 따른 출력 시간을 설정하고, 전면 패널이나 PC를 통해 OVP, OCP, OPP, OTP, SCP를 제공할 수 있습니다.
자동차 전자 테스트 파형이 내장된 목록 파일 기능을 지원합니다.

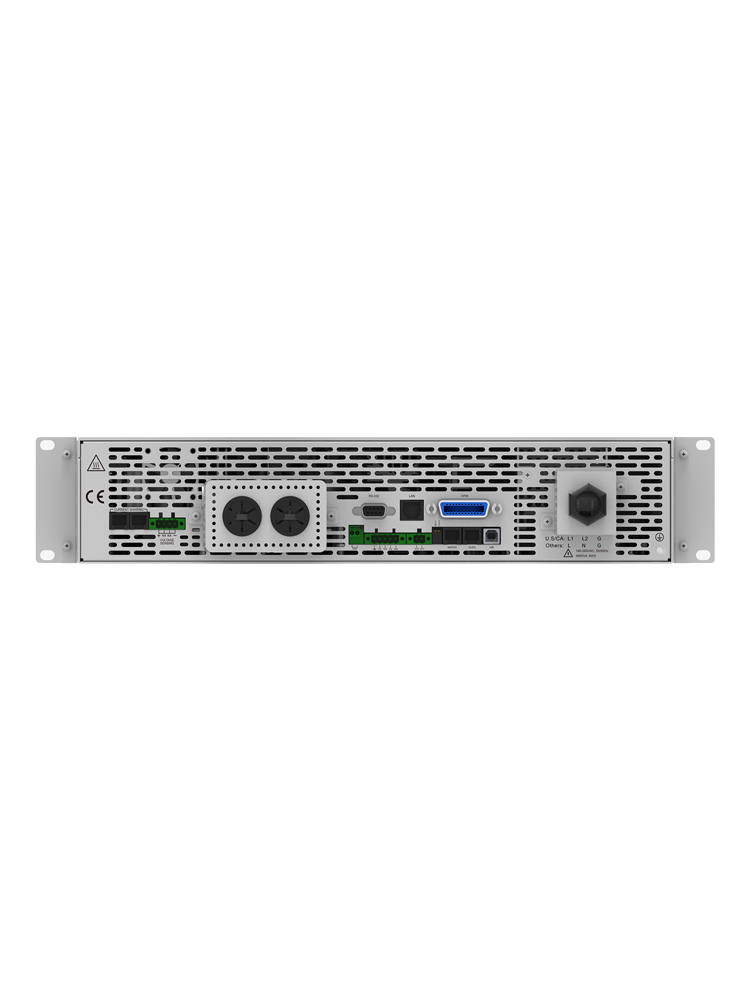

표준 인터페이스에는 RS232, RS485, USB가 포함됩니다.
LAN 및 GPIB는 선택 사항입니다.
다양한 분야에 적용할 수 있습니다.
제품 특징
낮은 리플 및 소음
높은 정확성과 높은 분해능
CC 및 CV 작업 모드는 자유롭게 전환됩니다.
LIST/SEQUENCE 파일 편집 지원
OVP/OCP/OPP/OTP/SCP
원격 보상
외부 아날로그 제어 입력 인터페이스 포함
표준 USB/RS485/RS232 통신 인터페이스
최대 10개 장치에 대한 마스터/슬레이브 병렬 및 직렬 작동 모드
기능 및 장점
쇼트 모드 기능
이 기능은 케이블/퓨즈 전류 전달 용량 테스트에 적용할 수 있으며, 활성화되면 전원 공급 장치가 단락 보호 기능을 종료하고 정격 전류를 출력할 때까지 초저전압을 유지합니다.
![](https://tnps.kr/uploaded/webedit/2402/71172bf146f7aea3d0a78c36ff1aaa03b32a0d17.png)
타이머 제어 기능
이 기능은 무인 상황에 적용 가능하며 타이머와 출력을 활성화하면 화면에 타이머의 카운트다운이 표시됩니다.
0에 도달하면 공급 장치가 자동으로 출력을 끕니다.
그리고 전원 공급 장치를 완벽하게 보호하면 이 기능을 안전하게 사용할 수 있습니다.
![](https://tnps.kr/uploaded/webedit/2402/76478226e90f14c000ed036b5e3d02161d6fcb6a.png)
외부 제어 기능
이 시리즈 전원 공급 장치는 외부 전압/전위차계 제어 출력을 제공할 수 있으며,
전원 공급 장치 전압 및 전류 조절 설정과 출력 상태를 원격으로 조정하기 위해 외부 전압(0~5V) 또는 외부 전위차계(5~10K)로 제어할 수 있습니다. 전원 공급 장치.
![](https://tnps.kr/uploaded/webedit/2402/dae988e9790f615bc9c61a9ac058bf2cb6eab7e7.png)
평균 측정 기능
이 모드에서는 DUT의 전압과 전류에 급격한 변화가 있는 경우 평균화 시간을 FAST, MEDIUM 또는 SLOW로 조정하여 표시된 값을 보다 안정적으로 만들 수 있습니다.
![](https://tnps.kr/uploaded/webedit/2402/c33fb67375a52b41278740f21934cad092746ac9.png)
전류 계산 기능
이 기능은 차단기 또는 퓨즈의 차단 시간 테스트를 제공합니다.
전류가 회로 차단기 또는 퓨즈의 퓨즈 전류 Ib에 도달하면 타이밍을 시작하고 연결이 끊어지면 타이밍을 중지하며 타이밍 분해능은 최대 200ms입니다.
![](https://tnps.kr/uploaded/webedit/2402/58b5c6a4a0546bacedca2fb345a9ed533a2ca818.png)
빠른 리콜 기능
전면 패널의 숫자 키를 사용하여 저장된 매개변수를 직접 호출할 수 있도록 지원합니다.
먼저, 사용자는 자주 사용하는 데이터를 전원 공급 장치의 메모리에 저장하고, 빠른 호출 모드에 들어간 후 직접 숫자 키를 누르면 저장된 데이터를 빠르게 호출할 수 있습니다. 【1】~【9】에서.
![](https://tnps.kr/uploaded/webedit/2402/dd062b4a57c00c81221087aba3c91b64035dfee4.png)
LIST 파형 편집 기능
이 시리즈 전원 공급 장치는 다양한 테스트 요구 사항의 출력 요소를 충족하기 위해 3가지 종류의 LIST 파일 편집 형식을 지원합니다.
시간 설정의 최소 분해능은 1ms입니다.
임펄스 파일 형식
시간에 따른 출력 전압의 추세와 지속 시간을 설정합니다.
필요에 따라 출력 파형 실행 모드를 LOOP,CONT,STEP으로 설정합니다.
![](https://tnps.kr/uploaded/webedit/2402/9bb378e98da45a302fec00925d4ebaee74be2979.png)
경사 파일 형식
출력 전압의 기울기를 설정하고 출력 전압을 천천히 증가 및 감소시키는 기능을 지원합니다.
필요에 따라 출력 파형 실행 모드(LOOP, CONT, STEP)를 설정합니다.
![](https://tnps.kr/uploaded/webedit/2402/0da5fc460e1c37beeb1125ff2b73286ae7471ebf.png)
SEQUENCE 파형 편집 기능
이 기능은 LIST 파일 편집의 업그레이드 버전입니다.
모든 단계는 완전한 LIST 파일입니다.
여러 개의 LIST 파일과 출력을 결합할 수 있으며, LIST 파일당 반복 횟수와 전체 SEQUENCE 파일의 실행 횟수를 설정할 수 있습니다.
![](https://tnps.kr/uploaded/webedit/2402/c87485d5087be4fd1a5483378e7693cc799e3694.png)
원격 보상 기능
이 기능은 테스트 정확도를 높이기 위해 부하 라인의 전압 강하를 보상하는 데 적용할 수 있습니다.
실제 응용에서는 전압 강하가 미미하더라도 원격 보상 케이블을 출력 단자에 연결하는 것이 가장 좋습니다.
원격 보상 기능을 사용할 경우, 전원 공급기의 출력 단자에서 S+, S-를 분리한 후 DUT의 양쪽 끝에 연결하십시오.
최대 보상 전압은 최대 5V입니다.
출력 전력은 보상 후 정격 전력의 1.05%보다 낮아야 합니다.
![](https://tnps.kr/uploaded/webedit/2402/c6516336bc1f17b9be4ae492985aa39a4475da99.png)
역방향 관개/전원 싱크 기능
이 시리즈 전원 공급 장치는 역방향 관개에 대한 보호 기능을 갖추고 있어
특정 테스트 조건에서 전원 공급 방향에 대한 DUT의 전류를 차단하고 DUT에서 전원 공급 장치 하드웨어 회로가 손상되는 것을 방지합니다.
![](https://tnps.kr/uploaded/webedit/2402/fc6ade2e73500e9149bbb17c107c0e677de09fdf.png)
한편, 이 시리즈 전원 공급 장치에는 단락 구리 시트가 표준으로 제공됩니다.
테스트에서 작동 안전을 보장하기 위해 DUT에서 생성된 스파이크를 흡수하는 전원 공급 장치가 필요한 경우 단락 구리 조각을 연결할 수 있으며
에너지는 전원 공급 장치 및 기타 회로 내부의 출력 커패시터에 의해 흡수됩니다.
![](https://tnps.kr/uploaded/webedit/2402/f16d6be2c4220bab52e7625508deee46611c50c7.png)
