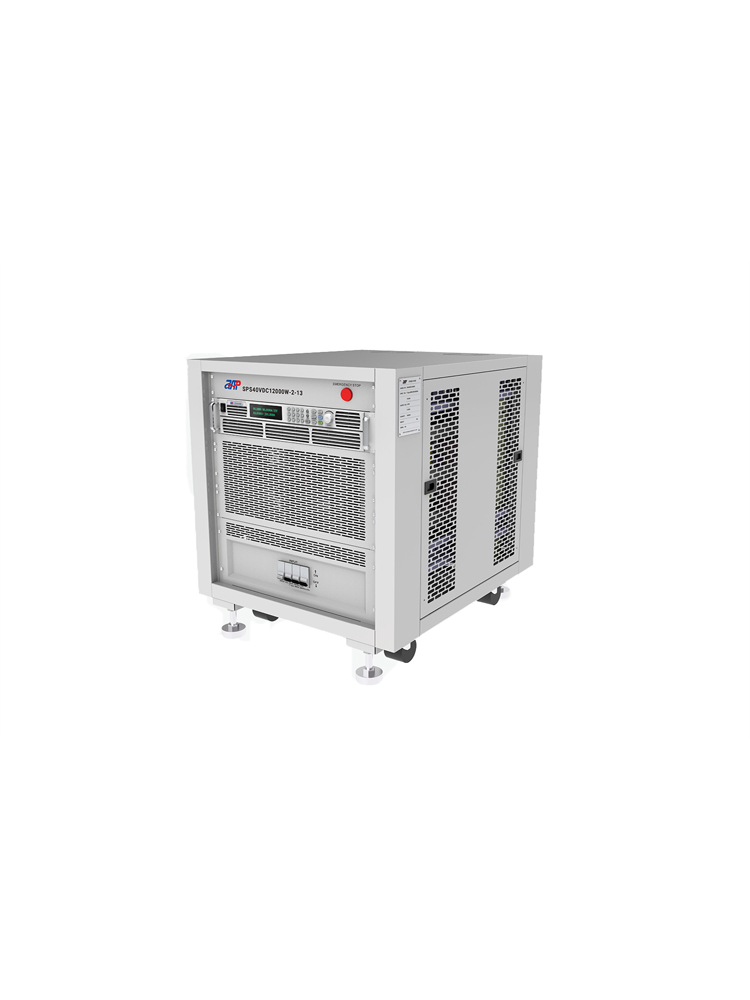

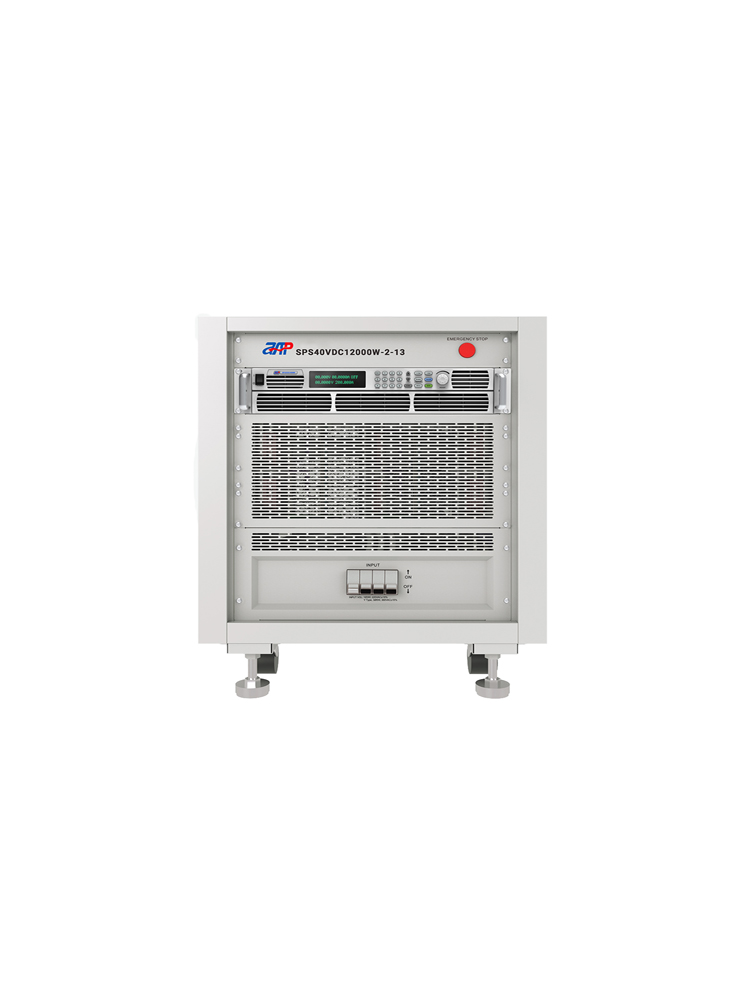

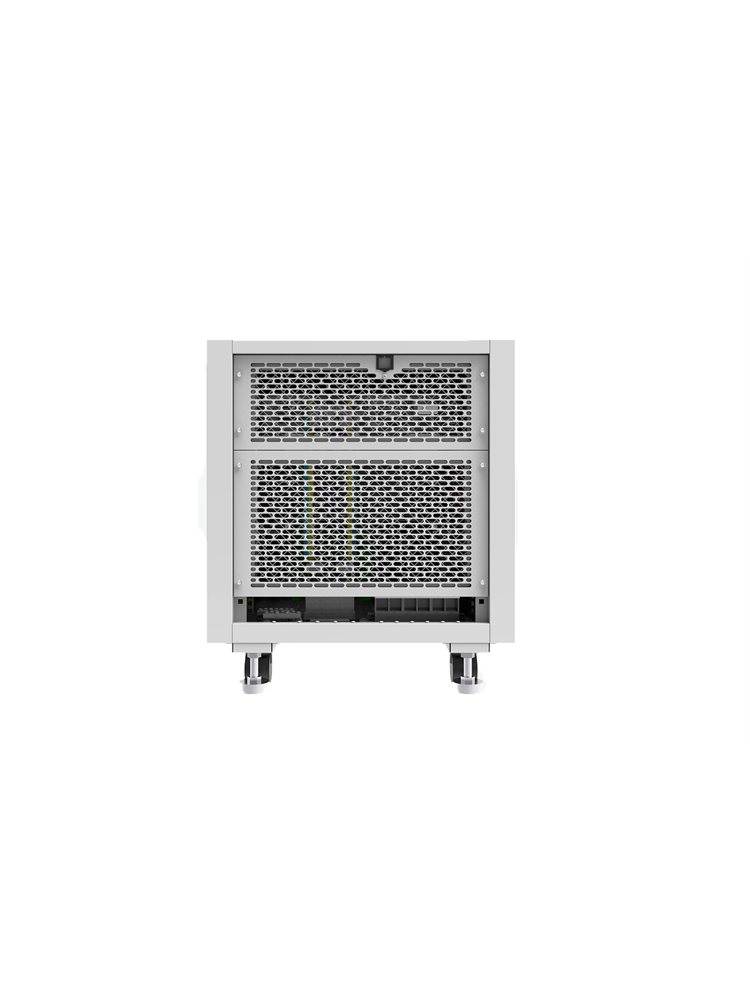

SPS Series

DC 전원 공급 시스템

APM은 안정적인 DC 출력을 제공합니다.

내장된 전압 및 전류 측정 기능은 더 넓은 범위의 전압 및 전류 조합을 제공할 수 있습니다.

단일 장치는 12KW에서 40KW까지의 범위를 커버할 수 있습니다.

전력 범위는 2000A에 도달할 수 있고 전압 범위는 1200V에 도달할 수 있습니다.

DC 소스 시스템은 다양한 종류의 DC 전원 애플리케이션을 충족할 수 있습니다.

사용자는 출력 전압, 전류를 임의로 설정할 수 있습니다.

모든 종류의 특징을 측정하고 VFD에 표시합니다.

동시에 전원은 다중 표준 인터페이스를 제공하고 테스트 개발을 단순화하고 가속화합니다.

제품 특징

정확한 전압 및 전류 측정 기능 제공

코딩된 손잡이, 다기능 키보드

표준 RS232/RS485/USB 인터페이스, GPIB 및 LAN용 옵션

부하 리드의 전압 강하를 보상하기 위한 원격 감지

CV 및 CC 자동 전환 지원

리스트 파형 편집 기능

SCPI 명령 사용

CE 인증

OVP/OCP/OPP/OTP/SCP

기능 및 장점

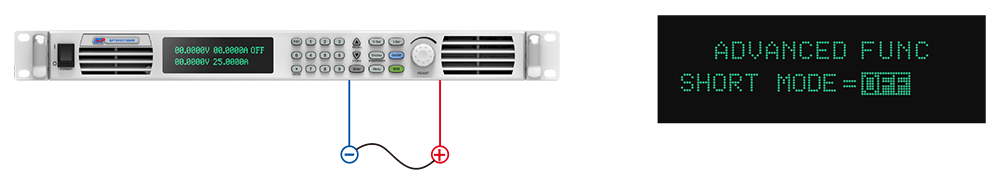

쇼트 모드 기능

이 기능은 케이블/퓨즈 전류 전달 용량 테스트에 적용할 수 있으며, 활성화되면 전원 공급 장치가 단락 보호 기능을 종료하고 정격 전류를 출력할 때까지 초저전압을 유지합니다.

LIST 파형 편집 기능

이 시리즈 전원 공급 장치는 다양한 테스트 요구 사항의 출력 요소를 충족하기 위해 3가지 종류의 LIST 파일 편집 형식을 지원합니다.

시간 설정의 최소 분해능은 1ms입니다.

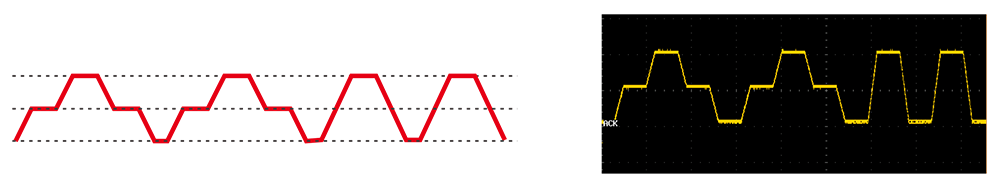

임펄스 파일 형식

시간에 따른 출력 전압의 추세와 지속 시간을 설정합니다. 필요에 따라 출력 파형 실행 모드를 LOOP,CONT,STEP으로 설정합니다.

P.

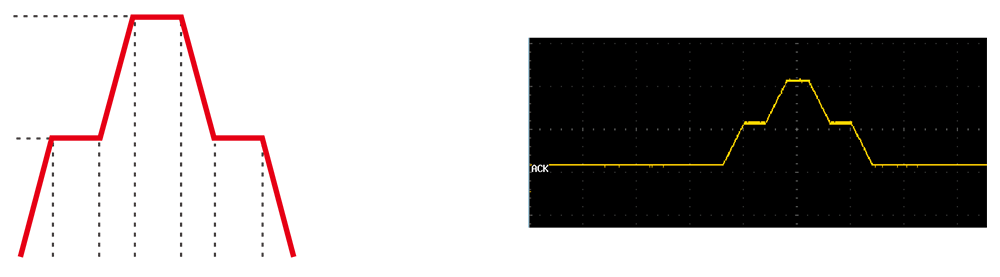

경사 파일 형식

출력 전압의 기울기를 설정하고 출력 전압을 천천히 증가 및 감소시키는 기능을 지원합니다.

필요에 따라 출력 파형 실행 모드(LOOP, CONT, STEP)를 설정합니다.

SEQUENCE 파형 편집 기능

이 기능은 LIST 파일 편집의 업그레이드 버전입니다.

모든 단계는 완전한 LIST 파일입니다.

여러 개의 LIST 파일과 출력을 결합할 수 있으며, LIST 파일당 반복 횟수와 전체 SEQUENCE 파일의 실행 횟수를 설정할 수 있습니다.

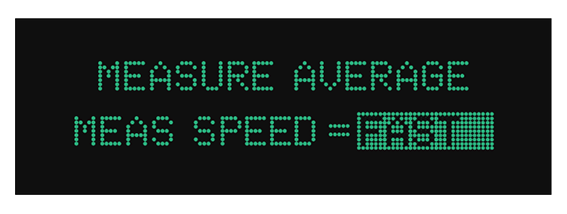

평균 측정 기능

이 모드에서는 DUT의 전압과 전류에 급격한 변화가 있는 경우 평균화 시간을 FAST, MEDIUM 또는 SLOW로 조정하여 표시된 값을 보다 안정적으로 만들 수 있습니다.

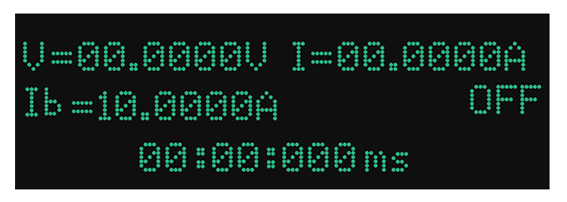

전류 계산 기능

이 기능은 차단기 또는 퓨즈의 차단 시간을 테스트하는 기능을 제공합니다.

전류가 회로 차단기 또는 퓨즈의 퓨즈 전류 Ib에 도달하면 타이밍을 시작하고 연결이 끊어지면 타이밍을 중지하며 타이밍 분해능은 최대 200ms입니다.

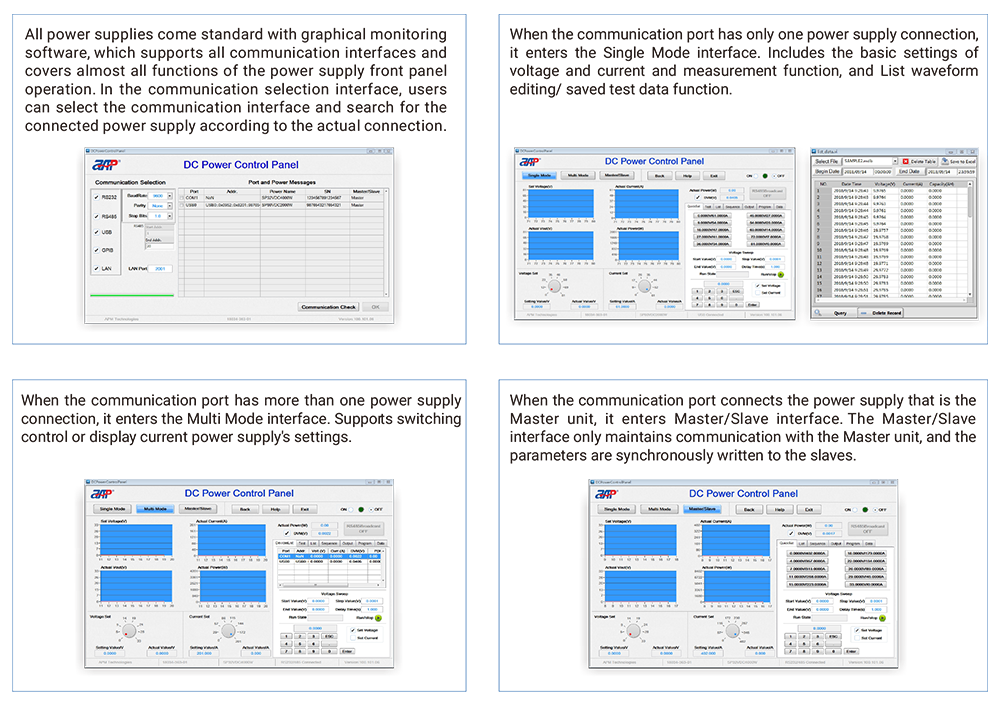

모니터링 소프트웨어
