다양한 비접촉 전류 측정 방법 중에서 홀 원리에 기초한 전류 측정이 가장 널리 사용되는 방법입니다.
자기장이 집중되면 홀 소자는 자기장을 감지하여 전압을 생성할 수 있는데, 이를 홀 전압이라고 하며 직접 출력이나 피드백 제어에 사용할 수 있습니다.
이 구조에서 측정된 전류의 케이블이 홀 요소에 가까울 때 상대적으로 뚜렷한 자기장의 변화가 발생하여 위치 오류가 발생한다는 것을 알 수 있습니다.
이러한 오류를 줄이기 위해 일반적으로 다중 홀과 다중 호흡의 대칭 배치 방법을 사용하여 문제를 해결할 수 있지만 어떤 방법을 채택하더라도
홀 요소의 수를 늘릴 수 없기 때문에 위치 오류를 근본적으로 제거할 수는 없습니다. 무한히 늘어나게 됩니다.
이것이 홀 센서의 사용자 매뉴얼에서 일반적으로 사용자가 전류를 측정할 때 측정된 전류 열(케이블)을 가능한 한 천공된 부분의 중심에 두도록 요구하는 이유입니다.
때로는 위치 오류의 영향을 제거하기 위해 내장된 전류 뱅크를 사용할 수 있습니다.
홀 효과 전류 센서를 교체하기 위해 HIT를 사용하는 이유
높은 명중률
0.05% 정확도로 기존 홀 효과 전류 변환기보다 10배 우수
저렴한 비용
비용은 홀 효과 전류 변환기와 유사합니다.
AC/DC 측정
AC, DC, 펄스 전류를 측정할 수 있습니다.
낮은 제로 오프셋
최대. ±10uA 전체 온도 범위

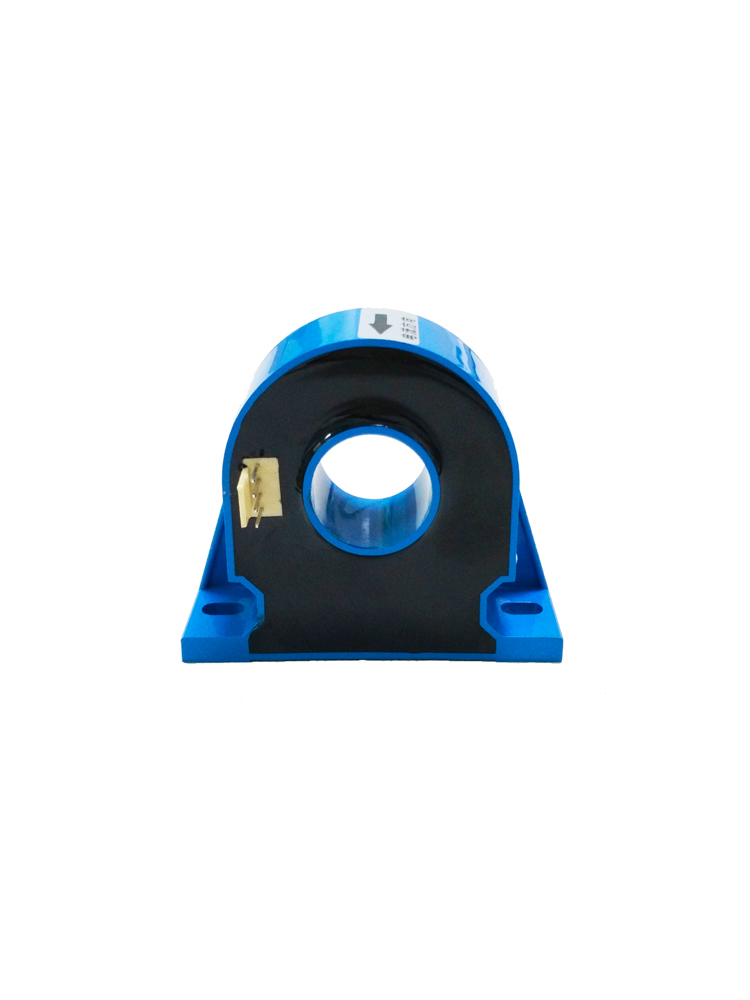

전통적인 홀 효과 기술과 비교하여 Shenzhen Hangzhi Precision Electronics의 Multi-Point Zero Flux Gate 기술을 기반으로 개발된 HIT 시리즈
AC/DC 홀 효과 전류 센서 대체 제품은 일체형 자기 코어를 채택하고 에어 갭이 없으며
위치 오류 및 간섭 방지 능력은 홀 전류 센서보다 모두 뛰어나 플럭스게이트 전류 센서의 정확도를 향상시킵니다.
이 혁신적인 제품 설계는 또한 제로 플럭스게이트 전류 센서의 비용을 홀 효과 전류 센서 수준(100USD 미만)으로 낮추었지만
정확성, 선형성, 제로 드리프트 및 온도 드리프트 측면에서 센서 성능을 향상시켰습니다.
HIT 전류 센서는 모터 구동, UPS, 용접, 로봇, 호이스트, 엘리베이터 애플리케이션의 AC 및 DC 전류 측정에 모두 활용될 수 있습니다.
모든 HIT 전류 센서 제품은 CE EMC 및 RoHS를 준수합니다.

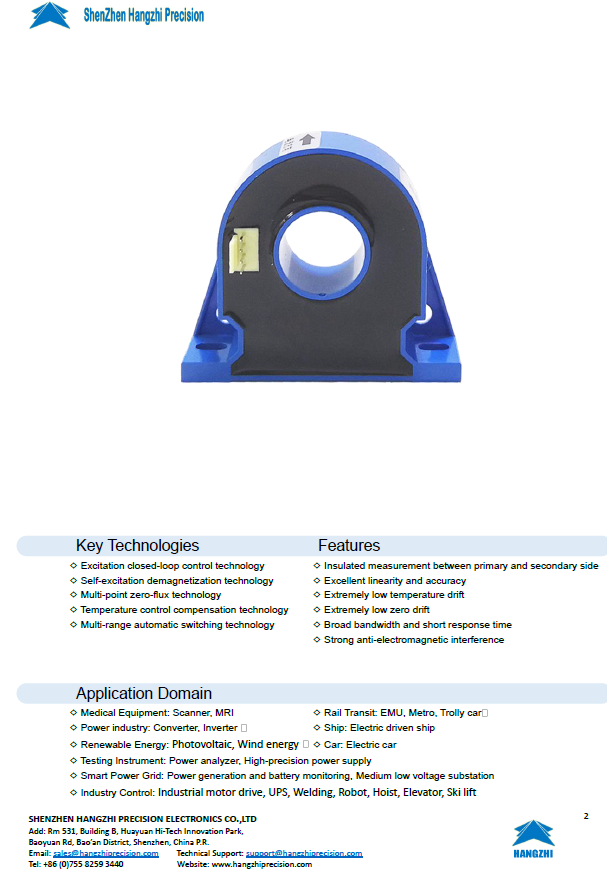

홀 효과 전류 센서를 대체하는 Hangzhi HIT의 일반적인 응용 분야
EV 충전 스탠드
재생 에너지
홀 효과 전류 센서를 대체하는 HIT 제품은 EV 충전 스탠드 및 태양광, 풍력 터빈 변환기와 같은 신재생 에너지 변환기 등 전력 변환기의 DC 출력 및 AC 입력을 제어하는 전류 측정 센서로 널리 사용되었습니다.
기존 홀 효과 전류 센서와 비교하여 센서 비용은 크게 증가하지 않지만 전력 변환기의 전반적인 성능, 특히 제어 정확도가 크게 향상되어 최종적으로 에너지 효율이 향상됩니다.
