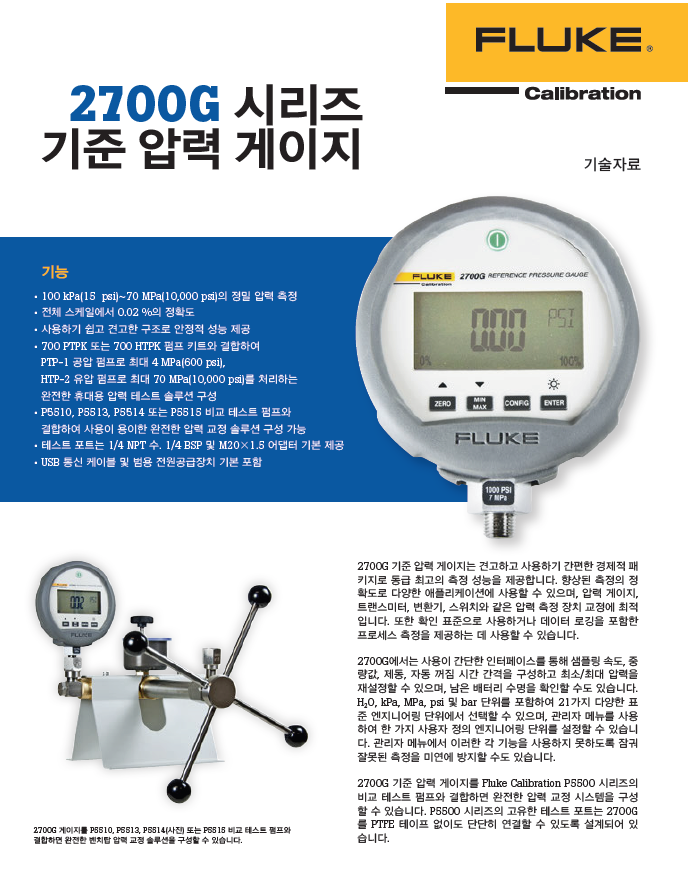

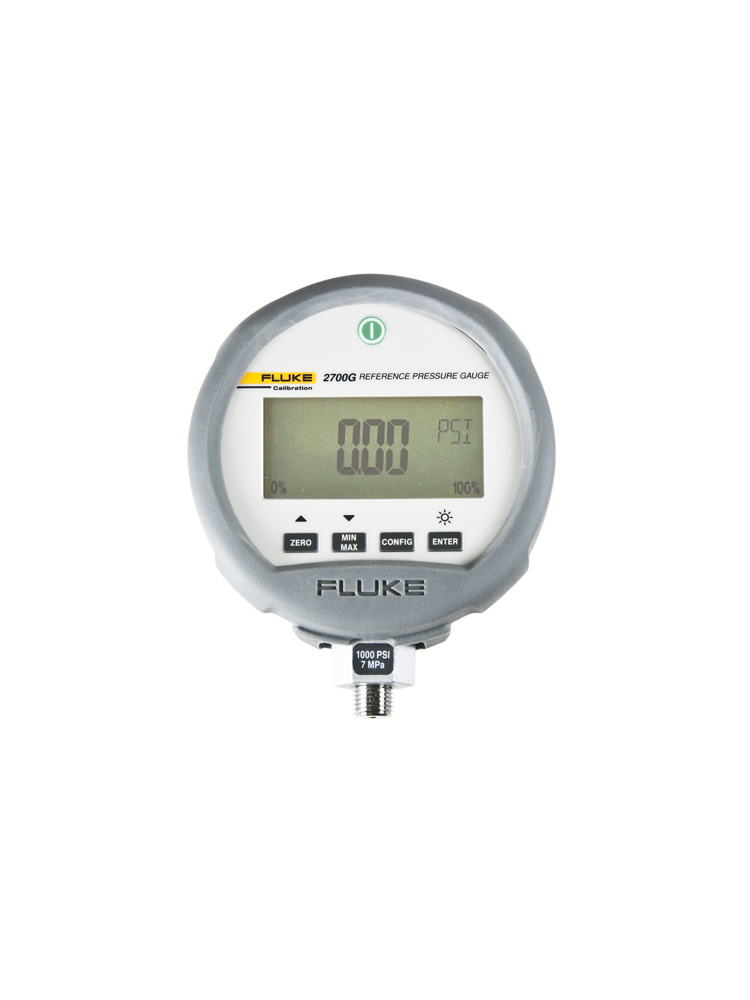

2700G 기준 압력 게이지는 견고하고 사용하기 간편한 경제적 패키지로 동급 최고의 측정 성능을 제공합니다.
향상된 측정의 정확도로 다양한 애플리케이션에 사용할 수 있으며, 압력 게이지, 트랜스미터, 변환기, 스위치와 같은 압력 측정 장치 교정에 최적입니다.
또한 확인 표준으로 사용하거나 데이터 로깅을 포함한 프로세스 측정을 제공하는 데 사용할 수 있습니다.
ㆍ100kPa(15psi)~70MPa(10,000psi)의 정밀 압력 측정
ㆍ전체 스케일에서 0.02%의 정확도
ㆍ사용하기 쉽고 견고한 구조로 안정적 성능 제공
ㆍ700PTPK 또는 700HTPK 펌프 키트와 결합하여 PTP-1 공압 펌프로 최대 4MPa(600psi),
HTP-2 유압 펌프로 최대 70MPa(10,000psi)를 처리하는 완전한 휴대용 압력 테스트 솔루션 구성
ㆍP5510, P5513, P5514 또는 P5515 비교 테스트 펌프와 결합하여 사용이 용이한 완전한 압력 교정 솔루션 구성가능
ㆍ테스트 포트는 1/4 NPT 수. 1/4 BSP 및 M20 X 1.5 어댑터 기본 제공
ㆍUSB 통신 케이블 및 범용 전원공급장치 기본 포함
2700G에서는 사용이 간단한 인터페이스를 통해 샘플링 속도, 중량 값, 제동, 자동 꺼짐 시간 간격을 구성하고
최소/최대 압력을 재설정할 수 있으며, 남은 배터리 수명을 확인할 수도 있습니다.
H2O, kPa, MPa 및 psi 단위의 bar를 포함하여 21가지 다양한 표준 엔지니어링 단위에서 선택할 수 있으며,
관리자 메뉴를 사용하여 한 가지 사용자 정의 엔지니어링 단위를 설정할 수 있습니다.
관리자 메뉴에서 이러한 각 기능을 사용하지 못하도록 잠가 잘못된 측정을 미연에 방지할 수도 있습니다.
2700G 기준 압력 게이지를 Fluke Calibration P5500시리즈의 비교 테스트 펌프와 결합하면 완전한 압력 교정 시스템을 구성할 수 있습니다.
P5500 시리즈의 고유한 테스트 포트는 2700G를 PTFE 테이프 없이도 단단히 연결할 수 있도록 설계되어 있습니다.
2700G 비교 테스트 펌프와 결합하면 완전한 벤치탑 압력 교정 솔루션을 구성할 수 있습니다.
P5510 공압 비교 펌프
ㆍ압력 범위: 0~2MPa(300psi)
ㆍ진공 범위: 0~80kPa(24inHg)
ㆍ내장형 핸드 펌프를 압력/진공 소스로 사용
ㆍ고품질 니들 밸브로 정밀 제어
P5513 공압 비교기
ㆍ압력 범위: 0~20MPa(3,000psi)
ㆍ고압 공압 작동
ㆍ나사 압착기로 미세 압력 조정
ㆍ고품질 니들 밸브로 공급압 측정
P5514 유압 비교 펌프
ㆍ압력 범위: 0~70MPa(10,000psi)
ㆍ벤치 장착형 설계
ㆍ나사 압착기로 압력 생성
ㆍ다양한 유체로 작동(기본 Viton 씰, EP 씰 사용 가능)
P5515 유압 비교 펌프
ㆍ압력 범위: 0~140MPa(20,000psi)
ㆍ대형 애플리케이션 및 시스템 프라이밍용 내장형 프라이밍펌프
ㆍ압력 발생 및 정밀 제어용 고품질 나사 압착기
ㆍ유체의 높이 및 품질을 확인할 수 있는 투명 아크릴 저수조
ㆍ유체를 손쉽게 제거할 수 있는 내장형 드레인 플러그
ㆍ덮개가 포함된 견고한 운반 케이스
ㆍ다양한 유체로 작동(기본 Viton 씰, EP 씰 사용 가능)
| 모델 | 범위 | 분해능 | 불확도(k=2) | 파열 압력 | 매개체 호환성 |
| 2700G-BG100K | -15psi~15psi | 0.001 psi | 정압 | 45 psi | 참고 1 |
| -100kPa~100kPa | 0.0001 bar | ± 0.02 % FS 진공압 | 0.3 MPa |
| 2700G-BG200K | -15~30psi | 0.001 psi | ± 0.05 % FS | 90 psi | 참고 1 |
| -100kPa~200kPa | 0.0001 bar | | 0.6 MPa |
| 2700G-BG700K | -12psi~100psi | 0.01 psi | | 1000 psi | 참고 2 |
| -80kPa~700kPa | 0.0001 bar | | 7 MPa |
| 2700G-BG2M | -12psi~300psi | 0.01 psi | | 2000 psi | 참고 2 |
| -80kPa~2MPa | 0.001 bar | | 14 MPa |
| 2700G-BG3.5M | -12psi~500psi | 0.01 psi | | 2000 psi | 참고 2 |
| -80kPa~3.5MPa | 0.001 bar | | 14 MPa |
| 2700G-BG7M | -12~1,000psi | 0.1 psi | | 10 000 psi | 참고 2 |
| -80kPa~7MPa | 0.001 bar | | 70 MPa |
| 2700G-G20M | 0~3,000psi | 0.1 psi | | 10 000 psi | 참고 3 |
| 0~20MPa | 0.01 bar | | 70 MPa |
| 2700G-G35M | 0~5,000psi | 0.1 psi | | 10 000 psi | 참고 3 |
| 0~35MPa | 0.01 bar | | 70 MPa |
| 2700G-G70M | 0~10,000psi | 1 psi | | 15 000 psi | 참고 3 |
| 0~70MPa | 0.01 bar | | 100 MPa |
불확도에는 선형성, 이력 현상, 반복성, 분해능, 기준 불확도, 1년 장기 안정성 및 18~28°C의 온도 영향이 포함됩니다.
0~18°C 및 28~50°C 온도의 경우 0.003% FS/°C를 더합니다.
매개체 호환성:
참고 1: 깨끗하고 건조한 모든 비부식성 가스
참고 2: 316 스테인리스 스틸과 호환되는 모든 액체 또는 가스
참고 3: 316 스테인리스 스틸과 호환되는 모든 비가연성, 비독성, 비폭발성, 비산화성 액체 또는 가스 |
| 일반 사양 |
| 치수(높이x너비x깊이) | 12.7cmx11.4cmx3.7cm(5인치x4.5인치x1.5인치) |
| 압력 연결 | ¼인치 NPT 수 |
| 하우징/중량 | 주물 ZNAL/0.56kg(1.22파운드) |
| 표시 | 5-1/2자리, 높이 16.53mm(0.65인치) 20세그먼트 막대 그래프, 0~100% |
| 전력 | AA 알카라인 배터리 3개 |
| 배터리 수명 | 75시간 |
