• 일반적인 항공 데이터 장비의 절대 압력 및 차압 범위를 다룸
• 고정 wing 및 회전 wing 범위 버전
• 진정한 Pt, Ps, Qc 운전
• 전달 표준 레벨의 측정 불확도
• 사용자 정의 샘플 레벨로 자동 속도 측정
• 자동 누수 점검 기능
• 소형의 견고한 형태
• SDS 자가 보호 시스템이 테스트 포트를 중단시켜 과도 압력으로부터 보호
• RS232 와 IEEE-488 인터페이스 포함
• 배터리 팩 선택 가능
• 항공 데이터 테스트 세트 (ADTS)의 검증에 최적

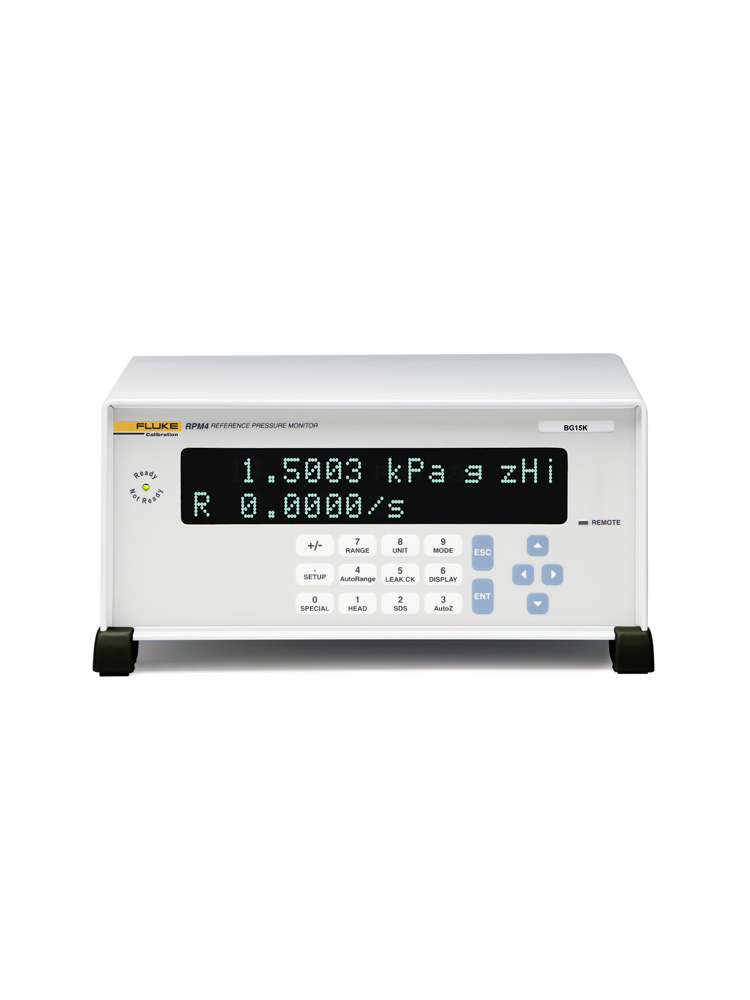

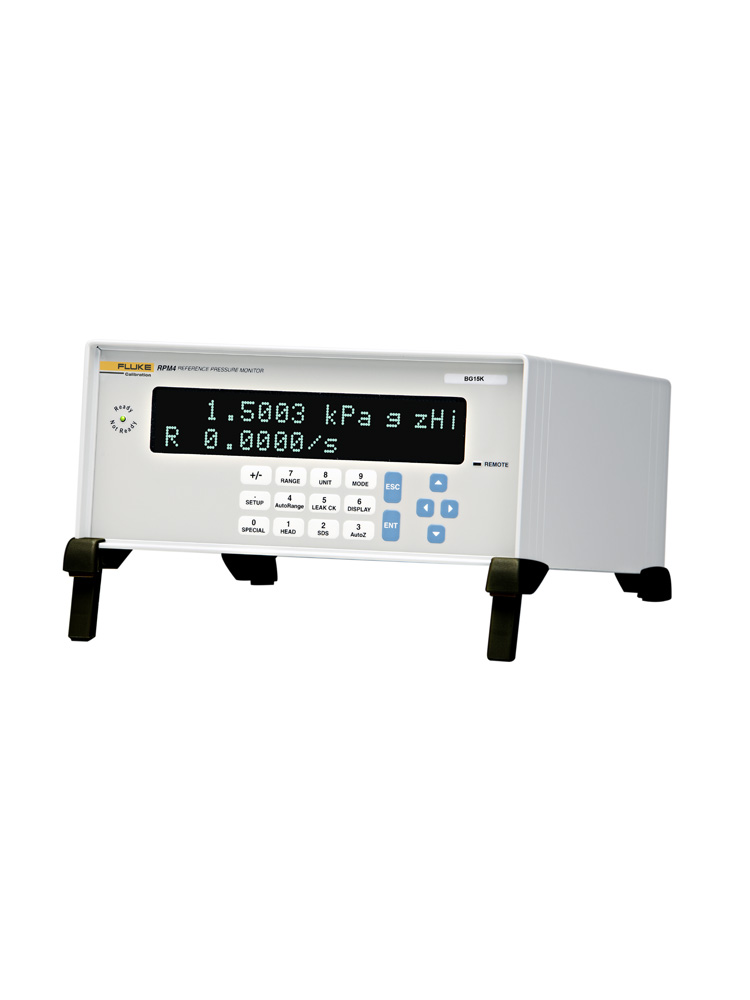

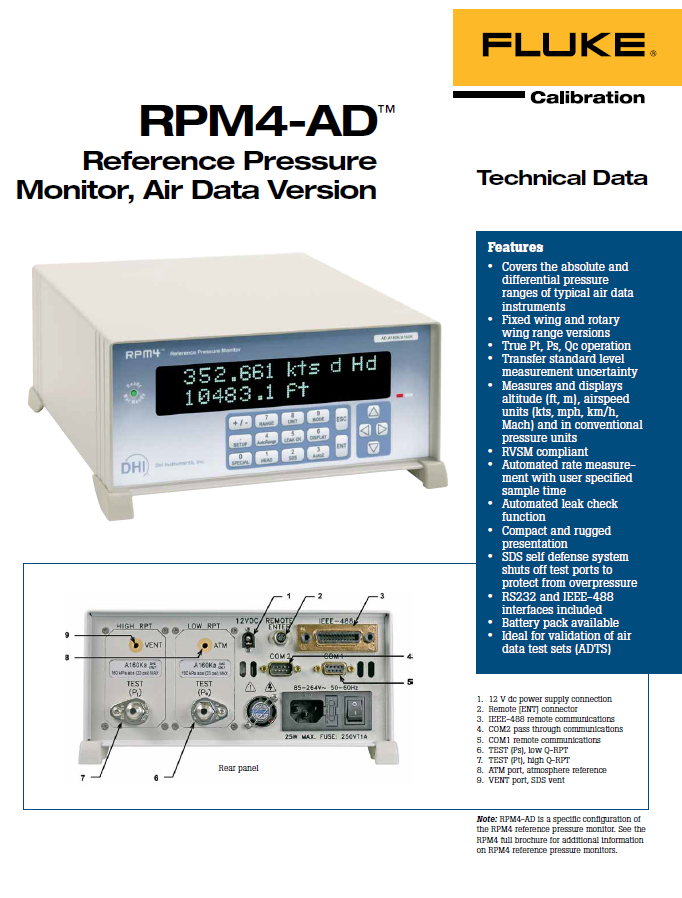

RPM4-AD 항공 데이터 버전
RPM4-AD는 RPM4 레퍼런스 압력 모니터 특유의 구성으로 고도 (ft, m), 대기속도 (kts, mph, km/h, Mach), 그리고 전통적인 압력 단위를 측정하고 표시합니다.
| RPM4-AD 일반 사양 |
| 전원요구사항 | 85 ~ 264 VAC, 50/60 Hz, 25 W 최대 소모 |
| 그리고 12VDC, 1.2 A |
| 운전 온도 범위 | 15 ~ 35 °C |
| 환기 | 제품의 과열을 방지하기 위해 사용 중 적절히 환기시키십시오.
후면 패널 냉각 팬으로부터 10 cm (4 in.)의 간격을 확보하십시오. |
| 보관 온도 범위 | - 20 ~ 70 °C |
| 진동 | MIL-T-28800D 준수 |
| 중량 | 5 kg (11 lb) |
| 크기 | 높이 10 cm x 22.7 cm 너비 x 24 cm 깊이 (3.9 in. x 9.3 in. x 9.5 in.) |
| 마이크로 프로세서 | Motorola 68302, 16 MHz |
| 통신 포트 | RS232 (COM1, COM2), IEEE-488.2 |
| Fuses | 1 A, 250 VAC 퓨즈, 5 x 20 mm, 시간 지연식 퓨즈
내부 전원 퓨즈는 작업자 의해 교체 불가능:
2.5A, 250 VAC |
| 압력 범위 | Lo Q-RPT | Hi Q-RPT | Qc (해발) |
| A160K/A160K | 160 kPa abs (23 psi) | 160 kPa abs (23 psi) | 60 kPa (8.7 psi) |
| A160K/A350K | 160 kPa abs (23 psi) | 350 kPa abs (51 psi) | 250 kPa (36 psi) |
고도 범위
|
| A160K/A160K | - 4 000 ~ 20 000 m (- 13 000 ~ 66 000 ft) |
| A160K/A350K | - 4 000 ~ 30,000 m (- 13 000 ~ 100,000 ft) |
대기속도 범위 (해발)
|
| A160K/A160K | 0 ~ 1020 km/hr (550 kts) |
| A160K/A350K | 0 ~ 2040 km/hr (1100 kts) |
| 운전매체 | clean, 건조, 비부식성 가스 |
압력 연결
|
| Ps , Pt | AN-4 (37º flare) male |
| VENT, ATM | 10-32 UNF |
| 자가 보호 시스템 (Self Defense System, SDS™) | Q-RPT를 Ps 및 Pt 테스트 포트로부터 격리시키고 Q-RPT를 대기로 배출 |
| 압력 한계 | A160K Q-RPT | A350K Q-RPT
|
| 최대 운전압력 | 160 kPa abs (23 psi) | 350 kPa abs (51 psi)
|
| 손상 없는 최대 압력 | 200 kPa abs (29 ipsi) | 370 kPa abs (54 psi)
|
| 최대 SDS 보호 | 10 MPa (1500 psi) |
|
| CE 표시 | 가능, 규정해야 함 |
