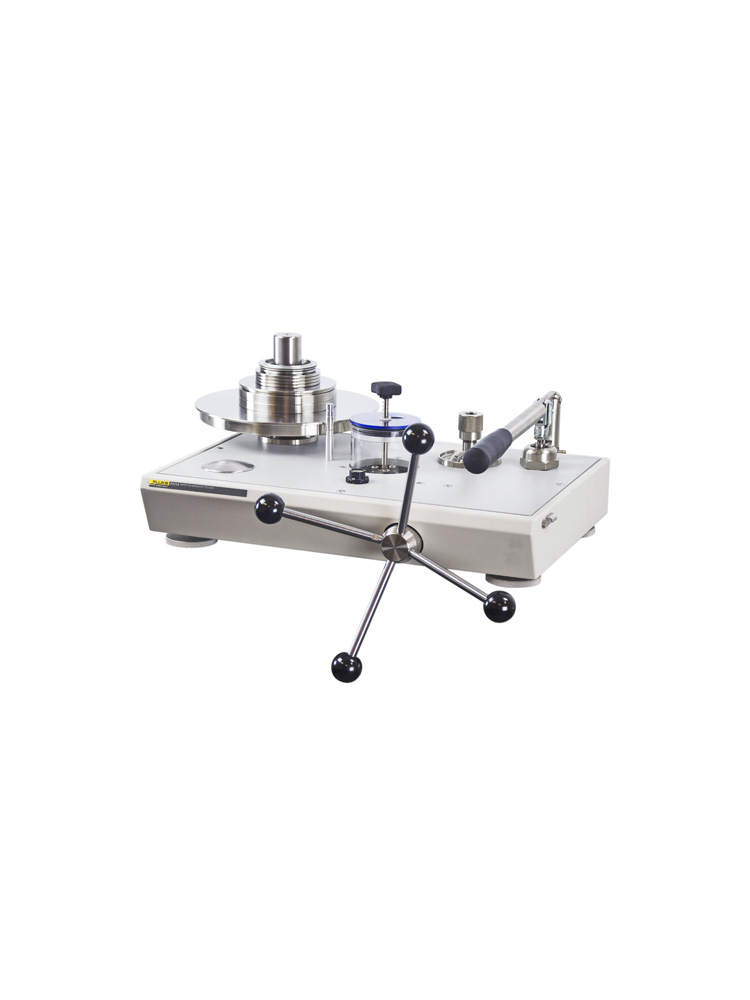

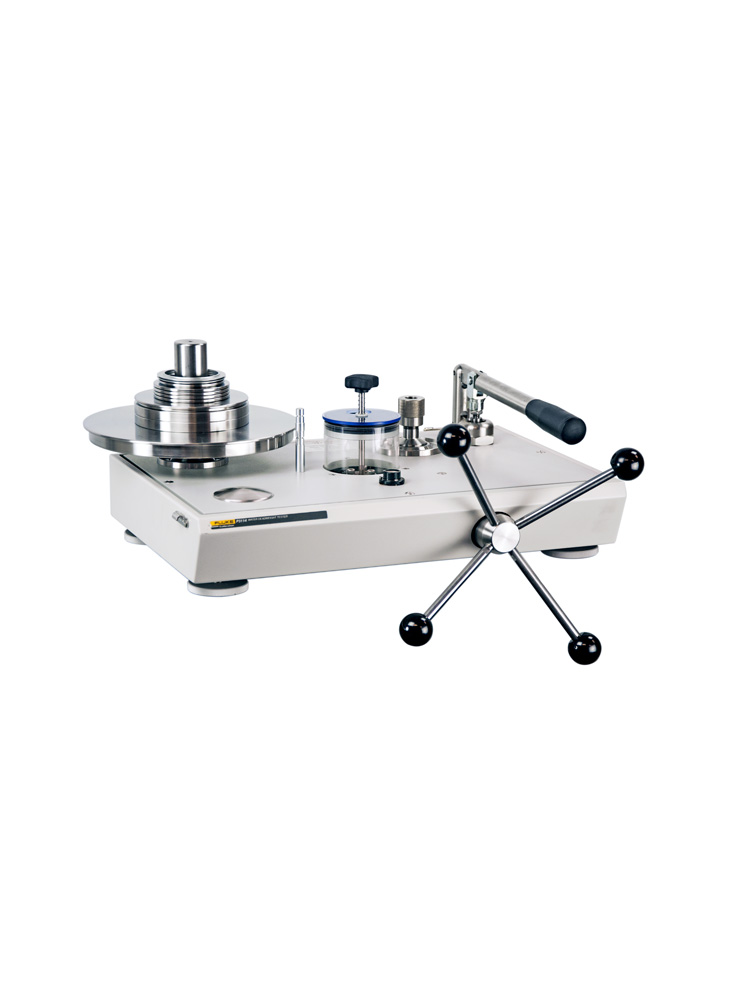

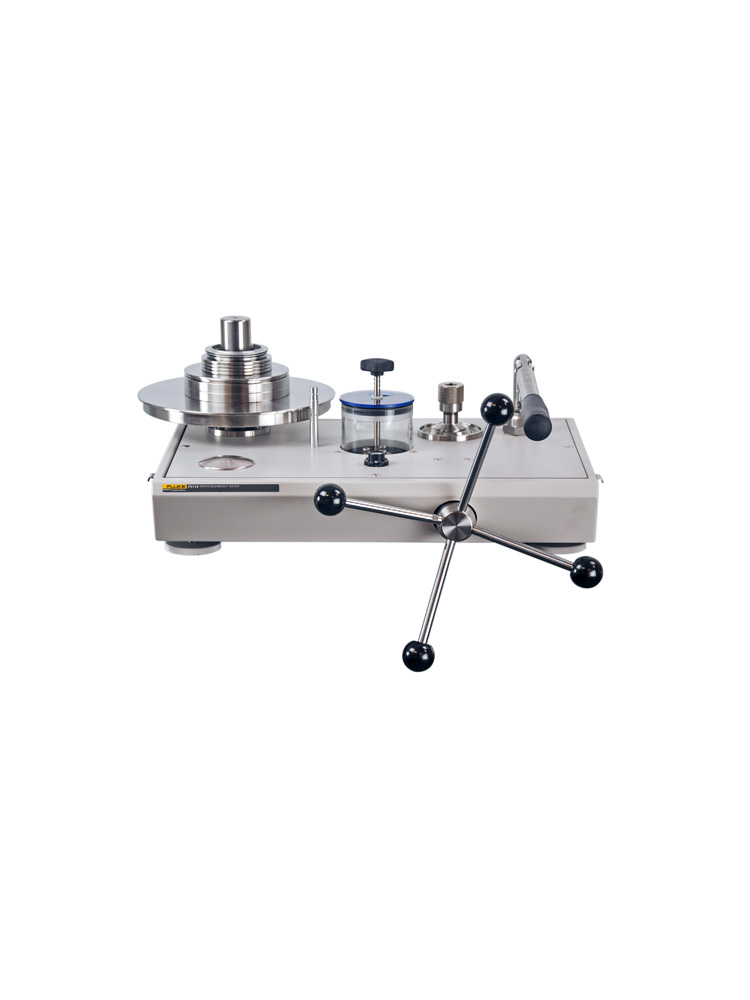

FLUKE P3100 유압 분동식압력계

모델
P3100
판매가
견적문의
열기

제품정보

ㆍ압력은 최대 20,000 psi (1400 bar)에 이릅니다.

ㆍ측정값의 0.015% (0.008% 선택 가능)

ㆍ단일 혹은 이중 피스톤 형식

ㆍ내장 식 표준 핸드 펌프

ㆍ기포관 수준기 장착, 조정가능한 feet

ㆍ지역 중력가속도 FOC에 맞게 조절할 수 있습니다.


P3100 모델들은 확장된 동작 범위를 위해 단일 혹은 이중 피스톤 형식 중에서 선택할 수 있습니다.

단위는 psi, bar, kgf/cm², MPa로 제공됩니다.

이 견고한 장비들은 매우 빠르고 정확하며 쉽게 사용할 수 있습니다.

고 용적이 필요한 경우를 위한 내장식 priming 펌프와, 피스톤 부유 indicator, 그리고 미세한 압력 조절을 위한 스크류 프레스 등을 장착하고 있습니다.

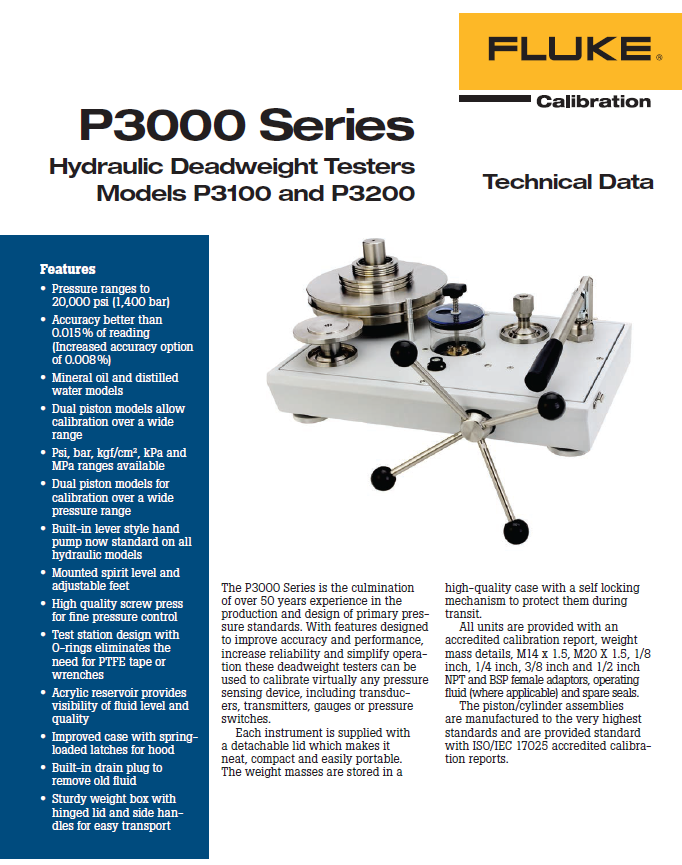

Pressurements 3000 시리즈는 일차 압력 표준 생산 설계 50년 경험의 결정체입니다.

신뢰도, 정확도와 성능은 향상 시키고 동작은 단순화하는 설계를 가진 Deadweight 테스터들로 트랜듀서, 전송기, 계기, 압력 스위치 등 그 어떠한 압력 측정 장치든 교정할 수 있습니다.



각 계기는 제거가능 뚜껑과 함께 공급되어 간결하며, 콤팩트하며 휴대가 용이합니다. 중량물은 운반 중의 보호를 위한 자체잠금 장치를 갖춘 고급 케이스에 보관됩니다.

All units are provided with an accredited calibration report, weight mass details, M14 x 1.5, M20 X 1.5, 1/8 inch, 1/4 inch, 3/8 inch
and 1/2 inch NPT and BSP female adaptors, operating fluid (where applicable) and spare seals.


피스톤/실린더 기구들은 높은 표준과 NIST (National Institute of standards and technology)와 같은 국제 표준 연구소로 소급적용이 가능한 인증 정확도로 제작됩니다.



동작 원리

Deadweight 테스터는 압력 측정에서 일차적 표준입니다.

수직 장착 정밀 배치된 피스톤 실린더 기구들로 이루어진 잘 확립된 피드톤 계기 시스템을 사용하여

정확히 교정된 질량 이 피스톤 (영역)에 부하되어 실린더 내부에서 자유롭게 상승합니다.

이들 중량은 시스템 내의 압력에 의해 생성되는 상향력에 대해 균형을 형성합니다.

압력은 올바르게 회전하는 부유 피스톤상에서 위치되어 측정됩니다.

총 압력은 중량과 피스톤 중량 수송체의 합으로 측정됩니다.


장치 베이스

유압식 제품에는 단일 저압식, 단일 고압식, 이중 피스톤 식 모델의 3가지 부류가 있습니다.

테스터 전면의 고급 스크류 프레스에 의해 압력이 생성되고 제어됩니다.

모든 유압식 모델들에는 시스템을 프라이밍하고 높은 용적 조건을 만족시키기 위한 핸드 펌프가 내장되어 있습니다.


피스톤/실린더 기구

피스톤/실린더 기구는 각 Deadweight 테스터의 핵심입니다.

안정도, 내구도를 향상 시키고 낮은 열계수와 왜곡도를 가진 재료들로 만들어집니다.

피스톤/실린더 생산과 교정에 대한 지식과 경험은 날이 갈수록 부담되는 교정 조건을 확실히 만족시킵니다.


무게 중량

표준 질량 들은 시리즈 3 비자성 austenitic 스테인레스 강입니다.

각 중량은 장비의 일련번호가 적혀있으며 해당되는 경우 고/저압력 피스톤에 대한 상대적인 공칭 압력 값이 기재되어 있을 수 있습니다.


중력 보정

중력은 지리학적 위치에 따라 다르며 이 편차는 중량들의 힘과 Deadweight 테스터의 정확도에 직접적인 영향을 끼칩니다.

각 장치는 추가 비용 없이 지역 중력가속도에 대한 교정이 가능합니다. 따로 언급이 없는 경우, 980.665 cm/s2의 표준 중력으로 교정됩니다.





압력 범위
오일 동작식20,000 psia (1400 bar)까지의 범위
정확도
정확도*측정값의 0.015% (0.008% 선택 가능)
*교정 인증서의 Quartz 사항에 따라 사용되었을 때, 정확도는 피스톤 범위의 10%에서 100% 에서 측정값의 %로 표시 10% 이하 ± (정확도 클래스) x 피스톤 범위의 10%
자재
표준 중량 재료Series 3 비 자성 austenitic 스테인레스 강
무게 밀도7.8 g/cm³
분율 중량 선택 가능용액 열처리 알루미늄
무게 밀도2.7 g/cm³
피스톤 재질Tungsten carbide과 니켈 바인더 밀도 15.0 g/cm³
실린더 재질경화 Martensitic steel Tungsten carbide (500psi, 35bar 이상의 물)
열 팽창 계수오일 피스톤/실린더 16.5 ppm/°C 물 (500psi, 35bar 이상의 물) 11 ppm/°C
일반
테스트 포트 어댑터1/8, 1/4, 3/8, ½ NPT나 BSP
장치 중량36 lbs (16 kg)
장비 사이즈17.5 너비 x 12 깊이 x 8.5 높이
중량 세트 무게 (통상)80 lbs (36 kg)
reservoir 부피150 cc
스크류 압력 displacement5.5 cc
펌프 displacement스트로크 당 4.7cc
오-링 seal materials표준 Buna N, Viton이나 EPDM 선택 가능
무게 증가
최저 표준 중량 증가최대 500 psi (35 bar): 1 psi (0.1 bar)
500 ~ 5000 psi (35 ~ 350 bar): 10 psi (1 bar)
20,000 ~ 5000 psi (350 ~ 1400 bar): 20 psi (2 bar)
P3016 모델 1 psi (0.1 mbar)
분율 중량 선택 가능최대 500 psi (35 bar): 0.1 psi (0.01 bar)
500 ~ 5000 psi (35 ~ 350 bar): 1 psi (0.1 bar)
20,000 ~ 5000 psi (350 ~ 1400 bar): 2 psi (0.2 bar)
동작 용액
mineral oilShell spindle 오일 22, 자사 표준 55-655, 점성 40 cs@ 20°C
옵션
PressCal 소프트웨어사용자들이 모든 Quartz 사항을 적용하고 Deadweight 테스터 성능을 개선할 수 있는 윈도우 기반 소프트웨어 프로그램 교정 정보가 저장되며 자동으로 교정 인증서를 생성할 수 있습니다. 모든 0.008% 장비와 함께 PressCal 제공
액체장비들은 skydrol 혹은 브레이크 액으로 사용할 수 있습니다. 해당 액체들의 위험한 성격으로 인해 표준 니트릴 봉인과 아크릴 reservoir튜브는 Viton 혹은 EPDM 봉인 (적합한 대로)와 알루미늄 reservoir 튜브로 교체됩니다. 특수 액체 사용에 대해서는 공장으로 문의하십시오.
