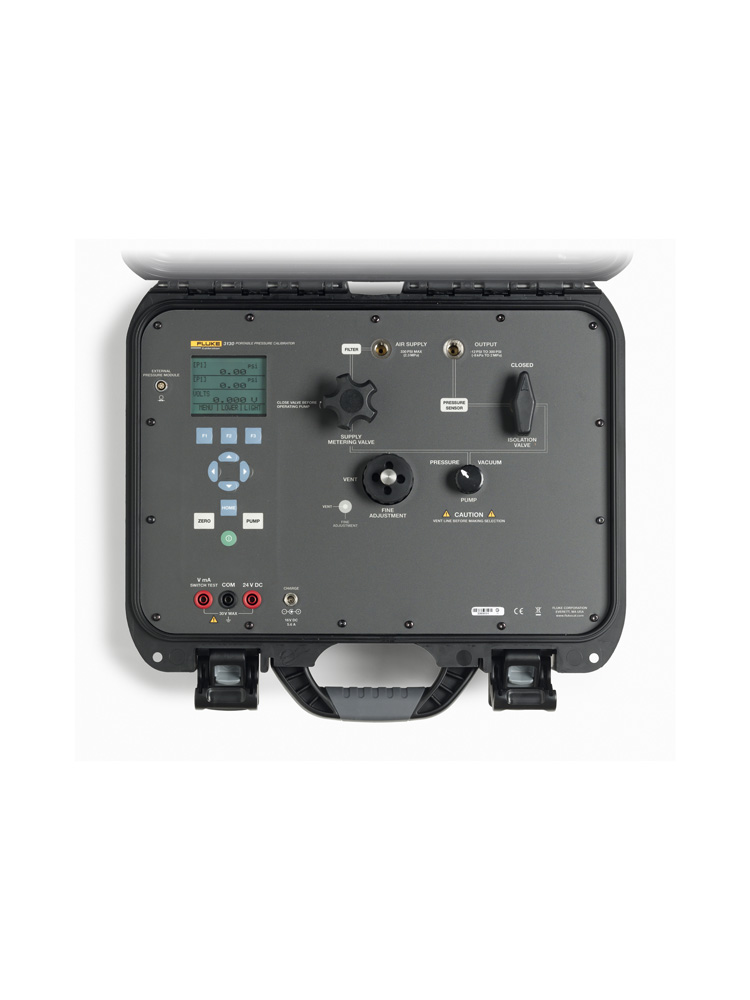

3130 휴대용 공압 압력 교정기는 압력 트랜스미터, 변환기, 게이지 및 유사 장치를 교정하는데 최적입니다.
3130에는 압력을 생성, 제어 및 측정하고 테스트 대상 장치(DUT) 출력을 읽는데 필요한 모든 기능이 들어 있습니다.
기능
ㆍ진공압의 압력을 2 MPa(300 psi, 20 bar)까지 측정 및 생성
ㆍ내부 펌프로 진공압을 -80 kPa(-12 psi, -0.8 bar) 또는 압력을
ㆍ2 MPa(300 psi, 20 bar)까지 생성
ㆍ공급 압력 연결을 통해 최대 2 MPa(300 psi, 20 bar)까지
ㆍ외부 가스 공급 사용 가능
ㆍ정밀 압력 조정을 위한 가변 용적 포함
ㆍ판독값의 0.025 % ±0.01 % FS 압력 측정 정확도
ㆍ전기 측정 및 24볼트 공급으로 폐쇄회로 교정
ㆍ4~20 mA 계측 또는 생성
ㆍ0~30 V DC 측정
ㆍ내장형 재충전식 대용량 NiMH 배터리 또는
ㆍ범용 AC 메인 어댑터로 전원 공급
ㆍFluke 700P 압력 모듈과 호환
압력 생성 및 제어
시간이 많이 소모되고 힘든 핸드 펌프를 대체할 간편하고 효율적인 펌프가 바로 내장형 모터식 펌프입니다.
큰 용적을 압력으로 채워야 하는 애플리케이션에 3130을 사용하면 압축 공장 공기와 같은 외부 가스 공급에 연결할 수 있습니다.
압력은 가변 용적을 사용하여 정밀 조정할 수 있습니다.
압력 측정
3130에는 2 MPa(300 psi, 20 bar)의 전체 스케일 및 ±0.025 % 판독값 +0.01 % FS 정확도를 갖춘 온보드 압력센서가 탑재되어 있습니다.
(정밀, 1년 안정성, 교정 표준 불확도 및 온도 효과 포함)

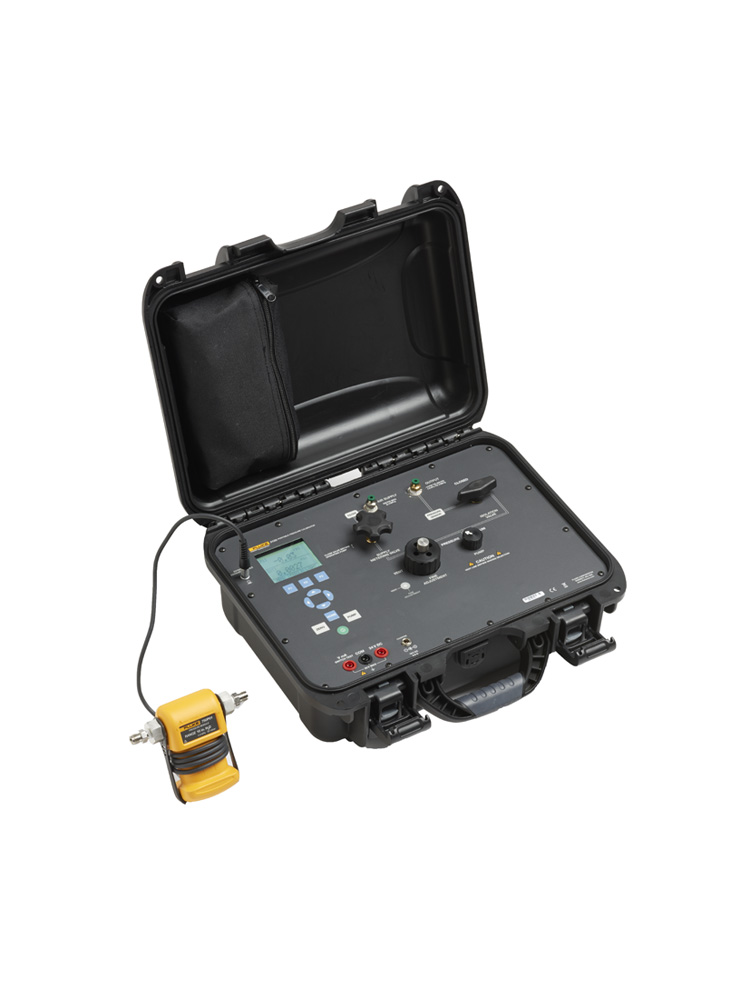

또한 3130을 Fluke 700P 압력 모듈 시리즈와 함께 사용하면 전체 범위에 걸쳐 측정성능을 향상할 수 있습니다.
전기적 측정
3130은 4~20 mA 또는 0~30 V DC 측정을 포함하여 압력 변환기 및 트랜스미터를 교정하는 전기적 측정 기능을 제공합니다.
또한 3130은 24 V DC 전원으로 DUT에 전력을 공급하며 4~20 mA 범위에서 전류를 생성 할 수 있습니다.
이동성

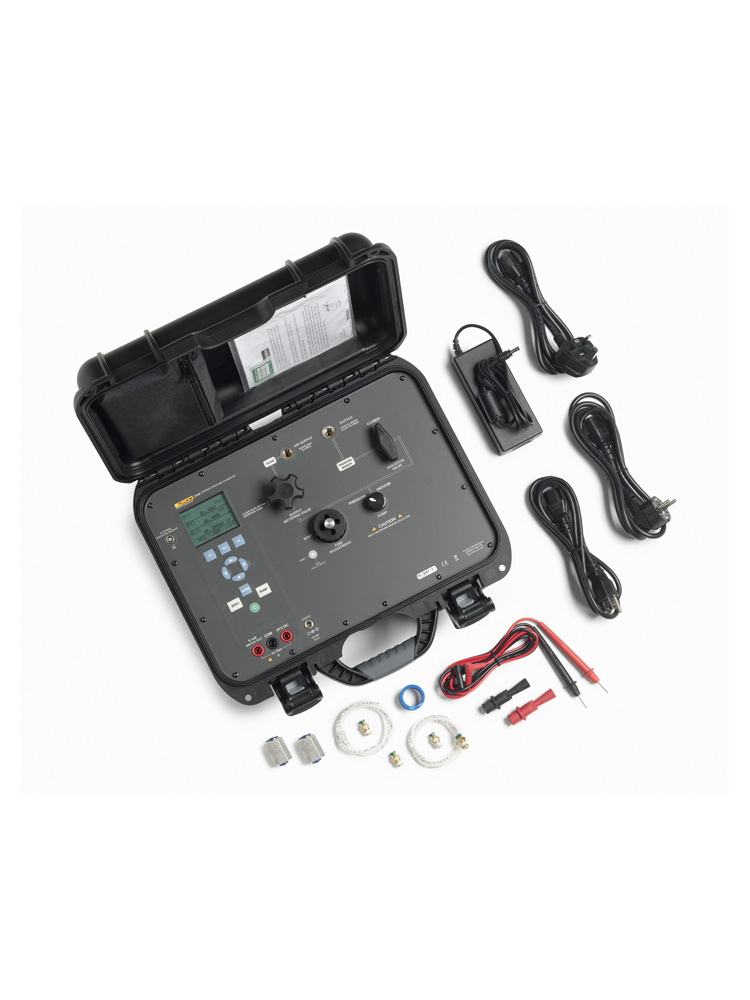

3130은 전원공급장치, 테스트 리드 및 부품을 내부에 보관할 수 있는 견고한 케이스에 장착되어 있습니다.
또한 충전식 NiMH 배터리가 포함되어 있어 약 50시간을 작동할 수 있습니다.
내부 펌프를 사용할 경우 배터리를 통해 300 psi로 최대 100회의 교정 주기를 제공할 수 있습니다.
기본 제공된 범용 메인 어댑터를 사용하여 기기에 꽂으면 배터리가 충전됩니다.
| 작동 환경 |
| 작동 온도 | -10 ℃~+50 ℃ |
| 보관 온도 | -20 ℃~+60 ℃ |
| 전력 요구사항 | 12 V DC(범용 AC 어댑터/충전기 기본 제공) |
| 배터리 | 내장형 3,800 mAh 고급 NiMH 팩 |
| 작동 시간 |
| 최대 충전 | 약 50시간 (측정에만 사용시 또는 외부 공기, 펌프 미사용시) |
| 내부 펌프 사용 | 300 psi로 약 100회의 교정 주기 |
| 물리적 사양 |
| 치수 | 15.25인치 × 12인치 × 7인치 (높이 × 너비 × 폭) |
| 중량 | ~7 kg (15파운드) |
| EMI/RFI 적합성 | EN61326:2006 Annex A |
| 커넥터/포트 | 18인치 NPT(외부 공급 포트 및 테스트 포트) |
| 액세서리 | 매뉴얼, NIST 소급성 인증서, 테스트 리드, 범용 AC 어댑터/충전기 |
| 범위 |
| 압력(내부 펌프) | -80 kPa~2 MPa(-12~300 psi, -0.8~20 bar) |
| 압력(외부 공기) | 0~2 MPa(0~300 psi, 0~20 bar) |
| mA | 0~24.000 mA |
| 볼트 | 0~30.000 V DC |
| 엔지니어링 단위 | psi, bar, mbar, kPa, MPa, kgf/cm2, mmH2O @ 4 °C, |
| mmH2O @ 20 °C, cmH2O @ 4 °C, cmH2O @ 20 °C, |
| inH2O @ 4 °C, inH2O @ 20 °C, inH2O @ 60 °F, mmHg |
| @ 0 °C, inHg @ 0 °C |
| 기기 측정 불확도 |
| 압력 | 판독값의 0.025 % ±0.01 % FS |
| mA | 판독값의 0.015 % ±0.002 mA |
| 볼트 | 판독값의 0.015 % ±0.002 V |
| 온도 영향(모든 기능) |
| 15 ℃~35 ℃의 모든 기능에서 정확도 영향 없음 |
| 15 ℃~35 ℃이외 온도의 경우 ±0.002 % F.S./ ℃ 추가 |
