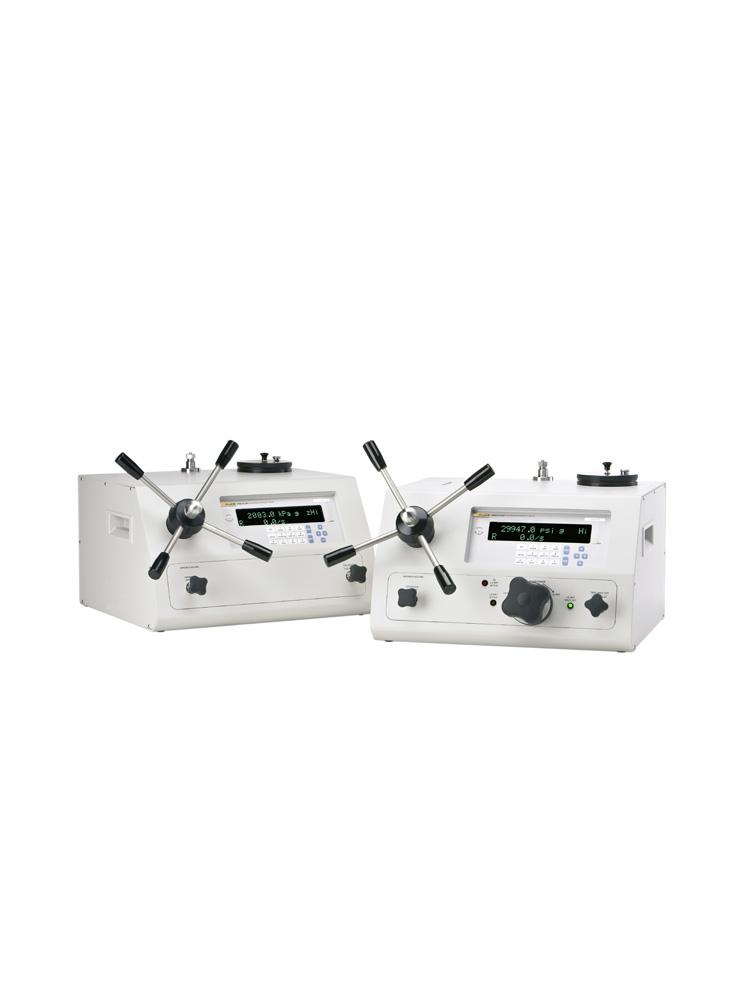

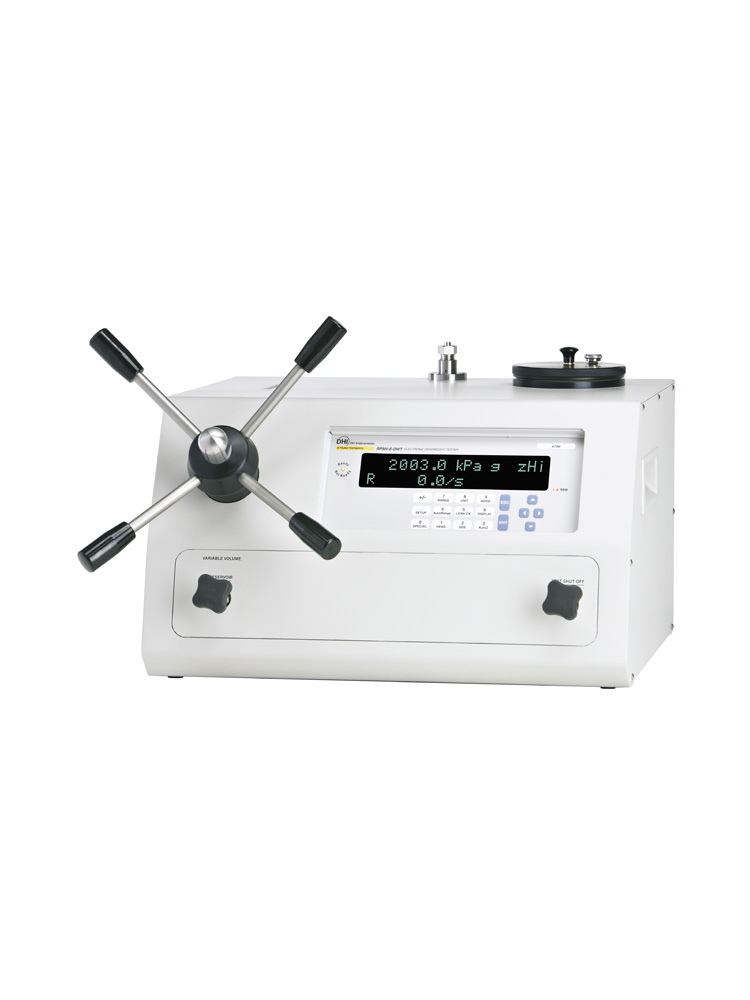

FLUKE E-DWT-H 전자식압력교정기

모델
E-DWT-H
판매가
견적문의
열기

제품정보

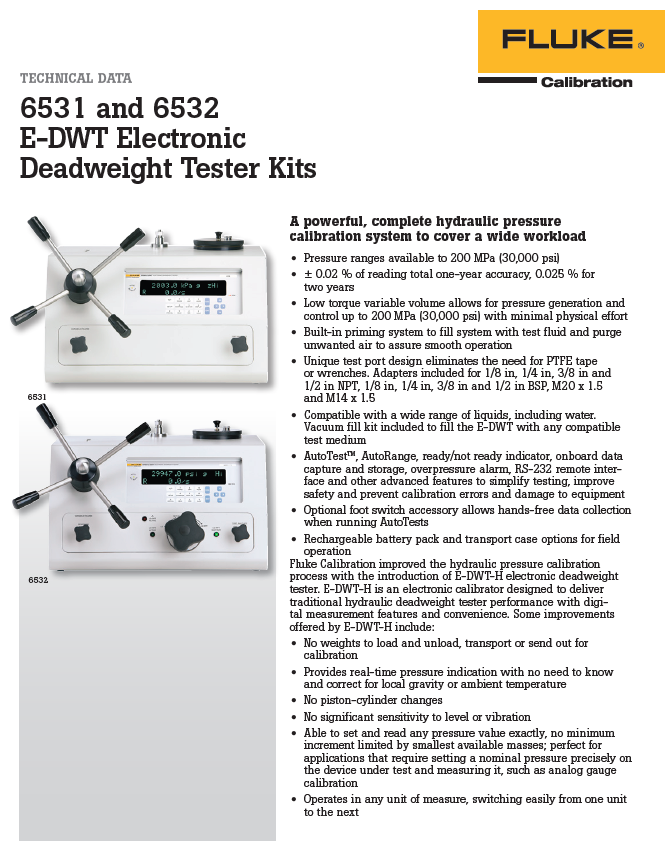

기존 Deadweight 테스터에 대한 대안

E-DWT-H는 유압교정 공정을 개선하여 dead weight tester calibration에서의 혁신을 실현하였습니다.

E-DWT-H는 기계식의 피스톤 실린더 및 중량 기반 Deadweight tester를 대체하기 위해 설계된 전자식 교정기입니다.

이는 실험실이나 계기실은 물론, 현장교정과 시험에 활용되는, 보다 경량의 사용하기 용이한 dead weight tester calibration용 대안입니다.

이 완전한 유압교정시스템은 연속적인 실시간 전자압력측정의 편리성과 정밀도를 고급 운전자제어 압력생성 하드웨어의 단순하며 직접적인 조작과 조합합니다.

E-DWT-H 의 1년간 측정불확실성은 측정값의 ± 0.02 % 이며 범위는 최대 30,000psi입니다.

이는 이 불확실성을 풀스케일에서 범위의 1%까지 제공하도록 설정 가능합니다.

내장 압력생성 및 제어 하드웨어에 의해 운전자는 시험대상 시스템의 충진과 초기화 그리고 범위 전반에 걸친 압력을 생성, 정밀 조정할 수 있습니다.


폭넓은 부하 범위

E-DWT-H는 다음과 같은 다양한 종류의 압력 장치를 교정 및 시험할 수 있는 다양성을 지녔습니다:

ㆍ아날로그 계기

ㆍ압력변환기

ㆍ교정기

ㆍ센서

ㆍ전송기



AutoTest™는 E-DWT 사용자가 테스트 포인트를 손쉽게 설정하고 하나의 함수로 모든 범위 관련 설정을 조정할 수 있도록 합니다.

RPM4-E-DWT의 해상도와 안정도 테스트는 테스트 대상이 되는 장치에 따라 설정됩니다.

상한선도 설정되어 범위 관련 경고와 과도 압력 보호를 제공합니다.

AutoTest를 실행하고 있는 동안, 사용자가 순차 테스트 포인트를 설정하게 되고 테스트 데이터는 RPM4-E-DWT에 저장되어 다운로드될 수 있습니다.

일반적인 테스트 설정은 빠르고 손쉬우며, 복잡한 테스트들을 저장하여 재사용할 수 있습니다.


Deadweight 테스터 교정 성능과 간편한 디지털 측정

E-DWT-H는 기존 Deadweight 테스터에 비해 더 정밀하고 낮은 측정오차를 보이며 우수한 안정도를 제공함과 동시에, 피스톤 실린더나 분동, 핸드 펌프, 연결 배관 등의 불편함은 없습니다.



다양한 환경에서 넓은 범위의 부하를 위해 사용할 수 있는 다양성

E-DWT-H는 metrology 연구소나 교정 시험실, 생산 현장이나 영업 현장에 모두 적합합니다.

세바케이트 교정액, mineral oil, Skydrol® 및 기타 액체를 사용합니다. 전원 없이도 최대 8시간 사용 가능한 배터리/충전기 팩이 선택 사양으로 제공됩니다.

ㆍ교정시 분동을 사용하지 않습니다.

ㆍ지역 중력가속도나 주위 온도를 확인하고 보정할 필요가 없습니다.

ㆍ피스톤 실린더 교체 필요없음: Q-RPT 범위가 수초 안에 변경

ㆍ수준 (level)이나 진동에 민감하지 않습니다.

ㆍ사용할 수 있는 분동의 최소 중량에 제약되지 않고 압력을 정확하게 설정 및 측정 가능

ㆍ기존 Deadweight 테스터가 중량에 기재된 압력 단위에 제약 받지 않고 어느 단위든 사용하여 구동 가능

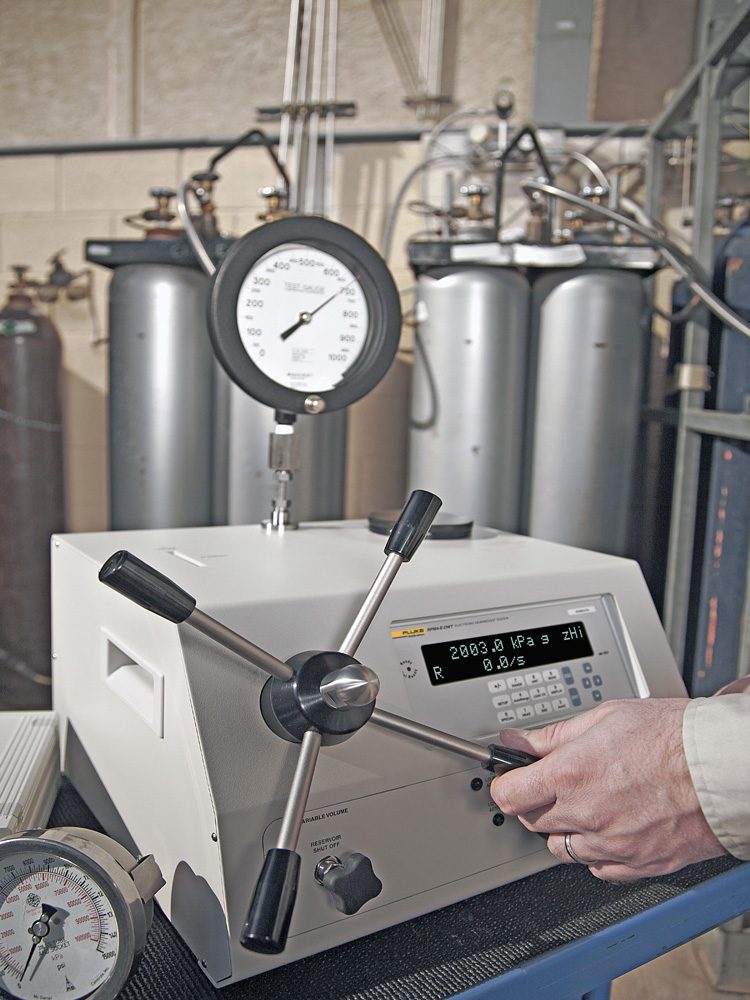

ㆍ아날로그 계기를 교정할 때 처럼 테스트 대상 장치에 정확한 압력을 가하고 측정할 수 있어야 하는 경우에 적합

ㆍ온-보드 AutoTest 교정 루틴과 데이터 수집

ㆍPC 혹은 노트북과 인터페이스하여 자동 데이터 수집 가능

ㆍ2년 교정 주기에서 눈금값 ± 0.025%의 측정오차

ㆍCrossfloating 없이 손쉽게 재교정 COMPASS® for Pressure 소프트웨어를 이용하여 E-DWT-H의 자동 교정이 가능합니다.



최첨단 전자식 압력 교정기에 준한 기능: 정확도와 성능

ㆍ1년 측정 오차는 눈금값 의 ± 0.02%에서 단일 Q-RPT는 10~100%, 이중 Q-RPT에서는 1%~100%

ㆍ낮은 토크 가변 용적은 최대 200 MPa (30,000, 000 psi)를 최소한의 노력으로 발생시킬 수 있게 해줍니다.

ㆍ미세한 조절 해상도를 위한 별도의 미세 조정 툴

ㆍDUT 사양에 맞게 성능을 최대화할 수 있도록 도와주는 사용자 정의 해상도와 준비 제한 (ready limits)

ㆍ고압력 독립 밸브와 압력 릴리프 밸브는 고압력 기준 전환기가 동작 중일 때 저압력 기준 전환기를 보호합니다.



편리성

ㆍ자동범위설정 기능은 측정 대상 기구에 맞게 측정 및 안전 기능을 최적화합니다.

ㆍ대기압으로 통기 시 단순 rezeroing

ㆍ사용자가 설정할 수 있는 단순하고 객관적인 준비;indicator로 사용자간 재현 가능한 결과

ㆍ지역 중력가속도나 주위 온도에 영향 받지 않음

ㆍ중량을 옮길 필요 없이 어떤 단위로든 압력 밸브의 값을 설정하거나 읽어 들일 수 있음

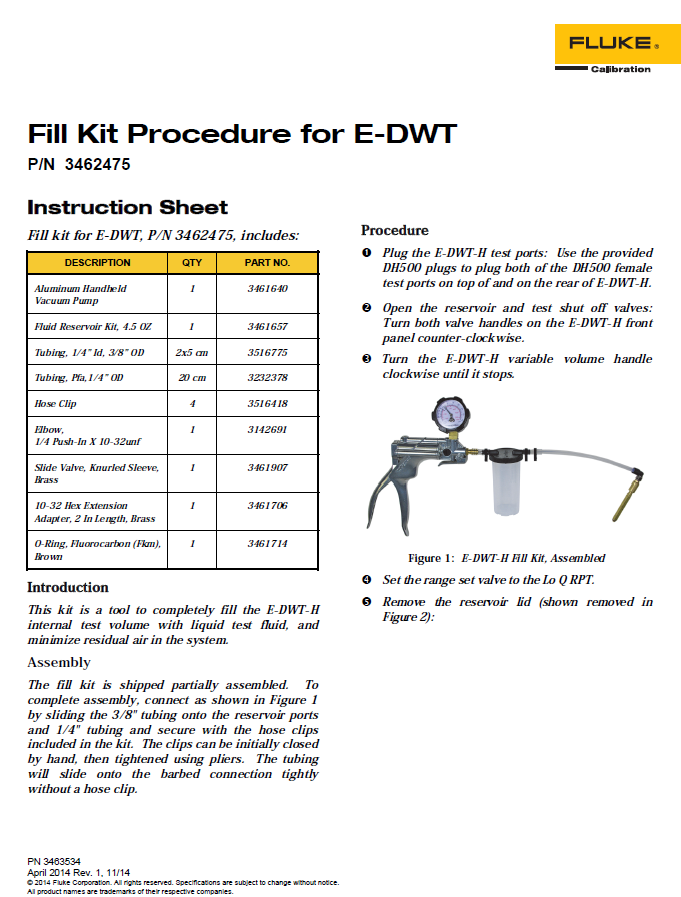

ㆍ내장 priming 시스템으로 테스트 용액을 시스템에 채우고 원치않는 공기를 배기하여 순조로운 작업 보장

ㆍ선택적인 풋 스위치 액세서리로 AutoTest를 구동하는 중 핸즈프리 데이터 수집



이동 가능성 자동화

COMPASS® for Pressure 소프트웨어로 데이터 수집의 자동화 및 교정 자산의 관리

E-DWT는 단일 테스트를 수행하거나 Deadweight 테스터 교정을 위한 테스트 데이터 수집이 가능 테스트 데이터는 RPM4-E-DWT의 RS232 인터페이스로 전송가능

RPM4-E-DWT의 RS232 인터페이스로 E-DWT를 COMPASS? for Pressure 소프트웨어나 사용자의 소프트웨어로 구동할 수 있습니다.


COMPASS® for Pressure 소프트웨어는 연구소를 위한 통합 압력 교정 소프트웨어로 다중의 기구로 단순 및 복잡한 테스트를 수행할 수 있습니다. 사용자는 자신의 교정 보고서를 직접 생성할 수 있으며, Fluke MET/CAL® 교정 관리 소프트웨어로 내보낼 수 있습니다.


적재적소의 지원

Fluke의 교정, 테스트 수리 서비스는 귀사의 필요를 위한 최고의 서비스로 적당한 가격에 제공됩니다.

Fluke의 교정 연구소는 미국 교정테스터완 인정기구 (A2LA)에 의해 ISO 17025 인증 평가를 받았습니다.

Fluke Calibration는 전세계의 교정 및 수리 시설을 통해 귀사의 Deadweight 테스터와 기타 하드웨어의 동작 상태를 보장합니다.

귀사의 직원 교육이 필요한 경우, Fluke Calibration의 다양한 연수 강좌를 이용할 수 있습니다:

압력 교정의 원리와 실제, 고급 압력 metrology, molbloc/molbox 시스템을 이용한 가스 유량 교정,

COMPASS® for Pressure 교정 소프트웨어의 설정과 구동 등을 포함한 여러 전기, 온도, RF 교정에 관한 주제


Fluke calibration은 소프트웨어 사용자 그룹 미팅과 컨퍼런스, 주기적인 이메일 알림, Fluke calibration 뉴스레터를 포함한 추가적인 혜택을 제공합니다.

RS232 인터페이스는 COMPASS® for Pressure 교정 소프트웨어를 이용한 실시간 자동 데이터 수집과 사용자 정의 보고서 생성을 가능하게 합니다.



무료 업그레이드

Fluke Calibration에서 제공되는 사용하기 편리한 무료 업그레이드를 위한 플래시 메모리

ㆍ8시간 현장 구동이 가능한 충전식 배터리

ㆍ운반하기 쉽고 모든 설정, 조작 및 계측이 가능한 하나의 패키지

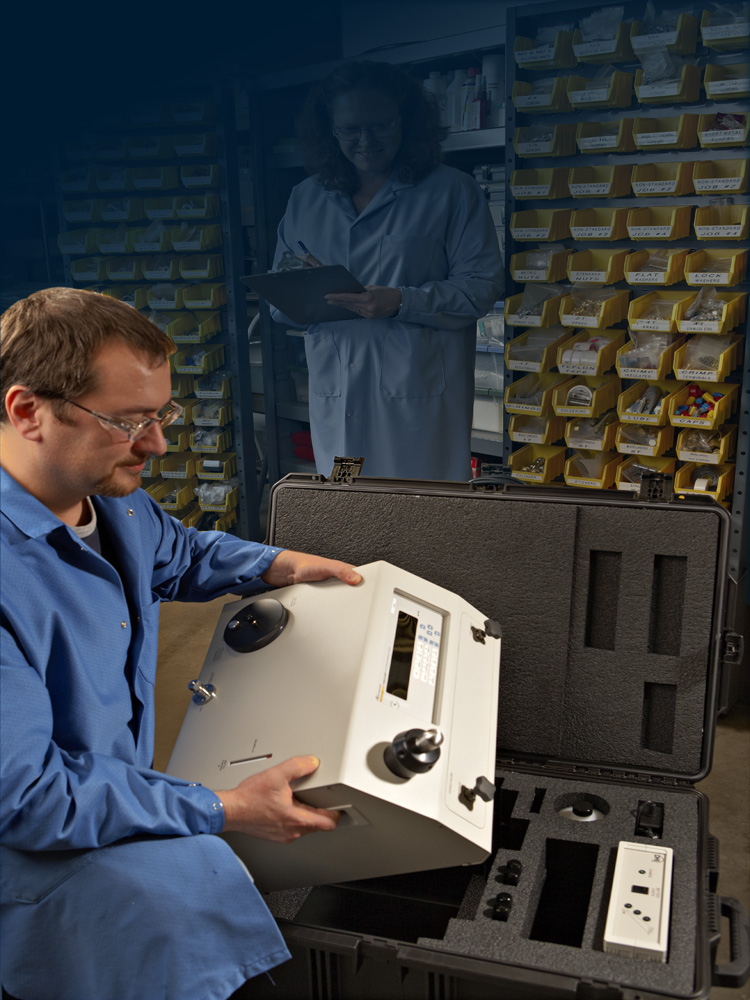

ㆍ손잡이와 바퀴가 달려 현장 응용을 위한 수송을 쉽게 해주는 선택 제공 운송 가방

ㆍ액세서리를 위해 충분한 공간을 확보한 견고한 내후성 설계



일반
전원요구사항
RPM4-E-DWT 입력:12 V dc 1.2 A
AC DC 전력 공급 입력단:100 V ac ~ 240 V ac, 50/60 Hz
온도범위
보관 환경:20 °C ~ 70 °C
동작 환경:10 °C ~ 40 °C
상대습도
보관 환경:0 % ~ 100 %
동작 환경:0 % ~ 70 %
중량
1 Q-RPT:약 12 kg (26-lb)
2 Q-RPT:약 14 kg (30-lb)
치수
E-DWT 치수:41.4 cm 너비 x 37.1 cm 깊이 (16.3 in x 14.6 in)
E-DWT 높이26.9 cm (10.6 in), 33.6 cm (13.2 in)에서 최대 가변 부피 핸들 높이까지,
압력 범위는
RPM4-E-DWT에 포함된
Q-RPT(s)에 의존 :
표준 가변 용적시 최대 200 MPa (30,000, 000 psi) 고 용적 (-HV) 가변 용적시 최대 100 MPa (15,000, 000 psi)
동작매체오일이 채워진 상태 (di-ethyl-hexyl sebacate), 혹은 건조 상태로 배달되는 표준 E-DWT-H는 세바케이트, 실리콘 오일, 프로필렌 글리콜, 플루오르화 액체, 부분 플루오르화 액체, 이소프로필 알코올, 증류수와 호환 가능 Skydrol 혹은 mineral oil 선택가능
reservoir 용량300 cc (18 in3)
가변 부피 displacement
표준최대 3 cc (0.18 in3), 200 MPa (30,000, 000 psi)
고:최대 7 cc (0.43 in3), 100 MPa (15,000, 000 psi)
충진, priming 펌프 displacement3.7 cc (0.23 in3)
테스트 압력 연결DH500 female.
Note: 비고: DH500은 6mm (1/4in) 원추형 왼나사 튜브를 위한 글랜드/목걸이 형태의 피팅으로 AE F250C, HIP HF4, 9/16-18 UNF 등에 적합합니다.
압력 한계
최대 동작압력:표준 가변 용적에서 200 MPa (30,000, 000 psi)를 포함하는 RPM4-E-DWT 모니터 Hi Q-RPT의 범위 고 용적 가변 용적에서 100 MPa (15,000, 000 psi)
최대 priming 펌프 압력:700 kPa (100 psi)
최대 동작압력:Lo Q-RPT 선택 시: RPM4-E-DWT 모니터 Lo Q-RPT 의 범위
통신 포트:RS232 (COM1, COM2)
압력 측정
예열시간콜드 구동시 15분 온도 안정화 권장
일반 동작 온도 범위10 °C ~ 40 °C
분해능기본: 활동 범위의 0.01% 최대 Q-RPT의 1ppm 혹은 능동적 자동범위 10ppm 중 큰 값까지 사용자가 선택 가능
압력1눈금값의 ± 0.018 % 혹은 Q-RPT 범위의 0.0018 % 중 큰 것
예측 안정도2
1년설정값의 ± 0.0075 %
2년:설정값의 ± 0.015 %
측정 불확도3
1년눈금값의 ± 0.02 % 혹은 Q-RPT 범위의 0.002 % 중 큰 것
2년:눈금값의 ± 0.025 % 혹은 Q-RPT 범위의 0.0025 % 중 큰 것


1. 직선성, 히스테리시스, 반복성의 총합. 정밀도는 안정도나 교정 기준 표준 불확도를 포함하지는 않습니다.

2. AutoZero 기능의 정기적인 사용과 rezeroing간의 단기적 안정도가 확보된 상황하에서의 예측 Q-RPT 측정 안정도 한계 (k=2)

3. 정밀도, rezeroing 하의 예측 안정도, 10 ºC ~ 40 ºC 사이의 발열효과,
측정 불확도 (교정 기준 불확도가 눈금값의 0.005%, k=2일때)을
ISO "측정 불확도의 표현에 대한 안내"에 따라 결합하고 확장했을 때, Q-RPT 표시 값의 압력 참값으로부터의 최대 오차
