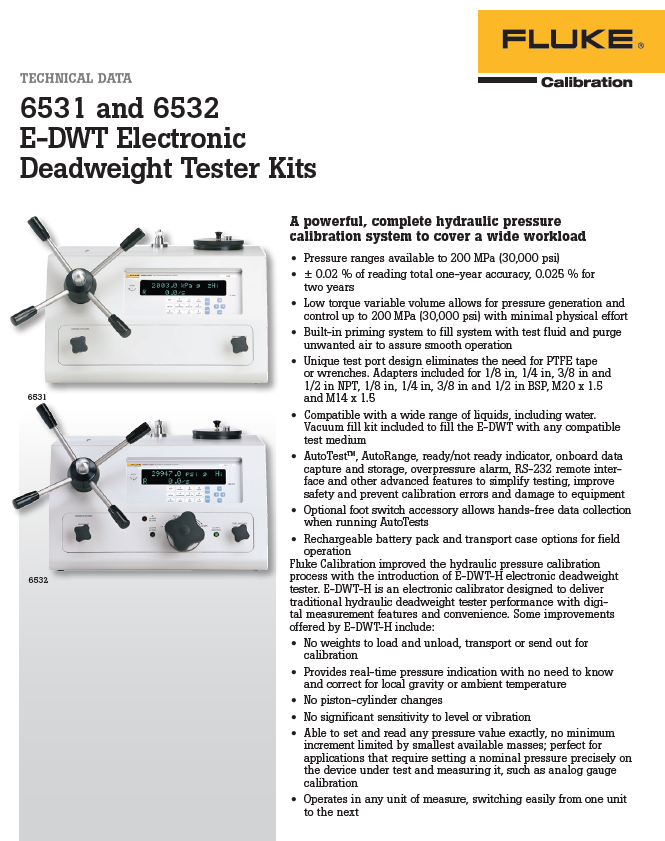

폭넓은 워크로드를 처리할 수 있는 강력하고 완전한 유압 압력 교정 시스템
Fluke Calibration은 E-DWT-H 전자 실하중 테스터를 선보이며 유압 압력 교정 프로세스를 향상시켰습니다.

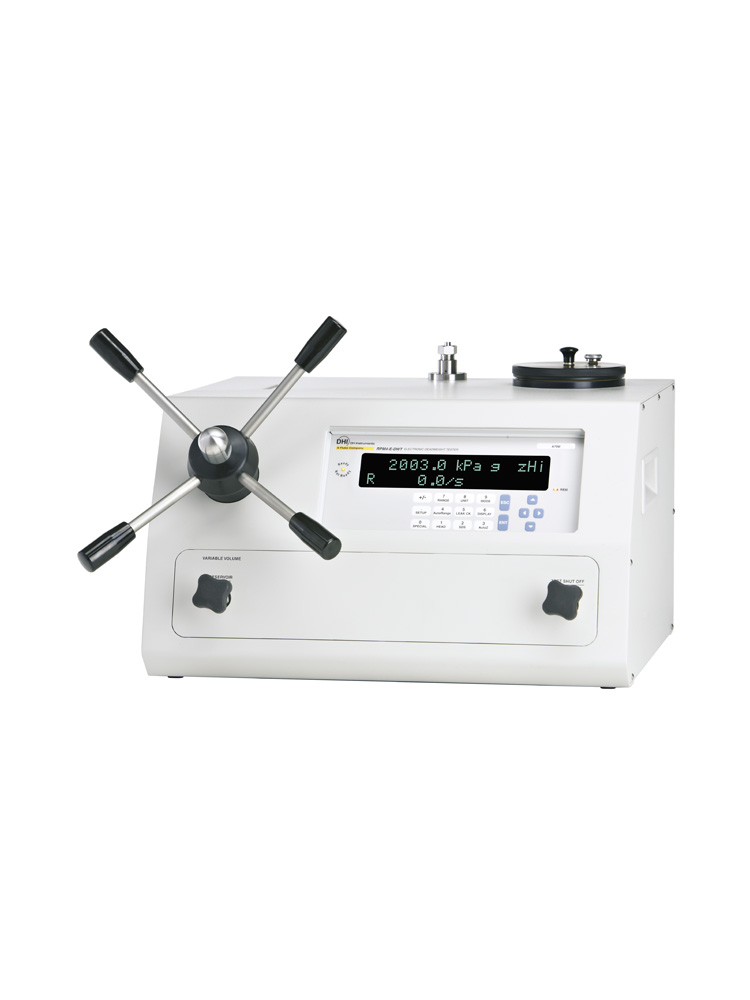

E-DWT-H는 편리한 디지털 측정 기능과 동시에 기존의 유압 실하중 테스터 성능을 제공하도록 고안된 전기 교정기입니다.
E-DWT-H에서 제공하는 몇 가지 향상된 기능은 다음과 같습니다.
ㆍ교정을 위해 로드/언로드, 운반 또는 전송할 하중 없음
ㆍ실시간 압력 표시 기능으로 지역 중력 또는 주위 온도를 파악하거나 수정할 필요 없음
ㆍ피스톤-실린더 교체할 필요 없음
ㆍ수평 또는 진동에 크게 민감하지 않음
ㆍ압력 값을 정확히 설정하고 판독할 수 있음, 현존하는 최소 질량에 의해서도 최소 증분이 제한되지 않음,
테스트 대상 장치의 공칭 압력을 정밀하게 설정 및 측정해야 하는 응용분야(예: 아날로그 게이지 교정)에 적합
ㆍ모든 측정 단위로 작동하여 한 단위에서 다른 단위로 쉽게 전환 가능
E-DWT-H는 계측 및 교정 연구소, 생산 현장 또는 현장에서 쉽게 사용할 수 있습니다.
세바케이트 교정액, 광유, 물, 기타 액체를 비롯한 다양한 테스트 매체를 사용하여 작동할 수 있습니다.
판독값의 ±0.02%(총 1년간의 측정 불확도) 성능은 최고의 연구소 실하중 테스터에 비견됩니다.

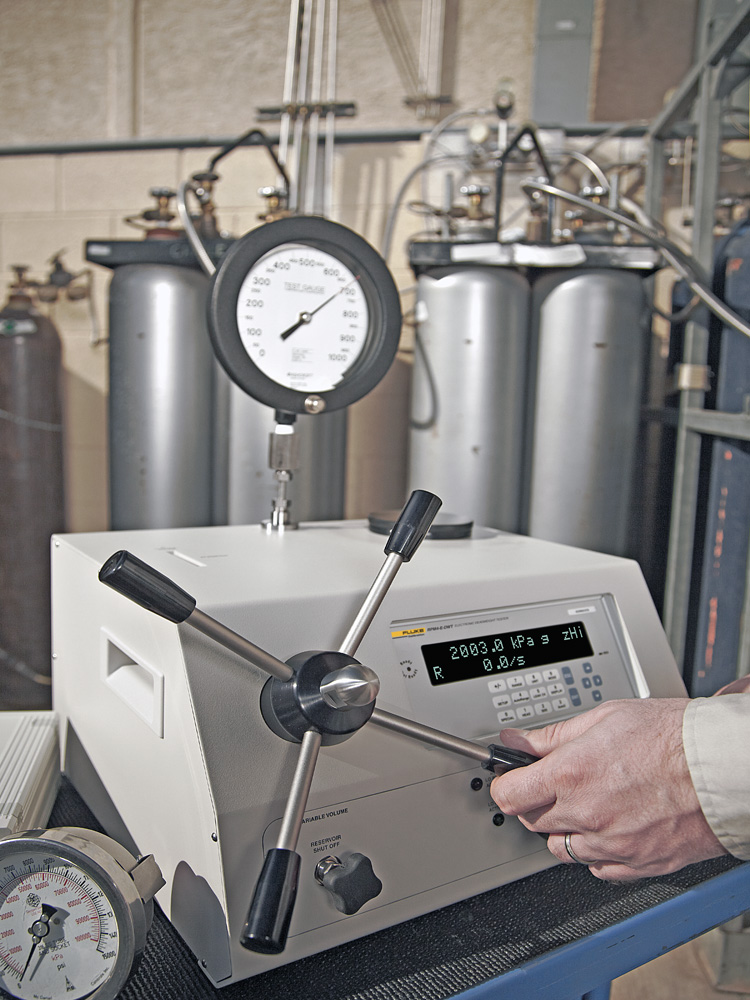

E-DWT-H는 연구소 또는 기기 판매점에서 사용되거나 원위치 교정 및 테스트를 수행하는 현장에서 사용될 수 있습니다.
이 유압 압력 교정 시스템에는 고성능 전기 기준 압력 모니터와 수동으로 작동하는
압력 발생 및 제어 하드웨어가 하나의 견고하고 컴팩트한 패키지에 결합되어 있습니다.
E-DWT-H는 고품질 수동 압력 하드웨어의 압력을 직접 간단하게 제어할 수 있어
전기 압력을 지속적으로 그리고 실시간으로 정밀하게 측정할 수 있으며 사용하기 쉽습니다.
E-DWT는 기존의 피스톤-실린더 및 하중 기반의 실하중 테스터를 대신하는,
사용이 용이하고 가벼운 현대적인 테스터이기 때문에 "전자 실하중 테스터"라고 칭합니다.
E-DWT의 전기 기준 압력 모니터는 RPM4의 특수 버전에 해당하는 RPM4-E-DWT입니다.
RPM4-E-DWT는 7MPa(1,000psi)~200MPa(30,000psi) 범위의 고정밀 석영 기준 압력 변환기(Q-RPT) 한 개 또는 두 개로 구성될 수 있습니다.
RPM4-E-DWT는 조작자가 전면 패널 디스플레이, 키패드 및 풋페달 옵션을 사용하여 로컬 제어하거나,
RS-232 인터페이스에서 ASCII 문자 명령 문자열을 사용하여 컴퓨터로 원격 제어합니다.
RPM4-E-DWT는 AutoRange 기능을 사용하여 자동으로 최적의 Q-RPT를 선택하고
필요한 작동 범위를 포함하도록 E-DWT-H 설정을 최적화합니다.
Q-RPT 2개가 포함된 경우 Hi Q-RPT가 사용 중일 때 반회전 밸브가 높은 압력으로부터 Lo Q-RPT를 격리하여 보호합니다.
시각 및 가청 표시기를 통해 조작자는 쉽고 올바르게 차단 밸브를 설정할 수 있습니다.
E-DWT-H는 테스트 대상 시스템을 충전하고 프라이밍하는 데 필요한 하드웨어를 포함하며
최대 200MPa(30,000psi)까지 정밀하게 압력을 발생시키고 조절합니다.
E-DWT-H는 AC 전원을 사용할 수 없는 지역에서는 옵션 배터리/충전기 팩을 사용하여 전원을 공급할 수 있습니다.
간편한 고성능 교정

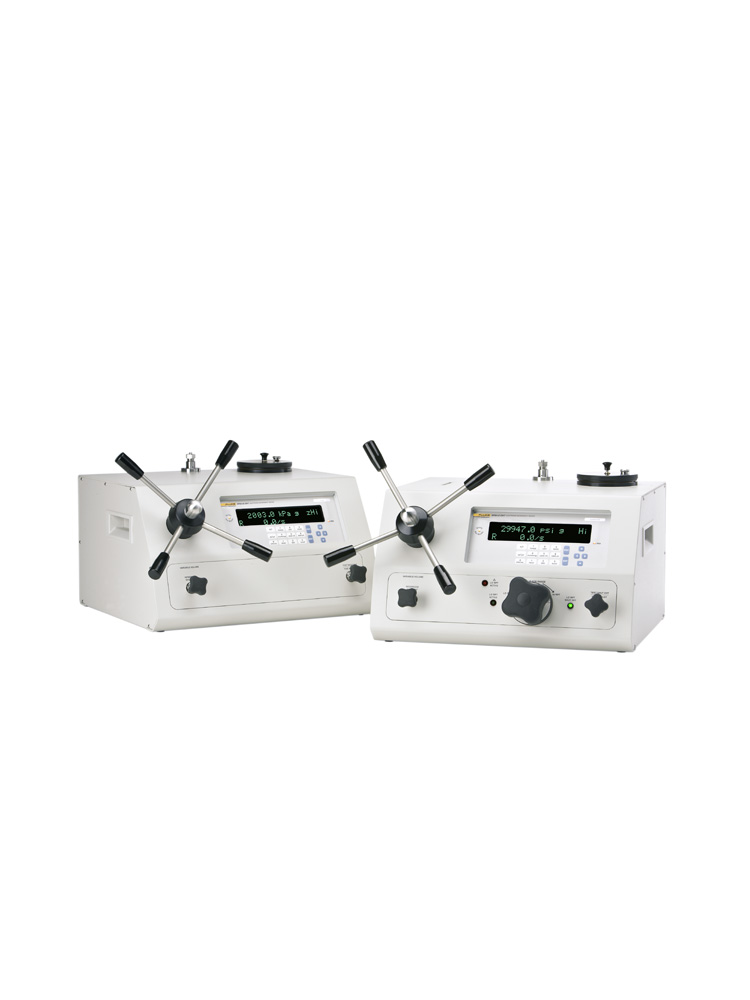

Fluke Calibration 전자 실하중 테스터 키트는 완벽한 교정 시스템에 필요한 액세서리와 결합된 E-DWT-H 구성을 선보입니다.
모델 6531 옵션은 단일 석영 기준 압력 변환기(Q-RPT)가 포함된 E-DWT-H 구성이 특징으로, 장치 전체 스케일의 10%~100%까지의 판독 성능 비율을 제공합니다.
모델 6532 옵션의 경우 워크로드 범위를 극대화하도록 추가 Q-RPT가 제공되며, 장치 전체 스케일의 1%~100%까지의 판독 성능 비율을 제공합니다.

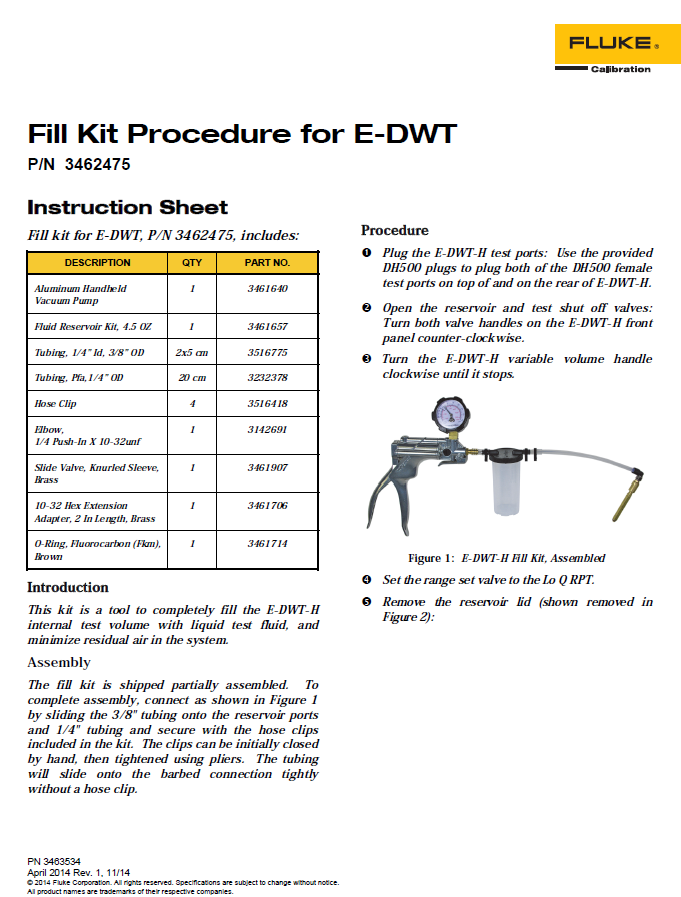

함께 제공되는 진공 충전 키트 덕분에 E-DWT를 사용자가 원하는 호환 가능 유체로 충전하는 동시에 테스트 회로에서 문제가 되는 에어 포켓도 제거할 수 있습니다.
PTFE 테이프 또는 렌치를 사용하지 않고 테스트할 모든 대상 압력 장치를 장착할 수 있는 테스트 스테이션 어댑터도 기본 제공됩니다.
6531 및 6532 키트는 높은 수준의 유압 압력 교정을 바로 수행하는 데 필요한 모든 것을 제공합니다.
ㆍ사용 가능한 최대 압력 범위 200MPa(30,000psi)
ㆍ판독값의 ±0.02%(총 1년간의 정확도), 2년간 0.025%
ㆍ낮은 토크 가변 볼륨을 통해 최소한의 물리적 노력으로 최대 200MPa(30,000psi)까지 압력 발생 및 제어 가능
ㆍ시스템을 테스트 유체로 충전하고 불필요한 공기를 소기하여 원활한 작동을 보장하는 내장형 프라이밍 시스템
ㆍ독자적인 테스트 포트 디자인으로 PTFE 테이프 또는 렌치를 사용할 필요가 없어졌습니다.
1/8인치, 1/4인치, 3/8인치 및 1/2인치 NPT, 1/8인치, 1/4인치, 3/8인치 및 1/2인치 BSP, M20x1.5 및 M14x1.5용 어댑터 포함
ㆍ물을 비롯한 광범위한 액체와 호환 가능합니다. E-DWT를 호환 가능한 테스트 매체로 충전할 수 있는 진공 충전 키트 포함
ㆍAutoTest™, AutoRange, 준비/준비 안됨 표시기, 온보드 데이터 캡처 및 저장, 과압 경보, RS-232 원격 인터페이스 및 테스트를 간소화하고,
안전성을 높이며, 교정 오차 및 장비에 대한 손상을 방지하기 위한 기타 고급 기능
ㆍ풋 스위치 액세서리 옵션으로 AutoTest를 실행할 때 핸즈프리 방식으로 데이터 수집 가능

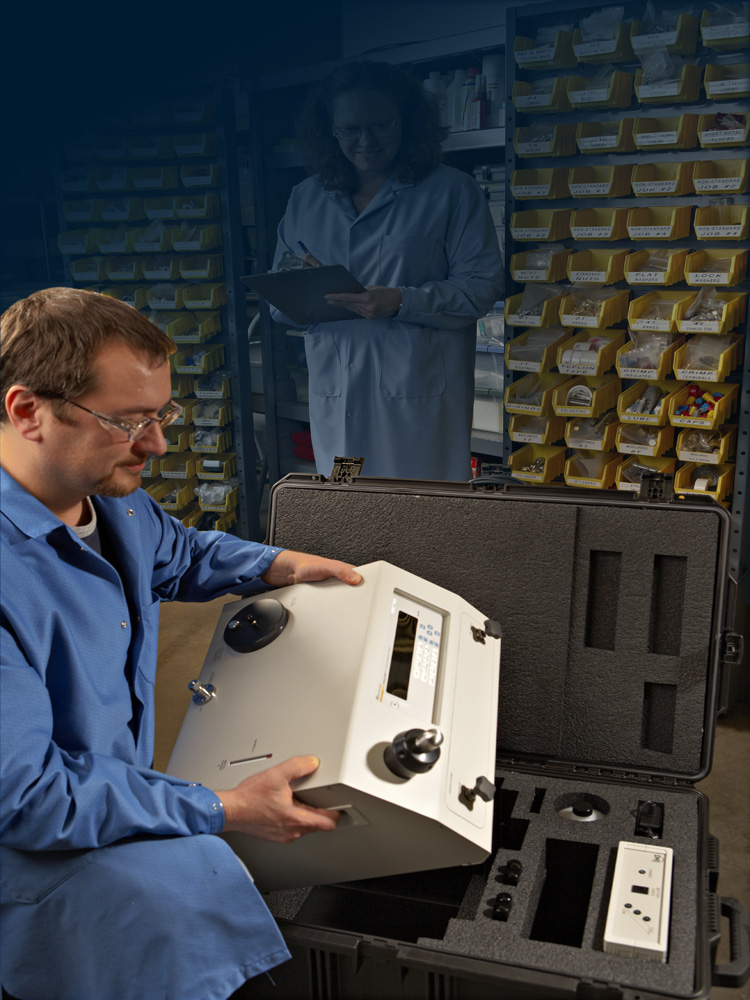

ㆍ현장 작업을 위한 충전식 배터리 팩 및 운반 케이스 옵션
| 일반 |
| 전력 요구사항 |
| RPM4-E-DWT: | 12V dc 1.2A |
| AC-DC 전원공급장치: | 100V ac~240V ac, 50/60Hz |
| 온도 범위 |
| 보관 온도: | -20°C~70°C |
| 작동 온도: | 10℃~40℃ |
| 상대 습도 |
| 보관 습도: | 0%~100% |
| 작동 습도: | 0%~70% |
| 중량 |
| 1 Q-RPT: | 약 12kg(26lb) |
| 2 Q-RPT: | 약 14kg(30lb) |
| 크기 |
| E-DWT 설치 면적: | 41.4cmWx37.1cmD(16.3인치x14.6인치) |
| E-DWT 높이: | 26.9cm(10.6인치), 33.6cm(13.2인치)에서 최대 가변 볼륨 핸들 높이까지 |
| 압력 범위 | 구성에 따라 최대 200MPa(30kpsi) |
| 작동 매체 | 모든 6531 및 6532 E-DWT 키트는 건식 표준품으로 제공됩니다. 디옥틸 세바케이트, 실리콘 오일, 프로필렌 글리콜, 완전 불소계 액체, 부분 불소계 액체, 이소프로필 알코올, 증류수 또는 광유로 충전할 수 있습니다. |
| 리저버 용량 | 300cc(18in3) |
| 가변 볼륨 변위 | 3cc(0.18in3), 200MPa(30,000psi) 최대 |
| 충전 및 프라이밍 펌프 변위 | 3.7 cc (0.23 in3) |
| 테스트 압력 연결 | DH500 암, 200MPa(30kpsi) 최대 작동 압력. 1/8인치, 1/4인치, 3/8인치 및 1/2인치 NPT, 1/8인치, 1/4인치, 3/8인치 및 1/2인치 BSP, M20x1.5 및 M14x1.5용 어댑터 포함 어댑터 최대 작동 압력은 140MPa(20kpsi)입니다. 참고: DH500은 AE F250C, HIP HF4, 9/16-18 UNF 등과 같은 6mm(1/4인치) 원추 모양의 왼손형 나사형 튜브용 글랜드 및 칼라형 이음쇠입니다. |
| 압력 제한 |
| 최대 작동 압력: | RPM4-E-DWT 모니터의 Hi Q-RPT 범위 |
| 최대 프라이밍 펌프 압력: | 700kPa(100psi) |
| 최대 작동 압력: | Lo Q-RPT 선택 시: RPM4-E-DWT 모니터의 Lo Q-RPT 범위 |
| 통신 포트: | RS-232(COM1, COM2) |
| 압력 측정 |
| 예열 시간 | 콜드 전원 부팅 시 15분의 온도 안정화 권장 |
| 정상 작동 온도 범위 | 10℃~40℃(50°F~104°F) |
| 분해능 | 기본값: 활성 범위의 0.01% |
| 최대 Q-RPT의 1ppm 또는 활성 AutoRange의 10ppm으로 사용자 조정 가능(더 큰 쪽을 적용) |
| 정밀도1 | 판독값의 ±0.018% 또는 Q-RPT 범위의 0.0018%(더 큰 쪽을 적용) |
예측 안정성2
|
| 1년: | 판독값의 ±0.0075% |
| 2년: | 판독값의 ±0.015% |
측정 불확도3
|
| 1년: | 판독값의 ±0.02% 또는 Q-RPT 범위의 0.002%(더 큰 쪽을 적용) |
| 2년: | 판독값의 ±0.025% 또는 Q-RPT 범위의 0.0025%(더 큰 쪽을 적용) |
1. 결합된 선형성, 이력 현상 및 반복성. 안정성 또는 교정 기준 불확도는 정밀도에 포함되지 않음.
2. AutoZero 기능의 일반적인 용도와 영점재조정 사이의 단기 안정성을 가정한 Q-RPT의 예측된 측정 안정성 한계(k=2).
3. 적용된 압력의 참 값으로부터 Q-RPT 표시의 최대 편차. 여기에 포함되는 항목은 정밀도, 영점재조정의
예측 안정성, 10ºC~40ºC의 온도 효과, 교정 불확도(교정 기준 불확도를 판독값의 ±0.005%, k=2로 가정),
ISO "측정 불확도 표현 지침(Guide to the Expression of Uncertaintyin Measurement)"에 따라 결합 및 확장(k=2).
