ㆍ높은 정확도, RVSM 적합
ㆍATE시스템에 이상적.
ㆍ±2 feet, 0.03 knots의 정확도
ㆍ대기속도에 대해서는 실질적인 차압센서
ㆍ제어 안정도 (0.00032 inHg)
ㆍ교정 주기: 1년
ㆍ로타리 및 고정익 항공기용으로 다양한 측정범위 제공

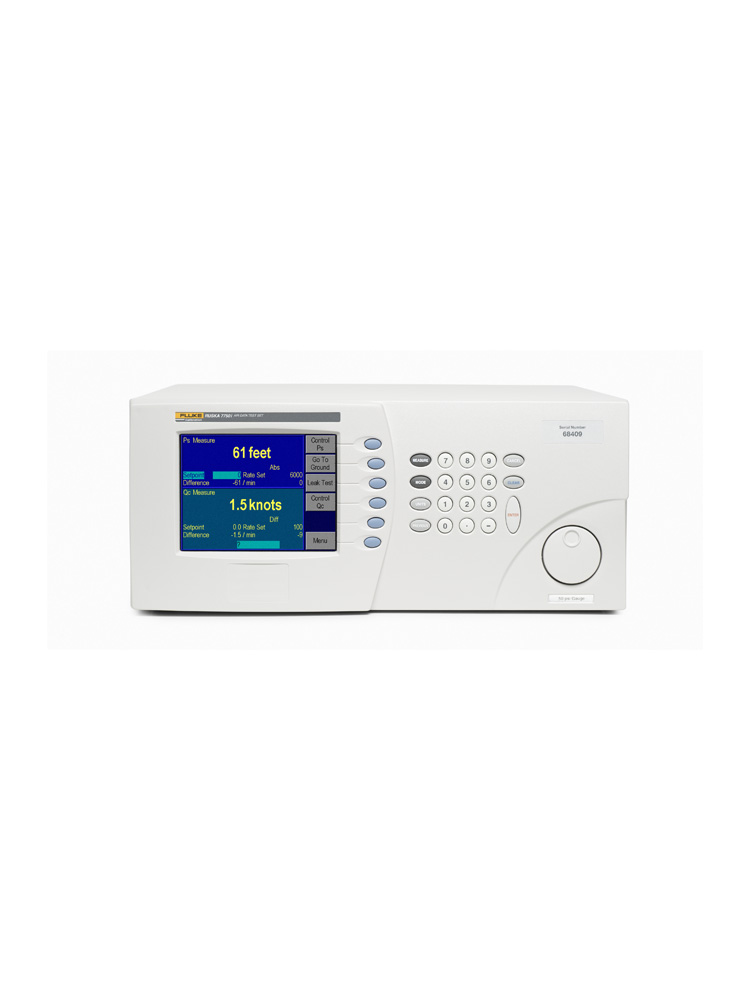

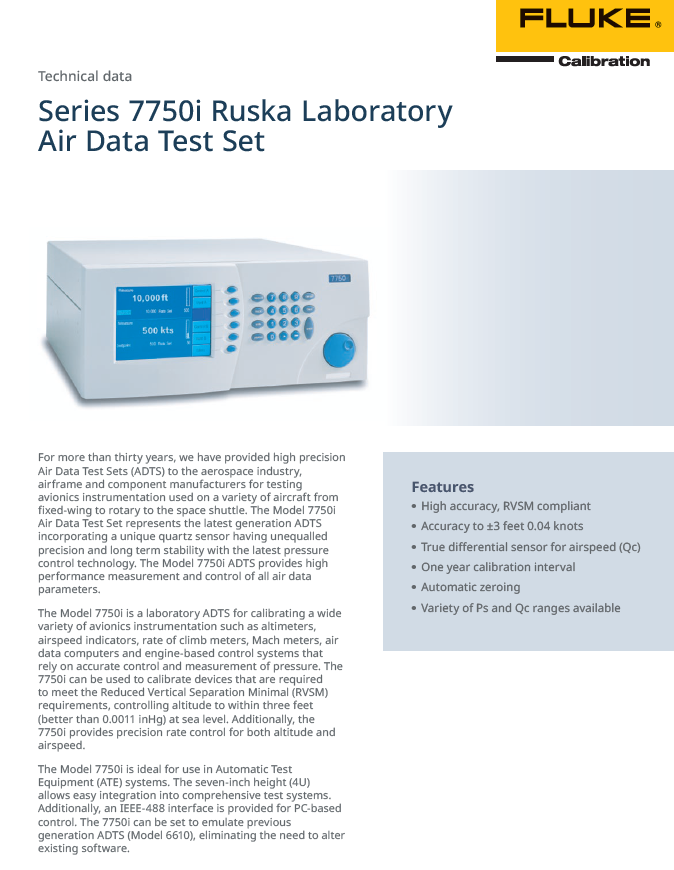

모델 7750i Air Data Test Set 는 최신 판 Air Data Test Set (ADTS)을 대표하며 고유의 Quartz 센서를 포함하고 있어서
최신 압력 제어 기술이 적용되어 타의 추종을 불허하는 정밀도와 장시간의 안정도를 보유하고 있습니다.
모델 7750i ADTS 는 모든 공기 데이터 변수의 제어기능과 고성능 측정 기능을 제공합니다.
모델7750i 는 고도계나 대기속도 indicator, 고도 상승속도계, 마하미터, 에어 데이터 컴퓨터 및 압력의 정밀 제어와
측정에 의존하는 엔진기반 제어 시스템 등 다양한 항공전자공학 계측장비용의 실험실 ADTS입니다.
7750i Reduced Vertical Separation Minimal (RVSM) 요건을 만족하기 위해서 필요한 장치들의 교정하기 위해서
고도를 2 피트 이내 (해수면 고도에서 0.003 in Hg이내)로 제어하는데 사용할 수 있습니다.
추가적으로, 7750i 는 고도와 대기속도 모두에 대해서 정밀 속도 제어 기능 제공합니다.
모델 7750i는 자동 시험 장비(ATE, Automatic Test Equipment) 시스템에 사용하기에 이상적입니다.
7 인치의 높이 (4U)로 종합 테스트 시스템 통합이 간편합니다.
추가적으로, PC-기반 제어를 위해서 IEEE-488 인터페이스를 제공합니다.
7750i 이전 세대의 ADTS (모델 6610)의 에뮬레이션을 위해서 설정할 수 있어서 기존의 소프트웨어의 변경 불필요합니다.
자동 Go to Ground 모드 전환
7750i는 Go to Ground를 선택하면 안전하게 압력을 현재의 해당 지역 대기압으로 낮춥니다. 그런 다음, DUT를 차단하여 민감한 장치가 압력 변동이나 충격 등에 노출되지 않게 할 수 있습니다.
누설 시험 모드
실제의 교정과정을 시작하기 전에 누설 점검을 진행할 수 있도록 별도의 모드 제공.
DUT (Device Under Test)의 보호
DUT를 보호하기 위해서 사용자는 다음에 대하여 상하한 설정값을 프로그램 할 수 있습니다:
ㆍ고도
ㆍ대기속도
ㆍ상승 속도
ㆍMach
ㆍ네거티브 Qc
ㆍARINC 565 봉투
Automatic Volume Characterization
7750i는 자동으로 컨트롤러를 80 ~ 1000 cc (5 ~ 60 in3) 사이의 외부 용적 범위에 자동 튜닝합니다.
이로써 테스트 시스템의 높은 수준의 다양성을 확보하고 다양한 항공기와 부품 시험이 가능합니다.
부품 제조업체들에게는 많은 수량의 장치들을 동시에 하나의 매니폴드로 연결하여 시험할 수 있습니다.
자동 영점조절
다른 장치들과 마찬가지로 정기적으로 영점을 조절하여 최고 성능을 유지하는 것이 좋습니다.
이 과정은 이제 자동화되어 있어서 버튼만 눌러주거나 PC인터페이스를 통해서 처리할 수 있습니다.
7750i는 진공 센서를 온-보드로 탑재하고 있어서 별도의 외부 진공 계기나 센서가 필요하지 않습니다.
또한, 하나의 진공 펌프만 있으면 7750i ADTS의 가동과 영점 조절이 가능합니다.
영점조절은 지정 진공 펌프를 사용하여 30 ~ 45 분 동안 진행.
항공 전자 공학 장치 및 압력 단위 (Avionics and Pressure Units)
모델 7750i 는 고도를 표시할 때는 피트와 미터를 대기속도는 노트와 km/hr, 마하 등
일반 항공전자공학 단위를 사용하고 해당될 때는 각각 분당 단위를 표시합니다.
또한, 압력 단위도 디스플레이할 수 있습니다.
고성능 (고정익 혹은 회전익 항공기)
표준 구성: Ps 범위 32 in Hg, Qc 범위 68 in Hg, 사용자 지정 범위도 가능.
예를 들어, 회전익 항공기 시험전용으로 Qc 범위 32 in Hg 도 제공가능 (낮은 대기속도 범위 성능을 향상한 구성임)
기타의 사용자 범위를 원할 때는 제조업체에 문의 요망.
| 사양 |
| 자동 Go to Ground 모드 전환 | 7750i는 Go to Ground를 선택하면 안전하게 압력을 현재의 해당 지역 대기압으로 낮춥니다. 그런 다음, DUT를 차단하여 민감한 장치가 압력 변동이나 충격 등에 노출되지 않게 할 수 있습니다. |
| 누설 시험 모드 | 실제의 교정과정을 시작하기 전에 누설 점검을 진행할 수 있도록 별도의 모드 제공. |
| DUT (Device Under Test)의 보호 | DUT를 보호하기 위해서 사용자는 다음에 대하여 상하한 설정값을 프로그램 할 수 있습니다:
|
| Altitude |
| Airspeed |
| Rate of climb |
| Mach |
| Negative Qc |
ARINC 565 envelope
|
| Automatic Volume Characterization | 7750i는 자동으로 컨트롤러를 외부 용적 범위 5 ~ 60 in3 (80 ~ 1000 cc) 에 맞춰 자동으로 조절합니다. 이로써 테스트 시스템의 높은 수준의 다양성을 확보하고 다양한 항공기와 부품 시험이 가능합니다. 부품 제조업체들에게는 많은 수량의 장치들을 동시에 하나의 매니폴드로 연결하여 시험할 수 있습니다. |
| 자동 영점조절 | 다른 장치들과 마찬가지로 정기적으로 영점을 조절하여 최고 성능을 유지하는 것이 좋습니다. 이 과정은 이제 자동화되어 있어서 버튼만 눌러주거나 PC인터페이스를 통해서 처리할 수 있습니다. 7750i는 진공 센서를 온-보드로 탑재하고 있어서 별도의 외부 진공 계기나 센서가 필요하지 않습니다. 또한, 하나의 진공 펌프만 있으면 7750i ADTS의 가동과 영점 조절이 가능합니다. 영점 조절은 30 ~ 45 분 이내에 지정된 진공 펌프를 사용하여 수행됩니다. |
| 항공 전자 공학 장치 및 압력 단위 (Avionics and Pressure Units) | 모델 7750i 는 고도를 표시할 때는 피트와 미터를 대기속도는 노트와 km/hr, 마하 등 일반 항공전자공학 단위를 사용하고 해당될 때는 각각 분당 단위를 표시합니다. 또한, 압력 단위도 디스플레이할 수 있습니다. |
| 모드 |
| 정밀도 | From 25% ~ 100%FS: 0.005% 측정값 below 25% FS: 25% FS의 0.005% |
| 정밀도는 직선성, 재현성, 히스테리시스 및 온도가 전체 동작 온도 범위에 미치는 영향의 조합으로 정의합니다. 일부 제조업체들은 “정확도 (Accuracy)” 라는 용어를 “정밀도 (Precision)” 대신 사용합니다만, 그 의미는 동일합니다. |
| 안정성 | 절대 |
| 3개월 이상: 0.0019% RDG/3개월 |
| 1년 이상: 0.0075% RDG/년 |
| 차동 |
| 3개월 이상: 0.0019% RDG/3개월 |
| 1년 이상: 0.0075% RDG/년 |
| 진공 센서의 영점조절 | 절대 |
| 0.001% FS |
| 차동 |
| 해당 사항 없음 |
| 제어 안정도 | 절대 |
| ±10 mTorr (1.33 Pa) @ 100 mTorr |
| 차동 |
| 0.001% FS |
| 제어 하한 | 절대 |
| 0.3 in Hg abs. (10 mbar a) |
| 차동 |
| 0 in Hg (Qc 모드) / 0.3 inHg abs. (Pt 모드) |
| 0 psig 제어를 위해서 진공 펌프를 사용하거나 vent모드를 이용하여 0 psig 조절. |
| 제로 드리프트 | 절대 |
| <0.004% FS / 24 hr |
| 차동 |
| <0.004% FS / 24 hr |
| 상승 속도 | 절대 |
| 0 to 50,000 ft/min |
| 차동 |
| 해당 사항 없음 |
| 상승 속도 오차 | 절대 |
| 커맨드 값의 1%에서 50,000 ft 까지 |
| 차동 |
| 해당 사항 없음 |
| 표준 부하 용적 | 절대 |
| 5 to 60 in (80 to 1,000 cc’s) |
| 차동 |
| 5 ~ 60 in (80 ~ 1,000 cc’s) |
| Mach | 절대 |
| 해당 사항 없음 |
| 차동 |
| 0 ~ 10,000 |
| 과도한 mach 방지를 위한 한도 설정 가능. |
| 총 불확도 (항공 단위) | 절대 |
| 32 Hg |
| 해발 ±2ft |
| 30,000 ±2 ft |
| 60,000 ±7 ft |
| 40 Hg |
| 해발 ±2ft |
| 30,000 ±3 ft |
| 60,000 ±8 ft |
| 차동 |
| 32 Hg D |
| 50 ±0.1 knots |
| 100 ±0.05 knots |
| 250 ±0.02 knots |
| 68 Hg D |
| 50 ±0.2 knots |
| 250 ±0.04 knots |
| 500 ±0.02 knots |
| 1,000 ±0.02 knots |
| 총 불확도 (공학 단위) | 절대 |
| 32 Hg a |
| 32 ±0.0030 |
| 30 ±0.0025 in Hg |
| 15 ±0.0013 in Hg |
| 5 ±0.0008 Hg |
| 40 Hg a |
| 40 ±0.0037 Hg |
| 30 ±0.0026 in Hg |
| 15 ±0.0014 in Hg |
| 5 ±0.0009 in Hg |
| 차동 |
| 32 Hg D |
| 0.5 ±0.0005 in Hg |
| 16 ±0.0013 in Hg |
| 32 ±0.0026 Hg |
| 68 Hg D |
| 0.5 ±0.001 in Hg |
| 16 ±0.0016 in Hg |
| 32 ±0.0027 in Hg |
| 68 ±0.0055 in Hg |
| 고성능 (고정익 혹은 회전익 항공기) |
| 표준 구성: Ps 범위 32 in Hg, Qc 범위 68 in Hg, 사용자 지정 범위도 가능. 예를 들어, 회전익 항공기 시험전용으로 Qc 범위 32 in Hg 도 제공가능 (낮은 대기속도 범위 성능을 향상한 구성임) 기타의 사용자 범위를 원할 때는 제조업체에 문의 요망. |
| 7750i-802 | 범위 |
| Ps: 32 |
| Qc: 68 |
| 77508-803 | 범위 |
| Ps: 40 |
| Qc: 68 |
| 7750i-804 | 범위 |
| Ps: 32 |
| Qc: 32 |
| 7750i-805 | 범위 |
| Ps: 40 |
| Qc: 32 |
| 디스플레이 |
| 디스플레이 | TFT Active Matrix Color, 6.4 inch |
| 화면 해상도 | 1 ft, 0.1 m, 0.1 kn/hr, 0.00001 Mach |
| Units | 고도: ft, meters |
| 대기속도: knots, km/hr, Mach |
| 압력: 공학 단위 (Engineering Units): inHg @ 0°C 및 60°F, kPa, bar, psi, inH2O @ 4 °C, 25 °C, kg/cm2, mmHg @ 0°C, cmHg @ 0°C, and cmH2O @ 4°C & 4개의 사용자 지정식 선형 측정 단위. |
| 항공 단위: feet, meters, knots, km/h, Mach |
| 제어 |
| 속도 제어 표시 (Rate Control Indication) |
| RoC_상승 속도 (상기의 모든 단위로 표시) |
| RtAS_Rate (대기속도, Knots 혹은 km/hr) |
| 총 불확도 표현 | 2 Sigma |
| Ps/32 inHg FS | RSS 0.0091% 측정값, 0.0008 inHg |
| Ps/40 inHg FS | RSS 0.0091% 측정값, 0.0009 inHg |
| Qc/32 inHg FS | RSS 0.0091% 측정값, 0.0007 inHg |
| Qc/68 inHg FS | RSS 0.0091% 측정값, 0.0012 inHg |
| 옵션 |
| 옵션 | 라인 및 피팅 키트 (공급 및 테스트 라인) 부품 번호 7750-104 |
| 진공 펌프_85 리터/분 용량, auto-vent 밸브 부착 |
| 필터 및 머플러 |
| National Instruments LabVIEW™ 드라이버 |
ISO17025 인증 교정 인증서
|
| 일반 |
| 전력 | 90 ~ 260 VAC, 50 ~ 400 Hz, 150W max |
| 온도 | 예열 시간: 3시간 |
| 동작온도: 18°C ~ 36°C (64 ~ 97 F) |
| 보관온도: -20°C ~ 70°C (-4°F ~ 158°F) |
| 습도 | 동작 습도: 20% ~ 75% RH, 비응축 |
| 보관 습도: 5% ~ 95%, 비응축 |
| 압력 매체 | 고순도 질소 혹은 건조 clean 공기 |
| 교정 | 1년 동안의 주기 추천. 모델 2468 Pitot 정적 가스 피스톤 계기와 같은 일차 표준기를 사용할 것을 추정합니다. |
| 디지털 인터페이스 | IEEE-488.2 |
| RS232 |
| 모델 6610 에뮬레이션 모드 |
| SCPI syntax |
| 공압 연결 | 1/4 in FNPT (모든 포트). AN6 및 AN4용 어댑터 제공. |
| 중량 및 치수 (h x w x d) | 중량: 45 lb (20 kg) |
| 치수: 7 in x 16.5 in x 19 in (17.8 cm x 41.9 cm x 48.3 cm) |
| 공급 압력 | 60 psi +/- 5 psi (4 bar +/- 0.5 bar) |
| 공급 진공 | 최저 50 리터 / 분 w/ auto-vent 밸브. |
| 최종 진공 최고치 < 1 mtorr |
