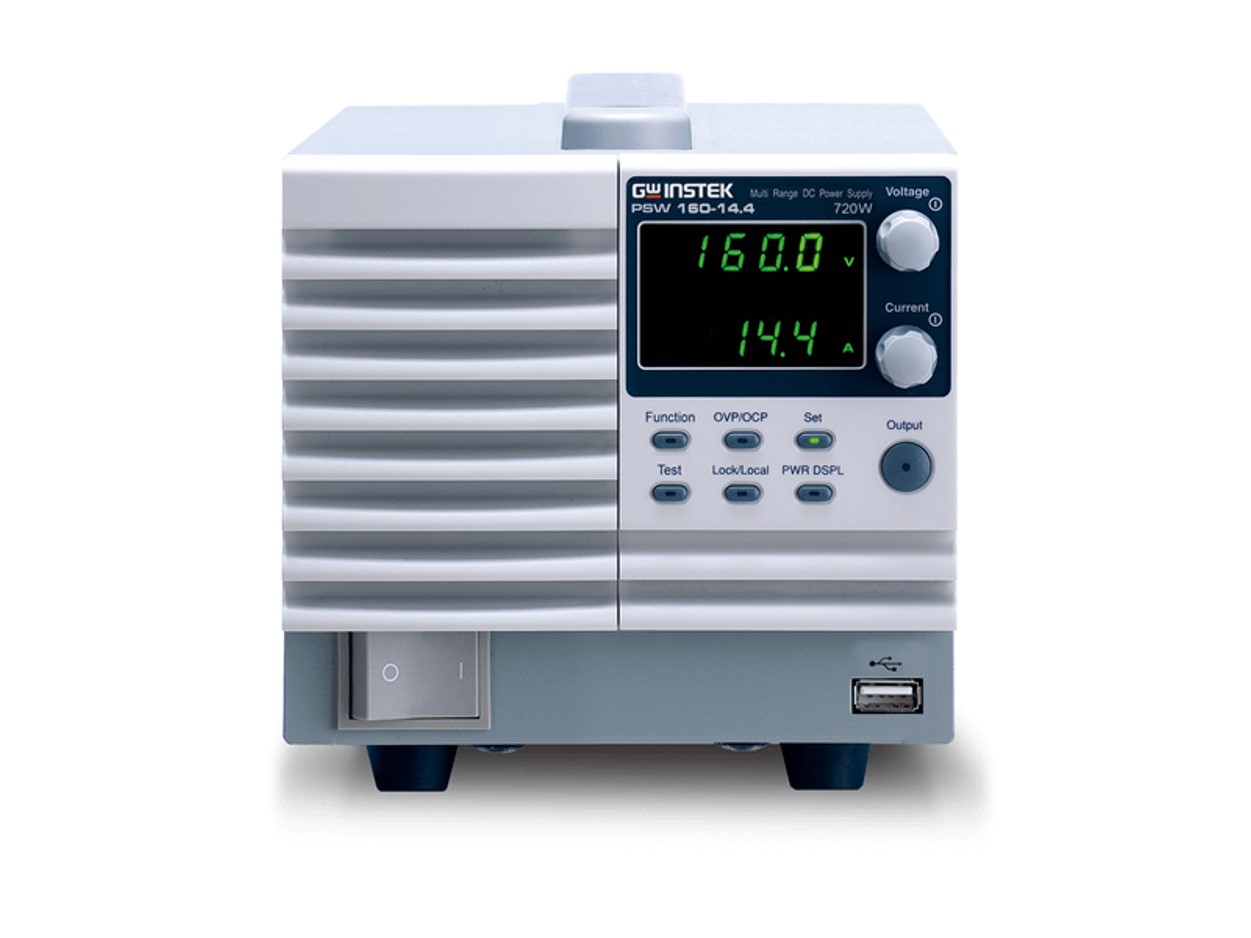

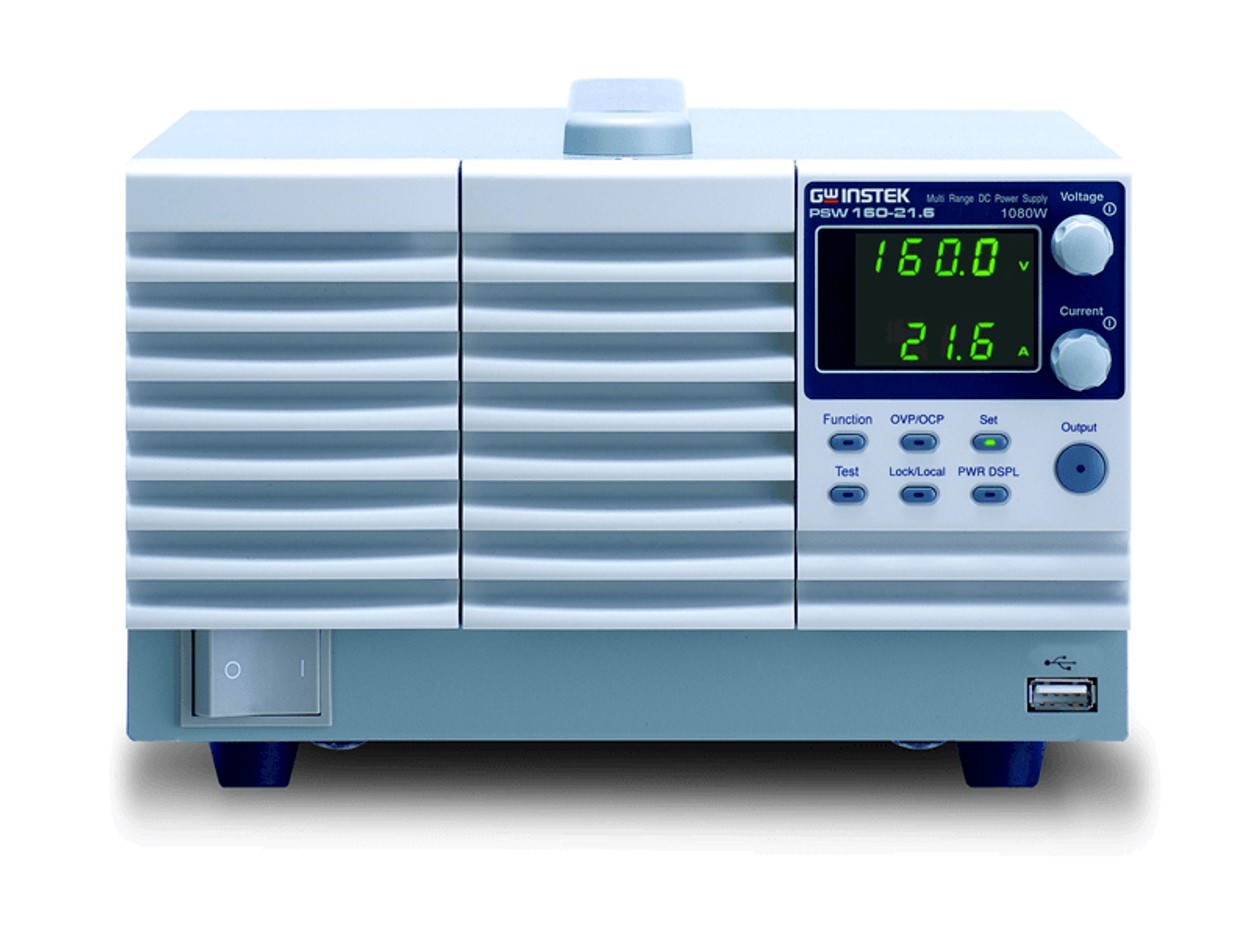

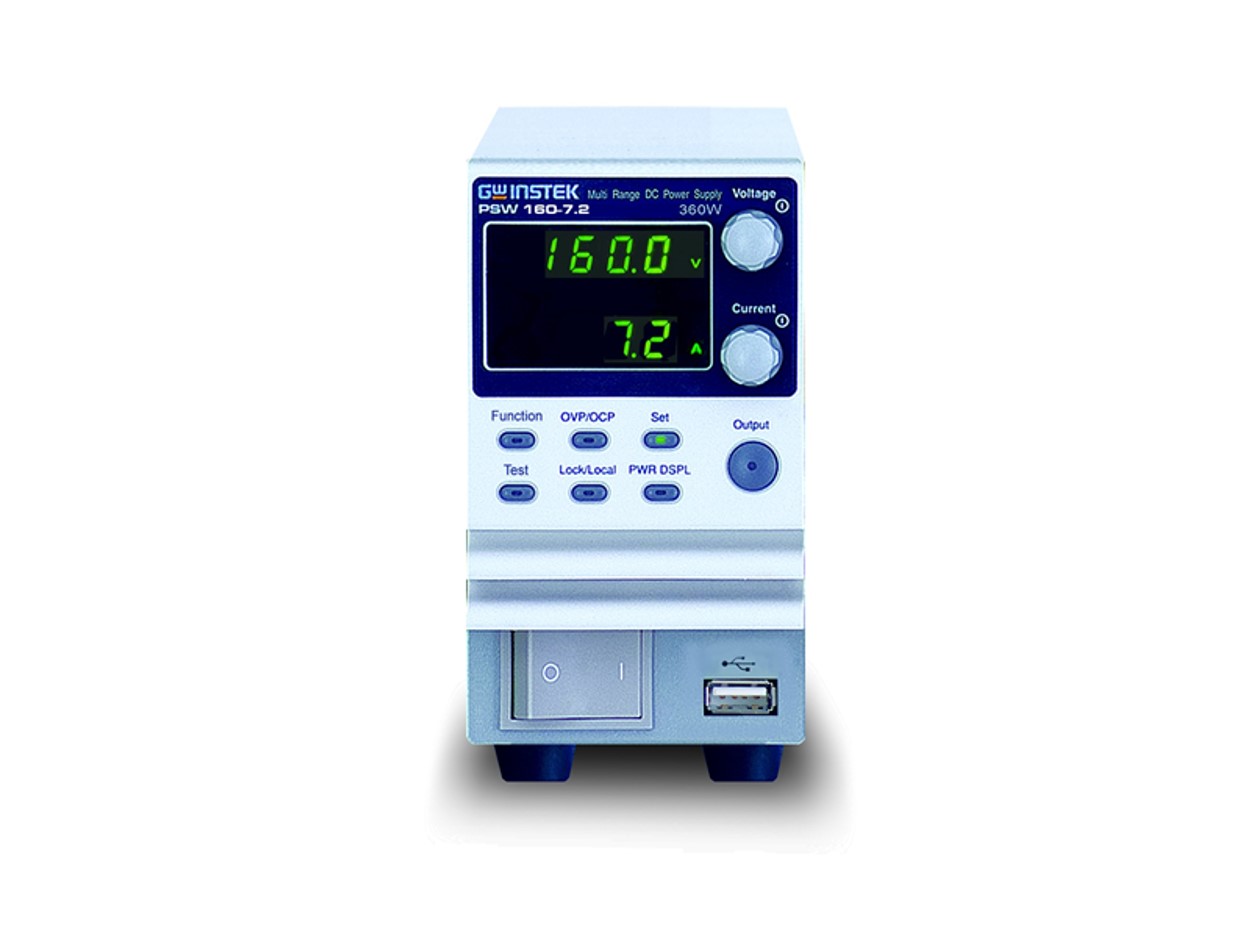

- 프로그래머블 스위칭 DC 전원공급기, PSW
- 출력 채널 : 1CH
- 출력 전압 : 0~30/40/80/160/250/800V
- 출력 전류 : 0~1.44A to 0~108A
- 출력 전력 : 360W/720W/1080W

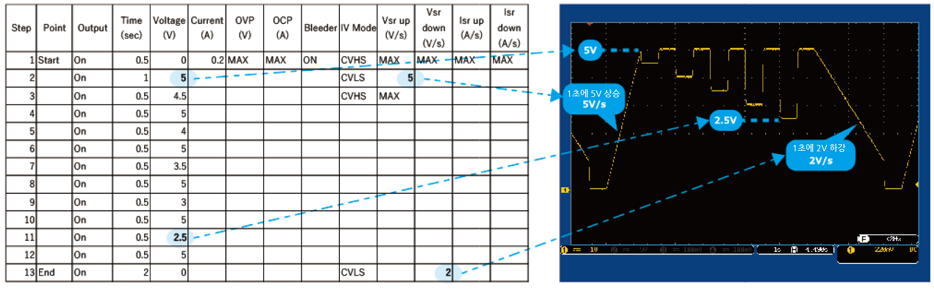

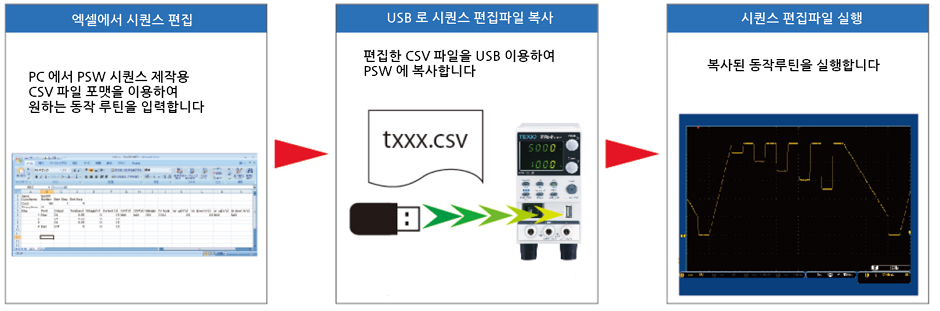

- On-demand V/I 시퀀스 출력
- CC/CV 우선순위 출력
- 인터페이스 : USB/LAN, GPIB-USB 어댑터/RS 232-USB 어댑터(옵션)
주요 특징
1. PSW 시리즈는 30V, 40V, 80V, 160V, 250V, 800V의 정격 전압과 360W, 720W, 1080W의 출력 전력을 갖춘 18개 모델이 있습니다.
2. 멀티 레인지 동작으로 전압과 전류를 유연하게 설정할 수 있으며, 최대 3개의 PSW 장치를 병렬로 연결하여 더 높은 출력 전류를 얻을 수 있습니다.
3. PSW 시리즈는 배터리, 자동차 전자 제품, LED 조명, 용량성 부하 제품 및 전력 산업 관련 제조업체 및 R&D 기관과 같은 다양한 고전압 애플리케이션 요구를 충족시킬 수 있습니다.
4. C.C/C.V 우선 모드, 조정 가능한 슬루율 설정, 및 출력 On/Off 지연 기능을 제공합니다.
5. PSW 시리즈는 OVP와 OCP 보호 기능을 갖추고 있으며 설정할 수 있는 보호 값은 정격 전압 및 전류의 110%까지입니다.
출력 전압과 전류가 설정한 보호 값보다 높으면 출력이 즉시 꺼집니다.
멀티 레인지 동작
최대 출력 전압에 최대 출력 전류를 곱하여 계산하는 기존 전원 공급 장치의 최대 출력과 비교하면
PSW 시리즈는 멀티 레인지 출력(전압 x 전류)이라는 고유한 특성을 가지고 있습니다. 이 기능은 동일한 최대 전력 출력
범위에서 더 작은 전류로 더 높은 전압을 출력할 수 있으며 그 반대의 경우도 마찬가지입니다. 예를 들어, 최대 출력이
720W 인 기존 전원 공급 장치의 경우 최대 전압 및 전류 출력은 각각 90V 및 8A 입니다. 이에 비해 PSW 250-9 는
최대 출력이 720W 로 0~250V 와 0~9A 의 전압 및 전류 출력 범위를 제공한다. 9A 의 최대 전류는 최대 전압이 80V 일 때,
반대로 전압이 250V 일 때는 2.88A 의 최대 전류가 제공됩니다. 다음 다이어그램은 PSW 출력 전압 및 전류의 특성을 보여줍니다

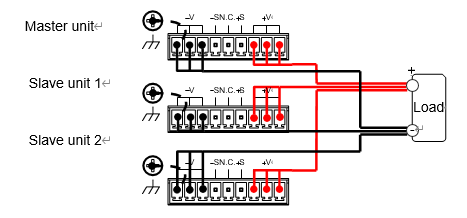

250V/800V 병렬 연결
PSW 250V/800V 시리즈는 병렬로 연결하여 3 배의 정격 전류를 생성하여 전력 출력 용량을 늘릴 수 있습니다(최대 전력은 3.24KW).
멀티 레인지 동작과 함께 병렬 연결을 갖춘 PSW 시리즈는 가성비 좋은 프로그래머블 DC 전원공급기입니다.

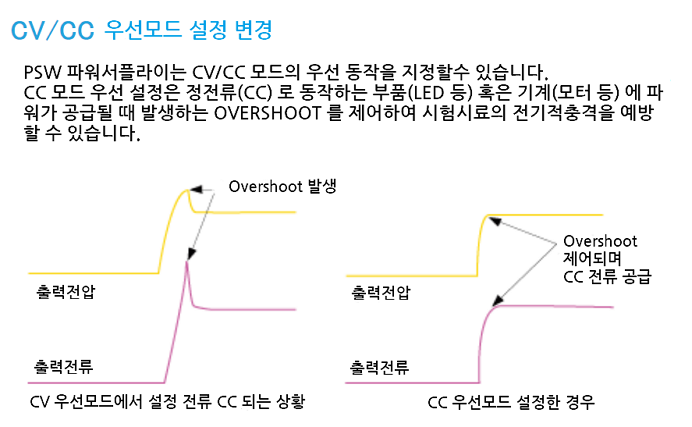

CV / CC 우선 모드 선택
PSW 시리즈는 CC 및 CV 우선 모드가 있어 시장의 요구를 충분히 충족합니다.
특별한 애플리케이션 요구 사항 및 특정 요구 사항을 위해 전원 공급 시스템은 고급 기능을 갖추고 있어야 합니다.
PSW 시리즈의 CC 우선 모드는 DUT 를 효과적으로 보호하기 위해 과도 출력 중에 전원 공급 장치가 CV 모드 대신
CC 모드에서 작동하도록 합니다. 기존의 전원 공급 장치는 일반적으로 출력이 켜질 때 C.V 모드에서 작동하여 다이오드

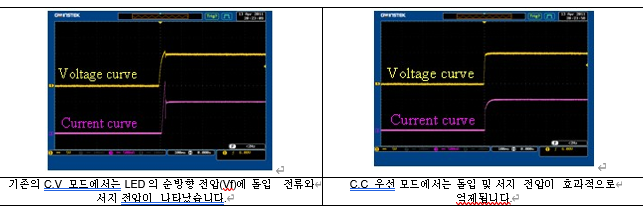

특성을 가진 부하에서는 높은 돌입 전류를 생성합니다. LED 의 I-V 곡선을 예로 들면 기존의 전원 공급 장치는 관련 테스트
및 측정 작업을 수행할 수 없습니다. CV 모드에서 LED 를 전원과 연결하고 출력 동작을 활성화합니다. 전압이 LED 의
순방향 전압을 초과하면 전류가 갑자기 증가하여 미리 설정된 전류 제한을 초과합니다. 돌입 전류가 감지되면
전원 공급 장치는 CV 모드를 CC 모드로 변환합니다. 전환 후 전류가 더 안정적으로 보입니다.
그러나 CC 와 CV 의 크로스오버에서 피크 전류는 DUT 에 손상을 유발할 수 있습니다. PSW 시리즈의 CC 우선 모드에서는
전원 공급 장치가 CC 모드에서 작동하여 과도 출력 동안 피크 전류를 방지하여 DUT 가
돌입 전류로 인해 손상되는 것을 효과적으로 방지할 수 있습니다.

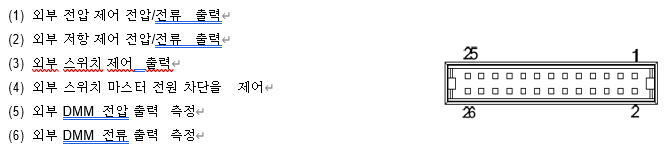

외부 아날로그 원격 제어 단자
PSW 시리즈 전원 공급 장치의 후면 패널에는 26 핀 아날로그 제어 단자가 원격 제어 및 모니터링 기능을 수행하도록 설계되었습니다.
외부 전압 또는 저항을 사용하여 출력 전압 및 전류를 설정할 수 있습니다. 외부 스위치를 사용하여 전원 공급 장치 출력 ON/OFF 제어
및 마스터 전원 차단도 제어할 수 있습니다. 아날로그 제어 단자는 Mil 26 핀 커넥터(OMRON XG4 IDC 플러그) 표준을 준수합니다
