• 200VA 내전압 시험기, GPT-9800
• 테스트 용량 : 200VA
• 테스트 전압 : 5kVac/6kVdc
• 테스트 기능 : ACW/DCW/IR/GB
• 인터페이스 : RS-232C/USB/Signal IO, GPIB(옵션)

주요특징

• 200VA AC 테스트 용량

• 240x64 아이스 블루 도트 매트릭스 LCD

• 수동/자동 모드

• 빠른 선택을 위한 기능 키

• 주의 및 상태 표시를 위한 고강도 플래시

• 안전 INTERLOCK 기능

• 제로크로싱 턴온 동작

• 제어 가능한 램프업 시간

• 실제 RMS 전류 측정

• 고해상도: 전류 측정용 1uA, 전압 설정용 2V

• 전력 효율성과 신뢰할 수 있는 테스트를 향상시키는 PWM 증폭기

• 최대. 테스트 조건(단계) 설정을 위한 100개의 메모리 블록입니다. 그리고 각 단계의 이름은 개별적으로 지정할 수 있습니다.

• "시작" 및 "중지" 제어를 위한 전면 패널의 원격 터미널

• 인터페이스: RS-232C, USB 장치, 신호 I/O 및 GPIB(옵션)

신뢰할 수 있고 안전하며 실용적인 안전 규정 준수 테스트를 위한 견고한 기반

GPT-9800 시리즈는 높은 내구성과 다중 사용자 보호 설계를 갖춘 새로운 안전 시험기(하이팟 테스터/하이팟 테스터) 시리즈입니다.

GPT-9800 시리즈는 IEC, EN, UL, CSA, GB, JIS 등 다양한 안전 표준과 전자 제품 및 부품의 안전 테스트를 위한 기타 안전 관련 요구 사항을 충족합니다.

GPT-9800 시리즈에는 총 4개의 안전 테스터, 즉 GPT-9804, GPT-9803, GPT-9802 및 GPT-9801이 다양한 응용 분야에 사용할 수 있습니다.

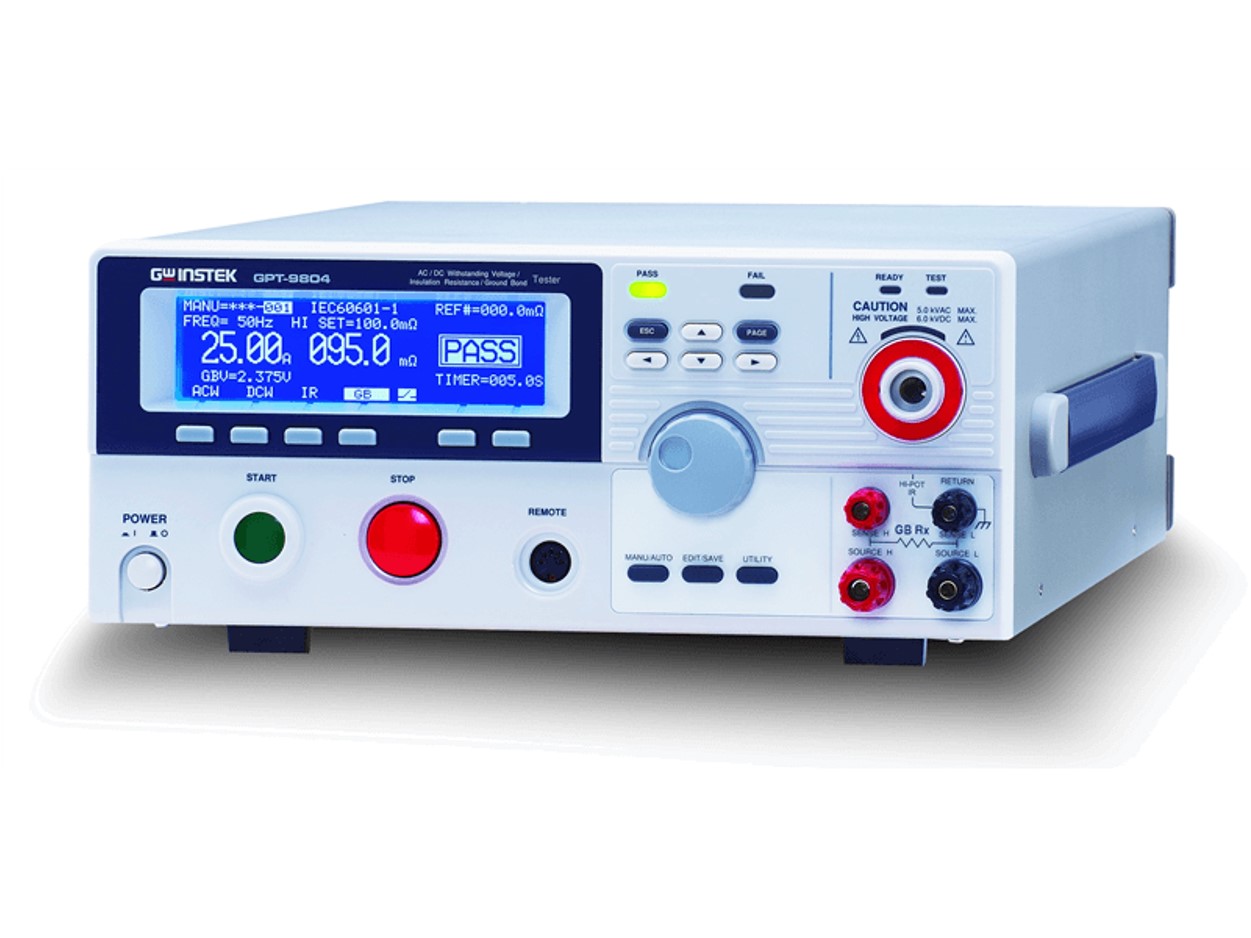

GPT-9804는 AC 내성, DC 내성, 절연 저항 및 접지 본드 테스트를 수행할 수 있는 4-in-1 모델입니다.

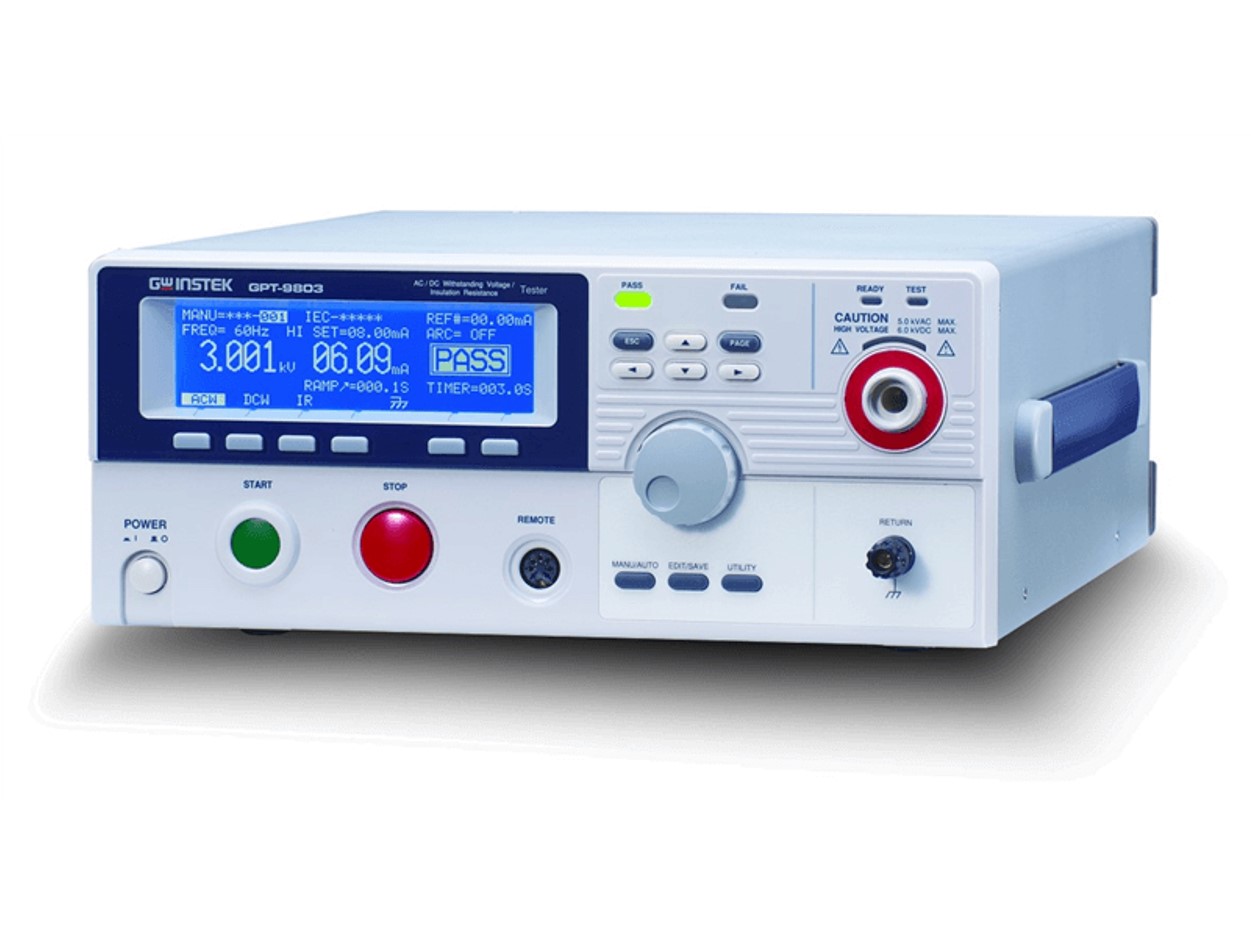

GPT-9803은 AC 내성, DC 내성은 물론 절연 저항 테스트까지 수행할 수 있는 3-in-1 모델입니다.

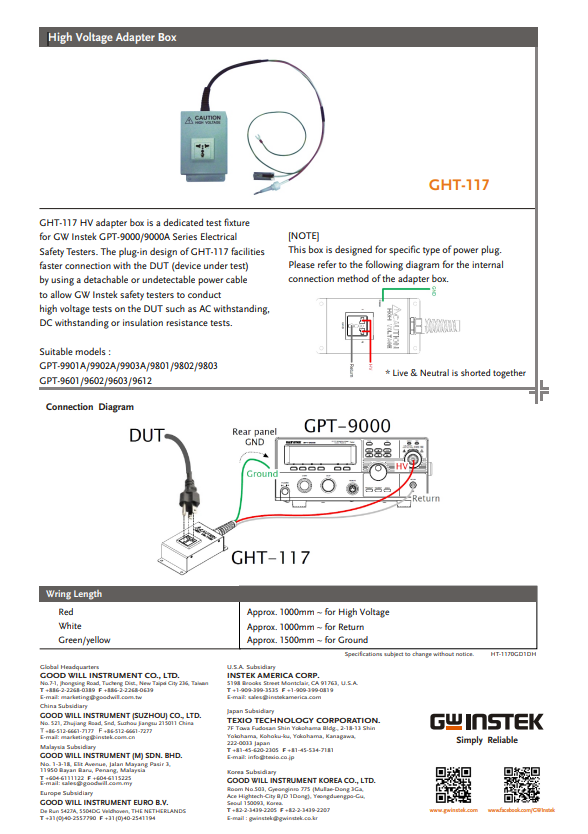

GPT-9802는 AC 및 DC 내성 테스트를 모두 수행할 수 있는 반면, GPT-9801은 AC 내성 테스트를 수행할 수 있습니다.

안전 테스터 시리즈는 입력 AC 소스의 전압 변동으로 인한 영향을 방지하기 위해 최대 출력 용량이 AC 200VA인 고효율 PWM 증폭기 플랫폼을 기반으로 구축되었습니다.

이는 GPT-9800 시리즈의 모든 테스트에 안정적인 전압 공급을 보장합니다.

GPT-9800 시리즈는 심플하고 명확한 패널 레이아웃과 고해상도 도트 매트릭스 LCD 디스플레이, 컬러 LED 표시기를 갖추고 있어 작업자가 측정 결과를 쉽고 빠르게 해석할 수 있습니다.

AC 내력(AC 5kV/40mA), DC 내력(DC 6kV/10mA), 절연 저항(DC 50V ~ 1000V) 및 접지 본드(AC 30A max.) 테스트를 포함한 모든 주요 테스트 기능은 높은 안정성으로 수행됩니다.

고해상도 측정 결과로 전압 출력. 또한 테스트 기간, 램프 업 시간 및 출력 전압의 상한/하한은

정확한 측정 결과와 함께 다양한 안전 테스트를 수용할 수 있도록 완전히 조정 가능합니다.

GPT-9800의 다른 기능 및 특징은 다음과 같습니다:

접지 본드 테스트를 위한 개방 회로 감지로 자신 있게 올바른 측정 결과를 얻을 수 있습니다.

개별적으로 단일 테스트를 위해 또는 순차적으로 자동 테스트를 위해 호출할 수 있는 패널 설정을 저장하는 100세트의 메모리;

안전 시험기의 원격 시작/정지 제어 수단으로 제공되는 전면 패널의 원격 출력 온-오프 단자와 후면 패널의 신호 I/O 포트;

PC 원격 제어 및 테스트 결과 로깅에 사용할 수 있는 RS-232C, USB 및 GPIB(옵션) 인터페이스.

고효율 및 높은 안정성 출력

PWM 증폭기 효율

가변 전압 트랜스포머와 클래스 AB 증폭기를 사용하여 테스트 전압을 제공하는 기존 안전 테스터 설계와 달리 고효율 PWM 증폭기 설계를 갖춘 GPT-9800 시리즈는 최대 98% 효율의 출력 소스를 생성합니다.

이는 열로 인한 전력 손실을 크게 줄여 GPT-9800 시리즈 캐비닛 내부의 온도를 낮춥니다.

테스터의 과중한 작업 중 온도 상승을 억제하면 신뢰성과 서비스 수명이 크게 늘어납니다.

또한, PWM 증폭기는 입력 전원 전압의 변동에 비교적 강하기 때문에 GPT-9800 시리즈는 1% 미만의 조절로 안정적인 고전압 출력을 제공하여 DUT의 정밀 테스트를 수행합니다.

고정확도 및 고해상도 테스트 성능

생산 테스트, 규정 준수 및 특성 검증을 위한 고정밀 테스트를 제공하기 위해 GPT-9800 시리즈의 내력 테스트 전압(AC 5kV/DC 6kV)을 2V 단계로 조정할 수 있으며

전류 측정은 1μA 분해능과 ±(1.5% + 30μA) 정확도로 제품 또는 구성 요소의 작은 누설 전류 측정이 가능합니다.

또한 GPT-9800 시리즈의 절연 저항 테스트 전압은 50V ~ 1000V의 DC 출력 범위 내에서 50V 단계로 조정 가능하며

풀 스케일(2000MΩ)에서 ±(판독값의 10% +1 MΩ)의 측정 정확도를 제공합니다. /9500MΩ). 이는 I.R 수행에 유연성을 제공합니다.

다양한 수준의 인가 전압 하에서 측정합니다.

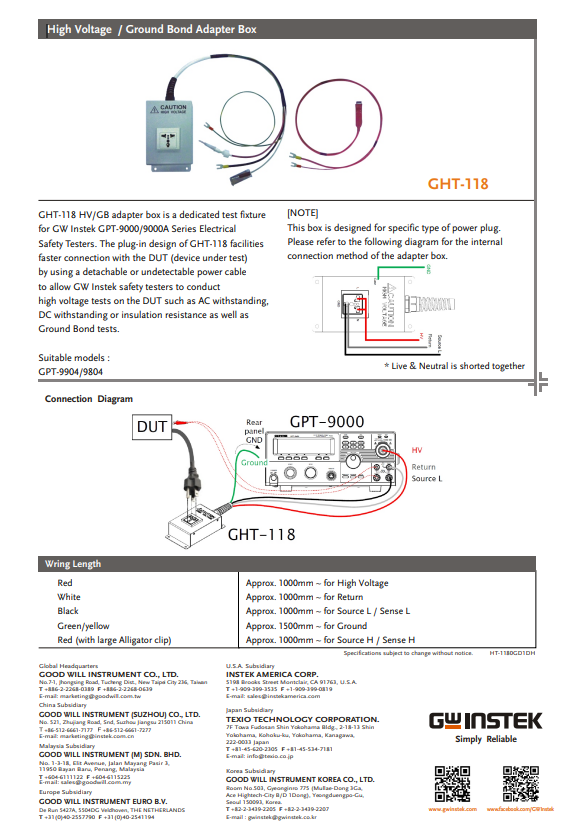

대부분의 안전 규정에는 접지 결합 테스트를 위한 AC 소스가 필요하므로

GPT-9800 시리즈는 접지 결합 테스트를 위해 6Vac 전압(개방 회로)과 3A~30Aac 전류를 제공하여 IEC 60601-1 요구 사항을 충족합니다.

또한 접지 본드 테스트를 위한 개방 회로 감지(SOURCE H, SENSE H 및 SOURCE L 단자를 통해)도 제공되어

테스트 시작 전에 테스트 장치가 올바르게 연결되었는지 확인할 수 있습니다.

이는 테스트 리드와 테스트 터미널의 눈에 띄지 않는 잘못된 연결 없이 접지 결합 테스트가 정확하게 수행되도록 하기 위한 것입니다.

이러한 기능을 통해 사용자는 높은 유연성, 정확성 및 자신감을 가지고 다양한 안전 테스트 및 검증을 수행할 수 있습니다.

시험기간 내내 안전지킴이

GPT-9800 시리즈를 켜면 테스트 기간 내내 운영자와 DUT를 보호하는 보호 기능이 항상 작동됩니다.

GPT-9800 시리즈는 전원을 켜면 첫 번째 보호 기능이 적용되어 모든 테스트 기능이 정상적인 조건에서 수행되는지 즉시 자가 점검 절차를 거칩니다.

” (출력) 버튼을 눌렀습니다. GPT-9800은 처음 시작하는 순간 초기화 기간(100ms) 동안 감지 전압(~100V)을 보내 DUT에 절연 불량으로 인한 단락이 발생했는지 확인합니다.

고전압이 적용됩니다.

이는 테스트 시간 동안 DUT에 고전압이나 전류가 되돌아오는 것을 방지하기 위한 것입니다.

전원을 켤 때 테스트 전압의 급격한 증가로 인한 절연 파괴로부터 DUT를 보호하고

테스트 결과에 영향을 미칠 수 있는 플래시오버 또는 아크 현상을 방지하기 위해 GPT-9800 시리즈에는 Zero Crossing Turn-On 기능이 있어 항상 출력을 보장합니다.

사인파의 제로 크로싱에서 시작됩니다.

또한, 조정 가능한 전압 램프업 시간(0.1s ~ 999.9s)을 통해 테스트 전압을 설정된 테스트 전압까지 천천히 상승시켜 필수 생산 테스트 중에 DUT가 손상될 위험을 줄일 수 있습니다.

또한 전압이 설정된 테스트 전압까지 상승한 후 GPT-9800은 계속해서 전압을 모니터링하고 불규칙성이 감지되면 전원 출력을 차단합니다.

이를 통해 안전 테스터와 작업자 모두에게 높은 수준의 보호 기능이 제공되어 안전하고 정확한 방식으로 테스트를 수행할 수 있습니다.

Testing Period Timing

Zero-Crossing Operation

다중 보호 메커니즘

GPT-9800 시리즈는 또한 안전 테스터 작동 시 작업자의 안전을 보장하기 위해 다양한 보호 설계를 제공합니다.

인터록 기능은 전압 출력에 대한 하드웨어 키 보호 기능을 제공합니다.

인터록 기능이 활성화되면 전용 인터록 키가 후면의 신호 I/O 포트에 부착된 경우에만 테스트 전압이 출력에 나타납니다.

테스트를 실행하지 않을 경우 인터록 키를 제거하면 전압 출력이 억제되어 고전압 출력의 위험을 방지할 수 있습니다.

키를 사용한 연결을 제외하고 신호 I/O 포트의 두 입력은 안전 테스트 시스템에 설치된 센서 스위치에 단독으로 연결할 수 있습니다.

예상치 못한 물체가 시스템에 침입하는 것이 감지되면 출력이 비활성화되어 작업자가 위험한 전압/전류에 노출되는 것을 방지합니다.

또한 GPT-9800 시리즈는 테스트가 완료되거나 상한/하한에 도달하거나 비정상적인 상황으로 인해 긴급 정지가 발생하는 경우

150μs 이내에 고전압 출력을 신속하게 차단할 수 있습니다.

마지막으로, 테스트가 중지되면 장치는 DUT 전체의 전압을 자동으로 방전하여(200ms 이내) 작업자의 부상 위험을 줄입니다.

Safety Interlock

Zero-Crossing Operation

친숙한 사용자 인터페이스

240 x 64 LCD는 설정 매개변수뿐만 아니라 테스트 조건, 측정 값 및 DUT 검사 결과(PASS 또는 FAIL)도 읽기 쉬운 패턴으로 표시합니다.

다양한 색상의 LED 표시기는 작업자에게 안전 테스터의 상태를 경고하여 가능한 위험을 방지합니다.

예를 들어, 출력에 고전압이 나타나면 고전압 출력 단자 위에 있는 상태 표시기가 자동으로 깜박입니다.

또한, LCD 디스플레이 아래에 배치된 기능키는 편리한 조작을 제공하여 더 적은 수의 키 펀치로 테스트 설정을 쉽게 수행할 수 있습니다.

High Intensity Indicators

Large LCD and Function keys

고효율 및 높은 안정성 출력

모든 안전 규정을 준수하기 위해 GPT-9800 시리즈는 다양한 테스트 조건을 저장할 수 있는 다수의 메모리 위치(총 100세트)도 제공합니다.

테스트 조건이 100개의 고정 메모리 위치 중 하나에 저장되면 고유한 테스트 파일 이름(최대 12자)을 해당 메모리 위치에 할당할 수도 있습니다.

예를 들어, 테스트 파일 이름 "IEC61010AH"(IEC 61010 AC 저항 테스트)를 저장하고 나중에 사용하기 위해 불러올 수 있습니다.

이전에 저장된 테스트 조건은 단일 테스트에 사용하거나 자동 테스트를 위해 함께 결합할 수 있으므로 필요가 없습니다.

일련의 테스트를 수동으로 수행합니다.

전면 패널의 START/STOP 버튼을 사용하여 안전 테스터(하이팟 테스터/하이팟 테스터)를 제어하는 것 외에도 GPT-9800 시리즈는 외부 리모콘에 연결하기 위한 원격 단자와 신호 I/O를 제공합니다.

액추에이터 제어를 위해 PLC 인터페이스에 연결하기 위한 후면 패널의 O 포트.

또한 GPT-9800 시리즈의 모든 모델에는 RS-232C 및 USB가 표준(GPIB 옵션)으로 제공되므로 PC 연결을 통해 테스트 데이터 및 결과를 편리하게 검색할 수 있습니다.

AUTO testing Combination

Variety Control Methods
