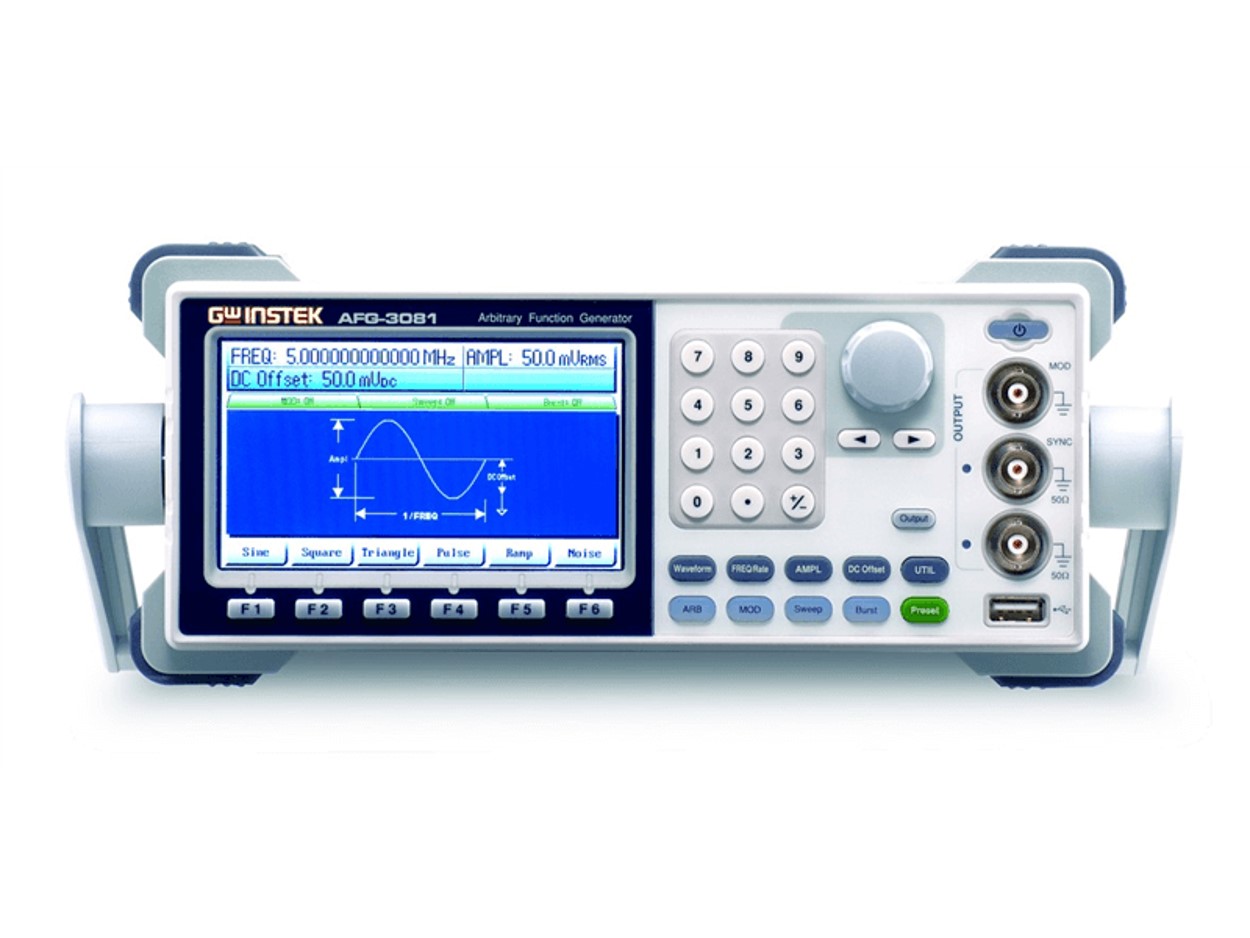

GW INSTEK AFG-3000 시리즈 임의파형 발생기

모델
AFG-3000 시리즈
판매가
견적문의
열기

제품정보

  • 임의파형 발생기, AFG-3000
  • 출력 채널 : 1CH
  • 주파수 대역 : 1uHz~80MHz/50MHz
  • 샘플링 속도 : 200MSa/s
  • 수직 분해능 : 16비트
  • 메모리 길이 : 1Mpts


주요 특징

• 1uHz부터 80/50MHz까지의 넓은 주파수 범위

• 높은 200MSa/s 샘플링 속도

• 16비트 해상도

• 1M 메모리 포인트 길이의 임의의 파형에서 출력

• 4.3인치 480 x 272 해상도 LCD 디스플레이/화면 도움말/임피던스 스위치

• 임의의 파형 생성을 위한 네 가지 방법: 전면 패널 작업

• CSV 파일 업로드, 직접 파형 재구성(DWR), 임의의 파형 편집 PC 소프트웨어

• USB, RS-232, GPIB 인터페이스 지원



1. AFG-3000 시리즈는 산업용, 과학 연구 및 교육용으로 설계된 임의의 파형 생성기입니다.

2. 80MHz (AFG-3081) 및 50MHz (AFG-3051)의 대역폭으로 제공되며 다양한 표준 파형을 내장하여 사용자의 다양한 요구를 충족시킵니다.

3. AFG-3000 시리즈는 높은 16비트 해상도, 200MSa/s 샘플 속도 를 제공합니다.

4. 직관적인 사용자 인터페이스를 통한 1M 메모리를 제공하며 사용자가 임의의 파형을 직접 편집할 수 있습니다.

5. Direct Waveform Reconstruction (DWR) 기능을 통해 사용자는 GDS-2000 시리즈 오실로스코프에서 파형을 직접 가져와 USB 호스트를 통해 AFG-3000으로 전송할 수 있으며, 이를 통해 파형을 편집하고 측정 효율을 향상시킬 수 있습니다.

6. AFG-3000 시리즈는 전환 가능한 50Ω과 Hi-Z 임피던스, 편리한 작업을 위한 내장된 화면 도움말을 갖추고 있습니다.

7. 4.3인치 480 x 272 해상도 TFT LCD를 통해 전체 매개변수 설정과 파형을 표시합니다.

8. USB, RS-232 및 GPIB를 통해 사용자는 전용 PC 소프트웨어 또는 IEEE488.2 명령을 사용하여 파형을 편집할 수 있습니다.




넓은 대역폭 1uHZ ~ 80/50MHz

1. AFG-3000 시리즈 임의의 파형/함수 발생기는 직접 디지털 합성(DDS) 기술을 사용하여 다양한 안정적이고 정확한 파형을 생성하고 출력합니다.

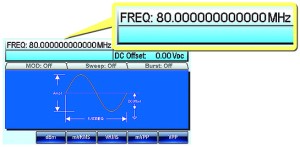

2. 주파수는 최대 80MHz(AFG-3081) 또는 50MHz(AFG-3051)까지 동작하며, 전체 주파수 범위에 대한 최소 해상도는 1uHz입니다.

3. 내장된 표준 파형에는 사인, 정사각파, 삼각파, 램프, 펄스, 노이즈 및 기타 유형의 파형이 포함되어 있습니다.

The Minimum 1uHz Resolution

The Minimum 1uHz Resolution

wave



변조, 스위핑 및 버스트 기능

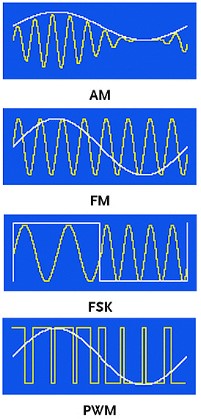

1. 변조 기능인 AM, FM, FSK 및 PWM은 다양한 시장 요구를 충족시키기 위해 제공됩니다.

2. 변조 신호 출력을 위한 전용 단자가 전면 패널에 제공되어 변조 모니터링 또는 기타 제어 목적으로 사용할 수 있습니다.

3. 내부 신호 또는 외부 신호 중 선택하여 변조를 수행할 수 있습니다.

4. FSK는 디지털 정보를 신호 주파수 변조를 통해 전송하는 주파수 변조 방식입니다.

5. BFSK(binary FSK) 변조는 데이터 1과 0을 나타내기 위해 두 개의 주파수를 사용하며, 주로 콜 ID 및 원격 측정 응용에 적용됩니다.

6. PWM은 주파수를 변조하여 출력 전력 수준을 조절할 수 있는 디지털 변조 방식입니다.

7.모터 회전 속도 제어 및 LED 조명 장치의 밝기 제어와 같은 예시가 있습니다.

8. 주행 신호의 펄스 폭 변화로 인해 모터의 회전 속도와 LED의 밝기가 변화합니다.



PWM to Control & Test the Motor Speed


PWM를 사용하여 모터 속도 제어 및 테스트

1. 스위핑 기능은 INT, EXT 및 수동 트리거 모드와 LOG 및 LIN 스위핑 모드를 지원합니다.

2. 스위핑 신호가 감지되면, 함수 발생기는 로그 또는 선형 곡선의 주파수 변화로 사용자가 정의한 주파수 범위를 스위핑합니다.

3. 버스트 기능은 Gate 및 N Cycle 두 가지 모드를 지원합니다.

4. 버스트 기능을 실행하려면, 먼저 버스트 반복률을 설정하고, Gate 모드에서는 각 버스트의 시간 지속을 정의하거나 N Cycle 모드에서는 각 버스트의 파형 주기 수를 설정해야 합니다.

5. 게이트 및 N Cycle 모드에서는 버스트파형의 극성과 위상을 제어할 수 있습니다.







wave

sweep

burst



높은 샘플링 속도 200MSa/s

1. 임의의 파형의 프로필은 일련의 데이터로 구성됩니다.

2. 임의 파형의 주파수는 샘플링 속도를 완전한 파형을 구성하는 데이터 포인트의 수로 나눈 값에서 파생됩니다. 즉, 주파수 = 샘플링 속도 / 파형의 데이터 포인트 수입니다.

3. 위의 내용에 따라, 샘플링 속도가 높을수록 임의의 파형 주파수가 높아질 수 있습니다..

4. 100개의 데이터 포인트로 구성된 사인 파형은 200MSa/s의 샘플링 속도에서 2MHz 주파수를 가질 수 있지만, 125MSa/s의 샘플링 속도에서는 1.25MHz 주파수, 50MSa/s의 샘플링 속도에서는 0.5MHz 주파수만 가능합니다.

5. 2개의 데이터 포인트로 구성된 단순 파형의 경우, 샘플링 속도가 200MSa/s인 AFG-3000은 최대 100MHz의 파형을 생성할 수 있습니다.

High Sampling Rates Achieve Higher Frequency Ranges

높은 샘플링 속도로 얻는 높은 주파수 대역폭



16-BIT 분해능

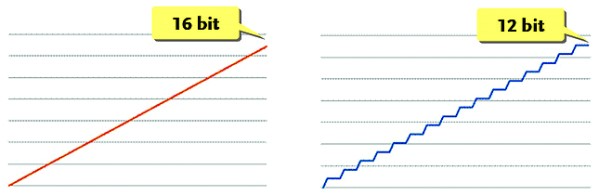

1. 16-BIT  진폭 해상도는 부드러운 파형을 표시할 수 있으며, 낮은 BIT 해상도는 흉측하거나 덜 부드러운 파형을 표시합니다.

2. 10V가 10,000개의 동일한 부분으로 나누어진다면, 각 부분의 해상도는 1mV가 됩니다.

3. 16-BIT 해상도를 사용할 때, 가장 작은 비트 해상도는 0.15mV입니다(10V 기준).

4. 16-BIT 해상도를 사용하면, 10,000개의 부분이 부드러운 직선으로 표시될 것이고, 12-BIT 해상도는 1mV보다 큰 2.4mV이므로 이 경우에는 "사다리"처럼 보일 것입니다.

16 bit Allows Greater Details

16-BIT로 더 좋은 결과물을 얻습니다.



백만 메모리 포인트의 임의 파형에서 어떤 섹션에서든 저장 및 출력 가능합니다.

1. AFG-3000 시리즈는 사용자 저장 및 호출 애플리케이션을 위한 10개의 메모리 세트를 제공합니다.

2. 각 메모리 세트는 전면 패널 설정과 1M 포인트 임의의 파형 데이터 세트를 저장할 수 있습니다.

3. 1M 길이의 메모리를 통해 AFG-3000은 더 많은 데이터로 구성된 복잡한 파형을 저장할 수 있습니다.

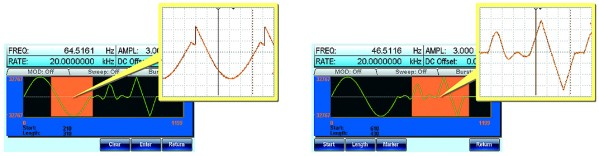

4. 1M 메모리 내의 어떤 부분이든 독립적으로 편집하거나 출력할 수 있습니다.

5. 이는 사용자에게 파형 저장 및 추출을 위한 더 큰 유연성을 제공하는 독특한 기능입니다.

Arbitrary Editing / Output

Arbitrary Editing / Output



유저 친화적인 조작방식, 임의의 파형을 편집


AFG-3000은 직접 전면 패널 조작, PC 소프트웨어, CSV 파일 로드, GDS-2000 시리즈 오실로스코프 입력의 네 가지 방법으로 사용자 정의 임의의 파형을 생성합니다.




전면패널 조작

1. 파형 편집, I/O 설정 및 패널 설정 저장 및 호출까지 모든 작업은 전면 패널 조작을 통해 직접 완료할 수 있습니다.

2. 전면 패널 조작을 통해 사용자는 임의의 파형을 편집하고, 화면에 해당하는 내용이 업데이트됩니다.





Panel Operation



CSV 파일 업로드

1. AFG-3000은 임의의 파형 생성을 위한 CSV 파일 편집을 지원합니다.

2. CSV 파일은 EXCEL 스프레드시트, PC 클라이언트 소프트웨어, 전면 패널 편집 또는 수학 계산 소프트웨어를 사용하여 생성할 수 있습니다.

3. 수학 소프트웨어인 Octave의 계산 결과를 CSV 파일로 저장할 수 있습니다.

4. 편집된 CSV 파일은 USB 플래시 또는 PC에서 AFG-3000으로 다운로드하여 임의의 파형을 출력할 수 있습니다.

Supports CSV file

Supports CSV file





From Math Computing Software, Program and Result in CSV File

From Math Computing Software, Program and Result in CSV File



Direct 파형 재구성 (DWR) 기능 제공

1. AFG-3000은 USB 케이블을 사용하여 직접 GW Instek GDS-2000 시리즈 DSO에 연결할 수 있습니다.

2. AFG-3000의 "DSO Link" 모드에서 DSO는 캡처된 파형 데이터를 그 기억장치에서 AFG-3000으로 전송하여 해당하는 파형 출력을 생성합니다.





Direct Waveform Reconstruction from the GDS-2000 Series

Direct Waveform Reconstruction from the GDS-Series



PC 프로그램을 지원합니다.

1. AFG-3000을 위한 PC 소프트웨어는 파형 편집을 지원합니다.

2. 이 소프트웨어에는 파형 그리기 도구 뿐만 아니라 파형 산술 연산과 같은 다양한 파형 편집 기능도 포함되어 있습니다.

3. 레이리, 가우시안, 노멀 노이즈, 의사 삼주, 바이폴라 AMI, 맨체스터, 디퍼렌셜 맨체스터, RS-232 및 NRZ 등과 같은 가장 일반적으로 사용되는 파형이 라이브러리에 포함되어 있어 필요에 따라 사용자가 특정 파형을 맞춤 설정할 수 있습니다.

A Sinc Waveform with Gaussian Noise

A Sinc Waveform with Gaussian Noise





Digital Signal

Digital Signal

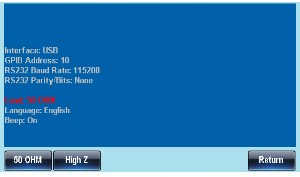

임피던스 스위치 및 온-스크린 도움말을 제공합니다.

1. AFG-3000은 사용자가 50옴과 High-Z 중 적절한 임피던스를 선택할 수 있도록 해서 적절한 임피던스 호환성을 보장합니다.

2. 내장된 온-스크린 도움말은 사용자가 AFG-3000 작업 및 각 기능 키의 정의를 이해할 수 있도록 합니다.

Impedance Switch

Impedance Switch

On-Screen Help

On-Screen Help



표준 통신 인터페이스

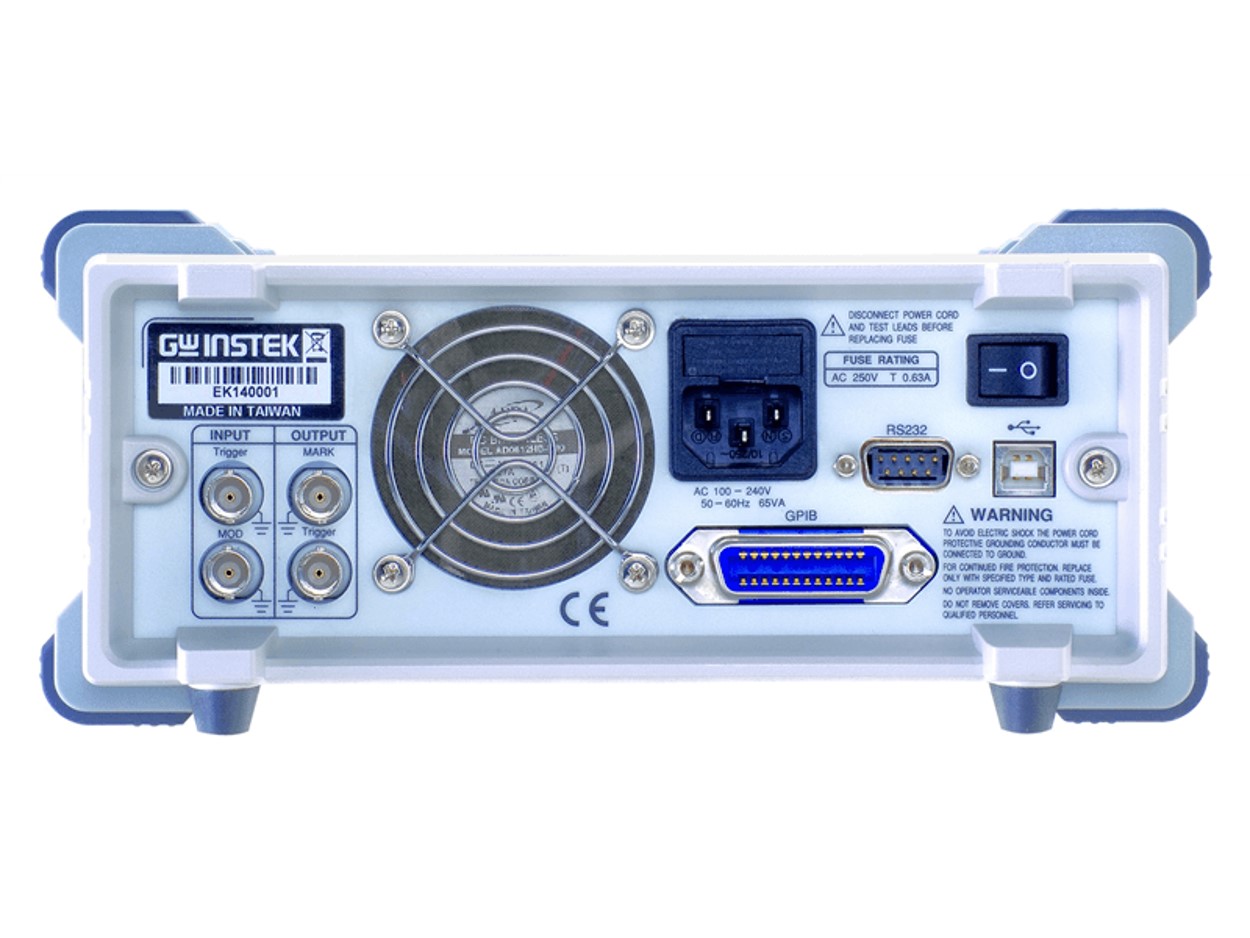

AFG-3000은 표준 통신 인터페이스로 GPIB, RS-232 및 USB를 제공합니다. AFG-3000은 사용자가 시스템을 통합하거나 기기를 원격으로 제어하기 위해 IEEE 488.2 프로토콜과 명령을 지원합니다.






STANDARD COMMUNICATION



4.3", 480 x 272 해상도 디스플레이


AFG-3000은 480 x 272 해상도의 4.3인치 LCD 화면을 장착하고 있습니다. 디스플레이 화면에서는 모든 설정을 표시하고 사용자가 한눈에 완전한 파형을 관찰할 수 있도록 합니다.











4.3
