• 임의파형 발생기, AFG-2100/2000
• 출력 채널 : 1CH
• 주파수 대역 : 0.1Hz~5/12/25 MHz
• 샘플링 속도 : 20MSa/s
• 수직 분해능 : 10비트
• 메모리 길이 : 4kpts

주요 특징

• 0.1Hz 분해능으로 0.1Hz ~ 5/12/25MHz

• 사인, 사각, 삼각, 잡음 및 임의 파형

• 임의 파형을 위한 20MSa/s 샘플링 속도, 10비트 수직 분해능 및 4k 포인트 메모리

• 구형파에 대해 1% ~ 99% 조정 가능한 듀티 사이클

• 숫자 키패드 입력 및 노브 선택을 통한 파형 매개변수 설정

• 진폭, DC 오프셋 및 기타 주요 설정 정보가 3.5인치 LCD 화면에 동시에 표시됩니다.

• AM/FM/FSK 변조, 스윕 및 주파수 카운터 기능(AFG-2100만 해당)

• 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스

• PC 임의 파형 편집 소프트웨어

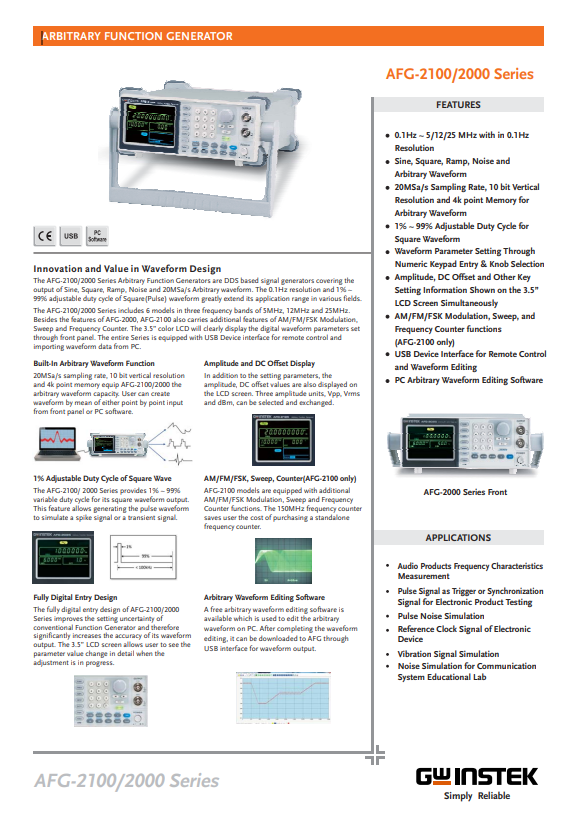

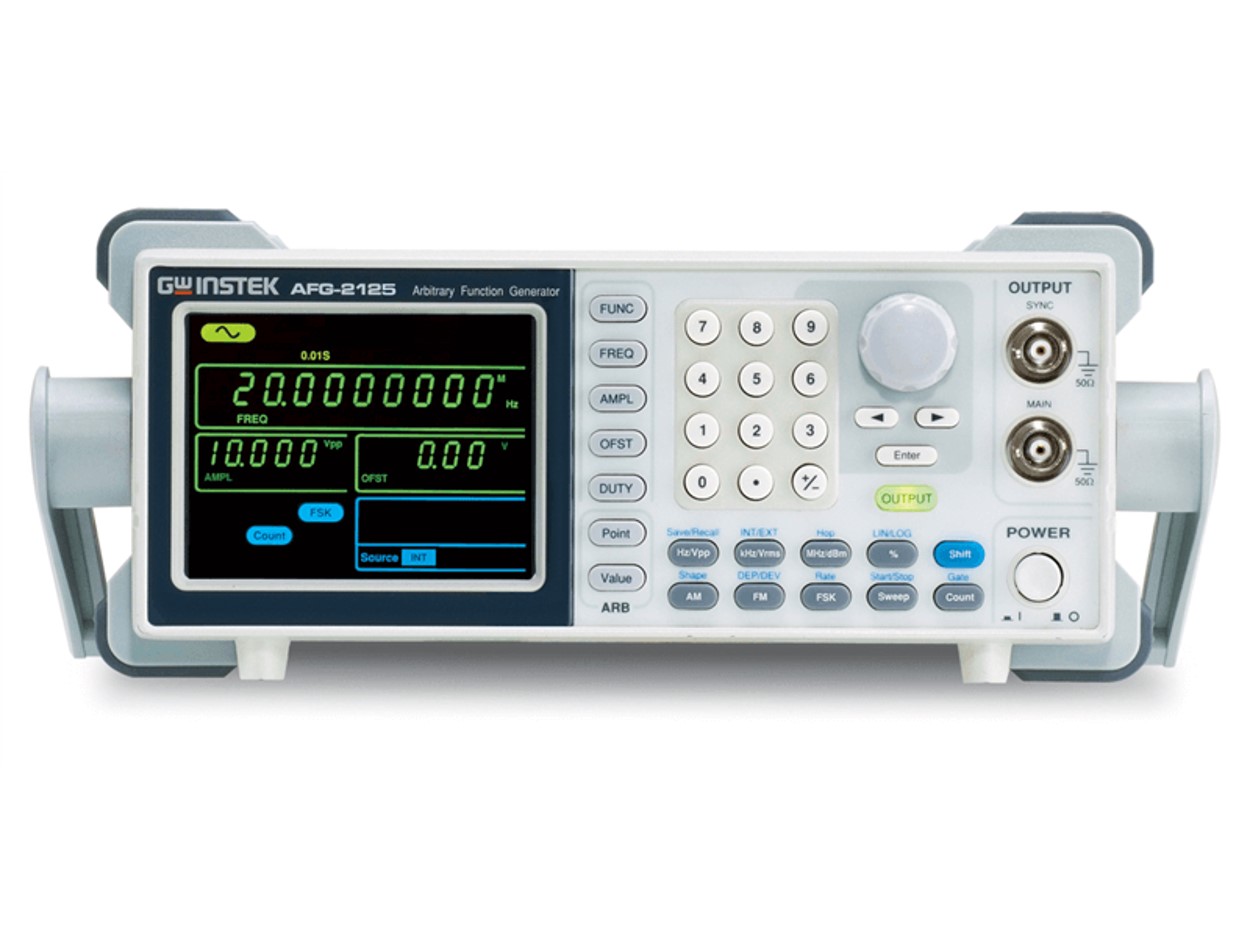

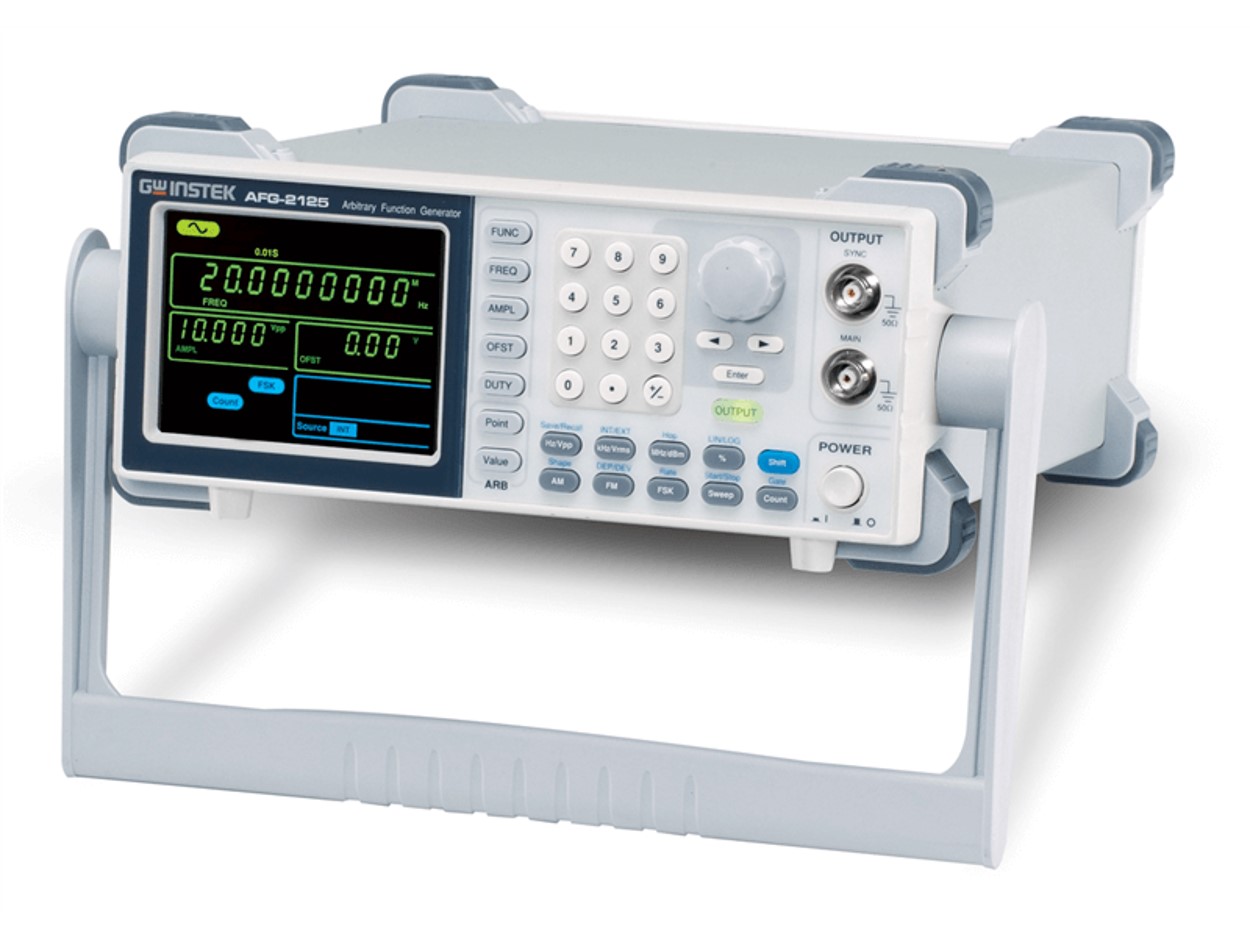

AFG-2100/2000 시리즈 임의 함수 발생기는 사인, 사각(펄스), 램프(펄스) 출력을 포괄하는 정확하고 저렴한 신호 소스에 대한 교육 및 기본 산업 요구 사항을 수용하도록 설계된 DDS(직접 디지털 합성) 기반 신호 발생기입니다. 삼각형), 노이즈 및 임의 파형. AFG-2100/2000 시리즈의 20M Sa/s 샘플링 속도, 10비트 수직 해상도 및 4k 포인트 메모리는 사용자에게 필요에 따라 특정 파형 출력을 생성할 수 있는 유연한 환경을 제공합니다. 사인파, 사각파, 삼각파의 0.1Hz 분해능과 사각파(펄스)의 1% ~ 99% 조정 가능한 듀티 사이클은 다양한 분야에서 적용 범위를 크게 확장하는 놀라운 기능입니다.

AFG-2100/2000 시리즈에는 5MHz, 12MHz, 25MHz의 세 가지 주파수 대역에 6개 모델이 포함되어 있습니다. 전체 AFG-2100/2000 시리즈의 기본 기능 외에도 AFG-2100은 AM/FM/FSK 변조, 스윕 및 주파수 카운터의 추가 기능도 제공합니다.

AFG-2100/2000 시리즈의 사용자 친화적인 인터페이스를 통해 사용자는 키패드 입력 및/또는 노브 선택을 통해 파형 유형, 주파수, 진폭, DC 오프셋, 변조 유형 및 듀티 사이클을 포함한 파형 매개변수를 설정하고 세트를 표시할 수 있습니다. 3.5인치 LCD 화면의 매개변수. AFG-2100/2000 시리즈에는 PC를 통한 원격 제어 및 파형 편집을 위한 USB 장치 인터페이스가 장착되어 있습니다. PC에서 파형 생성을 용이하게 하기 위해 파형 편집 소프트웨어가 제공됩니다. 파형 편집이 완료된 후 사용자는 신호 출력을 위해 PC에서 AFG-2100/2000 시리즈로 파형 데이터를 다운로드할 수 있습니다.

임의 파형 기능

AFG-2100/2000 시리즈는 정확도와 안정성이 뛰어난 DDS 기능 파형(사인파, 사각파, 삼각파) 외에도 사용자가 원하는 임의 파형을 생성하는 기능도 제공합니다. 20MSa/s 샘플링 속도, 10비트 수직 분해능 및 4k 포인트 파형 메모리를 통해 사용자는 전면 패널의 키패드 입력을 통해 필요한 파형을 하나씩 생성하거나 PC에서 파형 편집을 수행하고 파형 데이터를 AFG로 다운로드할 수 있습니다. -2100/2000 시리즈, 임의 파형 출력용. 실제 시나리오에서 다양한 애플리케이션의 요구 사항을 충족하는 복잡하고 불규칙한 파형의 편집을 용이하게 하는 PC 소프트웨어를 사용할 수 있습니다.

조정 가능한 듀티 사이클

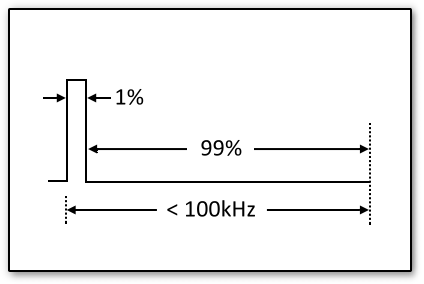

사각파의 조정 가능한 듀티 사이클은 함수 발생기의 일반적으로 사용되는 기능입니다. 그러나 기존 함수 발생기의 경우 조정 가능한 듀티 사이클은 대부분 제한된 20% ~ 80% 범위에 속하므로 특정 애플리케이션의 요구 사항에 맞지 않을 수 있습니다. AFG-2100/2000 시리즈는 사각파 출력에 대해 1% ~ 99%의 가변 듀티 사이클을 제공할 수 있습니다. 이 기능을 사용하면 AFG-2100/2000 시리즈를 펄스 발생기로 사용하여 대부분의 일반 애플리케이션에서 스파이크 신호 또는 과도 신호를 시뮬레이션하는 펄스 파형을 생성할 수 있습니다.

매개변수 설정

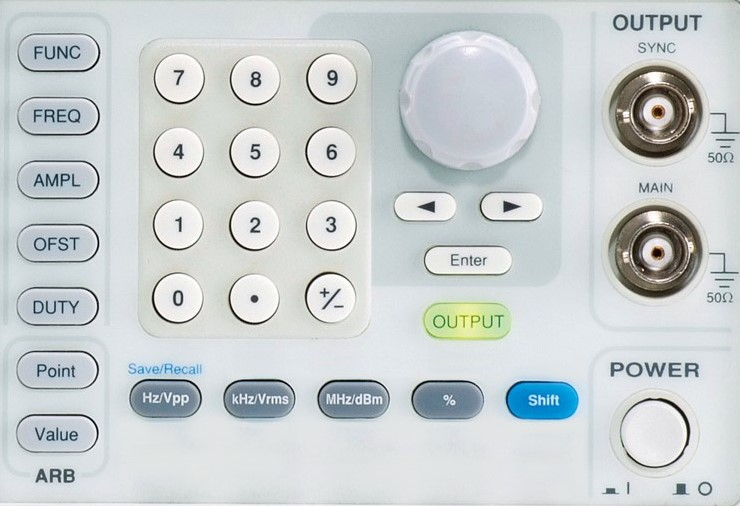

파형 매개변수 설정을 위한 키패드 입력 및/또는 노브 선택은 AFG-2100/2000 시리즈의 고유한 기능입니다. AFG 설계에 일반적으로 채택되는 기존 아날로그 노브는 파형 매개변수를 정밀하게 설정하기에는 정확하지 않으며 시스템 작동을 방해하는 노이즈를 생성할 수 있습니다. AFG-2100/2000 시리즈의 키패드 입력 설계는 기존 함수 발생기의 설정 불확실성을 개선하여 파형 출력의 정확도를 크게 높입니다. AFG-2100/2000 시리즈는 키패드 입력 외에도 디지털 노브 디자인으로 노브 선택 편의성을 제공하므로 사용자는 조정이 진행 중일 때 3.5인치 LCD 화면에서 매개변수 값 변경을 자세히 볼 수 있습니다.

파형 진폭 및 DC 오프셋

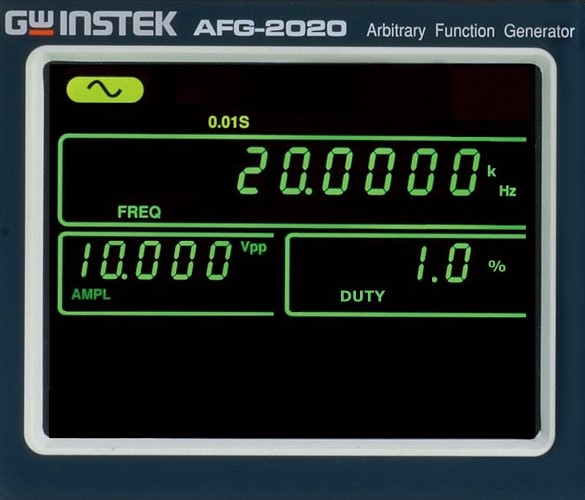

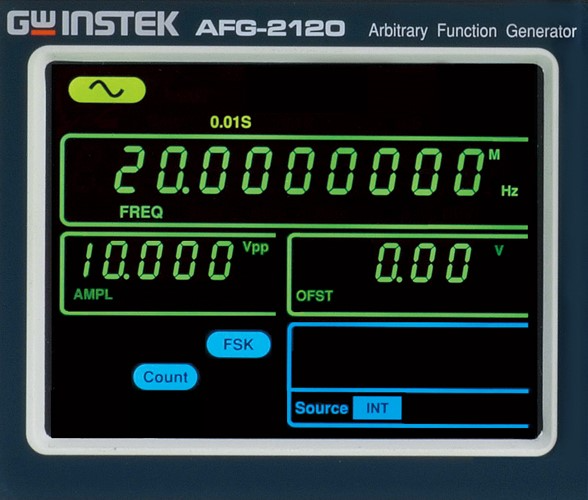

AFG-2100/2000 시리즈는 출력 파형 주파수 외에도 출력 파형 진폭, DC 오프셋 및 기타 주요 설정 정보를 LCD 화면에 동시에 표시할 수 있습니다. 이를 통해 사용자는 오실로스코프를 통해 파형을 확인할 필요 없이 출력 단자에서 어떤 신호가 전송되고 있는지 알 수 있는 편리함을 제공합니다. 또한, 파형 진폭 값은 사용자 선택에 따라 Vpp, Vrms, dBm 등 세 가지 단위 중 하나로 표시될 수 있습니다. 이를 통해 다양한 파형 진폭 단위 간의 지루한 수학 변환 시간을 절약할 수 있습니다.

AM/FM/FSK 변조, 스윕 및 주파수 카운터

모든 AFG-2100 모델에는 추가 AM/FM/FSK 변조, 스윕 및 주파수 카운터 기능이 탑재되어 있습니다. AM/FM 변조 신호는 기본적인 변조 회로 테스트 및 실험을 위한 수단을 제공합니다. 반면, FSK 변조 신호는 디지털 변조 회로의 성능 평가를 위한 편리한 소스로 제공됩니다. 정확한 주파수 스위프 범위 및 스위프 시간을 갖춘 Sweep 기능은 20Hz ~ 20kHz 스위프 범위에서 스피커의 스위프 톤 테스트와 같은 시장의 많은 기본 애플리케이션에 적합합니다. AFG-2100에 내장된 주파수 카운터는 최대 150MHz까지 외부 신호의 주파수를 측정할 수 있습니다. 이 추가 기능을 통해 사용자는 독립형 주파수 카운터를 구입하는 데 드는 추가 비용을 절약할 수 있습니다.

USB 인터페이스

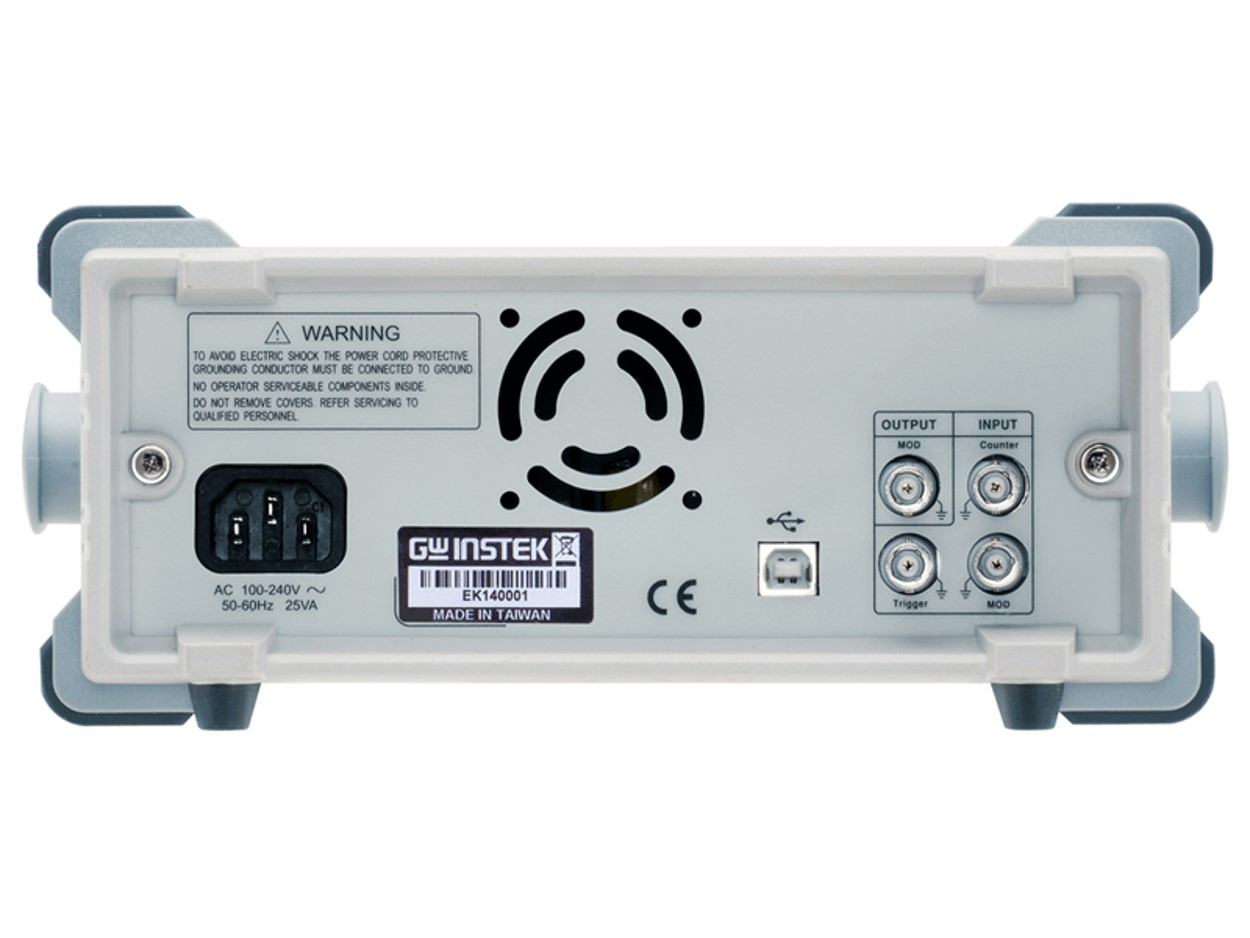

AFG-2100/2000 시리즈는 USB 장치 인터페이스를 제공하여 제품의 원격 제어 또는 ATE 프로그래밍이 가능합니다. 파형 생성 작업을 용이하게 하기 위해 임의 파형 편집 소프트웨어를 사용할 수 있습니다. PC에서 파형 편집이 완료된 후 임의 파형 출력을 위해 USB 인터페이스를 통해 파형 데이터를 AFG-2100/200으로 다운로드할 수 있습니다.

임의 파형 편집 PC 소프트웨어

임의 파형 편집 소프트웨어에는 파형 그리기 도구뿐만 아니라 다양한 파형 편집 기능도 포함되어 있습니다. Rayleigh, Gaussian, Normal Noise, Pseudo Ternary, Bi polar AMI, Manchester, Differential Manchester, RS-232 및 NRZ 등을 포함하여 가장 일반적으로 사용되는 파형은 사용자가 필요에 따라 특정 파형을 조정할 수 있도록 라이브러리에서 사용할 수 있습니다. 게다가 이 소프트웨어는 다른 도구로 생성된 파형 데이터로 CSV 형식 파일을 가져올 수 있습니다. 편집 소프트웨어는 AFG-2100/2000을 더 많은 응용 프로그램으로 확장합니다.
