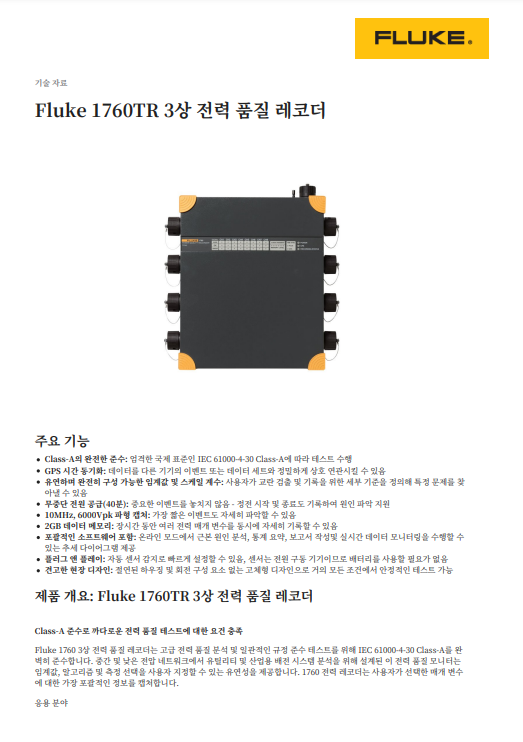

주요 기능
ㆍClass-A의 완전한 준수: 엄격한 국제 표준인 IEC 61000-4-30 Class-A에 따라 테스트 수행
ㆍGPS 시간 동기화: 데이터를 다른 기기의 이벤트 또는 데이터 세트와 정밀하게 상호 연관시킬 수 있음
ㆍ유연하며 완전히 구성 가능한 임계값 및 스케일 계수: 사용자가 교란 검출 및 기록을 위한 세부 기준을 정의해 특정 문제를 찾아낼 수 있음
ㆍ무중단 전원 공급(40분): 중요한 이벤트를 놓치지 않음 - 정전 시작 및 종료도 기록하여 원인 파악 지원
ㆍ10MHz, 6000Vpk 파형 캡처: 가장 짧은 이벤트도 자세히 파악할 수 있음
ㆍ2GB 데이터 메모리: 장시간 동안 여러 전력 매개 변수를 동시에 자세히 기록할 수 있음
ㆍ포괄적인 소프트웨어 포함: 온라인 모드에서 근본 원인 분석, 통계 요약, 보고서 작성및 실시간 데이터 모니터링을 수행할 수 있는 추세 다이어그램 제공
ㆍ플러그 앤 플레이: 자동 센서 감지로 빠르게 설정할 수 있음, 센서는 전원 구동 기기이므로 배터리를 사용할 필요가 없음
ㆍ견고한 현장 디자인: 절연된 하우징 및 회전 구성 요소 없는 고체형 디자인으로 거의 모든 조건에서 안정적인 테스트 가능
제품 개요
Class-A 준수로 까다로운 전력 품질 테스트에 대한 요건 충족

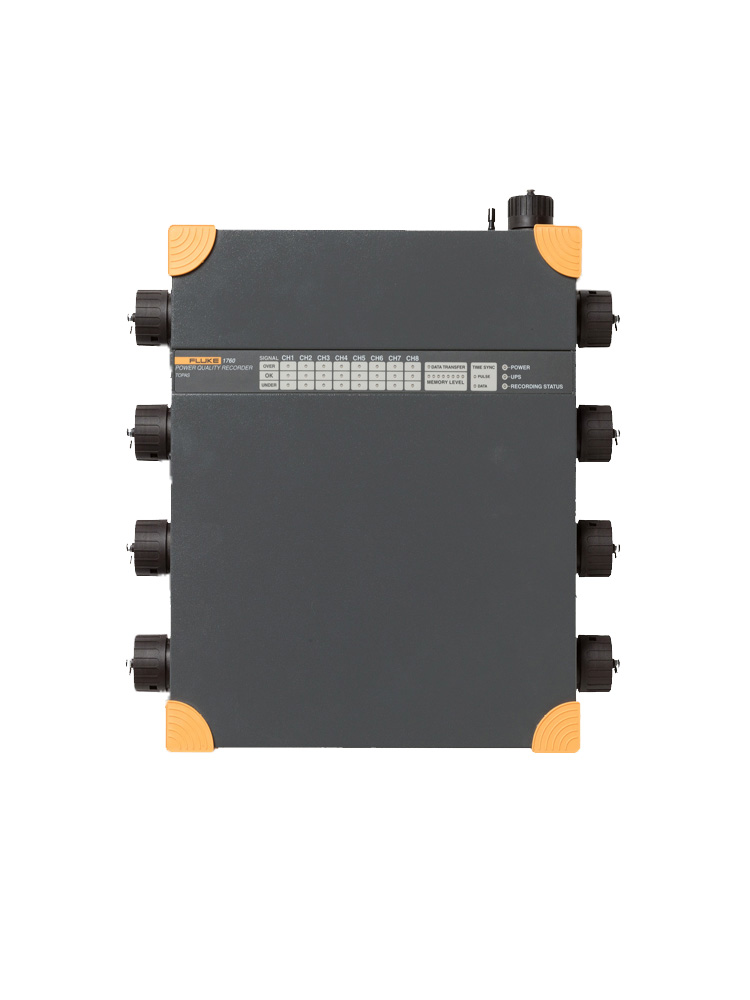

Fluke 1760 3상 전력 품질 레코더는 고급 전력 품질 분석 및 일관적인 규정 준수 테스트를 위해 IEC 61000-4-30 Class-A를 완벽히 준수합니다.
중간 및 낮은 전압 네트워크에서 유틸리티 및 산업용 배전 시스템 분석을 위해 설계된 이 전력 품질 모니터는
임계값, 알고리즘 및 측정 선택을 사용자 지정할 수 있는 유연성을 제공합니다. 1760 전력 레코더는
사용자가 선택한 매개 변수에 대한 가장 포괄적인 정보를 캡처합니다.

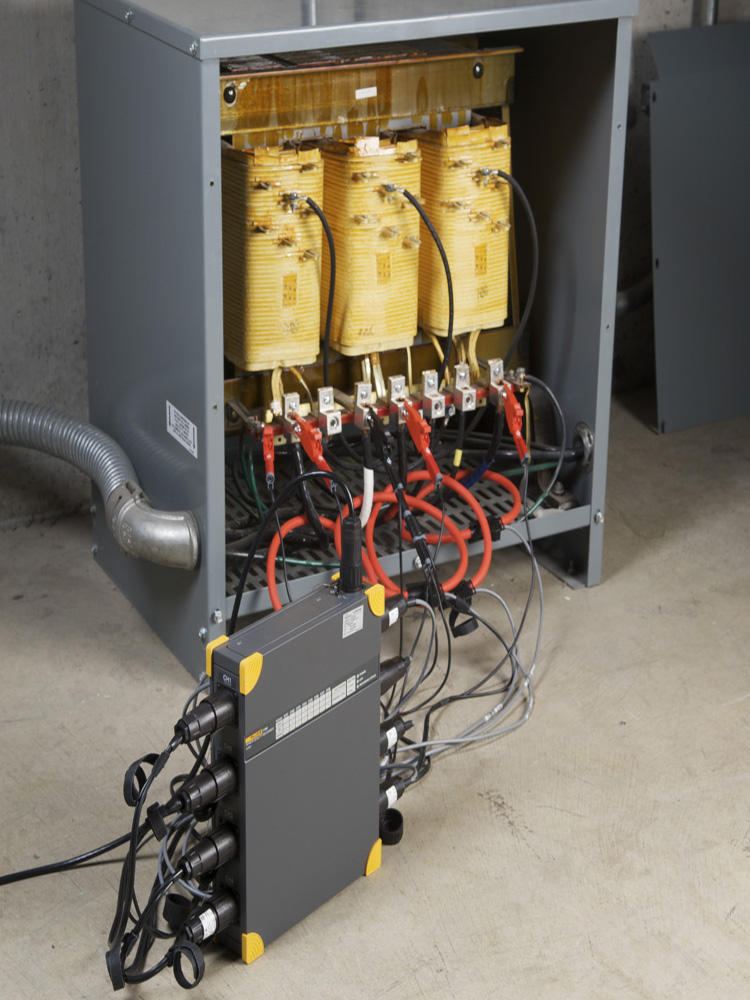

응용 분야
상세 교란 분석 – 고속 과전압 분석을 수행하여 향후 완화 및 예방적 유지보수를 위해 장비 고장의 근본 원인을 파악합니다.
6000V 측정 범위의 빠른 과전압 분석을 통해 번개와 같은 매우 짧은 임펄스를 캡처할 수 있습니다.
Class-A 서비스 품질 준수 – 전원 진입점에서 인입 전력 품질을 검증합니다. Class A 규정을 준수하므로 Fluke 1760에서는 명확한 확인이 가능합니다.
여러 위치의 이벤트 상관 관계 분석 – GPS 시간 동기화를 사용하여 시설 내부 또는 외부에서 고장이 처음 발생한 위치를 신속하게 탐지할 수 있습니다.
갈바닉 분리 및 DC 커플링 – 상이한 전원 시스템에서 완벽한 측정을 수행할 수 있습니다. 예를 들어 배터리 전압과 전력 출력을 동시에 기록하여 UPS 시스템 문제를 해결할 수 있습니다.
전력 품질 및 전력 부하 연구 – 기준 전력 품질을 평가하여 설치 전 중요 시스템과의 호환성을 검증하고 부하를 추가하기 전에 전기 시스템 용량을 확인할 수 있습니다.
다음 네 가지 Fluke 1760 모델에서 선택할 수 있음
| 제품 기능 | Fluke 1760 Basic | Fluke 1760TR Basic | Fluke 1760 | Fluke 1760TR |
| EN50160에 따른 전력 품질 통계 | ● | ● | ● | ● |
| 전압 이벤트 목록(상승, 강하 및 정전) | ● | ● | ● | ● |
| 연속 기록: |
| 전압 | ● | ● | ● | ● |
| 전류 | ● | ● | ● | ● |
| 전력 P, Q, S | ● | ● | ● | ● |
| 역률 | ● | ● | ● | ● |
| kWh | ● | ● | ● | ● |
| 플리커 | ● | ● | ● | ● |
| 불균형 | ● | ● | ● | ● |
| 주파수 | ● | ● | ● | ● |
| 전압 및 전류 고조파 - 50번째/상호고조파 | ● | ● | ● | ● |
| THD | ● | ● | ● | ● |
| 전원 신호 | ● | ● | ● | ● |
| 트리거되는 기록 | ● | ● | ● | ● |
| 온라인 모드(오실로스코프, 과전압 및 이벤트) | ● | ● | ● | ● |
| 최대 10MHz의 빠른 과전압 분석 | | ● | | ● |
| 4,600V 전압 프로브 | | | ● | ● |
이중 범위 플렉시블 전류 프로브 4개
(1000A/200A ac) | | | ● | ● |
| GPS 시간 동기화 수신기 | | | ● | ● |
| 메모리 | 2GB 플래시 메모리 |
| 측정 기능 개요 |
| 통계 평가 | EN50160 및 DISDIP 표(예: ITIC, CEBEMA, ANSI)에 따른 전력 품질 통계 |
| 이벤트 목록 | 상승, 강하 및 정전을 검출하여 이벤트 목록에 저장합니다.
또한 모든 트리거에서 이 목록에 추가된 이벤트를 생성합니다. |
이벤트 목록에는 이벤트가 발생한 정확한 시간 및 기간과 규모가 표시됩니다.
이러한 이벤트를 여러 속성별로 정렬하여 근본 원인을 추가로 분석할
이벤트를 선택할 수 있습니다. |
| 트리거가 발생한 경우 RMS 값, 과전압 및 빠른 과전압을 저장할 수 있습니다. |
| 연속 기록 | Fluke 1760은 다음에 대한 해당 최소값 및 최대값과 함께 rms 값을 기록합니다. |
| • 전압 |
| • 전류 |
| • 전력 P, Q, S |
| • 역률 |
| • kWh |
| • 플리커 |
| • 불균형 |
| • 주파수 |
• 고조파/상호고조파 다음 시간 집계와 함께 지속적으로 기록:
일, 10분, 자유 간격(예: 15분, 2시간) |
| 트리거되는 기록 | rms | 10ms(1/2사이클), 20ms(1사이클), 200ms(10/12사이클) 또는 3 초(150/180사이클) 간에
집계 시간을 조정할 수 있습니다. |
| rms 값, 고조파 및 상호고조파 계산은 전력 주파수에 동기적으로 수행됩니다. |
| 고조파 및 상호고조파에 대한 기본 집계는 200ms입니다. |
| 오실로스코프 | 샘플 속도는 8채널 모두에 대해 10.24kHz입니다. |
| 전원 신호 | 위상 및 N 도체, 전압 및 전류 |
| 온라인 모드 | 가변 재생율. 이 기능을 사용하여 기기 설정을 확인하고 오실로스코프,
과전압 및 이벤트에 대한 신속한 개요를 제공할 수 있습니다. |
| 일반 데이터 |
| 고유 불확도 | 기준 조건을 참조하며, 2년간 보장됨 |
| 품질 시스템 | ISO 9001: 2000에 따라 개발 및 제조 |
| 환경 조건 | 작동 온도 범위 | 0 °C~+50 °C(32 °F~+122 °F) |
| 작업 온도 범위 | -20 °C~+50 °C(-4 °F~+122 °F) |
| 보관 온도 범위 | 20 °C~+60 °C(-4 °F~140 °F) |
| 기준 온도 | 23°C±2K(74°F±2K) |
| 기후 등급 | B2(IEC 654-1), -20°C~+50°C(-4°F~+122°F) |
| 최대 작동 고도 | 2000m: 최대 600V CAT IV¹,
전원 공급 장치: 300V CAT III 5000m: 최대 600V CAT III¹,
전원 공급 장치: 300V CAT II |
| 1. 센서에 따라 다름 |
| 기준 조건 | 환경 온도 | 23°C±2K(74°F±2K) |
| 전원 공급 장치 | 230V ±10% |
| 전원 주파수 | 50 Hz/60 Hz |
| 신호 | 선언 입력 전압 Udin |
| 평균 | 10분 간격 |
| 하우징 | 절연, 견고한 플라스틱 하우징 |
| EMC | 방출 | IEC/EN 61326-1에 따른 Class-A |
| 차단 | IEC/EN 61326-1 |
| 전원 공급 장치 | 범위 | AC: 83V~264V, 45~65Hz |
| DC: 100V~375V |
| 안전 | IEC/EN 61010-1 2nd edition |
| 300 V CAT III |
| 전력 소비량 | NIMH, 7.2V, 2.7Ah |
| 배터리 팩 | 전원공급장치 고장 시 내부 배터리가
최대 40분간 전원 공급을 유지합니다.
그 이후 또는 배터리 방전 시에는 Fluke 1760이 꺼지며,
전압이 다시 공급되는 즉시 마지막 설정으로 측정을 계속합니다.
사용자가 배터리를 교체할 수 있습니다. |
| 디스플레이 | Fluke 1760에는 8채널의 상태, 위상 시퀀스, 전원공급장치(주 전원 또는 배터리),
메모리 사용량, 시간 동기화 및 데이터 전송에 대한 LED 표시기가 있습니다. |
| 전원 LED | 영구 조명: 주 전원에서 일반 전원 공급 |
| 꺼짐: 정전 시 내부 배터리를 통해 공급 |
| 채널 LED 채널당 3색 LED | 과부하 조건 |
| 저부하 조건 |
| 데이터 메모리 | 모델에 따라 2GB 플래시 메모리 |
| 메모리 모델 | 선형 |
| 인터페이스 | 이더넷(100MB/s), Windows® 98/ME/NT/2000/XP와 호환, RS 232, RS 232를 통해 외부 모뎀 사용 |
| RS 232의 전송 속도 | 9600 Baud~115k Baud |
| 치수(높이x너비x길이) | 325 x 300 x 65mm(2.8 x 11.8 x 2.6인치) |
| 중량 | 약 4.9kg(10.8lbs)(액세서리 제외) |
| 보증 | 2년 |
| 교정 간격 | Class-A의 경우 1년 권장, 그 밖의 경우 2년 |
| 신호 조절 |
| 50Hz 시스템의 범위 | 50Hz ±15%(42.5Hz~57.5Hz) |
| 60Hz 시스템의 범위 | 60 Hz ±15%(51 Hz~69 Hz) |
| 해상도 | 16ppm |
| 50Hz 전원 주파수의 샘플링 주파수 | 10.24kHz, 샘플링 속도는 주 전원 주파수에 동기화됨 |
| 주파수 측정 불확도 | < 20ppm |
| 내부 시계 불확도 | 1초/일 미만 |
| 측정 간격 | IEC 61000-4-30 Class-A에 따른 간격 값 집계 |
| 최소, 최대값 | 1/2사이클(예: 50Hz에서 10ms rms 값) |
| 과도 현상 | 샘플 속도 채널당 100kHz~10MHz |
| 고조파 | IEC 61000-4-7:2002에 따름: 200ms |
| 플리커 | EN 61000-4-15:2003에 따름: 10분(Pst), 2시간(Plt) |
| 측정 입력 |
| 입력 수 | 전압 및 전류 측정에 대한 갈바닉 절연 입력 8개 |
| 센서 안전 | 센서에 따라 최대 600V CAT IV |
| 기본 안전 | 300 V CAT III |
| 공칭 전압(rms) | 100mV |
| 범위(피크 값) | 280 mV |
| 과부하 용량(rms) | 1000V, 연속 |
| 전압 상승 속도 | 최대 15kV/µs |
| 입력 저항 | 1MΩ |
| 입력 정전 용량 | 5pF |
| 입력 필터 | 각 채널에는 패시브 로우 패스 필터, 앤티 앨리어싱 필터 및 16비트 A/D 변환기가 있습니다.
모든 채널은 일반적인 석영 제어 클럭 펄스와 동기식으로 샘플링됩니다. |
필터는 과전압을 방지하며, 신호 상승 속도를 제한하고,
고주파수 구성 요소 및 특히 A/D 변환기 샘플링 속도의 절반을 초과하는 노이즈 전압을 80dB로 줄여
매우 큰 진폭 범위에서 측정 오류를 최소화합니다.
이는 변환기 출력에서의 과전압과 같은 극단적인 작동 조건에서도 유효합니다. |
| 불확도 |
| 기준 조건에서의 불확도 | 전압 센서를 포함하는 불확도는 IEC 61000-4-30 Class-A를 준수합니다.
모든 전압 센서는 최대 5kHz에서 DC에 적합합니다. |
| 센서 1000V | Udin = 480V 및 600V P-N에서 0.1% |
| 센서 600V | Udin = 230V P-N에서 0.1% |
| 고조파에 대한 고유 불확도 | EN 61000-4-7:2002에 따른 Class I |
| 기준 조건 | 23°C ± 2K(74°F ± 2K), RH 60% 미만 |
| 예열된 기기 3시간 초과 |
| 전원 공급 장치: 100V~250V AC |
| 온도 추이 | 100ppm/K |
| 노화 | 0.05%/년 미만 |
| 공통 모드 거부 | 50Hz에서 100dB 초과 |
| 온도 추이 | 온도를 통한 증폭 변화: 0.005%/K 미만 |
| 노화 | 노화로 인한 증폭 변화: 0.04%/년 미만 |
| 노이즈 | 노이즈 전압, 입력 단락: 40µV 미만 |
| DC | ±(0.2% 판독값 + 0.1% 센서) |
