주요 기능

ㆍ위험 감소 - 영구적으로 설치된 전압 및 전류 연결부에 패널 도어를 열지 않고 접근할 수 있습니다.

ㆍ효율성 증가 - 기록계 또는 분석기를 신속하게 연결하고 이전보다 더 빨리 측정을 시작합니다.

ㆍ쉬운 사용법 - 표준 스텝 드릴 비트 및 전자 유압식 홀 펀치를 사용하여 빠르고 간단하게 창을 패널에 장착할 수 있습니다.

제품 개요

Fluke PQ400 Electrical Measurement Window를 사용하면 패널 도어를 열거나 보조 개인 보호 장구(PPE)1를 착용하지 않고도

3상 측정 장비를 동력이 공급되는 패널에 연결할 수 있습니다.

타협 없는 규정 준수. 희생 없는 안전.

Fluke PQ400을 사용하면 테스트 시간을 줄이고 안전을 유지하면서 사용자에게 필요한 중요한 전력 품질 및 에너지 데이터에 접근할 수 있습니다.

ㆍ아크 섬광과 감전 위험은 감소하고 담당자 안전은 증진됩니다.

ㆍ패널 도어를 열지 않고 중요한 전력 품질과 에너지를 측정하여 유지 보수 비용을 절감하고 가동 중지 시간을 줄일 수 있으므로

작업을 방해하지 않고 언제든지 로깅과 모니터링을 수행할 수 있습니다.

ㆍ열린 패널의 측정과 관련된 위험을 줄여 작업 허가 요건 및 프로세스를 줄이므로 시간과 노력이 절약됩니다.

ㆍ측정 효율을 높이고 아크 섬광 PPE1의 필요성을 줄여 시간을 절약하고 효율을 높이며 작업자 편의를 개선합니다.

특징

ㆍ패널 도어를 열지 않고 외부 접근점을 통해 전기 패널 내부에 있는 영구적으로 연결된 전압 센서와 전류 센서로 전력 품질과 에너지를 측정할 수 있으므로 작업자 위험이 감소합니다.

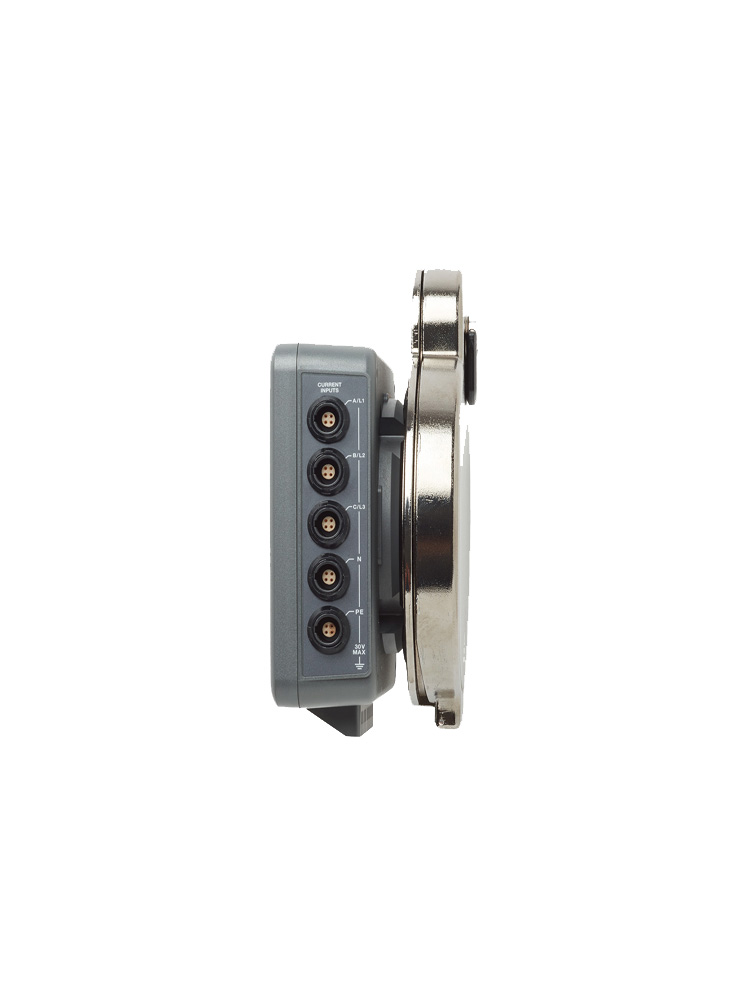

ㆍ3상 전압, 중성선 및 접지의 전압 연결부와 전류 연결부에 대부분 측정 시나리오를 적용할 수 있습니다.

ㆍFluke 1740 시리즈와 1730 시리즈의 전력 품질 및 에너지 기록계와 호환 클램프를 프로브에서 자동으로 탐지하므로 전기함을 열지 않고 클램프 모델을 확인할 수 있습니다.

ㆍ360도를 완전히 회전할 수 있으므로 PQ400 창을 어느 방향으로든 낼 수 있습니다.

ㆍ스텝 드릴 비트와 전자 유압식 홀 펀치(직경 114.3mm/4.5인치)를 사용하여 간단히 설치할 수 있습니다.

ㆍIEC61010-2-30에 따른 CAT IV, 600V 및 CAT III 1,000V 등급입니다.

ㆍ슈라우드가 있는 표준 4mm 안전 소켓 전압 테스트 리드와 호환되므로 전압을 더 쉽게 연결할 수 있습니다.

따라서 전기가 흐르는 부품을 실수로 만지는 위험이 감소하여 안전성이 증가하고 특수 전압 리드를 구매할 필요성이 감소합니다.

작동 원리

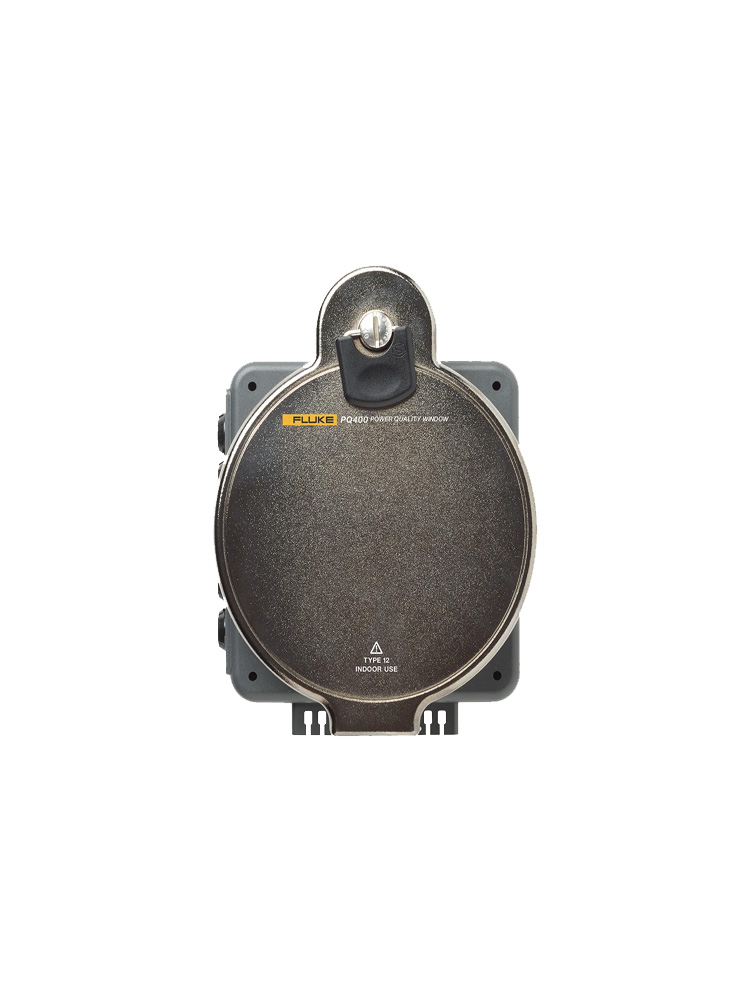

Fluke PQ400 Electrical Measurement Window는 기술자가 거의 즉각적으로 전기 패널에 접근하여 중요한 전력 품질과 에너지를 측정할 수 있는 영구적으로 설치된 경계면입니다.

PQ400은 표준 스텝 드릴 비트 및 전자 유압식 홀 펀치(구멍 직경 114.3mm/4.5인치)를 사용하여 설치하며,

사용자가 3상 전압, 전류 및 접지 연결에 대부분의 측정 구성을 적용할 수 있습니다.

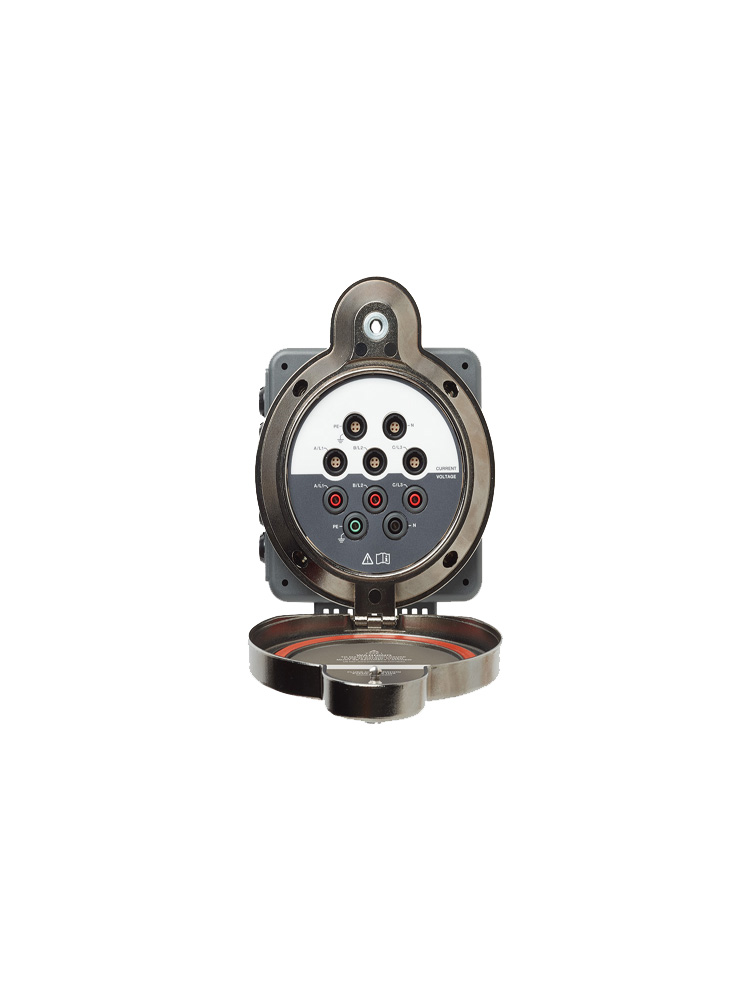

설치되면 사용자가 간단하게 창 덮개를 잠금 해제하고 뚜껑을 들어 올려 기록계 또는 분석기의 전압 리드를 연결할 수 있습니다.

그런 다음 전류 센서의 리드를 연결하고 중요한 측정을 시작합니다.

완료되면 간단하게 전면 패널 경계면에서 전압 연결부와 전류 연결부를 제거하고 창 뚜껑을 잠급니다.

내부 연결부는 나중에 사용할 수 있도록 제자리에 남겨 놓습니다.

1해당 지역 및 국가의 안전 규정을 준수합니다.

위험한 활성 도체가 노출된 곳에서는 감전 및 화재로 인한 상해를 예방하기 위해 개인 보호 장비(인증 고무장갑, 마스크 및 방염복)를 착용하십시오.
