주요 기능

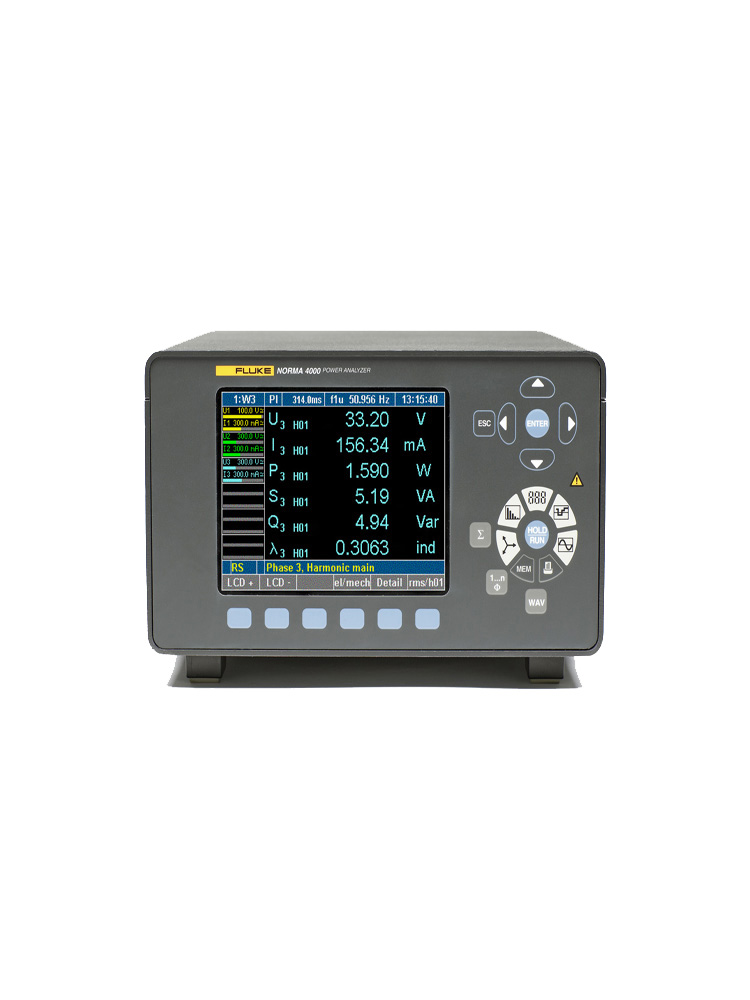

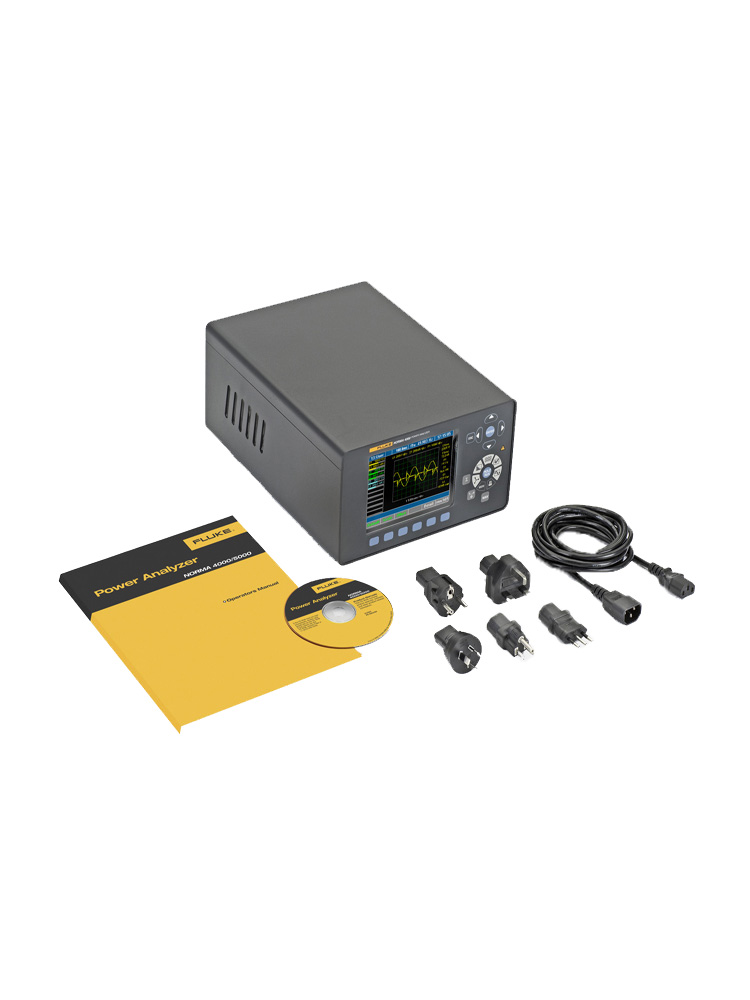

Fluke Norma 4000: 현장 테스트에 적합한 Fluke Norma 4000 3상 전력 분석기는 비교할 수 없는 가격 대비 성능으로 쉽고 간소화된 작업을 제공합니다.
1~3 전력 위상, 144mm(5.7인치) 컬러 디스플레이, 고조파 분석, 스코프 모드, 벡터 다이어그램 표시, 레코더 기능, Fluke NormaView PC 소프트웨어,
확장 가능한 4MB RAM 데이터 메모리 등의 특징을 가지고 있습니다.
Fluke Norma 5000: 업계 최고의 대역폭을 제공하는 Fluke Norma 5000 6상 전력 분석기는 주파수 변환기 및 조명 장비 개발에 적합한 테스트 및 분석 도구입니다.
위에 설명된 Fluke Norma 4000의 특징 및 기능 외에 3~6 전력 위상, 내부 프린터(옵션) 등을 갖추고 있습니다.
ㆍ컴팩트한 디자인으로 휴대하기 쉽고 작업 공간이 절약됩니다.
ㆍ사용자 인터페이스가 단순하여 작업이 쉽고 직관적입니다.
ㆍ다양한 표준 구성을 통해 사용자가 고유한 응용 분야에 필요한 정확한 기능을 선택할 수 있습니다.
ㆍ모든 위상을 동시에 병렬로 획득하므로 모든 위상에서 동적 이벤트를 정확히 동시에 볼 수 있습니다.
ㆍ갈바니 전기로 모든 입력을 격리하여 모든 응용 분야에서 단락을 방지합니다.
ㆍ완벽한 분석을 위해 최대 40번째 고조파까지 전압, 전류 및 전력 고조파가 측정됩니다.
ㆍFFT 분석, 벡터 다이어그램 및 디지털 오실로스코프(DSO) 모드가 기본 장치에 포함되어 있어 완벽한 분석 기능을 제공합니다.
ㆍ동적 측정을 위해 사용자가 평균 시간(15밀리초~3600초)을 선택할 수 있습니다.
ㆍ4MB 온보드 메모리(128MB로 확장 가능)에 측정된 값을 저장할 수 있습니다.
ㆍ빠르고 간편한 PC 연결 – RS232 및 USB가 표준으로 포함되고, IEEE488, 이더넷 또는 USB2.0이 옵션으로 제공됩니다.
ㆍ외부 센서를 사용해 토크와 속도를 측정하는 PI1 프로세스 인터페이스와 모터 및 드라이브 분야에 손쉽게 사용할 수 있는 4개의 아날로그 출력이 제공됩니다.
ㆍ341kHz 또는 1MHz 샘플 속도로 자세한 신호 분석이 가능합니다.
ㆍdc~3MHz/10MHz의 대역폭이 안정적인 측정 정밀도를 제공합니다.
ㆍ데이터 다운로드, 분석 및 보고서 작성용 Fluke NormaView PC 소프트웨어가 있습니다.
제품 개요
전력 전자 장치 테스트 및 개발을 위한 안정적이고 매우 정확한 측정
컴팩트한 Fluke Norma 시리즈 전력 분석기는 모터, 변환기, 조명, 전원공급장치, 변압기, 자동차 구성 요소 등을 개발 및 테스트하는 엔지니어를 지원할 수 있는 최신 측정 기술을 제공합니다.
특허 받은 고대역폭 아키텍처를 기반으로 하는 이 기기는 단상 또는 3상 전류 및 전압의 고정밀 측정, 고조파 분석, FFT(Fast Fourier Transformation) 분석뿐만 아니라 전력 및 기타 파생 값 계산을 제공합니다.
이 시리즈는 Fluke Norma 4000 3상 전력 분석기와 Fluke Norma 5000 6상 전력 분석기로 구성됩니다.

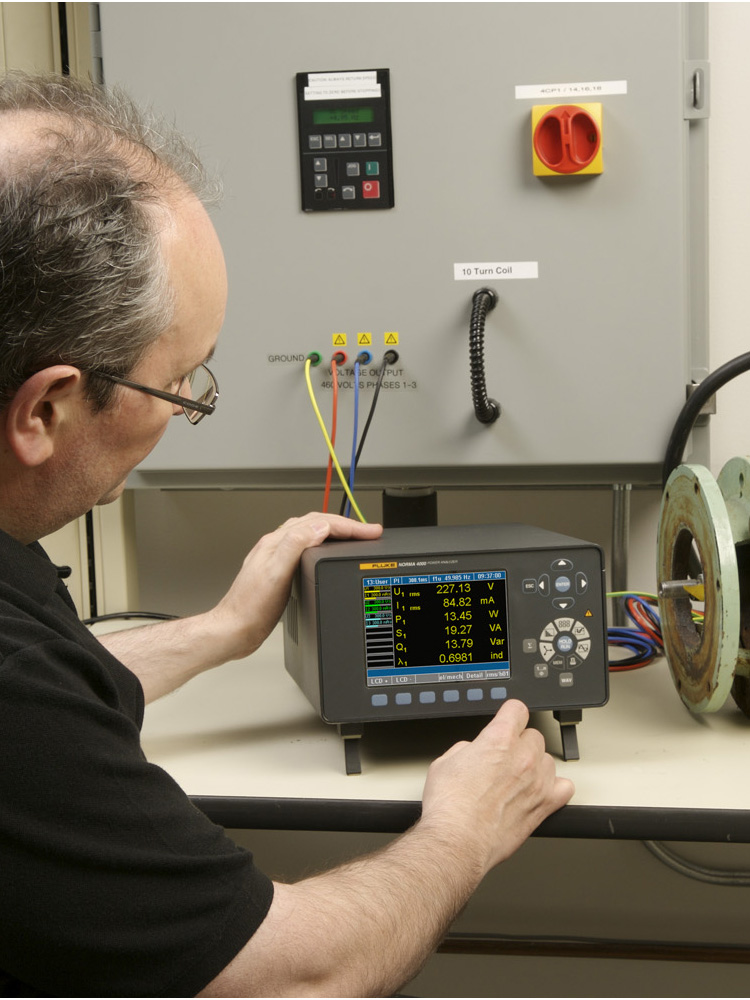

이 견고한 고정밀 분석기는 현장에서 쉽고 안정적으로 사용하거나 연구소 또는 테스트 벤치에서 벤치 장치로 사용하기에 적합한 뛰어난 가격 대비 성능을 제공합니다.
응용 분야
ㆍ전기 모터 및 변환기 구동 시스템 – 세부 스펙트럼 분석 및 동적 토크 계산 기능을 통해 변환기로 인해 발생하는 스위칭 손실을 정확하게 측정하고 보다 높은 주파수에서 토크 과전압 및 고조파를 철저히 분석합니다.
ㆍ변환기 구동 시스템 – 사용자는 모든 전기 및 기계 전력 매개 변수를 동시에 측정하여 하나의 구성 요소가 다른 구성 요소 또는 전체 시스템에 미치는 영향을 관찰할 수 있습니다.
ㆍ조명 시스템 – 최대 10MHz의 폭넓은 대역폭 및 최대 1MHz의 높은 샘플링 속도는 안정기 출력에서 자세한 신호 분석을 제공합니다.
독창적인 분로 기술을 통해 매우 높은 주파수에서 전력을 측정할 수 있습니다. 입력 및 출력 전력을 동시에 측정하여 안정기 손실을 즉시 계산할 수 있습니다.
ㆍ변압기 – 6상 전력을 동시에 측정하여 매우 낮은 역률에서도 대형 변압기의 효율성 및 손실을 매우 정확하게 계산할 수 있습니다.
변압기 코일의 여러 위상 저항을 동시에 측정할 수도 있습니다.
ㆍ자동차 – 전기 입력 및 기계 출력을 동시에 측정하여 개별 구성 요소 및 전체 구동 시스템의 효율성과 손실에 대한 완벽한 데이터를 제공합니다.
제품 사양
| 일반 사양 |
| 위상 수 | 1~3 |
| 중량 | 약 5 kg(11 lb) |
| 크기 | 150 x 237 x 315 mm |
| 5.9 x 9.3 x 12.4인치 |
| 온보드 프린터 | 불가 |
| 디스플레이 | 컬러, 5.7인치/144mm - 320 x 240픽셀 |
| 배경 조명 및 대비를 사용자가 선택할 수 있음 |
| 대역폭 | 입력 모듈에 따라 DC~3MHz 또는 DC~10MHz |
| 기본 정확도 | 입력 모듈에 따라 0.2%, 0.1% 또는 0.03% |
| 샘플링 속도 | 입력 모듈에 따라 0.33MHz 또는 1MHz |
| 전압 입력 범위 | 0.3 V ~ 1000 V |
| 전류 입력 범위(직접, 분로기를 통하지 않음) | 입력 모듈에 따라 0.03mA 또는 20A |
| 구성용 메모리 | 4 MB |
| 설정용 메모리 | 0.5 MB |
| FFT(Fast Fourier Transformation) | 40번째 고조파까지 |
| RS232/USB 인터페이스 | 표준 |
PI1 프로세스 인터페이스
(아날로그/임펄스 입력 8개 및 아날로그 출력 4개) | 옵션 |
| IEEE 488.2/GPIB 인터페이스(1MBit/s 이더넷/10MBit/s 또는 100MBit/s) | 옵션 |
| 데이터 다운로드, 분석 및 보고서 작성용 Fluke NormaView PC 소프트웨어 | 표준 |
| 기본 기능 |
| FFT(Fast Fourier Transformation) | 그래픽 표현으로 고조파 계산.
동시에 최대 3개의 막대 그래프 표시 |
| 측정되는 값: U, I, P(위상당) |
| 순서: 1~40번째 고조파, 최대 1/2 샘플 주파수 |
| 디지털 오실로스코프(DSO) | 동시에 최대 3개의 측정값을 샘플 수준에 표시.
곡선 형태 및 왜곡에 대한 빠른 보기 |
| 적분 기능(에너지) | 동시에 최대 6개의 구성 가능한 숫자 값 표시.
시작/중지 조건 및 양수/음수 방향 사용 가능 |
| 벡터 표시 | HO1의 최대 6개 신호에 대한 벡터 표시.
기기의 올바른 연결에 대한 간편한 테스트 및
각 신호의 위상각에 대한 빠른 개요 제공 |
| 레코더 | 추세 문서화를 위해 시간에 따른 평균값 표시 |
| RAM 데이터 메모리 | 샘플 및 평균값 저장, 시작 및 중지 조건 설정 |
RAM에서 측정된 값을 제정하는 데
약 4MB 사용 가능 |
| 구성 | 필요한 형식으로 데이터를 측정하고 표시하도록
분석기 설정 |
| 주변 조건 |
| 작업 온도 범위 | 5 °C ~ 35 °C(41 °F ~ 95 °F) |
| 보관 시 온도 범위 | -20°C ~ 50°C(-4°F ~ 122°F) |
| 하우징 재질 | Fluke Norma 전력 분석기는 매우 컴팩트하며,
엄격한 EMC 요구 사항을 준수하기 위해 견고한 금속 케이스에 들어 있습니다. |
| 기후 등급 | KYG DIN 40040, 최대 85% 상대 습도, 비응축 |
| 전원 공급 장치 | 85V AC~264V AC, 50Hz~60Hz, DC 100~260V, ca. 스위치가 있는 40VA 유럽형 플러그.
일부 모델에서는 전류 결합 단자를 제공함 |
| 측정 입력 | 안전 소켓 4mm, 입력당 2개.
외부 분로기는 BNC 소켓을 통해 연결 |
| 작동 | 커서가 있는 멤브레인 키보드 - 기능 키 및 직접 함수 |

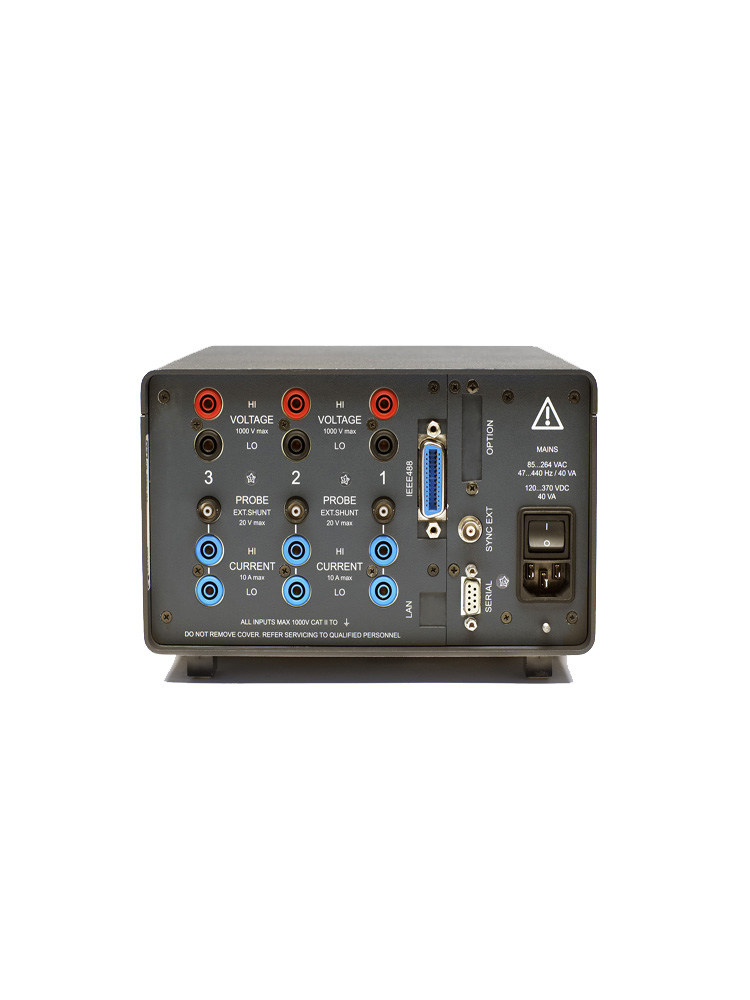

| 연결 | 3상 분석기의 후면 패널 |
| 측정되는 값 |
| | 각 위상에 대한 평균값의 비간극 계산.
3상 시스템에서는 추가적으로 총 전력과 3상의 V 및 I 평균 계산.
이러한 값에 대해 기본 H01이 동기 모드로 계산됨
|
| Urms 유효 값, Urm 정류 평균, Um 평균 값 |
| Up-, Up+, Upp 피크 값 |
| Ucf 파고율 Ucf, Uff 폼 팩터 |
| Ufc 기본 컨텐츠 |
| Uthd 왜곡률 DIN, IEC |
| Irms 유효 값, Irm 정류 평균, Im 평균 값 |
| Ip-, Ip+, Ipp 피크 값 |
| Icf 파고율 Icf, Iff 폼 팩터 |
| Ifc 기본 컨텐츠 |
| Ithd 왜곡률 DIN, IEC |
| P 유효 전력[W] |
| Q 무효 전력[Var] |
| S 피상 전력[VA] |
| ë, cos. phase angular |
| 유효 전력 P, 무효 전력 Q, 피상 전력 S, 전압(Um) 및 전류(Im)에 대한 통합 기능 |
측정된 값에 따라 4자리 또는 5자리 수
|
| 주파수 및 동기화 |
| 범위 | DC 및 0.2Hz 샘플 속도 |
| 정확도 | 측정 값의 ±0.01% (판독) |
| | 선택할 수 있는 채널: 모든 U/I 또는 외부 입력 |
| 주파수가 서로 다른 로우 패스 필터 세 중 하나를 신호로 전환할 수 있습니다. |
| 주파수는 항상 화면 상단에 표시됩니다. |
| 기기 뒷면의 BNC 동기화 소켓을 입력 또는 출력을 사용할 수 있습니다. |
| 전력 위상의 샘플 속도까지 입력 신호를 측정할 수 있습니다. 최고 레벨은 50V를 초과할 수 없습니다. |
출력 신호는 펄스화된 5V TTL 신호입니다(주파수는 측정된 동기화 주파수에 따라 다름).
|
| 구성 메모리 |
| | 최대 15개의 사용자 구성을 영구 메모리에 저장하고
나중에 다시 로드할 수 있습니다.
저장되지 않은 변경 사항은 기기를 끈 후 손실됩니다. |
| 인터페이스 |
| | 펌웨어 업로드 및 PC와의 데이터 교환을 위한 RS232
인터페이스.
외부 변환기를 통해 프린터를 연결할 수 있음 |
| 옵션 | IEEE 488.2/1MBit/s |
| 이더넷/10MBit/s 또는 100Mbit/s |
| 표준 및 안전 |
| 전기 안전 | EN 61010-1/2nd Edition 1000V CAT II (600V CAT III) |
| 오염 등급 2, 안전 등급 I |
| 변압기에 대한 EN 61558 |
| 액세서리에 대한 EN 61010-2-031/032 |
| 최대 입력 | 전압 입력 측정 범위 1000Veff, 2kVpeak |
| 전류 입력 측정 범위 10Aeff, 20Apeak |
| 테스트 전압 | 순수 입력 | 케이스(보호 도체): 1.5KV AC |
| 순수 연결 | 측정 입력: 5.4kV AC |
| 측정 입력값 | 케이스: 3.3kV AC |
| 측정 입력 | 입력: 5.4kV |
| 전자기 민감도 | 방출 | IEC 61326-1, EN 50081-1, EN 55011 Class B |
| 차단 | IEC 61326-1/Annex A(industrial sector), EN 50082-1 |
전력 위상
Fluke Norma 4000 전력 분석기에는 최대 3개의 전력 위상을 탑재할 수 있습니다.
사용자는 응용 분야에 가장 적합한 전력 위상을 선택할 수 있습니다.
각 모듈식 플러그인 전력 위상은 전압 및 전류 측정 채널로 구성됩니다.
각 측정 채널을 각 기본 장치에 사용할 수 있지만 장치당 한 종류의 채널만 사용할 수 있습니다.
표준 구성을 참조하십시오.
전력 위상 개요
| 전력 위상 채널 |
| PP42 | 정확도 | 0.2%(0.1% 판독값 + 0.1% 판독값) |
| 전류 범위 | 20A |
| 샘플링 속도 | 341 kHz |
| 대역폭 | 3 MHz |
| PP50 | 정확도 | 0.1%(0.05% 판독값 + 0.05% 판독값) |
| 전류 범위 | 10A |
| 샘플링 속도 | 1MHz |
| 대역폭 | 10 MHz |
| PP54 | 정확도 | 0.1%(0.05% 판독값 + 0.05% 판독값) |
| 전류 범위 | 10A |
| 샘플링 속도 | 341 kHz |
| 대역폭 | 3 MHz |
| PP64 | 정확도 | 0.03%(0.02% 판독값 + 0.01% 판독값) |
| 전류 범위 | 10A |
| 샘플링 속도 | 341 kHz |
| 대역폭 | 3 MHz |
전류 분로기
| Planarshunt |
| 연속 부하(Imin) | 0.3 A |
| 범위(Imax) | 32 A |
| 공칭 전류(교정점) | 32 A |
| 교정점에서의 기본 정확도[%] | ±0.03 |
| 공칭 전류에서의 기본 정확도[%] | ±0.03 |
| 공칭 전압 강하[V] | 320 mV |
| 공칭 저항[Ω] | 10 mΩ |
| 단기 초과 범위 | 100A/ 1s~5s |
| (5초 부하, 15초 간격) |
| 과부하 Wmax | - |
| 대역폭 | DC~1 MHz |
| 주파수 범위 | - |
| 각도 정확도[°/kHz] | ±0.1 |
| 주파수 영향[%/kHz] | - |
| 부하 영향[%/A2] | - |
| 온도 계수[ppm/K] | ≤10 |
| 중량(kg/lbs) | 0.62/1.36 |
평면 션트
|
| 연속 부하(Imin) | 0.1A | 1A | 6 A |
| 범위(Imax) | 30A | 100A | 300A |
| 공칭 전류(교정점) | 10A | 30A | 100A |
| 교정점에서의 기본 정확도[%] | ±0.03 | ±0.03 | ±0.1 |
| 공칭 전류에서의 기본 정확도[%] | ±0.03 | ±0.03 | ±0.1 |
| 공칭 전압 강하[V] | 100mV | 30 mV | 20 mV |
| 공칭 저항[Ω] | 10 mΩ | 1mΩ | 0.2 mΩ |
| 단기 초과 범위(5초 부하, 15초 간격) | 35 A | 200A | 450 A |
| 과부하 Wmax | 90 W | 200 W | 2 kW |
| 대역폭 | 2 MHz | 2 MHz | 1MHz |
| 주파수 범위 | 0~500 kHz | 0~200 kHz | 0~100 kHz |
| 각도 정확도[°/kHz] | ±0.001 | ±0.002 | ±0.002 |
| 주파수 영향[%/kHz] | ±0.0015 | ±0.0015 | ±0.01 |
| 부하 영향[%/A2] | 1 x 10-6 | 1 x 10-6 | 1 x 10-6 |
| 온도 계수[ppm/K] | ≤15 | ≤15 | ≤10 |
| 중량(kg/lbs) | 0.75/1.65 | 0.75/1.65 | 1.2/2.65 |
| Triaxialshunts(계속) |
| 연속 부하(Imin) | 2 A | 18 A | 18 A |
| 범위(Imax) | 450 A | 1000A | 1500A |
| 공칭 전류(교정점) | 150A | 300A | 500 A |
| 교정점에서의 기본 정확도[%] | ±0.1 | ±0.1 | ±0.1 |
| 공칭 전류에서의 기본 정확도[%] | ±0.1 | ±0.1 | ±0.1 |
| 공칭 전압 강하[V] | 75 mV | 15 mV | 30 mV |
| 공칭 저항[Ω] | 0.5 mΩ | 0.06 mΩ | 0.06 mΩ |
| 단기 초과 범위(5초 부하, 15초 간격) | 650 A | 1500A | 2000A |
| 과부하 Wmax | 10 kW | 7.5 kW | 10 kW |
| 대역폭 | DC~500 MHz | DC ~ 500 kHz | DC ~ 200 kHz |
| 주파수 범위 | 0~100 kHz | 0~20 kHz | 0~20 kHz |
| 각도 정확도[°/kHz] | ±0.025 | ±0.025 | ±0.025 |
| 주파수 영향[%/kHz] | ±0.03 | ±0.03 | ±0.03 |
| 부하 영향[%/A2] | 0.5 x 10-6 | 0.2 x 10-6 | 0.5 x 10-6 |
| 온도 계수[ppm/K] | ≤10 | ≤10 | ≤10 |
| 중량(kg/lbs) | 6/13.2 | 5.3/11.7 | 6/13.2 |
