주요 기능
ㆍ단계별 그래픽 연결 다이어그램을 이용한 가이드 방식의 테스트
ㆍ사전 설정된 측정 프로필은 설정 복잡성 감소
ㆍ기본 제공 보고서 작성 기능
ㆍ교정 전 및 교정 후 문제 해결 보고서를 쉽게 생성

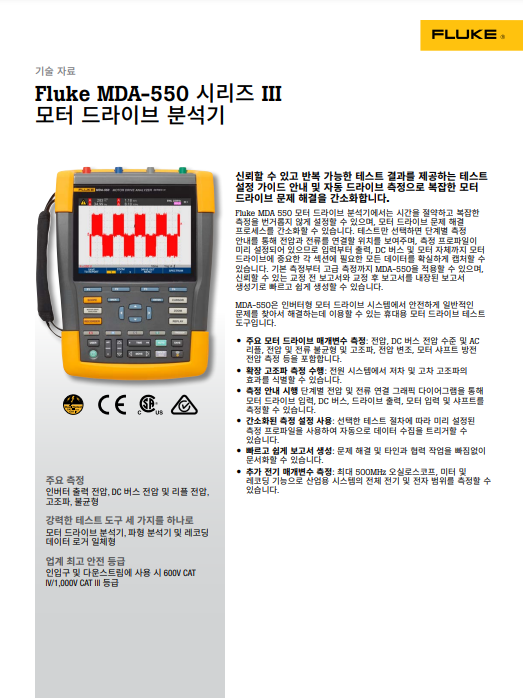

제품 개요
신뢰할 수 있고 반복 가능한 테스트 결과를 제공하는 테스트 설정 가이드 안내 및 자동 드라이브 측정으로 복잡한 모터 드라이브 문제 해결을 간소화합니다.

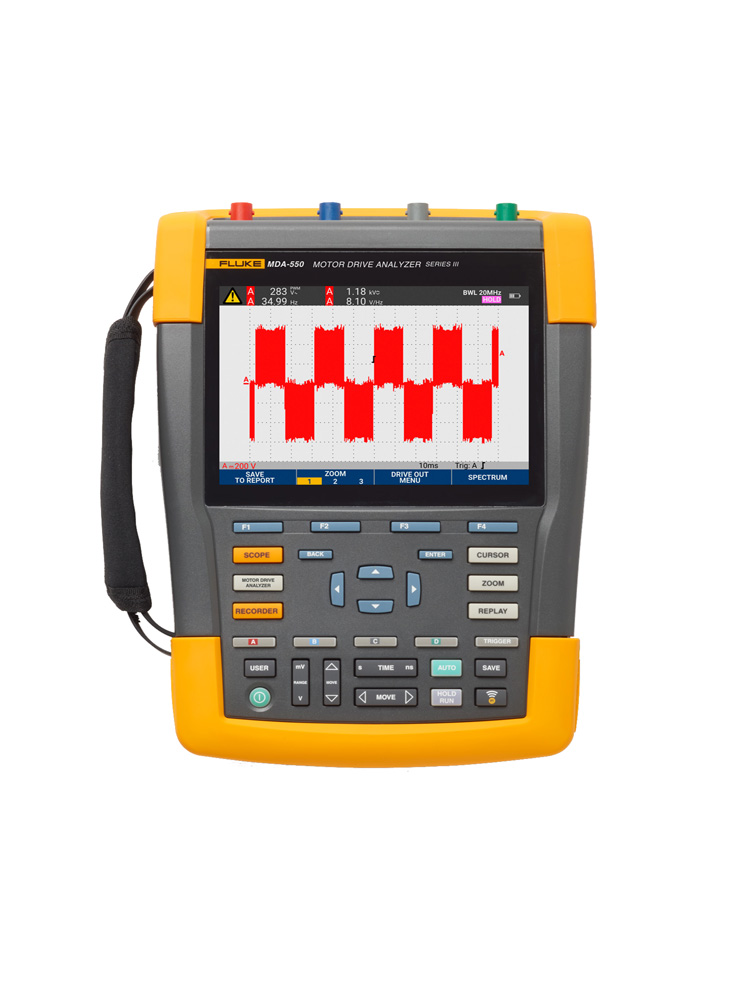

Fluke MDA 550 모터 드라이브 분석기에서는 시간을 절약하고 복잡한 측정을 번거롭지 않게 설정할 수 있으며, 모터 드라이브 문제 해결 프로세스를 간소화할 수 있습니다.
테스트만 선택하면 단계별 측정 안내를 통해 전압과 전류를 연결할 위치를 보여주며, 측정 프로파일이 미리 설정되어 있으므로
입력부터 출력, DC 버스 및 모터 자체까지 모터 드라이브에 중요한 각 섹션에 필요한 모든 데이터를 확실하게 캡처할 수 있습니다.
기본 측정부터 고급 측정까지 MDA-550을 적용할 수 있으며, 신뢰할 수 있는 교정 전 보고서와 교정 후 보고서를 내장된 보고서 생성기로 빠르고 쉽게 생성할 수 있습니다.

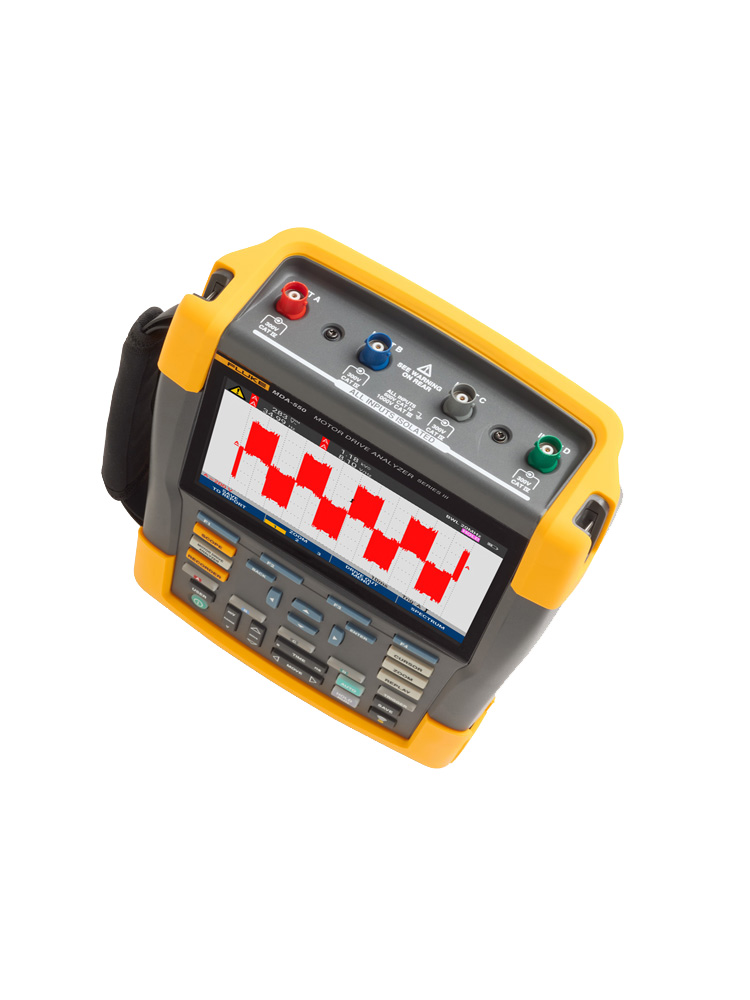

MDA-550은 인버터형 모터 드라이브 시스템에서 안전하게 일반적인 문제를 찾아서 해결하는데 이용할 수 있는 휴대용 모터 드라이브 테스트 도구입니다.
ㆍ주요 모터 드라이브 매개변수 측정: 전압, DC 버스 전압 수준 및 AC 리플, 전압 및 전류 불균형 및 고조파, 전압 변조, 모터 샤프트 방전 전압 측정 등을 포함합니다.
ㆍ확장 고조파 측정 수행: 전원 시스템에서 저차 및 고차 고조파의 효과를 식별할 수 있습니다.
ㆍ측정 안내 시행: 단계별 전압 및 전류 연결 그래픽 다이어그램을 통해 모터 드라이브 입력, DC 버스, 드라이브 출력, 모터 입력 및 샤프트를 측정할 수 있습니다.
ㆍ간소화된 측정 설정 사용: 선택한 테스트 절차에 따라 미리 설정된 측정 프로파일을 사용하여 자동으로 데이터 수집을 트리거할 수 있습니다.
ㆍ빠르고 쉽게 보고서 생성: 문제 해결 및 타인과 협력 작업을 빠짐없이 문서화할 수 있습니다.
ㆍ추가 전기 매개변수 측정: 최대 500MHz 오실로스코프, 미터 및 녹화 기능으로 산업용 시스템의 전체 전기 및 전자 범위를 측정할 수 있습니다.
Fluke MDA-550 모터 드라이브 분석기에서는 테스트 측정 안내를 통해 이전보다 쉽게 분석할 수 있습니다.
드라이브 입력
입력 전압과 전류를 측정하고 드라이브의 공칭 정격 전압을 실제 공급된 전압과 비교하여 값이 허용 한계 내에 있는지 빠르게 확인할 수 있습니다.
그런 다음, 입력 전류를 점검하여 전류가 최대 정격 내에 있으며 도체의 크기가 적절한지 파악할 수 있습니다. 파형 모양을 눈으로 검사하거나
전체 고조파 왜곡과 개별 고조파가 모두 표시되는 고조파 스펙트럼 화면을 보면서 고조파 왜곡이 허용 수준 내에 있는지도 점검할 수 있습니다.
전압 및 전류 불균형
입력 단자에서 전압 불균형을 점검하여 상 불균형률이 너무 높지 않은지(6~8% 초과), 상 회전은 정확한지 확인할 수 있습니다.
과도한 불균형은 드라이브 정류기 문제를 나타낼 수도 있는 전류 불균형도 점검할 수 있습니다.
확장 고조파 측정
과도한 고조파는 회전하는 기계는 물론 전원 시스템에 연결된 기타 장비에도 위협적인 존재입니다.
MDA-550에서는 모터 드라이브의 고조파를 검색하는 기능을 제공하며 인버터 전환 전자 장치 가능한 효과도 검색할 수 있습니다.
MDA-550에서는 세 가지 고조파 범위(1~51번째 고조파, 1~9kHz 및 9kHz~150kHz)의 고조파 오염 문제를 감지할 수 있습니다.
DC 버스
모터 드라이브에서는 드라이브 내부의 AC-DC 변환이 매우 중요합니다. 정확한 전압과 적절한 평활화로 리플을 낮춰 드라이브 성능을 최적화해야 합니다.
커패시터가 고장이 나거나 연결된 모터의 크기가 맞지 않으면 리플 전압이 높아질 수 있습니다.
레코드 기능을 사용하여 부하가 적용된 동안 작동 모드에서 DC 버스 성능을 동적으로 점검할 수 있습니다.
드라이브 출력
전압 대 주파수(V/F) 비율과 전압 변조를 모두 유의하며 드라이브의 출력을 점검할 수 있습니다.
V/F 비율 측정값이 높으면 모터 과열이 원인일 수 있습니다.
V/F 비율이 낮으면 의도한 공정을 제대로 실행할 수 있는 토크를 부하에 제공하지 못할 수도 있습니다.
전압 변조
펄스 폭 변조 신호의 측정값을 사용하여 모터 권선 절연이 손상될 수 있는 고전압 피크를 점검할 수 있습니다.
임펄스의 상승 시간 또는 준도는 dV/dt 판독값(시간 경과에 따른 전압 변화의 비율)으로 나타내며 모터에 지정된 절연과 비교해야 합니다.
측정값을 스위치 주파수 측정에 사용하여 전자 교환 또는 접지에서 신호가 오르내릴 가능성이 있는지도 식별할 수 있습니다.
모터 입력
모터 입력 단자에 전압이 공급되고 있는지 확인해야 하고 드라이브에서 모터까지 정확하게 케이블을 가설해야 합니다.
케이블 가설을 잘못 선택하면 전압이 과도하게 반사되어 드라이브와 모터가 모두 손상될 수 있습니다.
과전류가 발생하면 모터가 뜨거워져서 고정자 절연의 수명이 감소하여 모터가 조기에 고장이 날 수 있으므로 단말에 존재하는 전류가 모터 정격 내에 있는지 점검해야 합니다.
모터 샤프트 전압
가변 속도 드라이브의 전압 펄스가 모터 고정자에서 회전자로 커플링되어 회전자 샤프트에서 전압이 나타날 수 있습니다.
이 로터 샤프트 전압이 베어링 그리스의 절연 용량을 초과하면 모터가 예상보다 이르게 고장이 나는 원인이 될 수 있는 손상인
모터 베어링 레이스의 피팅 및 플루팅의 원인이 되는 플래시오버 전류(스파크)가 발생할 수 있습니다.

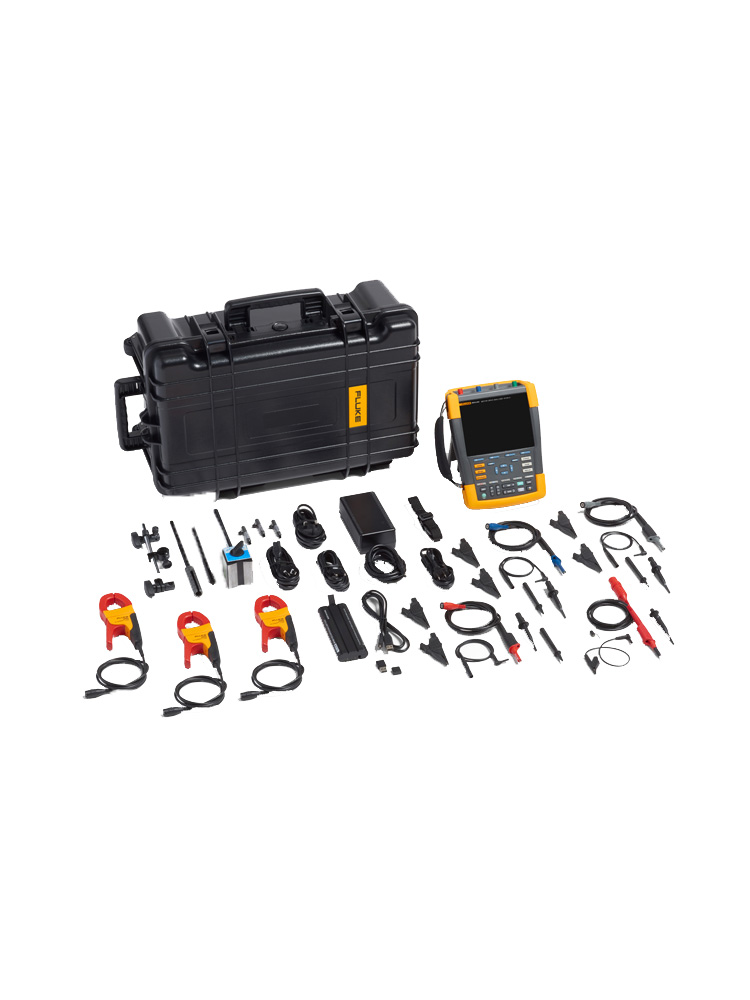

MDA-550에는 파괴적 플래시오버 전류의 존재를 쉽게 감지할 수 있는 탄소섬유 브러시 프로브 팁이 포함되어 있으며,
이벤트의 임펄스 진폭과 카운트를 통해 고장이 발생하기 전에 조처할 수 있습니다.
이 부속품을 추가하면 영구적으로 설치된 고가의 솔루션을 조사하지 않고 잠재적인 손상을 검색할 수 있습니다.
단계별 측정 안내를 통해 필요한 데이터를 필요할 때 확보
MDA-550은 3상 및 단상 인버터형 모터 드라이브 시스템을 빠르고 쉽게 테스트하여 일반적인 문제를 해결할 수 있도록 설계했습니다.
화면에 표시되는 정보와 단계별 설정 지침을 통해 쉽게 분석기를 구성하여
더 나은 유지보수 결정에 필요한 드라이브 측정값을 빠르게 획득할 수 있습니다.
MDA-550에서는 입력 전력부터 설치된 모터까지 측정하는 기능을 제공하므로 모터 드라이브의 문제를 아주 빠르게 해결할 수 있습니다.
| 측정과 분석 조합 |
| 테스트 지점 | 하위 그룹 | 판독값 1 | 판독값 2 | 판독값 3 | 판독값 4 |
| 모터 드라이브 입력 |
| 전압 및 전류 |
| 상-상 | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | 파고율 |
| A peak | A peak max | A peak min | A pk-to-pk | 파고율 |
| 상-접지 | V-A-Hz | V ac+dc | A ac+dc | Hz | |
| V peak | V peak max | V peak min | V pk-to-pk | 파고율 |
| A peak | A peak max | A peak min | A pk-to-pk | 파고율 |
| 전압 불균형 | 불균형 | V ac+dc | V ac+dc | V ac+dc | 불균형 |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | |
| 전류 불균형 | 불균형 | A ac+dc | A ac+dc | A ac+dc | 불균형 |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | |
| 모터 드라이브 DC 버스 |
| DC | | V dc | V pk-to-pk | V peak max | |
| 리플 | | V ac | V pk-to-pk | Hz | |
| 모터 드라이브 출력 |
| 전압 및 전류(필터링됨) | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | 파고율 |
| A peak | A peak max | A peak min | A pk-to-pk | 파고율 |
| 전압 불균형 | 불균형 | V PWM | V PWM | V PWM | 불균형 |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | |
| 전류 불균형 | 불균형 | A ac+dc | A ac+dc | A ac+dc | 불균형 |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | |
| 전압 변조 |
| 상-상 | 확대/축소 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| 확대/축소 2 | V peak max | V peak min | 델타 V | |
| 확대/축소 3 피크 | V peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 상-접지 | 확대/축소 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 확대/축소 2 | V Peak max | V peak min | 델타 V | Hz |
| 확대/축소 3 피크 | V Peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 상-DC + | 확대/축소 1 | V PWM | V pk-to-pk | V Peak max | V peak min |
| 확대/축소 2 | V peak max | V peak min | 델타 V | Hz |
| 확대/축소 3 피크 | V peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 상-DC - | 확대/축소 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 확대/축소 2 | V peak max | V peak min | 델타 V | Hz |
| 확대/축소 3 피크 | V peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 모터 입력 |
| 전압 및 전류(필터링됨) | V-A-Hz | V PWM | A ac+dc | Hz | V/Hz |
| V peak | V peak max | V peak min | V pk-to-pk | 파고율 |
| A peak | A peak max | A peak min | A pk-to-pk | 파고율 |
| 전압 불균형 | 불균형 | V PWM | V PWM | V PWM | 불균형 |
| Peak | V pk-to-pk | V pk-to-pk | V pk-to-pk | |
| 전류 불균형 | 불균형 | A ac+dc | A ac+dc | A ac+dc | 불균형 |
| Peak | A pk-to-pk | A pk-to-pk | A pk-to-pk | |
| 전압 변조 |
| 상-상 | 확대/축소 1 | V PWM | V pk-to-pk | Hz | V/Hz |
| 확대/축소 2 | V peak max | V peak min | 델타 V | |
| 확대/축소 3 피크 | V peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 상-접지 | 확대/축소 1 | V PWM | V pk-to-pk | V peak max | V peak min |
| 확대/축소 2 | V peak max | V peak min | 델타 V | Hz |
| 확대/축소 3 피크 | V peak max | 델타 V/s | 상승 시간 피크 | 오버슈트 |
| 확대/축소 3 수준 | 델타 V | 델타 V/s | 상승 시간 수준 | 오버슈트 |
| 모터 샤프트 |
| 샤프트 전압 | 이벤트 꺼짐 | V pk-to-pk | | | |
| 이벤트 켜짐 | 델타 V | 상승/하강 시간 | 델타 V/s | 이벤트/초 |
| 모터 드라이브 입력, 출력 및 모터 입력 |
| 고조파 | 전압 | V ac | V 기본 | Hz 기본 | % THD |
| 전류 | A ac | A 기본 | Hz 기본 | % THD/TDD |
| 측정 기능 | 사양 |
| DC 전압(V DC) |
| 10:1 또는 100:1 프로브의 최대 전압 | 1000V |
| 10:1 또는 100:1 프로브의 최대 분해능(접지 전압) | 1mV/10mV |
| 풀 스케일 판독값 | 999카운트 |
| 4s에서 최대 10µs/div의 정확도 | ±(1.5% + 6카운트) |
| True-rms 전압(V AC 또는 V AC + DC)(DC 커플링이 선택된 상태) |
| 10:1 또는 100:1 프로브의 최대 전압(접지 전압) | 1000V |
| 10:1 또는 100:1 프로브의 최대 분해능 | 1mv / 10mV |
| 풀 스케일 판독값 | 999카운트 |
| DC 최대 60Hz | ±(1.5% + 10카운트) |
| 60Hz~20kHz | ±(2.5% + 15카운트) |
| 20kHz~1MHz | ±(5 % + 20카운트) |
| 1 MHz~25 MHz | ±(10 % + 20카운트) |
| PWM 전압(V PWM) |
| 용도 | 펄스 폭 변조 신호(예 모터 드라이브 인버터 출력)에서 측정 |
| 원리 | 기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 한 유효 전압을 판독값에 표시 |
| 정확도 | 사인파 신호의 V ac+dc와 동일 |
| 피크 전압(V peak) |
| 모드 | 최대 피크, 최소 피크 또는 피크-피크 |
| 10:1 또는 100:1 프로브의 최대 전압(접지 전압) | 1000V |
| 10:1 또는 100:1 프로브의 최대 분해능 | 10 mV |
| 정확도 |
| Max peak, min peak | ±0.2 경계선 |
| Pk-to-pk | ±0.4 경계선 |
| 풀 스케일 판독값 | 800카운트 |
| 전류 클램프의 전류(AMP) |
| 범위 | V ac, V ac+dc 또는 V peak와 동일 |
| 환산 계수 | 0.1mV/A, 1mV/A, 10mV/A, 20mV/A, 50mV/A, 100mV/A, 200mV/A, 400mV/A |
| 정확도 | V ac, V ac+dc 또는 V peak와 동일(전류 클램프 정확도 추가) |
| 주파수(Hz) |
| 범위 | 1.000Hz~500MHz |
| 풀 스케일 판독값 | 9999 카운트 |
| 정확도 | ±(0.5% + 2카운트) |
| 전압/주파수 비율(V/Hz) |
| 용도 | AC 모터 가변 속도 드라이브의 기본 주파수로 나눠 측정한 V PWM 값(V PWM 참조) 표시 |
| 정확도 | % V RMS + % Hz |
| 전압 불균형 드라이브 입력 |
| 용도 | 상 하나와 3개 True-RMS 전압 평균을 비교하여 가장 큰 백분율 차이 표시 |
| 정확도 | A ac+dc 값 기준 백분율 표시 |
| 전압 불균형 드라이브 출력 및 모터 입력 |
| 용도 | 상 하나와 3개 PWM 전압 평균을 비교하여 가장 큰 백분율 차이 표시 |
| 정확도 | V PWM 값 기준 백분율 표시 |
| 전류 불균형 드라이브 입력 |
| 용도 | 상 하나와 3개 AC 전류 값 평균을 비교하여 가장 큰 백분율 차이 표시 |
| 정확도 | A ac+dc 값 기준 백분율 표시 |
| 전류 불균형 드라이브 출력 및 모터 입력 |
| 용도 | 상 하나와 3개 AC 전류 값 평균을 비교하여 가장 큰 백분율 차이 표시 |
| 정확도 | A ac 값 기준 백분율 표시 |
| 상승 및 하강 시간 |
| 판독값 | 전압 차이(dV), 시간 차이(Dt), 전압 대 시간 차이 비교(dV/dt), 오버슈트 |
| 정확도 | 오실로스코프 정확도와 동일 |
| 고조파 및 스펙트럼 |
| 고조파 | 51번째까지 DC |
| 스펙트럼 범위 | 1…9kHz, 9~150kHz(20MHz 필터 켜짐), 최대 500MHz(전압 변조) |
| 샤프트 전압 |
| 이벤트/초 | 상승 및 하강 시간(임펄스 방전) 측정값 기준 백분율 표시 |
| 보고서 데이터 캡처 |
| 화면 수 | 보고서에 일반적인 50개 화면 저장 가능(압축 비율에 따라 다름) |
| PC로 전송 | 32GB 이하의 2GB USB 스틱 또는 미니 USB-USB 케이블 또는 WiFi 링크 및 FlukeView™ 2 for ScopeMeter® 사용 |
| 프로브 설정 |
| 전압 프로브 | 1:1, 10:1, 100:1, 1000:1, 20:1, 200:1 |
| 전류 클램프 | 0.1mV/A, 1mV/A, 10mV/A, 20mV/A, 50mV/A, 100mV/A, 200mV/A, 400mV/A |
| 샤프트 전압 프로브 | 1:1, 10:1, 100:1 |
| 안전 |
| 일반 | IEC 61010-1: 공해 지수 2 |
| 측정 | 측정 IEC 61010-2-030: CAT IV 600V / CAT III 1,000V |
| 터미널과 접지 사이의 최대 전압 | 1,000V |
| 최대 입력 전압 | VPS410-II 또는 VPS421 1000 V CAT III / 600 V CAT IV 사용 |
| BNC 입력 | A, B, C, D 직접 300V CAT IV |
| 최대 부동 전압, 테스트 도구 또는 VPS410-II / VPS421 전압 프로브가 있는 테스트 도구 | 모든 터미널에서 접지까지 1000V CAT III / 600V CAT IV 모든 터미널 사이
1000V CAT III / 600V CAT IV |
프로브 팁과 프로브 기준
리드 사이의 작동 전압 | VPS410-II: 1000 V |
| VPS421: 2000 V |
