- 비접촉 플러그 앤 플레이 온도 측정
- 임피던스, 누설 전류, 선형성 문제를 걱정할 필요가 없음
- 원격 센서 헤드는 에어 퍼지 없이 주변 온도 100°C (212°F)에서 이용할 수 있으며, 소형 에어 퍼지를 통해 재킷을 177°C (350°F)로 냉각가능
- 센서 헤드가 시장 제품 중 가장 작음 (지름 0.25")
- 환경 변화에도 센서 헤드 정밀도 유지
- 모두 디지털 시스템으로 이루어짐
설명
OS35RS 시리즈는 2018년 12월 31일까지만 구매가 가능합니다. 대체품으로 OS35RS를 확인 요청 드립니다.
문의 사항이 있으시면, 영업 담당자에게 문의하여 주십시오.

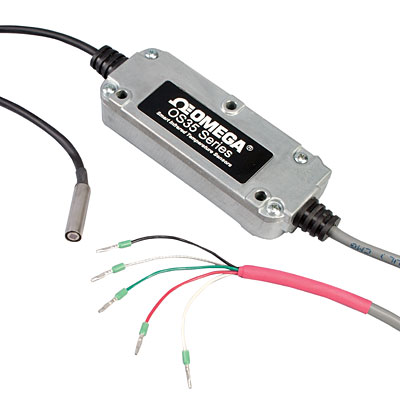

세계에서 가장 작은 이 IR 온도 센서에는 인공지능적 입니다.
OS36-SM 센서 헤드를 OS35 플랫폼과 결합하여 작은 공간으로도 정밀도를 유지하였습니다.
OS35는 마이크로IRt/c에서 온 신호를 처리하고, 선형화하고, 아날로그 출력 (4 ~ 20 mA, 0 ~ 5V, 0 ~ 10V)을 제공합니다.
온도가 -45에서 100°C까지 (-49 ~ 212°F) 변화하는 환경에서도 정밀도는 변화 없이 지속됩니다.
1:2 및 4:1의 광학, 직선, 측면 시야각를 장착한 센서 헤드 4개, 내장 에어 퍼지 [120°C (248°F)로 냉각], 에어 퍼지 재킷 [175°C (347°F)로 냉각], 장착 받침대를 구입할 수 있습니다.
【기술사양】
크기:
- 트랜스미터: 92 x 34.9 x 19.4 mm
(3.6 x 1.3 x 0.76")
- 센서: 25.4 x 6.3 mm Dia
(1 x 0.25")
트랜스미터 및 센서 무게: 227 g (10 oz)
시리즈 별 온도 범위 (테이블 1)
| 온도 코드 | 온도 범위 |
|---|
| 100ºC | 0 ~ 100ºC |
| 250ºC | 0 ~ 250ºC |
| 70ºC | -30 ~ 70ºC |
| 500ºC (*) | 0 ~ 500ºC |
| (*) 이 온도 범위는 4:1 FOV 모델에만 적용됩니다. |
출력 옵션 (테이블 2)
| Output Suffix | Output Type |
|---|
| MA | 4 to 20 mA |
| V10 (**) | 0 to 10V |
| V5 | 0 to 5V |
| RS2 | RS232 communications port |
| (**) 이 출력 범위는 24V 전원공급장치에만 적용됩니다. |
전원공급장치 (테이블 3)
전원공급장치 | 전원 |
|---|
12V | 12 Vdc 전원공급장치 |
24V | 24 Vdc 전원공급장치 |
