주요 기능

ㆍCAT III 1500V 정격 클램프 미터를 사용하여 안전하게 측정

ㆍ혼잡한 컴바이너 박스에서 케이블에 접근할 수 있는 얇은 측정턱

ㆍ실외용의 견고한 IP54 등급

ㆍDC 전력 측정, 오디오 극성 및 시각적 연속성으로 효율적으로 작동

제품 개요

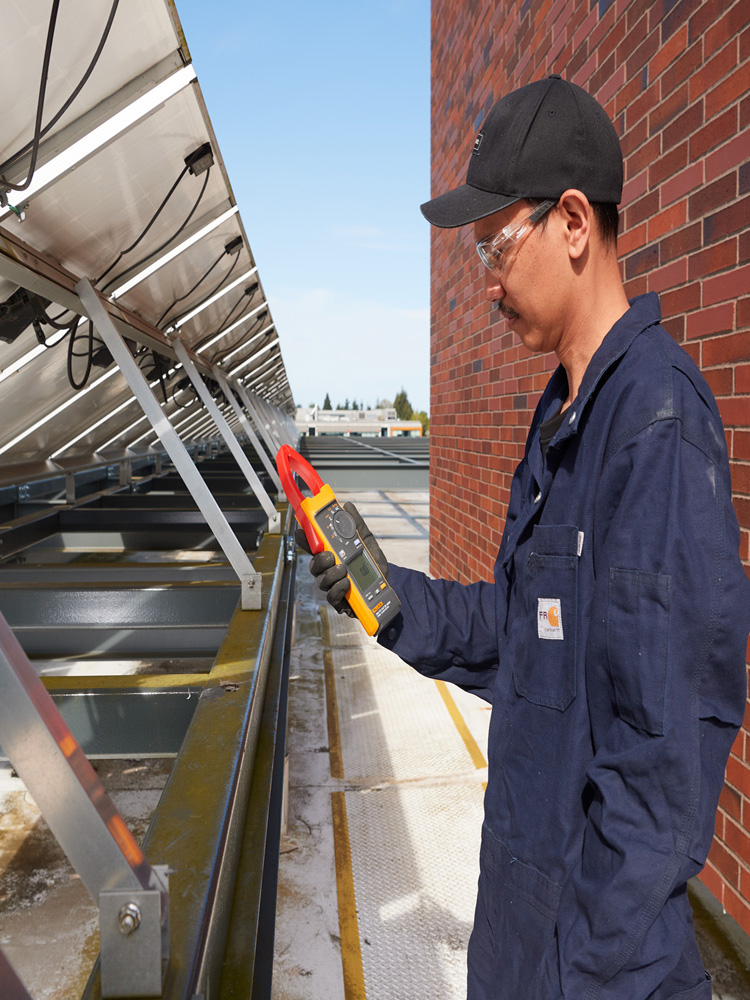

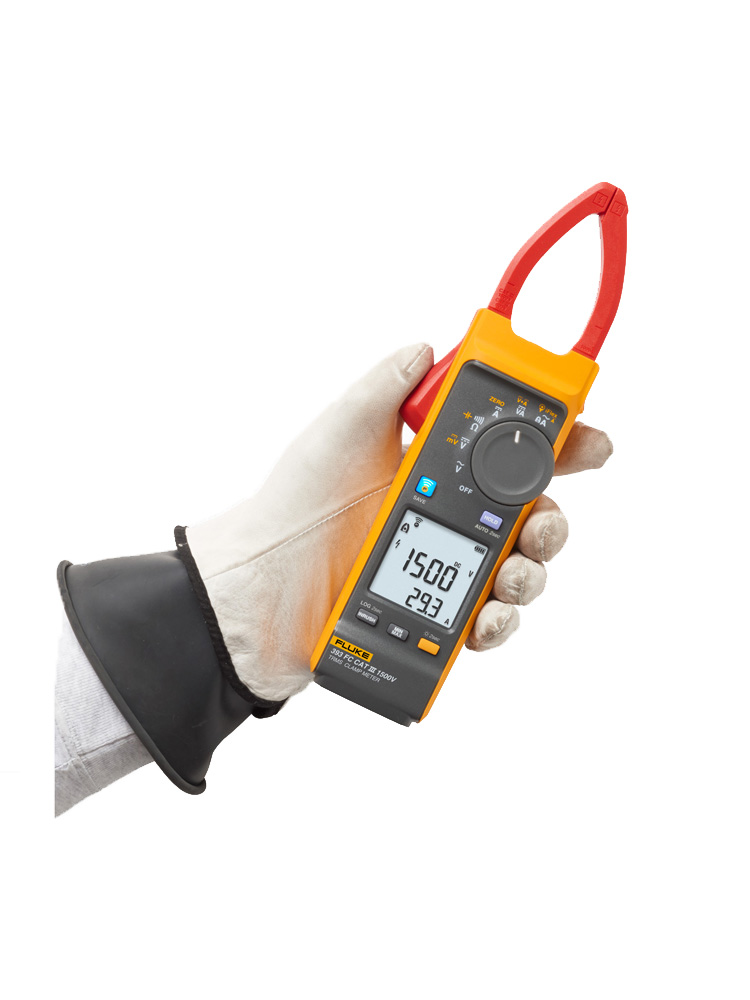

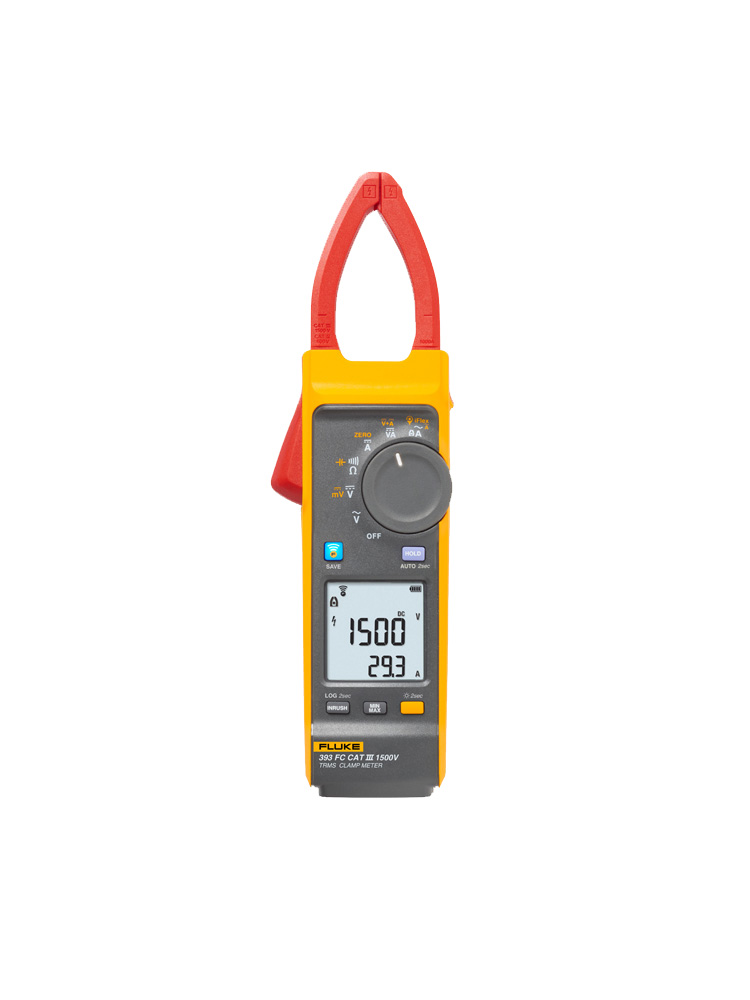

iFlex가 포함된 Fluke 393 FC CAT III 1500V True-rms Clamp Meter는 다음과 같은 고압 DC 환경에서 작업하는 태양광 발전(PV) 설치 기술자 및 유지보수 전문가를 위해 설계되었습니다.

무정전 전원 공급 장치용 PV 어레이, 풍력, 전기 철도, 데이터 센터 배터리 뱅크 본 클램프 미터는 테스트 리드를 사용하는 경우 최대 1500V DC 및 1000V AC, 클램프 측정턱(jaw) 통해 최대 999.9A DC 또는 AC까지 측정합니다.

포함된 iFlex 플렉시블 전류 프로브는 최대 2,500A의 AC 전류 측정값을 확장했습니다.

393 클램프 미터는 턱이 얇아 비좁은 컴바이너 박스의 케이블에 접근할 수 있습니다.

테스트 리드 또한 고전압 작업을 염두에 두고 설계되었으며 정격은 CAT III 1500V DC입니다.

기타 주요 기능

ㆍIP54 등급, 태양열 어레이와 풍력 시스템에서 야외 작업에 이상적

ㆍDC 전력 측정, kVA 단위로 눈금 표시

ㆍ결선을 잘못 연결하는 것을 방지하는 데 도움이 되는 오디오 극성 표시기

ㆍ시각적 도통 기능은 디스플레이에 밝은 녹색 빛을 제공하여 어둡고 시끄러운 환경에서 작업할 때 이상적

ㆍFluke Connect 소프트웨어를 통한 테스트 결과 기록 및 보고

ㆍ포함된 iFlex 플렉시블 전류 프로브를 통해 좁은 공간에 있는 케이블에 손쉽게 접근할 수 있습니다.  iFlex 프로브는 매우 작은 공간에서도 잘 휘며, 정확한 전류 측정을 제공합니다.

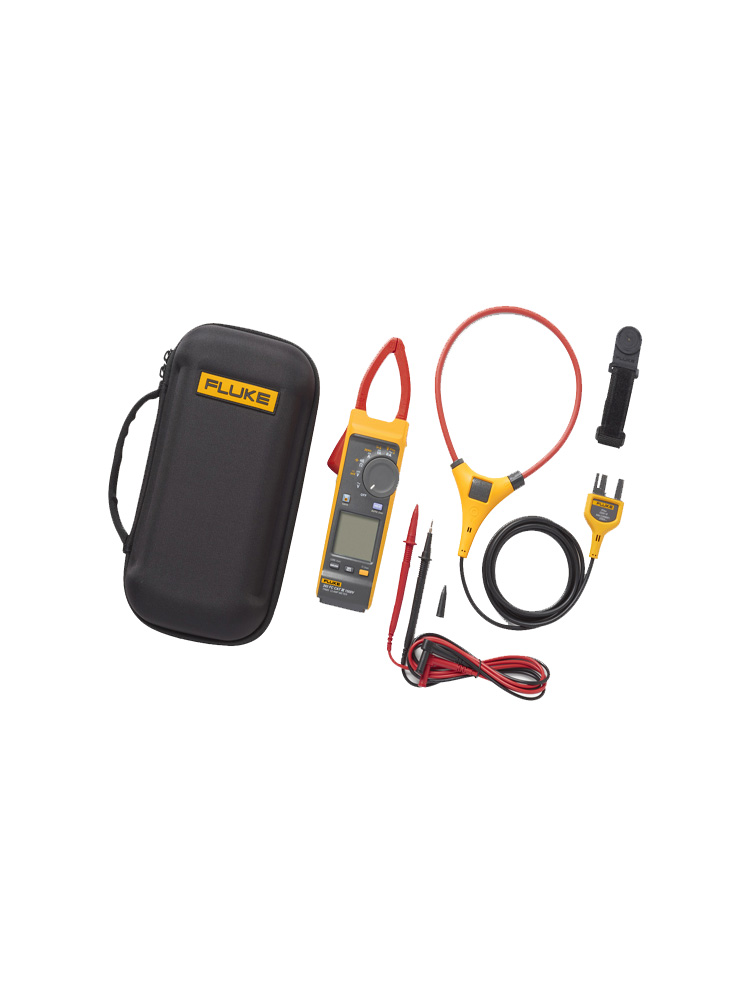

What's in the box

ㆍFluke 393 FC CAT III 1500V TRMS 클램프 미터

ㆍ테스트 리드, CAT III 1500V 정격, 직각 플러그, 안전 마개 포함

ㆍiFlex 18인치 플렉시블 전류 프로브

ㆍTPAK 자석 걸이 스트랩

ㆍ프리미엄 휴대용 케이스

ㆍ3년 품질 보증

제품 사양

사양:
일반
터미널과 접지 사이의 최대 전압
AC	1,000V
DC	1500V
배터리	2AA IEC LR6 알카라인
디스플레이	백라이트가 포함된 듀얼 디스플레이
자동 전원 꺼짐	20분
전기
정확도
정확도는 작동 온도가 18°C-28°C이고 상대 습도가 0%-75%인 상태에서 교정한 후 1년 동안으로 지정됩니다.  정확도 사양은 다음 공식을 따릅니다.  ±([판독값의%] + [최소 유효 숫자 수])
온도 계수	28°C 이상 또는 18°C 이하 각각에 대해 (0.1 x 정해진 정확도)를 더합니다.
AC 전류: 측정턱
범위	999.9A
분해능	0.1A
정확도	2% + 5자리(10Hz ~ 100Hz)
	2.5% + 5자리(100Hz ~ 500Hz)
파고율(50/60Hz)	2.5 @600.0A  3.0(500.0 A에서) 1.42(999.9 A에서)  2% 추가(C.F.)가 >2
AC 전류: 플렉시블 전류 프로브
범위	999.9A  / 2500A
분해능	0.1A(≤999.9A)  / 1A(≤2500A)
정확도	3% 5자리(10Hz~500Hz)
파고율(50/60Hz)	2.5 @1400 A
	3.0(1100 A에서)
	1.42(2500 A에서)
	2% 추가(C.F.)가 >2
위치 감도
최적과의 거리	i2500-10 Flex	i2500-18 Flex	오류
A	0.5인치(12.7mm)	1.4인치(35.6mm)	±0.5 %
B	0.8인치(20.3mm)	2.0인치(50.8mm)	±1.0 %
C	1.4인치(35.6mm)	2.5인치(63.5mm)	±2.0 %
측정 불확실성은 중앙의 기본 도체가 최적의 위치에 있고, 외부 전기장 또는 자기장이 없으며, 작동 온도 범위 내에 있다고 가정합니다.
DC 전류
범위	999.9A
분해능	0.1A
정확도	2 % RD ±5자리[1]
	[1]0을 사용할 때(B) 오프셋을 보상하는 기능.
AC 전압
범위	600.0V
	1,000V
분해능	0.1V(≤600.0V)
	1V(≤1000V)
정확도	1% RD + 5자리(20Hz ~ 500Hz)
DC 전압
범위	600.0V
	1500V
분해능	0.1V(≤600.0V)
	1V(≤1500V)
정확도	1% RD ±5자리
mV DC
범위	500.0mV
분해능	0.1mV
정확도	1% RD ±5자리
암페어 주파수: 측정턱
범위	5.0Hz~500.0Hz
분해능	0.1Hz
정확도	0.5% RD ±5자리
트리거 레벨	5Hz~10Hz, ≥10A
	10Hz~100Hz, ≥5A
	100Hz~500Hz, ≥10A
전류 주파수: 플렉시블 전류 프로브
범위	5.0Hz~500.0Hz
분해능	0.1Hz
정확도	0.5% RD ±5자리
트리거 레벨	5Hz~20Hz, ≥25A
	20Hz~100Hz, ≥20A
	100Hz~500Hz, ≥25A
전압 주파수
범위	5.0Hz~500.0Hz
분해능	0.1Hz
정확도	0.5% RD ±5자리
트리거 레벨	5Hz ~ 20Hz, 5V 이상
	20Hz ~ 100Hz, 5V 이상
	100Hz ~ 500Hz, 10V 이상
DC 전원
범위	600.0kVA(600.0V dc 범위)
	1,500kVA(1,500V DC 범위)
분해능	0.1kVA
	1kVA
정확도	2% RD + 2.0kVA
	2% RD + 20kVA
저항
범위	600.0Ω
	6000Ω
	60.00kΩ
분해능	0.1Ω(≤600.0Ω)
	1Ω(≤6000Ω)
	0.01kΩ(≤60.00kΩ)
정확도	1% RD ±5자리
정전 용량
범위	100.0μF
	1000μF
분해능	0.1μF(≤100.0μF)
	1μF(≤1000μF)
정확도	1% RD ±5자리
돌입 트리거 레벨	5A
기계적
크기(LxWxH)	281 mm x 84 mm x 49 mm
무게(배터리 포함)	520g
측정집게 입구	34mm
플렉시블 전류 프로브 지름	7.5mm
플렉시블 전류 프로브 케이블 길이
(전기 도체 방향)	1.8m
작업 환경
작동 온도	-10°C~50°C
보관 시 온도	-40°C~60°C
작동 시 습도	비응축(<10°C) ≤90% RH(10°C~30°C에서) ≤75% RH(30°C~40°C에서) ≤45% RH(40°C~50°C에서)
작동 고도	2000m
보관 시 고도	12,000m
IP(Ingress Protection) 등급	IEC 60529: IP54 비 작동
전자기파 적합성(EMC)
국제	IEC 61326-1: 휴대용 전자파 환경 IEC 61326-2-2 CISPR 11: Group 1, Class A 그룹 1: 장비는 자체 내부 기능에 필요한, 전도적으로 커플링된 무선 주파수 에너지를 의도적으로 생성 및/또는 사용합니다.
Class A: 장비는 가정용 이외의 모든 시설에서 사용하기 적합하며 가정용으로 사용되는 건물에 제공하는 저전압 전원 공급 네트워크에 직접 연결된 장비에도 적합합니다.  전도 및 방사 방해로 인해 다른 환경에서 전자기 호환성을 확보하는데 잠재적 어려움이 있을 수 있습니다. 주의: 이 장비는 거주 환경에서는 사용할 수 없으며 이러한 환경에서의 주파수 수신에 대한 적절한 보호를 제공하지 않을 수 있습니다.
대한민국(KCC)	Class A 장비(산업용 방송/통신 장비)
	Class A: 장비는 산업용 전자기파 장비에 대한 요구 사항을 충족하며 판매자 또는 사용자는 이를 주의해야 합니다.  본 장비는 기업 환경 용도이며 가정에서는 사용할 수 없습니다.
미국(FCC)	47 CFR 15 subpart B. 이 제품은 15.103항에 따라 면제 장치로 간주합니다.
안전
일반	IEC 61010-1: 오염도 2
측정	IEC 61010-2-032: CAT III 1500V / CAT IV 600V IEC 61010-2-033: CAT III 1500V / CAT IV 600V
무선 라디오
라디오 주파수 인증	FCC ID: T68-FBLE, IC: 6627A-FBLE
무선 라디오 주파수 범위	2400MHz~2483.5MHz
출력 전압	<100mW
간소화된 EU 적합성 선언서 이로써 Fluke는 이 제품에 포함된 무선 장비가 2014/53/EU 지침에 적합함을 선언합니다. EU 선언문의 전문은 다음 인터넷 주소에서 확인하실 수 있습니다: www.fluke.com/en-us/declaration-of-conformity
